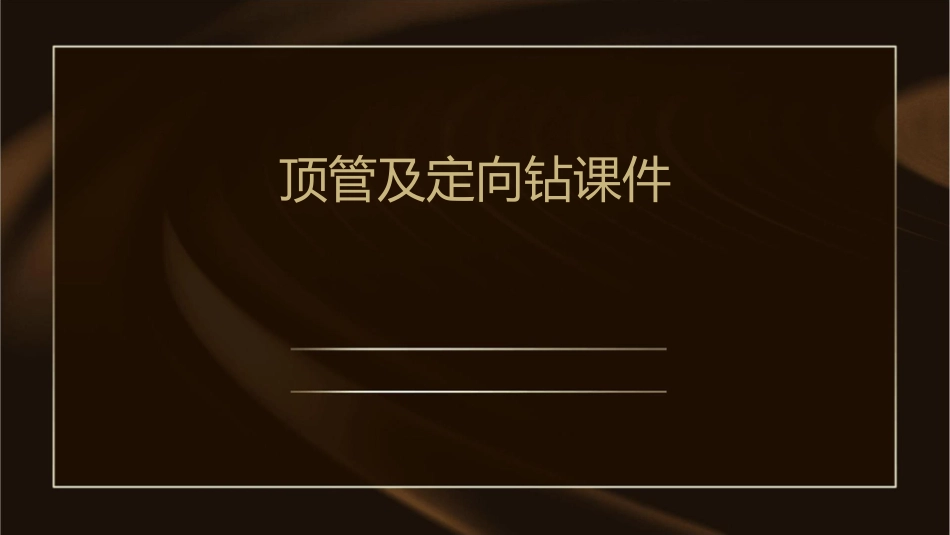

顶管及定向钻课件_第1页
1/24

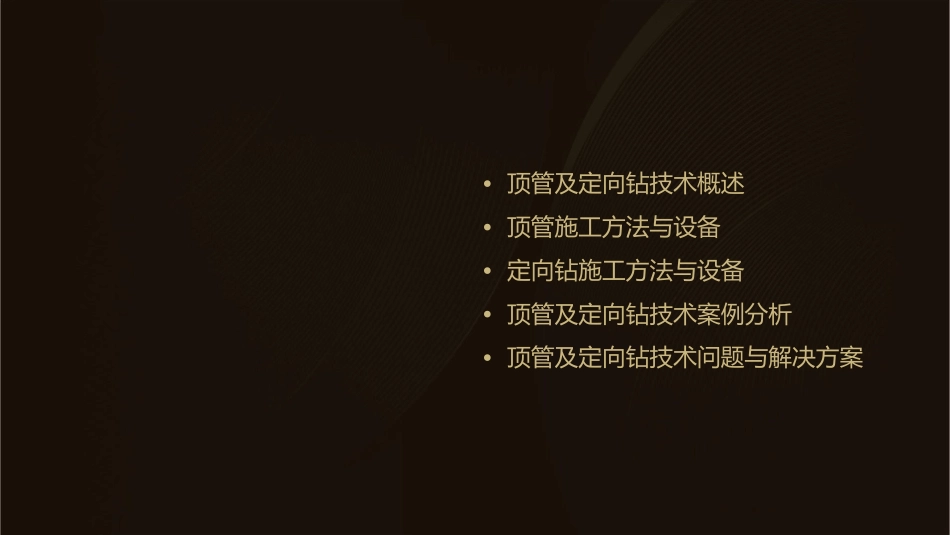

顶管及定向钻课件_第2页
2/24

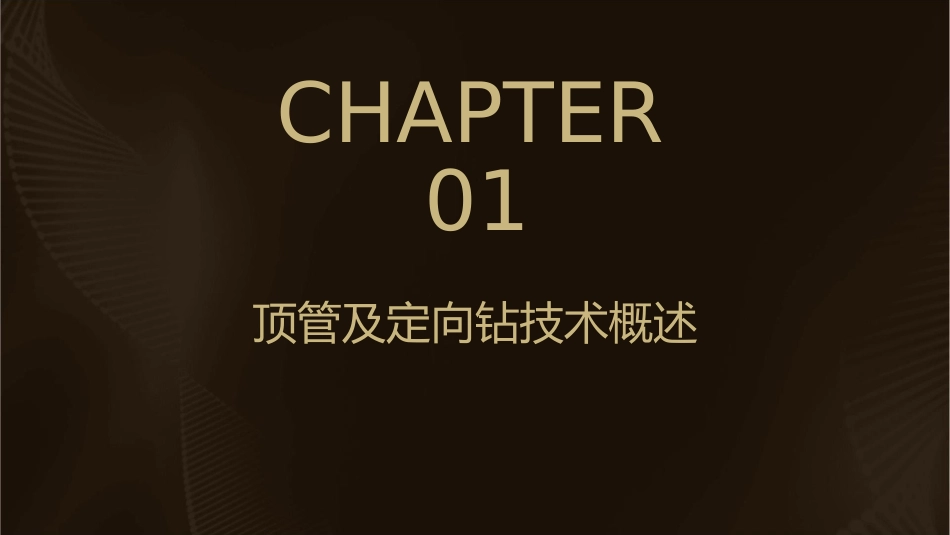

顶管及定向钻课件_第3页
3/24
顶管及定向钻课件•顶管及定向钻技术概述•顶管施工方法与设备•定向钻施工方法与设备•顶管及定向钻技术案例分析•顶管及定向钻技术问题与解决方案CHAPTER01顶管及定向钻技术概述定义与特点顶管技术顶管技术是一种非开挖管道敷设技术,利用顶管机将管道顶入土层中,实现管道的铺设和更换。顶管技术的特点包括施工速度快、对周围环境影响小、节约成本等。定向钻技术定向钻技术是一种通过定向钻机在土层中钻孔、扩孔和回拖管道的非开挖管道敷设技术。定向钻技术的特点包括施工精度高、对复杂地形的适应性较强、管道埋深较深等。工作原理顶管机工作原理顶管机利用主顶油缸或中继站的主顶油缸推动管道进入土层,同时通过出土工具将挖出的土运出。顶管机还配备有纠偏和防爆装置,以确保管道沿规划的轨迹铺设。定向钻机工作原理定向钻机通过钻头旋转切削土层,形成一定深度的钻孔。然后通过扩孔器将钻孔扩大至所需直径,最后将管道回拖进入扩孔中。定向钻机还配备有导向系统,以控制钻孔的轨迹和深度。应用领域顶管技术的应用领域顶管技术广泛应用于市政管道、电力管道、通信管道等非开挖管道敷设工程。它适用于各种土质和地形条件,尤其适用于城市中心等建筑物密集区域的管道敷设。定向钻技术的应用领域定向钻技术广泛应用于市政管道、燃气管道、给排水管道等非开挖管道敷设工程。它适用于各种土质和地形条件,尤其适用于长距离、大口径管道的敷设以及复杂地形的管道敷设。CHAPTER02顶管施工方法与设备顶管施工方法顶管施工方法概述顶管施工适用范围顶管施工是一种非开挖的管道埋设方法,通过顶进设备将管道按照设计路线顶入土中,达到铺设管道的目的。顶管施工适用于各种土质条件,特别适合在城市市政工程、公路、铁路等不能开挖的条件下进行管道埋设。顶管施工分类根据顶管施工的工艺和设备,可以将顶管施工分为手掘式顶管、机械挖掘顶管、气压顶管、泥水平衡顶管等多种类型。顶管施工设备顶管机顶管机是顶管施工的主要设备,根据土质条件和管道直径等因素选择不同类型的顶管机,如单刀盘顶管机、多刀盘顶管机等。辅助设备顶管施工还需要其他辅助设备,如管道排运设备、注浆设备、通风设备等,以确保施工顺利进行。顶管施工流程010203施工准备开挖工作坑安装顶进设备在开始顶管施工前,需要进行现场勘查、测量放线、设备安装等准备工作。根据设计要求,开挖工作坑,以便进行顶进设备的安装和管道的放置。安装顶进设备,包括千斤顶、油泵等,并进行试运行。顶管施工流程01020304顶进管道注浆减阻管道连接与试压回填土方按照设计路线和要求,将管道顶入土中,并进行测量和控制。在管道顶进过程中,需要进行注浆减阻,以减小顶进阻力和沉降量。完成一段管道的顶进后,需要进行管道连接和试压,确保管道密封性和功能性。完成管道铺设后,进行回填土方,恢复原地貌。CHAPTER03定向钻施工方法与设备定向钻施工方法水平定向钻施工顶管施工微型顶管施工采用定向钻技术,通过钻孔的方式穿越地面障碍物,实现管道铺设。利用顶管机将管道顶入地下,适用于较长距离的管道铺设。采用微型顶管机,适用于较小管径的管道铺设。定向钻施工设备顶管机用于顶入管道的设备,包括顶头、液压系统、工作坑等。定向钻机用于钻孔和扩孔的主要设备,包括钻头、泥浆泵、导向系统等。泥浆系统用于输送泥浆,以冷却钻头、携带钻屑和稳定孔壁。定向钻施工流程现场勘查与设计管道连接与铺设对施工区域进行勘查,确定管道走向、埋深等参数,设计钻孔和管道铺设方案。将管道连接并铺设至已完成的钻孔中。设备进场与安装回填与夯实将定向钻机和顶管机等设备运至施工现场并进行安装调试。对已铺设的管道进行回填和夯实,确保管道稳定性。钻孔与扩孔验收与试压使用定向钻机按照设计要求进行钻孔和扩孔作业。对铺设完成的管道进行验收和试压,确保管道质量和安全。CHAPTER04顶管及定向钻技术案例分析案例一:某城市污水管道顶管工程总结词复杂地质条件、大管径、长距离详细描述该工程采用顶管技术进行长距离、大管径的污水管道敷设,穿越复杂地质条件,包括软土、砂层和岩石层。通过合理的顶进力和姿态控制,确保管道安全穿...
