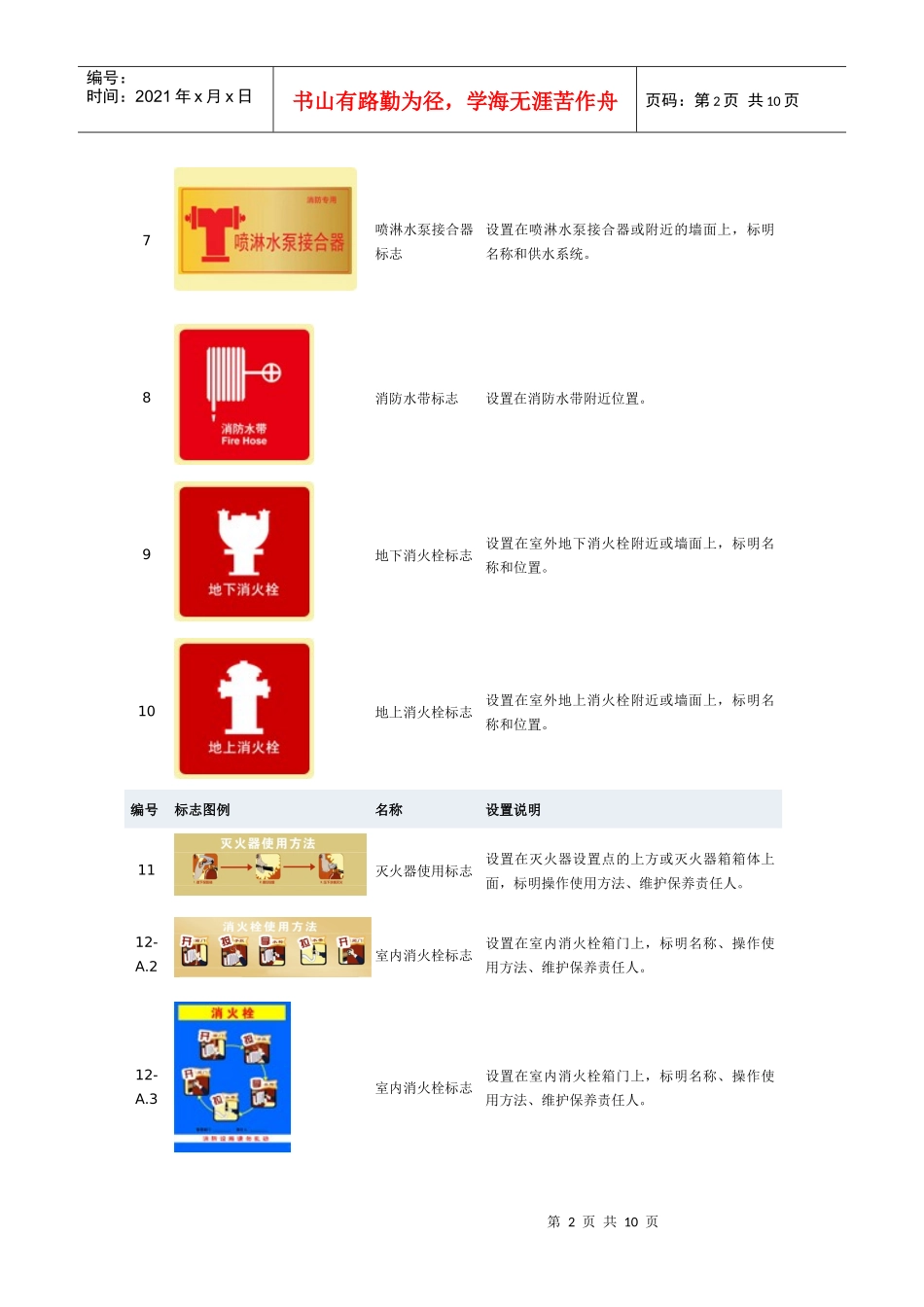

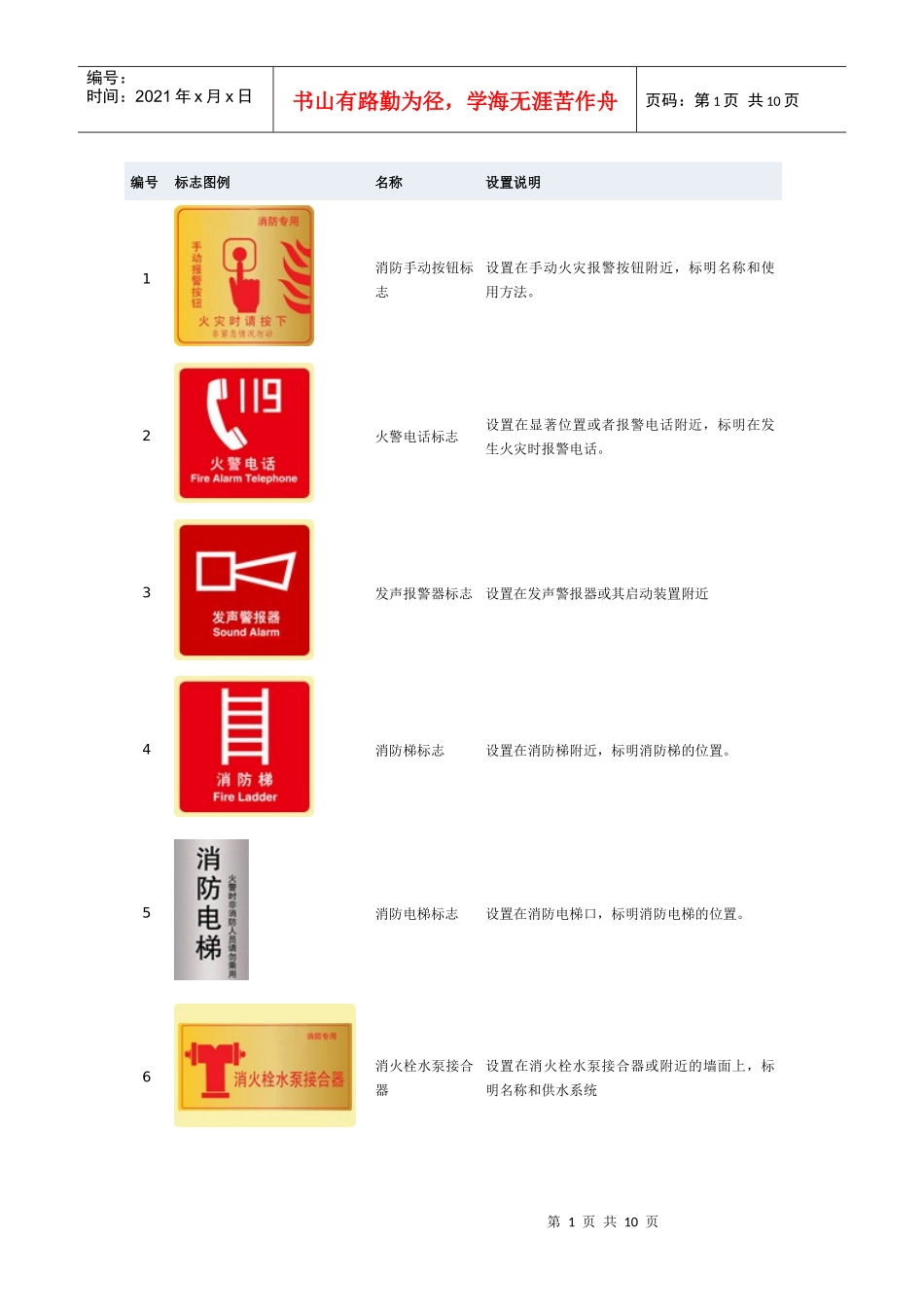

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页编号标志图例名称设置说明1消防手动按钮标志设置在手动火灾报警按钮附近，标明名称和使用方法。2火警电话标志设置在显著位置或者报警电话附近，标明在发生火灾时报警电话。3发声报警器标志设置在发声警报器或其启动装置附近4消防梯标志设置在消防梯附近，标明消防梯的位置。5消防电梯标志设置在消防电梯口，标明消防电梯的位置。6消火栓水泵接合器设置在消火栓水泵接合器或附近的墙面上，标明名称和供水系统第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页7喷淋水泵接合器标志设置在喷淋水泵接合器或附近的墙面上，标明名称和供水系统。8消防水带标志设置在消防水带附近位置。9地下消火栓标志设置在室外地下消火栓附近或墙面上，标明名称和位置。10地上消火栓标志设置在室外地上消火栓附近或墙面上，标明名称和位置。编号标志图例名称设置说明11灭火器使用标志设置在灭火器设置点的上方或灭火器箱箱体上面，标明操作使用方法、维护保养责任人。12-A.2室内消火栓标志设置在室内消火栓箱门上，标明名称、操作使用方法、维护保养责任人。12-A.3室内消火栓标志设置在室内消火栓箱门上，标明名称、操作使用方法、维护保养责任人。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页13防火卷帘地面标志设置在防火卷帘下方地面上，标明防火卷帘下方禁放物品。14防火卷帘按钮标志设置在防火卷帘按钮旁边，标明操作方法。15-1防火门标志设置在防火门附近或上面，提示常闭防火门保持关闭（结合单位实际，标志既可为横向、也可为纵向）。15-2防火门标志设置在防火门附近或上面，提示常闭防火门保持关闭（结合单位实际，标志既可为横向、也可为纵向）。16消防水池标志设置在消防水池醒目位置，标明取水口、容积、维护保养责任人。17灭火设备标志设置在灭火设备附近，标明灭火设备位置。一般搭配其他文字说明。18报警阀组标志设置在湿式报警阀组附近，标明测试方法。第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页编号标志图例名称设置说明19末端试水标志设置末端试水装置附近，标明测试和操作方法等。20机械排烟口标志设置在机械排烟系统的排烟口、排烟阀附近适当位置，标明禁止遮挡。21正压送风口标志设置在机械防烟系统的正压送风口附近适当位置，标明禁止遮挡。22消防稳压泵标志设置在消防稳压泵附近，标明稳压泵注意事项和稳压泵的位置。23消防控制室标志设置在消防控制室门口。24气压罐标志设置在气压罐上。25电梯提示标志设置在电梯口。第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页26电脑CRT主机显示屏标志设置在电脑CRT主机适当位置。27双回路电源标志设置在双回路电源适当位置。28防火卷帘控制柜标志设置在防火卷帘控制柜上，数量多时编号。编号标志图例名称设置说明29消防报警联动主机控制柜标志设置在消防报警联动主机控制柜上。30消防广播控制柜标志设置在消防广播控制柜上。31消防排烟阀控制柜标志设置在消防排烟阀控制柜上。第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页32消防正压风机控制柜标志消火栓泵控制柜、喷淋控制柜、配电室、消防水箱、消防电话插孔、消防排烟控制柜、消防送风控制柜等设施的标志，参照此图样式制作。结合单位实际，标志既可为横向、也可为纵向。33湿式报警阀标志设置在湿式报警阀或附近的墙面上。34喷淋泵标志设置在喷淋泵或附近的墙面上。35水力警铃标志设置在水力警铃附近的墙面上。36总平面布局标志设置在单位显著位置，标明单位的消防水源、消防车通道、消防安全重点部位、安全出口和疏散路线、主要消防设施位置等内容。37疏散指示图标志设置在房门后中上部或每个楼层显著位置，标明本层疏散路线、安全出口、室内消防设施位置等内容。第7页共10页第6页共10页编号：时间：2021年x月x日书山有路勤为径...
