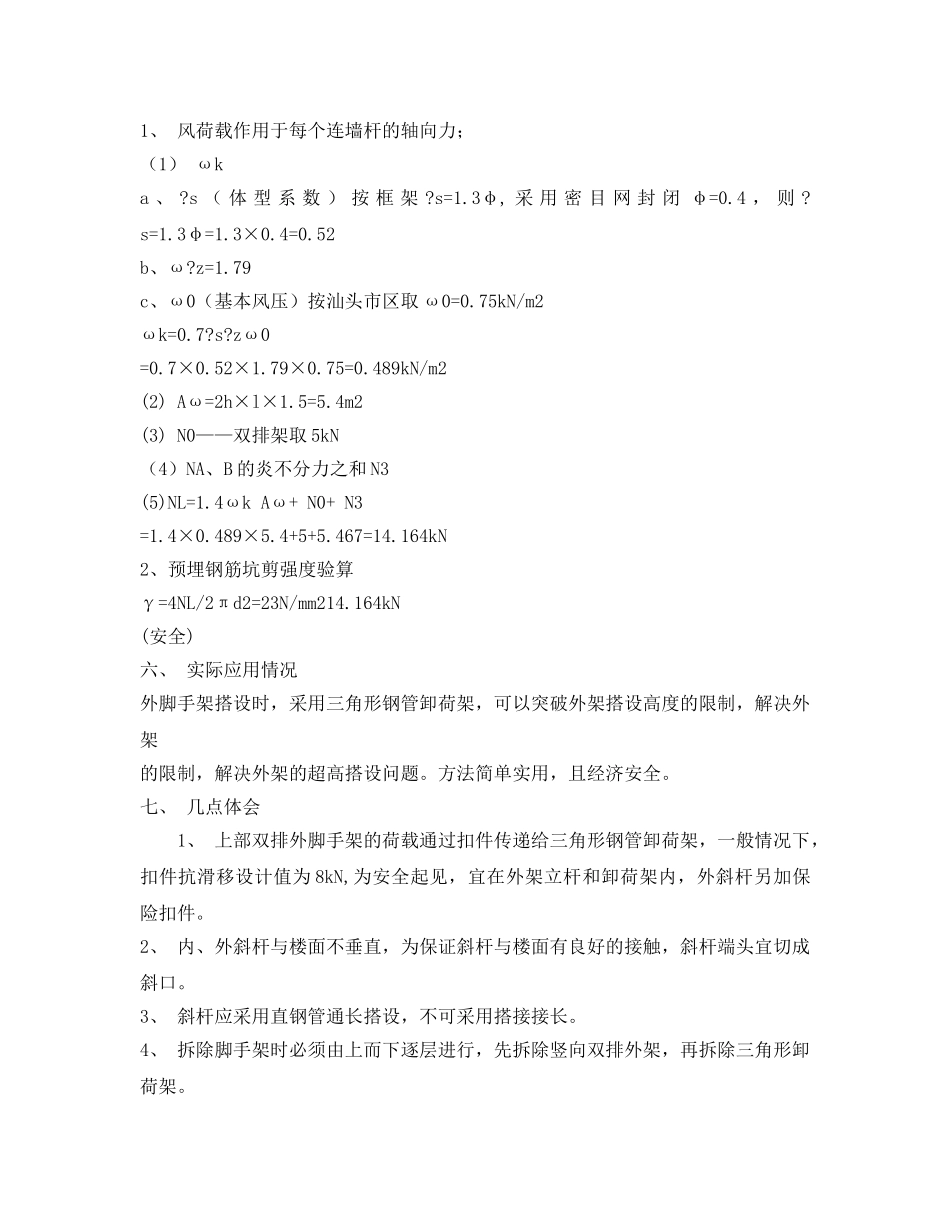

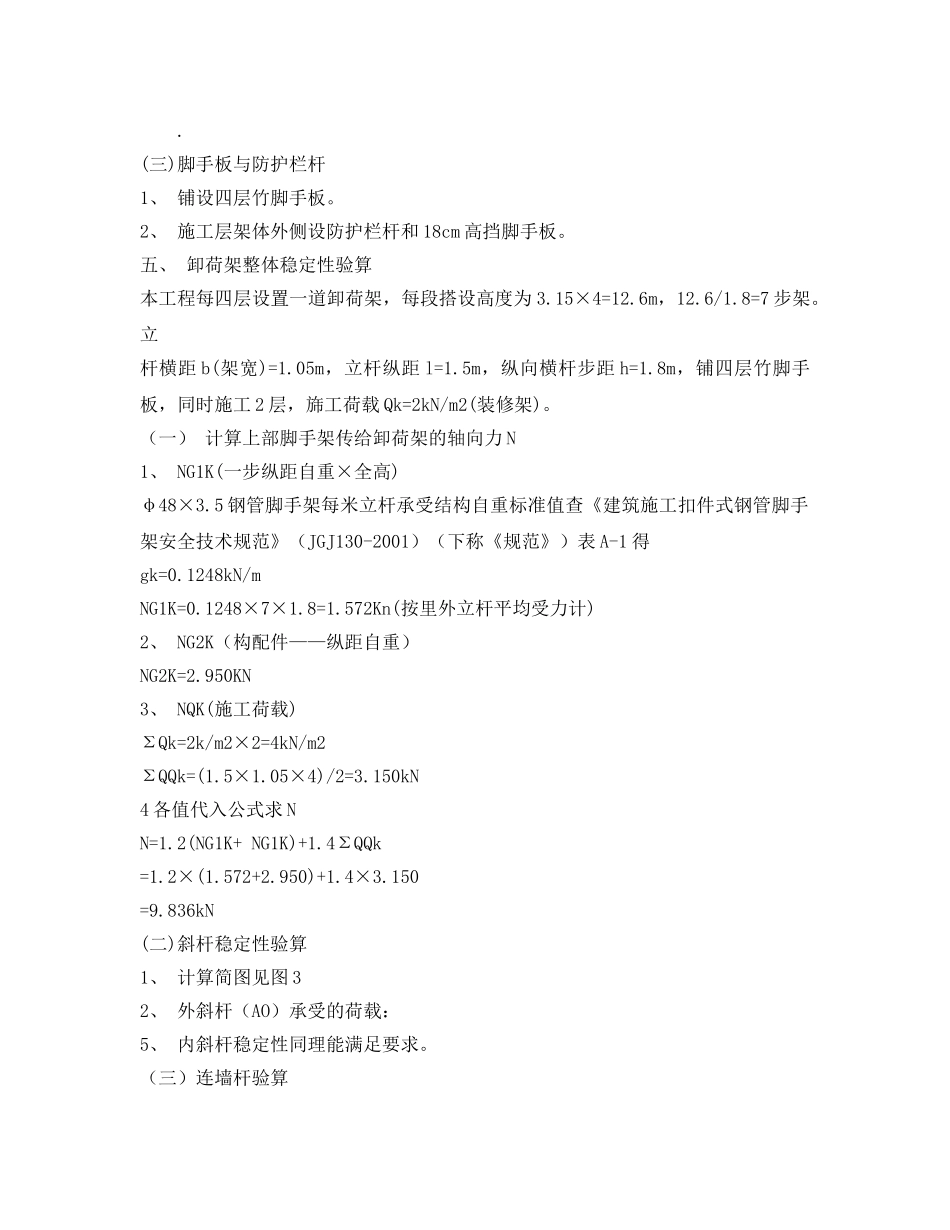

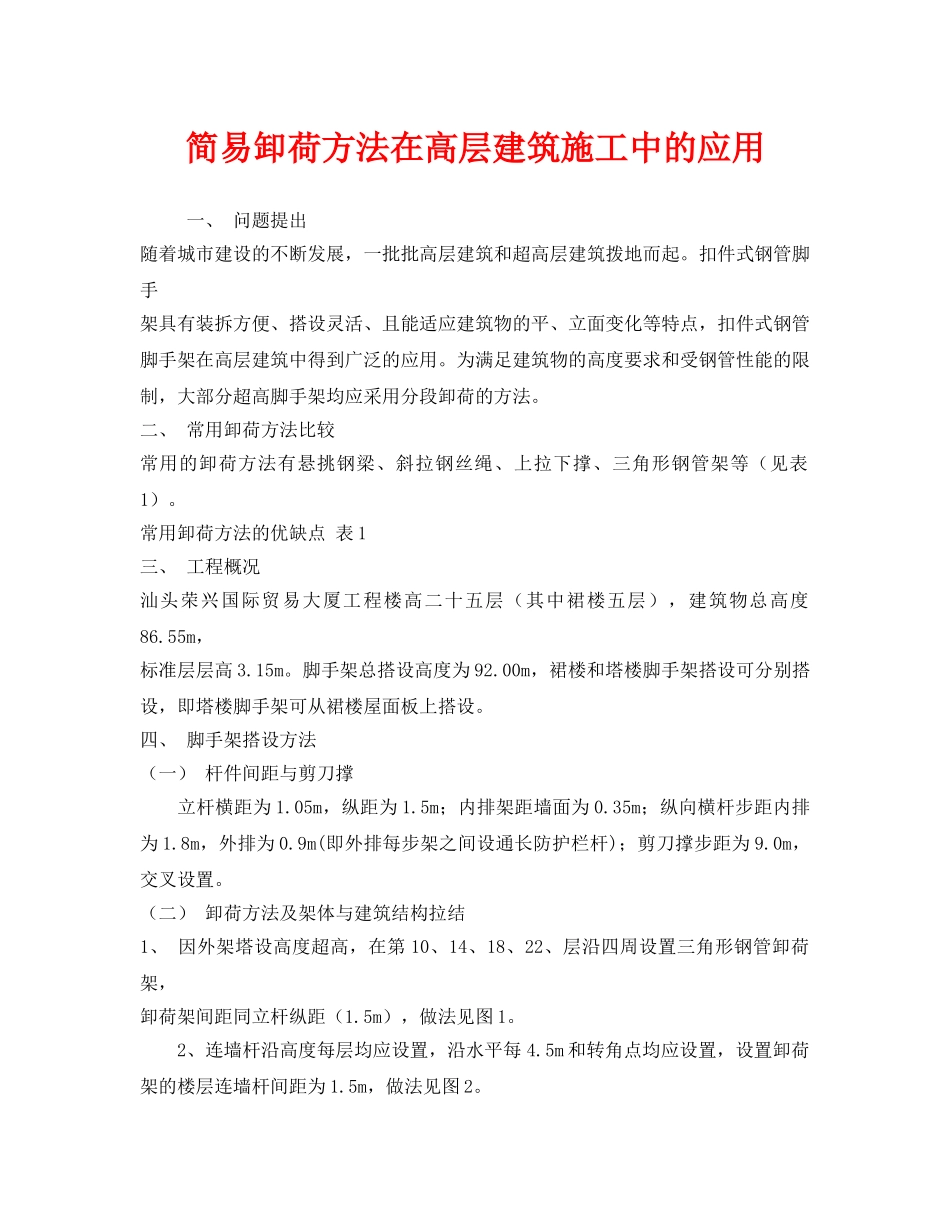

简易卸荷方法在高层建筑施工中的应用一、问题提出随着城市建设的不断发展，一批批高层建筑和超高层建筑拨地而起。扣件式钢管脚手架具有装拆方便、搭设灵活、且能适应建筑物的平、立面变化等特点，扣件式钢管脚手架在高层建筑中得到广泛的应用。为满足建筑物的高度要求和受钢管性能的限制，大部分超高脚手架均应采用分段卸荷的方法。二、常用卸荷方法比较常用的卸荷方法有悬挑钢梁、斜拉钢丝绳、上拉下撑、三角形钢管架等（见表1）。常用卸荷方法的优缺点表1三、工程概况汕头荣兴国际贸易大厦工程楼高二十五层（其中裙楼五层），建筑物总高度86.55m，标准层层高3.15m。脚手架总搭设高度为92.00m，裙楼和塔楼脚手架搭设可分别搭设，即塔楼脚手架可从裙楼屋面板上搭设。四、脚手架搭设方法（一）杆件间距与剪刀撑立杆横距为1.05m，纵距为1.5m；内排架距墙面为0.35m；纵向横杆步距内排为1.8m，外排为0.9m(即外排每步架之间设通长防护栏杆)；剪刀撑步距为9.0m，交叉设置。（二）卸荷方法及架体与建筑结构拉结1、因外架塔设高度超高，在第10、14、18、22、层沿四周设置三角形钢管卸荷架，卸荷架间距同立杆纵距（1.5m），做法见图1。2、连墙杆沿高度每层均应设置，沿水平每4.5m和转角点均应设置，设置卸荷架的楼层连墙杆间距为1.5m，做法见图2。.(三)脚手板与防护栏杆1、铺设四层竹脚手板。2、施工层架体外侧设防护栏杆和18cm高挡脚手板。五、卸荷架整体稳定性验算本工程每四层设置一道卸荷架，每段搭设高度为3.15×4=12.6m，12.6/1.8=7步架。立杆横距b(架宽)=1.05m，立杆纵距l=1.5m，纵向横杆步距h=1.8m，铺四层竹脚手板，同时施工2层，旆工荷载Qk=2kN/m2(装修架)。（一）计算上部脚手架传给卸荷架的轴向力N1、NG1K(一步纵距自重×全高)φ48×3.5钢管脚手架每米立杆承受结构自重标准值查《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）（下称《规范》）表A-1得gk=0.1248kN/mNG1K=0.1248×7×1.8=1.572Kn(按里外立杆平均受力计)2、NG2K（构配件——纵距自重）NG2K=2.950KN3、NQK(施工荷载)ΣQk=2k/m2×2=4kN/m2ΣQQk=(1.5×1.05×4)/2=3.150kN4各值代入公式求NN=1.2(NG1K+NG1K)+1.4ΣQQk=1.2×(1.572+2.950)+1.4×3.150=9.836kN(二)斜杆稳定性验算1、计算简图见图32、外斜杆（AO）承受的荷载：5、内斜杆稳定性同理能满足要求。（三）连墙杆验算1、风荷载作用于每个连墙杆的轴向力；（1）ωka、?s（体型系数）按框架?s=1.3φ,采用密目网封闭φ=0.4，则?s=1.3φ=1.3×0.4=0.52b、ω?z=1.79c、ω0（基本风压）按汕头市区取ω0=0.75kN/m2ωk=0.7?s?zω0=0.7×0.52×1.79×0.75=0.489kN/m2(2)Aω=2h×l×1.5=5.4m2(3)N0——双排架取5kN（4）NA、B的炎不分力之和N3(5)NL=1.4ωkAω+N0+N3=1.4×0.489×5.4+5+5.467=14.164kN2、预埋钢筋坑剪强度验算γ=4NL/2πd2=23N/mm214.164kN(安全)六、实际应用情况外脚手架搭设时，采用三角形钢管卸荷架，可以突破外架搭设高度的限制，解决外架的限制，解决外架的超高搭设问题。方法简单实用，且经济安全。七、几点体会1、上部双排外脚手架的荷载通过扣件传递给三角形钢管卸荷架，一般情况下，扣件抗滑移设计值为8kN,为安全起见，宜在外架立杆和卸荷架内，外斜杆另加保险扣件。2、内、外斜杆与楼面不垂直，为保证斜杆与楼面有良好的接触，斜杆端头宜切成斜口。3、斜杆应采用直钢管通长搭设，不可采用搭接接长。4、拆除脚手架时必须由上而下逐层进行，先拆除竖向双排外架，再拆除三角形卸荷架。5、与其它卸荷方法相比，高层建筑施工使用三角形卸荷架，不需要大量的一次性投入，不受层高和场地的限制，可以大大地降低施工成本。
