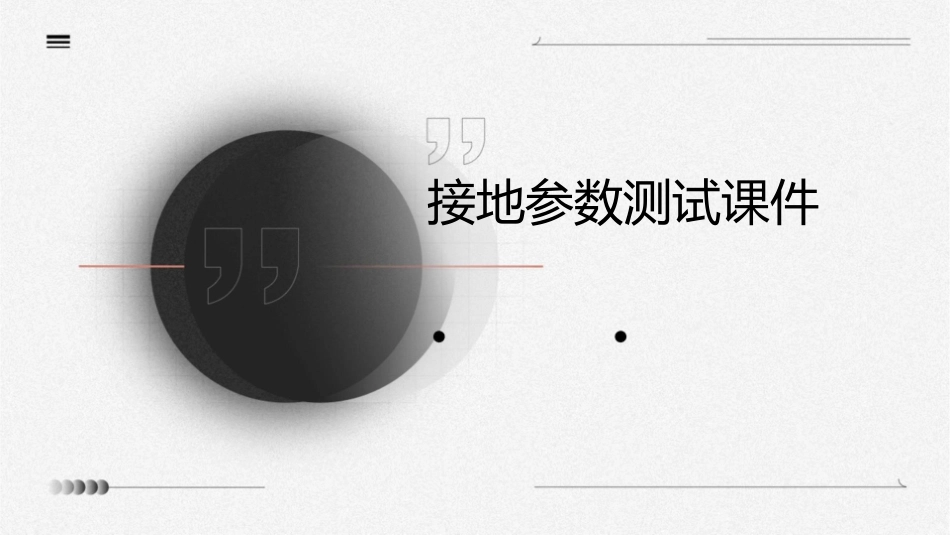

接地参数测试课件VIP专享VIP免费

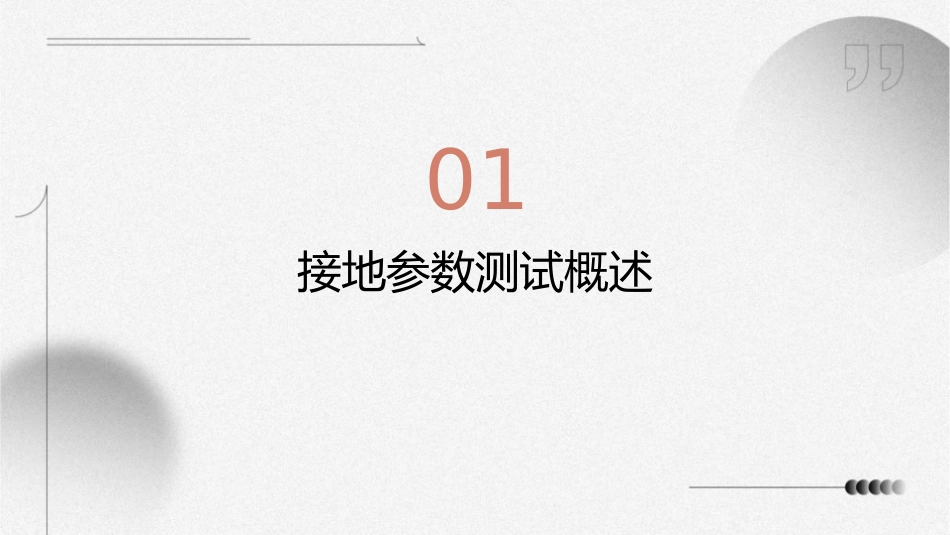

接地参数测试课件•接地参数测试概述•测试原理及方法介绍•测试仪器与操作技巧展示•现场测试实例展示与讨论•数据处理、报告撰写及成果应用指导•总结回顾与答疑环节01接地参数测试概述接地参数定义与重要性010203接地电阻接地电流重要性衡量接地系统性能的关键指标，直接影响设备的安全运行。设备漏电或瞬态电流通过接地系统流回大地的电流。接地参数合格是保障设备安全运行、人员安全的基础，对于防雷、防静电也有重要意义。测试目的和意义目的检测接地系统是否符合规范要求，评估接地性能，发现潜在安全隐患。意义确保设备安全、稳定运行，提高电力系统的可靠性，降低事故风险。适用范围及对象适用范围适用于各种接地系统，如建筑物、变电站、输电线路等。对象电力、通信、铁路、石油化工等行业从事接地系统设计、施工、维护的人员。02测试原理及方法介绍接地电阻测试原理定义接地电阻指接地体或自然接地体的对地电阻和接地线电阻的总和，称为接地装置的接地电阻。其数值等于接地装置对地电压与通过接地体流入地中电流的比值。测试方法通常采用四极法进行测试，通过电流注入接地体，测量接地体上的电压降，从而计算出接地电阻值。土壤电阻率测试方法定义土壤电阻率是指单位长度内土壤对电流的阻力，是评价土壤导电性能的一个重要参数。测试方法采用四电极法进行测试，通过测量两个电极之间的电势差和电流强度，计算出土壤电阻率值。测试时需要考虑电极间距、电极材料和测试频率等因素。接触电压和跨步电压测试方法定义接触电压指人体接触接地装置时，人体与接地装置之间的电位差；跨步电压指人体两脚之间存在的电位差。测试方法接触电压测试时，将一个电极置于接地体上，另一个电极置于人体模拟物上，测量两者之间的电压降。跨步电压测试时，在两个相距一定距离的电极之间测量电位差，以模拟人体两脚之间存在的电位差。测试时需要考虑电极间距、人体模拟物的材料和尺寸等因素。03测试仪器与操作技巧展示常用测试仪器介绍及使用注意事项接地电阻测试仪土壤电阻率测试仪接地电位差计用于测量接地电阻值，使用前需校准，注意选择合适的测试电流和频率。用于测量土壤电阻率，使用时需保持电极清洁，避免电磁干扰。用于测量接地电位差，注意接地点的选择和连接线的质量。操作步骤演示与讲解现场测试按照测试要求将电极布置在合适的位置，启动仪器进行测试。测试前准备检查仪器状态，连接测试线，设置测试参数等。测试后处理保存测试数据，清理现场，对仪器进行维护和保养。数据读取、记录和分析方法分享数据读取数据记录数据分析准确读取测试数据，注意单位和将测试数据记录在专用的表格或软件中，方便后续分析和处理。对接地电阻、土壤电阻率和接地电位差等数据进行比较和分析，评估接地系统的性能和安全状况。精度。04现场测试实例展示与讨论实例一01020304测试背景测试方法测试过程测试结果介绍变电站接地系统的重要性及现场测试的目的。详细说明接地电阻、土壤电阻率等参数的测试方法。展示现场测试的图片和视频，并对测试数据进行初步分析。总结测试数据，评估接地系统的性能，并提出改进建议。实例二土壤电阻率概念不同土壤电阻率下的接地性能解释土壤电阻率的定义及其对接地系统性展示不同土壤电阻率条件下接地系统的性能的影响。能差异。土壤电阻率改善措施实例分析探讨降低土壤电阻率的方法，如添加降阻剂、深井接地等。以具体工程为例，分析改善土壤电阻率后的接地系统性能提升效果。实例三：接触电压和跨步电压安全阈值探讨接触电压和跨步电压概念安全阈值标准解释接触电压和跨步电压的定义及其对人体介绍国内外相关标准对接触电压和跨步电压的安全阈值规定。安全的影响。影响因素分析实例分析探讨影响接触电压和跨步电压的因素，如接地电阻、电流大小、接地网布局等。以具体工程为例，分析接触电压和跨步电压的实际测试数据，评估其安全性。05数据处理、报告撰写及成果应用指导数据处理软件推荐及使用技巧分享Excel介绍Excel基础操作及其在接地参数测试数据处理中的应用，如数据整理、计算、图表绘制等。Origin介绍Origin软件在接地参数测试数据处理中的优势，如数据导...
