手工焊接工艺培训教材VIP免费

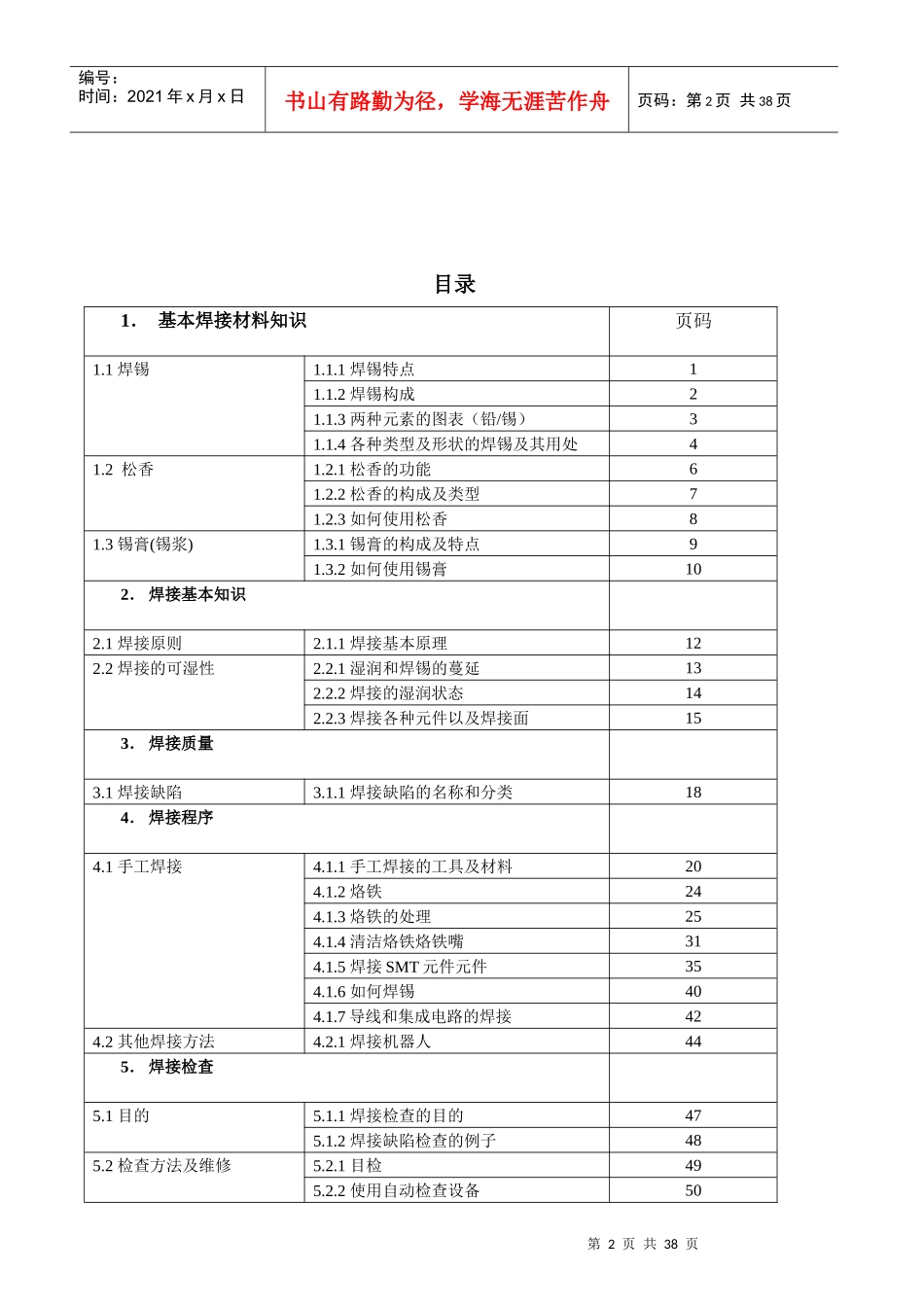

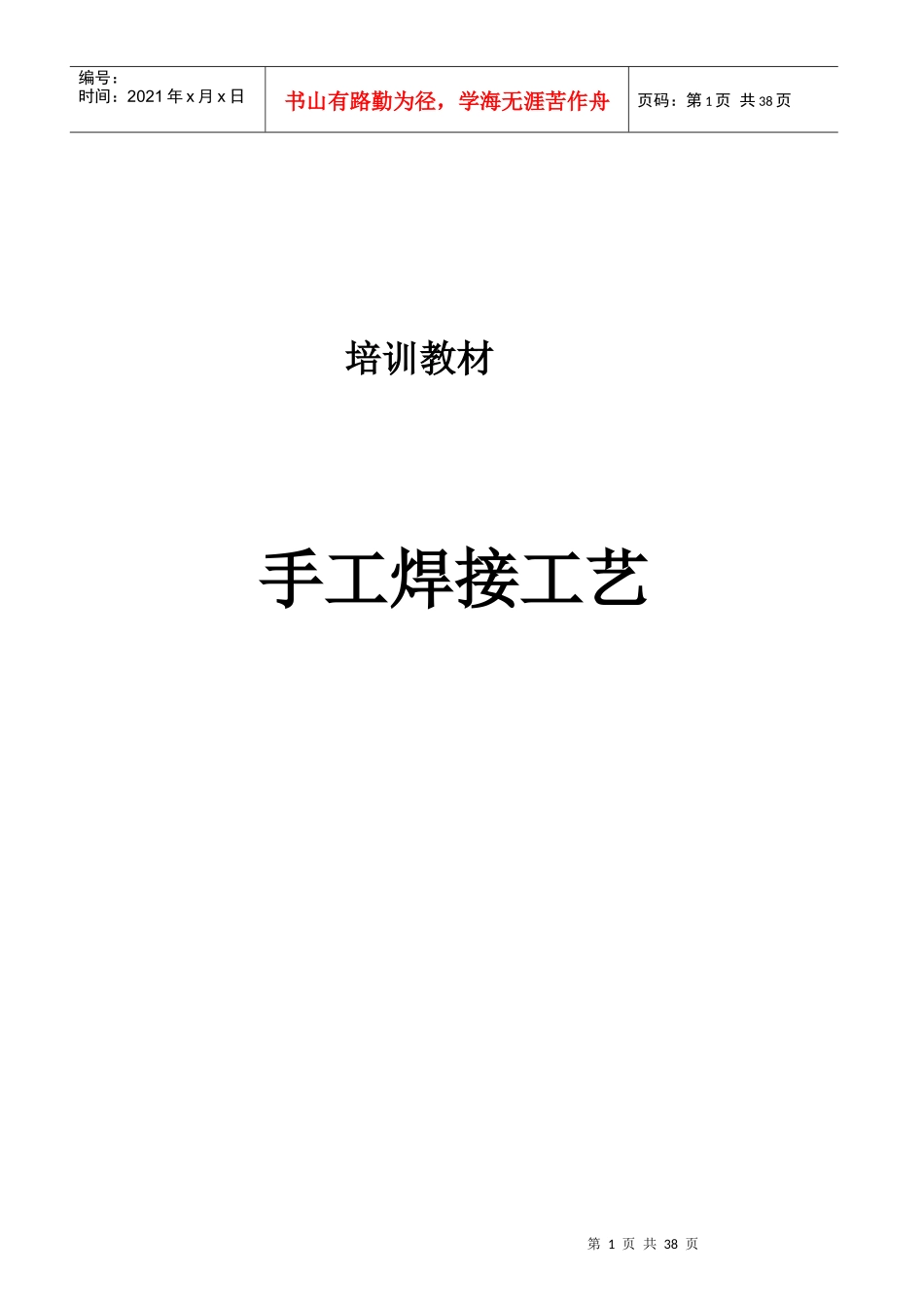

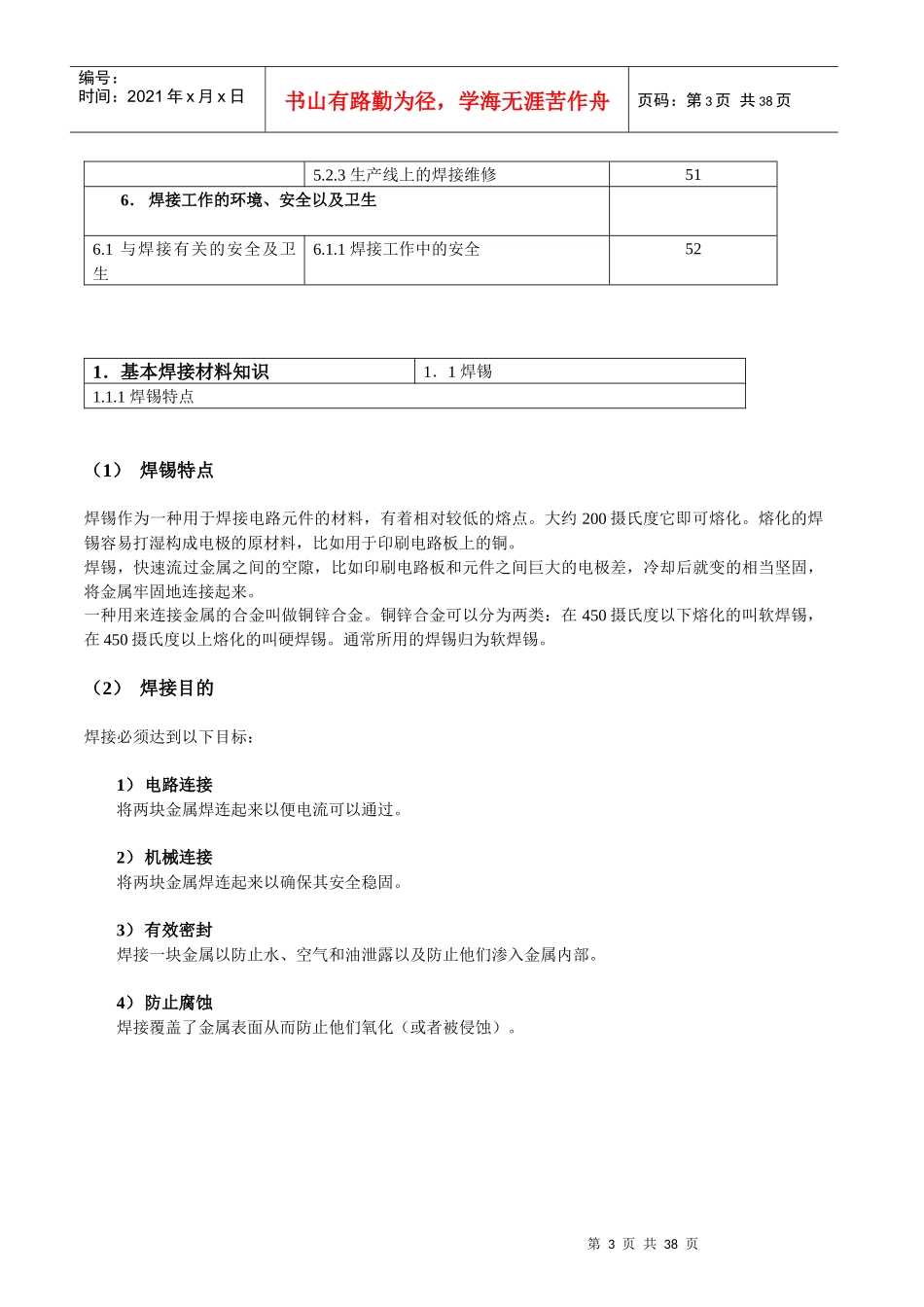

第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页培训教材手工焊接工艺第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页目录1．基本焊接材料知识页码1.1焊锡1.1.1焊锡特点11.1.2焊锡构成21.1.3两种元素的图表（铅/锡）31.1.4各种类型及形状的焊锡及其用处41.2松香1.2.1松香的功能61.2.2松香的构成及类型71.2.3如何使用松香81.3锡膏(锡浆)1.3.1锡膏的构成及特点91.3.2如何使用锡膏102．焊接基本知识2.1焊接原则2.1.1焊接基本原理122.2焊接的可湿性2.2.1湿润和焊锡的蔓延132.2.2焊接的湿润状态142.2.3焊接各种元件以及焊接面153．焊接质量3.1焊接缺陷3.1.1焊接缺陷的名称和分类184．焊接程序4.1手工焊接4.1.1手工焊接的工具及材料204.1.2烙铁244.1.3烙铁的处理254.1.4清洁烙铁烙铁嘴314.1.5焊接SMT元件元件354.1.6如何焊锡404.1.7导线和集成电路的焊接424.2其他焊接方法4.2.1焊接机器人445．焊接检查5.1目的5.1.1焊接检查的目的475.1.2焊接缺陷检查的例子485.2检查方法及维修5.2.1目检495.2.2使用自动检查设备50第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页5.2.3生产线上的焊接维修516．焊接工作的环境、安全以及卫生6.1与焊接有关的安全及卫生6.1.1焊接工作中的安全521．基本焊接材料知识1．1焊锡1.1.1焊锡特点（1）焊锡特点焊锡作为一种用于焊接电路元件的材料，有着相对较低的熔点。大约200摄氏度它即可熔化。熔化的焊锡容易打湿构成电极的原材料，比如用于印刷电路板上的铜。焊锡，快速流过金属之间的空隙，比如印刷电路板和元件之间巨大的电极差，冷却后就变的相当坚固，将金属牢固地连接起来。一种用来连接金属的合金叫做铜锌合金。铜锌合金可以分为两类：在450摄氏度以下熔化的叫软焊锡，在450摄氏度以上熔化的叫硬焊锡。通常所用的焊锡归为软焊锡。（2）焊接目的焊接必须达到以下目标：1）电路连接将两块金属焊连起来以便电流可以通过。2）机械连接将两块金属焊连起来以确保其安全稳固。3）有效密封焊接一块金属以防止水、空气和油泄露以及防止他们渗入金属内部。4）防止腐蚀焊接覆盖了金属表面从而防止他们氧化（或者被侵蚀）。第4页共38页第3页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共38页1．基本焊接材料知识1．1焊锡1.1.2焊锡构成(1)锡-铅易熔焊锡焊接中最常用的焊锡是由锡或铅构成的，或者由二者混合而成。锡-铅焊锡中由63%的锡和37%的铅混合而成的被称做锡-铅易熔焊锡有着所有此类焊锡中最底的熔点183摄氏度。锡-铅易熔焊锡在相同的温度条件下会在固态和液态状况之间相互转化。即：所有的固态锡-铅易熔焊锡在被加热到183摄氏度时均会转变为液态。相反地，当温度低于183摄氏度时它又会变回固态。与其他锡-铅焊锡不同，锡-铅易熔焊锡不存在半熔化期，固体和液体的状态是同时存在的。固态液态加热至183摄氏度易熔焊锡（63%锡，37%铅）固态半熔化状态液态加热至183摄氏度加热至220摄氏度第5页共38页第4页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共38页普通焊锡（55%锡，45%铅）图画1.1.1焊锡的状态1．基本焊接材料知识1．1焊锡1.1.3铅锡合金状态图铅锡合金状态图Liquidus液相线Liquid液态Solid固态Halfmelted半熔化Solidus固相线Eutecticcrystalpoint易熔结晶点Sn锡Pb铅1．基本焊接材料知识1．1焊锡1.1.4各种类型及形状的焊锡及其用处焊接中用到了多种类别及形状的焊锡，焊接中所用到的具体类别或形状的焊锡取决于实际采用的焊接方式。1）焊条和焊线焊锡在熔解后被筑成狭长的形状。这类的焊锡在流体焊接（浸焊）中与液态松香同时使用。1。1。1焊条和焊线2）含松香的焊线第6页共38页第5页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共38页焊线的中心含有松香以方便焊接。这类的焊锡在将零件逐个焊接起来时与烙铁同时使用。1。1。2含松香的焊线1．基本焊接材料知识1．1焊锡1．1．4各种类型及形状的焊锡及其用处3）焊锡膏也叫...
