灯泡贯流电站水轮机简介课件VIP免费

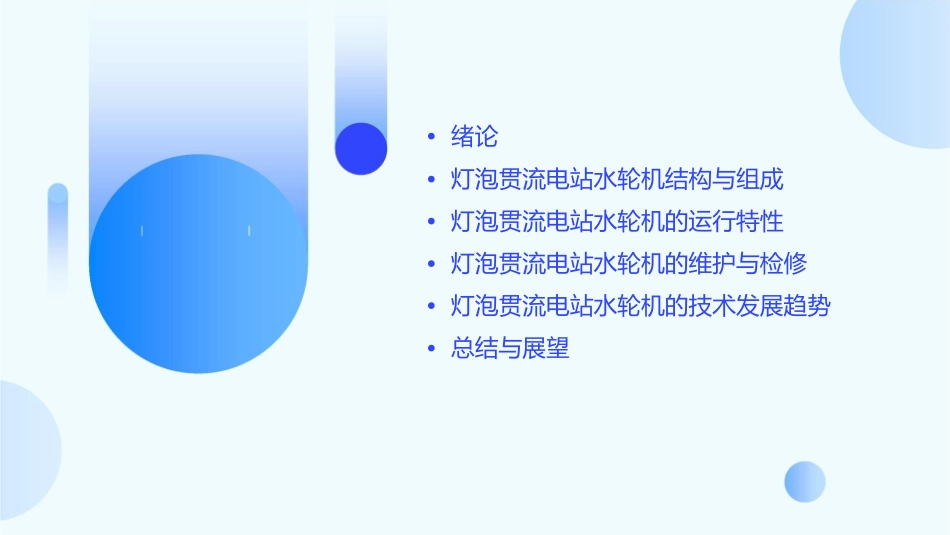

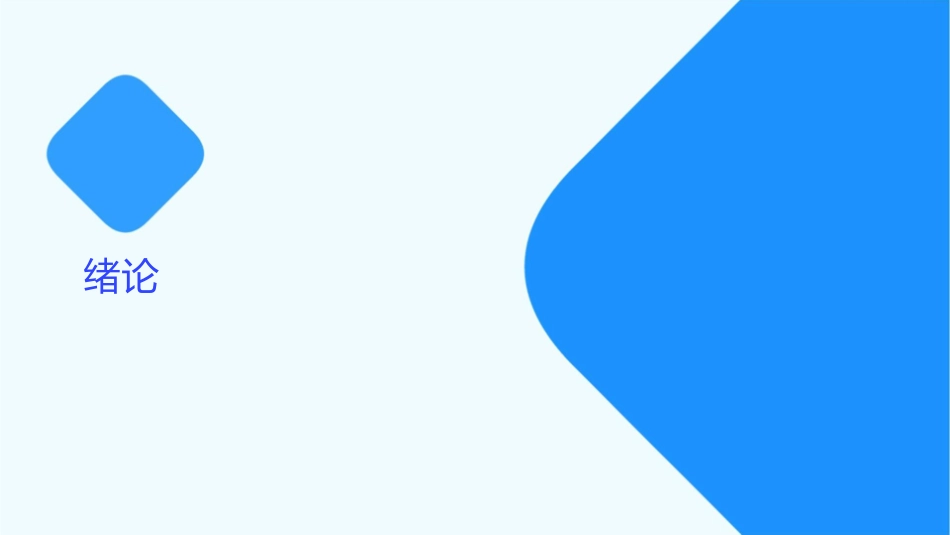

•绪论•灯泡贯流电站水轮机结构与组成•灯泡贯流电站水轮机的运行特性•灯泡贯流电站水轮机的维护与检修•灯泡贯流电站水轮机的技术发展趋势•总结与展望绪论灯泡贯流电站水轮机概述定义与类型灯泡贯流电站水轮机是一种特殊类型的水轮机，其流道形状类似灯泡，故得名。它属于贯流式水轮机的范畴，具有水平轴布置和轴向水流进水等特点。结构组成灯泡贯流电站水轮机主要由进水口、导水机构、转轮室、泄水锥、轴承与支承、机座等部分组成。其中，转轮是其核心部件，负责将水能转化为机械能。灯泡贯流电站水轮机的工作原理水流进入能量转换水流通过进水口进入水轮机，经过导水机构的引导，形成轴向流动。转轮的旋转通过轴承与支承传递到发电机，驱动发电机产生电能，实现水能向电能的转换。转轮旋转水流排出水流冲击转轮叶片，使转轮产经过能量转换后的水流通过泄水锥排出水轮机。生旋转力矩，从而驱动转轮旋转。灯泡贯流电站水轮机的重要性和应用领域重要性灯泡贯流电站水轮机具有高水头利用率、高效率、低空化性能等优点，对于提高水电站发电效率和经济效益具有重要意义。应用领域灯泡贯流电站水轮机适用于低水头、大流量的水电站。它在河流、潮汐能等水资源丰富的地区具有广泛应用前景，尤其在中小型水电站建设中占据重要地位。灯泡贯流电站水轮机结构与组成总体结构主要组成由进水口、导叶、转轮、主轴、轴承、密封件、出水室等部件组成。结构形式灯泡贯流电站水轮机采用水平轴、双向推力轴承支撑结构，外形呈灯泡状。特点总体结构紧凑、重量轻、效率高、运行平稳。转轮与导叶010203转轮类型导叶作用导叶调节方式常用的有轴流式、混流式等，可根据不同的水头、流量条件进行选择。导叶起到引导水流、调整流量分布、改善流态的作用，提高水轮机效率。一般采用机械式或液压式调节机构，实现导叶开度的调节。轴承与密封轴承类型01灯泡贯流电站水轮机一般采用推力轴承和径向轴承组合的支撑方式，确保主轴的稳定运行。轴承材料02轴承材料应具有高的承载能力、耐磨性和抗疲劳性能，常用的有巴氏合金、高分子材料等。密封形式03水轮机密封主要包括端面密封和径向密封，用于防止水流泄漏，保证机组安全运行。常用的密封材料有橡胶、聚四氟乙烯等，具有良好的耐磨、耐压性能。灯泡贯流电站水轮机的运行特性水轮机的启动与停机启动过程灯泡贯流电站水轮机在启动前需进行一系列准备工作，如检查设备状态、润滑系统、冷却系统等。启动过程中，首先打开水门，使水流进入水轮机，然后通过控制系统启动发电机，使水轮机逐渐加速至额定转速。停机过程停机时，首先需降低水轮机的负荷，然后逐渐关闭水门，减少进入水轮机的水流。在水轮机转速降至一定值后，通过控制系统停止发电机运行。最后，关闭所有辅助设备，完成停机过程。水轮机的负荷调节负荷调节原理灯泡贯流电站水轮机的负荷调节主要通过改变进入水轮机的水流量来实现。当负荷增加时，增大水门开度，提高水流量，使水轮机输出功率增加；反之，当负荷减少时，减小水门开度，降低水流量，使水轮机输出功率减少。负荷调节方式灯泡贯流电站水轮机的负荷调节方式可分为手动调节和自动调节两种。手动调节时，操作人员根据负荷需求手动调整水门开度；自动调节时，通过先进的控制系统实时监测负荷变化，并自动调整水门开度以满足负荷需求。水轮机的效率与损耗效率定义灯泡贯流电站水轮机的效率定义为水轮机输出功率与输入水流功率之比。效率越高，表示水轮机将水流能量转化为电能的能力越强。损耗来源灯泡贯流电站水轮机的损耗主要包括机械损耗、水力损耗和电气损耗等。机械损耗来源于设备摩擦、振动等；水力损耗来源于水流内部的涡旋、撞击等；电气损耗来源于电磁感应、电阻等。提高效率措施为提高灯泡贯流电站水轮机的效率，可采取一系列措施，如优化水轮机结构设计、选用高性能材料、改进润滑系统、降低设备摩擦等。同时，定期维护和检修设备也能确保水轮机在高效状态下运行。灯泡贯流电站水轮机的维护与检修设备维护与保养01020304清洗设备润滑系统维护紧固件检查电气系统维护定期清洗水轮机外壳和叶片，去除沉积物和污垢，保持设备表面干净。定...
