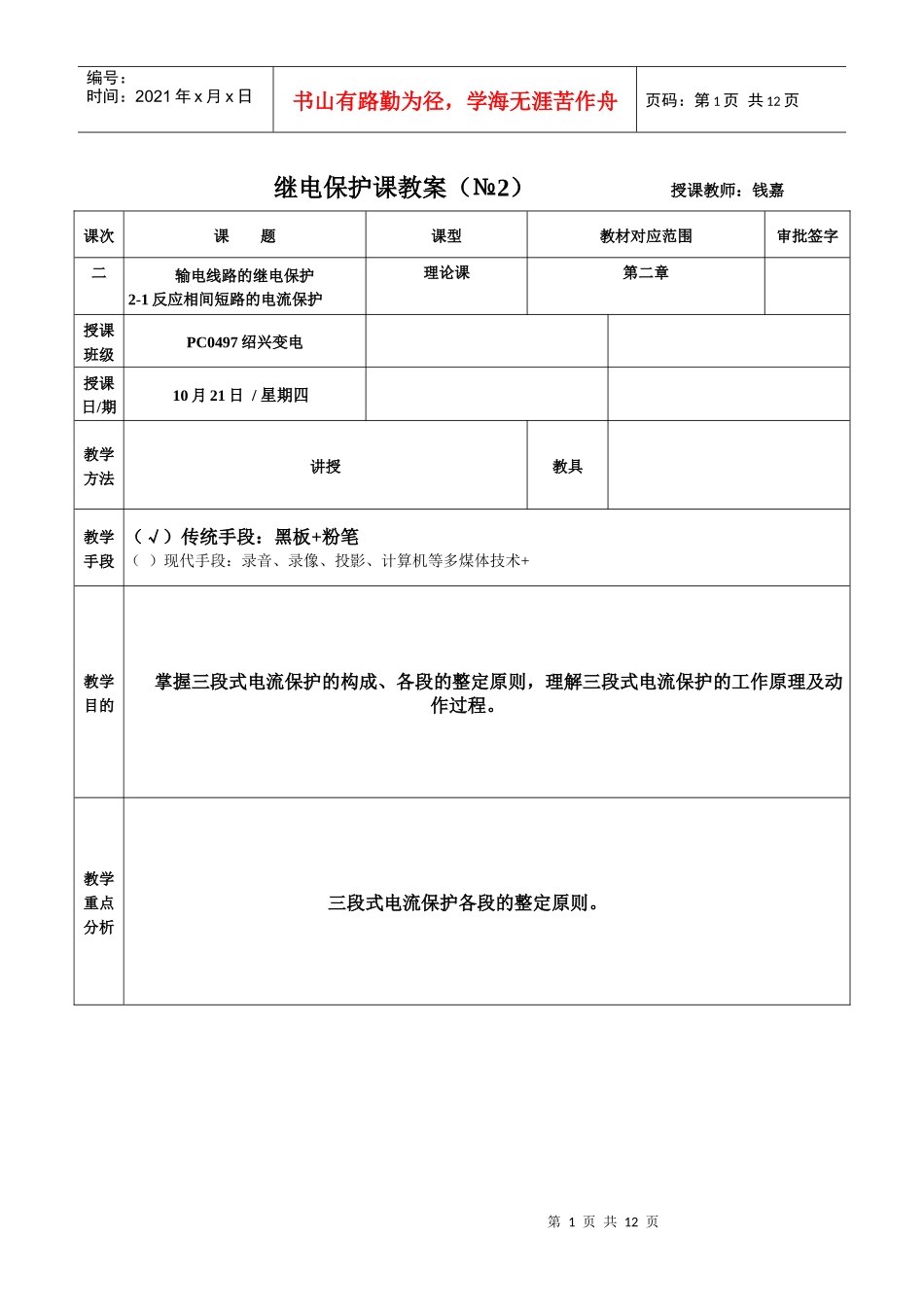

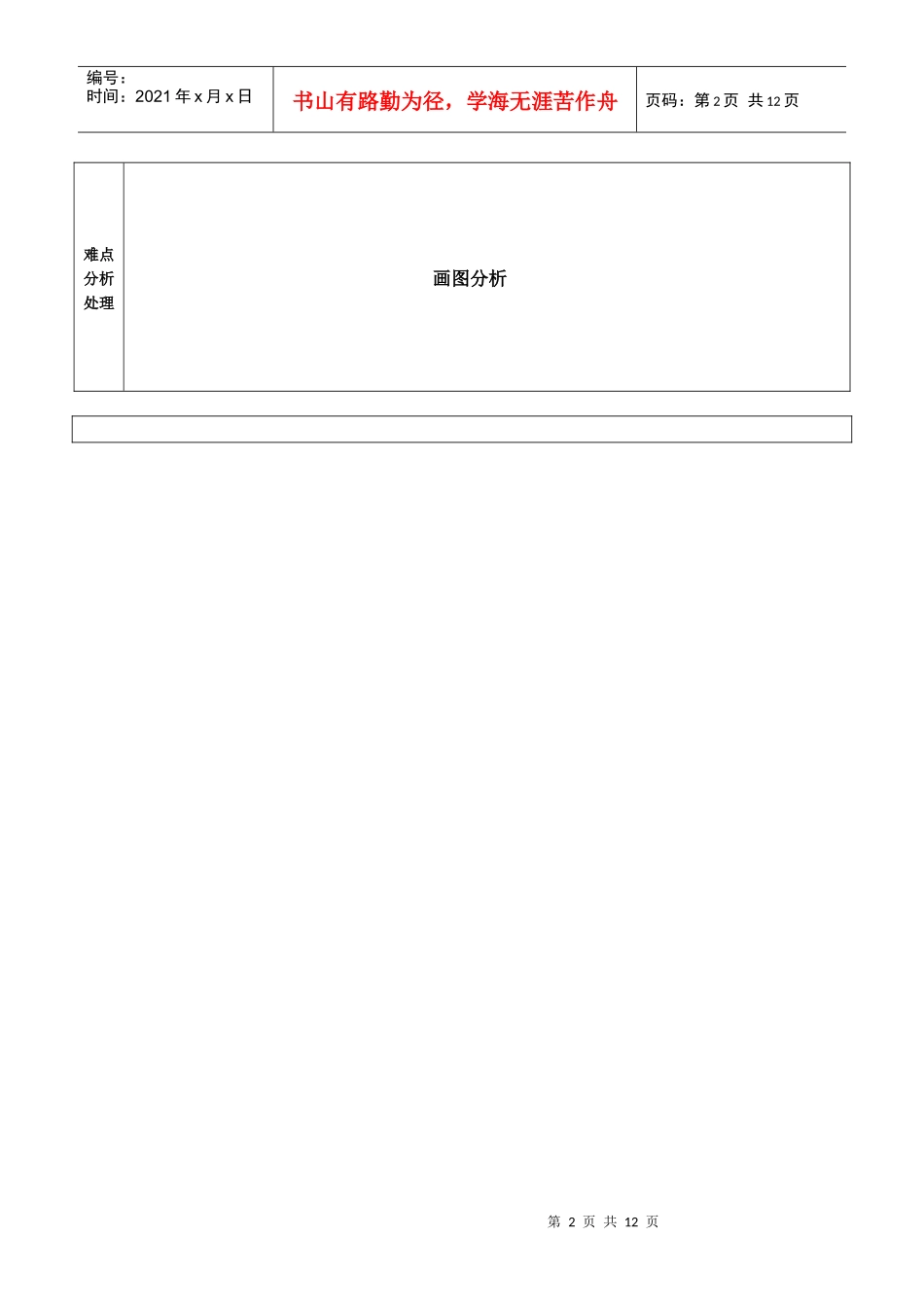

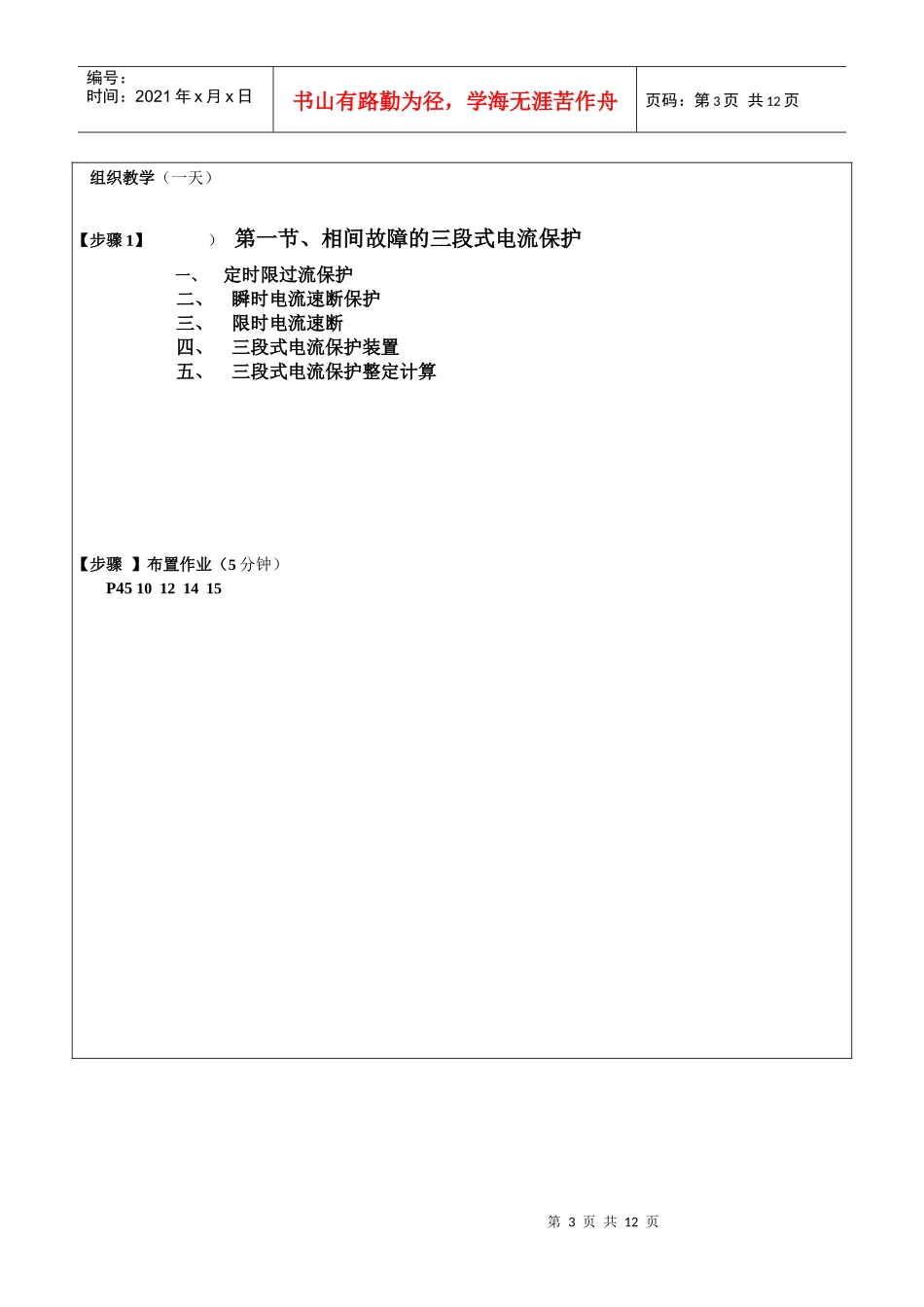

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页继电保护课教案（№2）授课教师：钱嘉课次课题课型教材对应范围审批签字二输电线路的继电保护2-1反应相间短路的电流保护理论课第二章授课班级PC0497绍兴变电授课日/期10月21日/星期四教学方法讲授教具教学手段（√）传统手段：黑板+粉笔（）现代手段：录音、录像、投影、计算机等多煤体技术+教学目的掌握三段式电流保护的构成、各段的整定原则，理解三段式电流保护的工作原理及动作过程。教学重点分析三段式电流保护各段的整定原则。第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页难点分析处理画图分析第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页组织教学（一天）【步骤1】）第一节、相间故障的三段式电流保护一、定时限过流保护二、瞬时电流速断保护三、限时电流速断四、三段式电流保护装置五、三段式电流保护整定计算【步骤】布置作业（5分钟）P4510121415第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页课后附记：基础性章节应多讲多练浙西电力教育培训中心课时教案授课时间：2010年1月日第二章、高压输电线路的保护第一节35kV～66kV线路保护35kV～66kV线路保护（三段式电流保护；三段式距离保护；光纤电流差动保护）一、相间故障的三段式电流保护（一）、定时限过流保护(Ⅲ段)1、工作原理A1B2C3K11QF2QF3QFK1点短路，保护1、2、3启动，但按选择性的要求，离故障点K1最近的保护装置3动作跳3QF，故障切除，短路电流消失，保护返回1、2、3返回。2、过电流保护动作值整定动作电流：按躲过最大负荷电流计算IdZ=KKIfhzd/Kf（一次值）Idj=KKKjIfhzd/NLHKf（二次值）动作时间：按阶梯原则整定第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页t1=t2+t,t=0.3-0.5S△△t1t2t33、保护范围：至少保护到下一线路的末端。4、过电流保护的灵敏度校验KL1远=Idcmin/IdzKL1近=Idbmin/Idz（二）、瞬时电流速断保护（Ⅰ段）1、工作原理ABC1QF2QF3QFIdlIdzIdbmaxL2、动作值整定动作电流：按线路末端最大三相短路电流整定I1dz=KKIdbmax动作时间：t=0S第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页3、保护范围：保护到本线路的一部分。4、灵敏度KL：用保护范围占线路全长的百分数表示。最大运行方式：保护区大于线路全长的50%。最小运行方式：保护区大于线路全长的15-20%。（三）、限时电流速断（Ⅱ段）1、保护范围要求：保护线路全长及下一线路一部分，但不超出下一线路的瞬时速断范围。（至少保护到本线路的末端）2、动作值：动作电流：Idz1>Idz2Idz1=KKIdz2动作时间：t1=t2+t=0.5S△3、灵敏度KL校验KL=Idbmin/Idz（四）、三段式电流保护装置三段式电流保护组成：由瞬时电流速断、限时电流速断、定时限过电流保护组成。动作过程分析1、线路末端AB两相短路：2、线路首端AC两相短路第二节、电网相间短路的方向电流保护一、方向电流保护的基本原理1、方向问题：在双侧电源及单电源环形电网，电流保护需装方向元件。第7页共12页第6页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共12页ABCD1QF2QF3QF4QF5QF6QFD方向元件的动作方向：功率方向由母线到线路二、时限配合T1T3T5T2T4T6不同动作方向保护不必考虑时限配合，相同动作方向的各保护按阶梯原则实现配合。第三节110kV～220kV线路保护110kV～220kV线路保护（三段式距离保护；纵联保护；光纤电流差动保护；三段式零序电流保护）一、距离保护（一）、距离保护的基本原理1、距离保护：由测量故障点距离的阻抗继电器构成的保护装置。正常运行：U/I=Ue/Ifh=Zfh负荷阻抗线路故障：U/I=Ucy/Idl=Zdl短路阻抗反应故障点至保护安装处距离。Zdl＜＜Zfh2、距离保护的优点：保护范围与运行方式无关。第8页共12页第7页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页...
