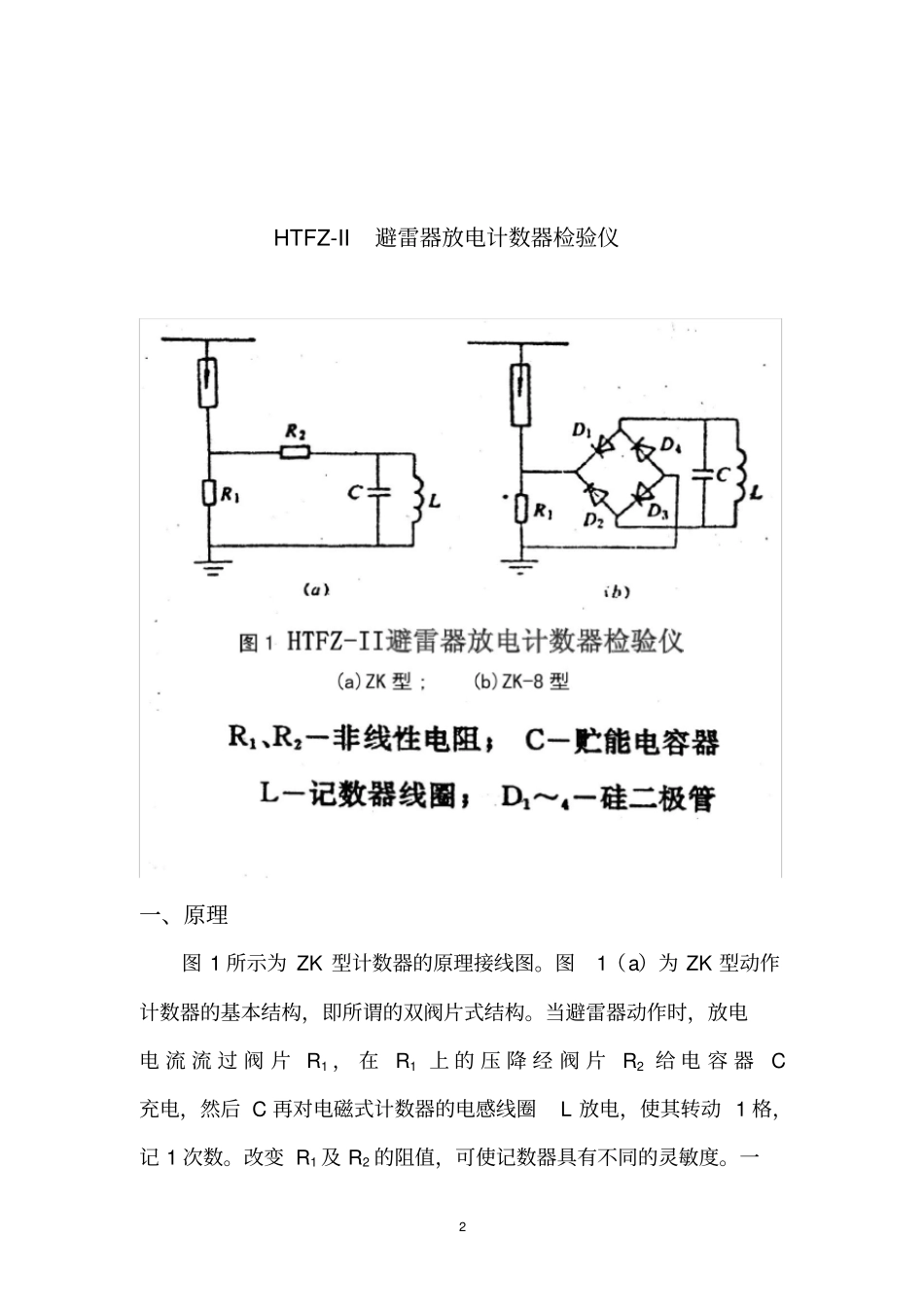

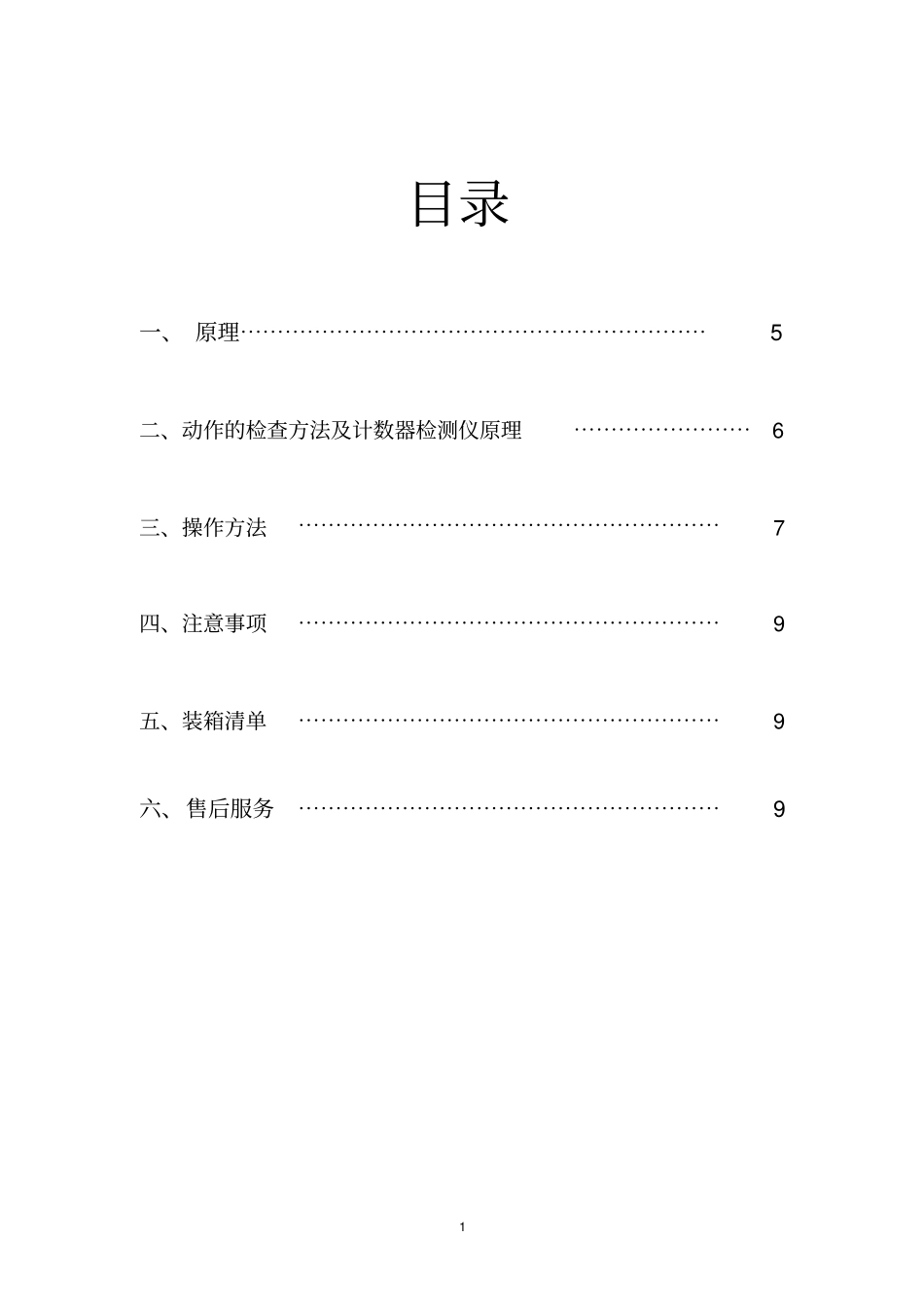

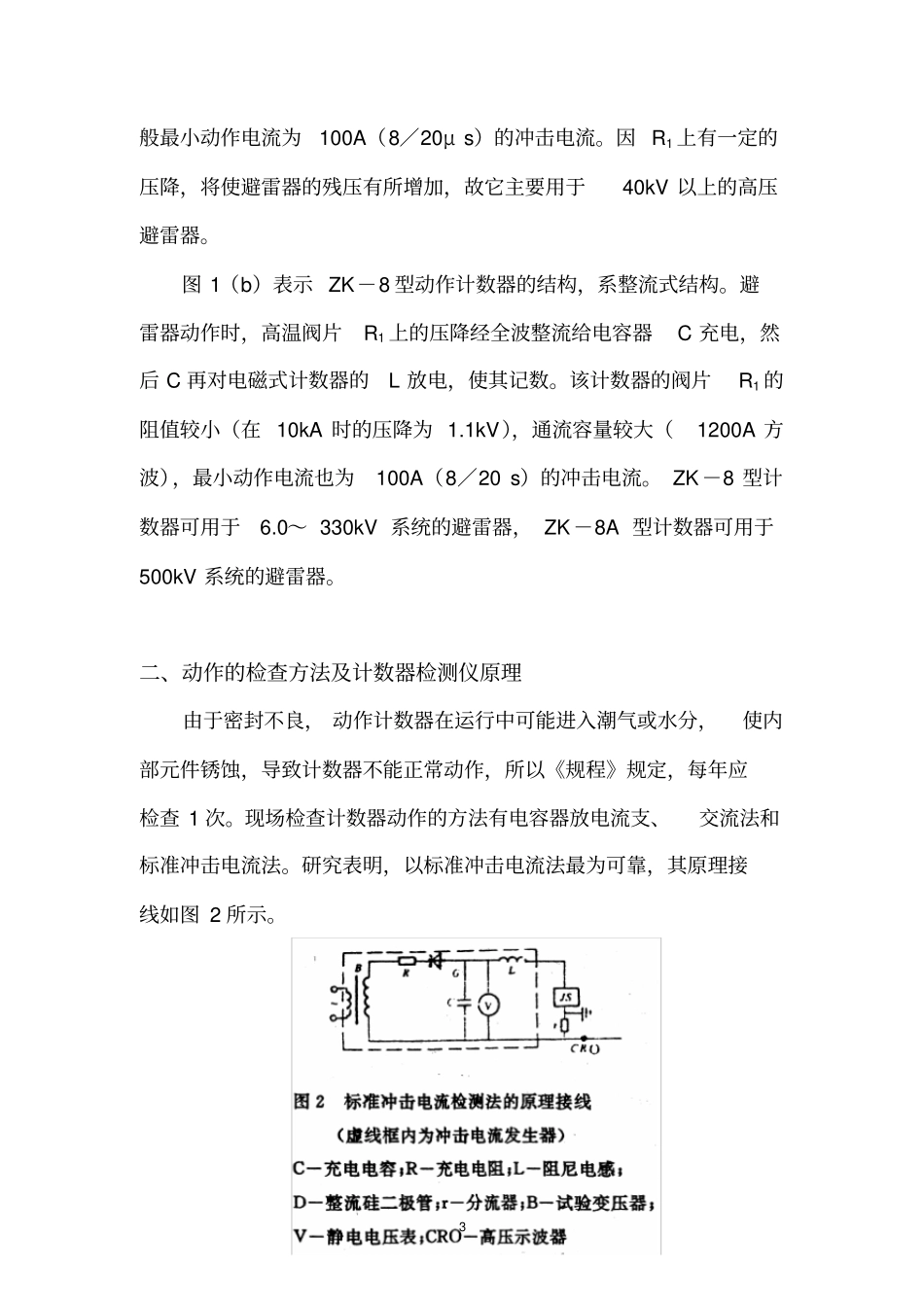

1目录一、原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5二、动作的检查方法及计数器检测仪原理⋯⋯⋯⋯⋯⋯⋯⋯6三、操作方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7四、注意事项⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9五、装箱清单⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9六、售后服务⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯92HTFZ-II避雷器放电计数器检验仪一、原理图1所示为ZK型计数器的原理接线图。图1（a）为ZK型动作计数器的基本结构，即所谓的双阀片式结构。当避雷器动作时，放电电流流过阀片R1，在R1上的压降经阀片R2给电容器C充电，然后C再对电磁式计数器的电感线圈L放电，使其转动1格，记1次数。改变R1及R2的阻值，可使记数器具有不同的灵敏度。一3般最小动作电流为100A（8／20μs）的冲击电流。因R1上有一定的压降，将使避雷器的残压有所增加，故它主要用于40kV以上的高压避雷器。图1（b）表示ZK－8型动作计数器的结构，系整流式结构。避雷器动作时，高温阀片R1上的压降经全波整流给电容器C充电，然后C再对电磁式计数器的L放电，使其记数。该计数器的阀片R1的阻值较小（在10kA时的压降为1.1kV），通流容量较大（1200A方波），最小动作电流也为100A（8／20s）的冲击电流。ZK－8型计数器可用于6.0～330kV系统的避雷器，ZK－8A型计数器可用于500kV系统的避雷器。二、动作的检查方法及计数器检测仪原理由于密封不良，动作计数器在运行中可能进入潮气或水分，使内部元件锈蚀，导致计数器不能正常动作，所以《规程》规定，每年应检查1次。现场检查计数器动作的方法有电容器放电流支、交流法和标准冲击电流法。研究表明，以标准冲击电流法最为可靠，其原理接线如图2所示。4将冲击电流发生器发生的8／20μs、100A的冲击电流波作用于动作计数器，若计数器动作正常，则说明仪器良好，否则应解体检修。例如某电业局曾用此法对27只计数器进行检测，其中有3只不动作，解体发现内部元件受潮、损坏。《规程》规定，连续测试3～5次，每次应正常动作，每次时间间隔不少于30s。测试后记录器应调到0。三、操作方法1.将仪器输出端与避雷器计数器两端相连（连结线要尽量短），红色端接上端，黑色端接地端。2.将电源线接好后，检查仪器及接线是否正确，确认无误后即可开始试验。3.合上电源开关（电源灯亮），待电压稳定（600V左右）后，即可开始校验。4.按下核验键，输出电压立即下降，此时可观察计数器的动作情况。55.如需多次试验，可待输出电压达到稳定值时，再按校验键，并观察计数器的动作情况。6.检验完毕后，立即关掉电源，待输出电压完全回零时，才能拆除接线。7.如按检验键、，输出电压没有下降，应关掉电源，待电压指示回零后，检查是否回路有断点，或者是放电计数器不适合技术指标中规定的型号。四、注意事项1.拆除接线时，若输出电压没有回零，操作人员不能碰测试线非绝缘部分，以免造成人身事故。2.被试品不允许带电。五、装箱清单1.主机:1台2.电源线:1根3.测试线：2根4.说明书：1份5.合格证:1份6六、售后服务1、本仪器保修一年，凡在保修期内用户遵循运输、贮存和使用规则，有质量问题本公司负责保修。2、仪器使用超过保修期，公司负责长期维修，并跟踪售后服务。3、若仪器出现故障，应请专职维修人员或寄回本公司修理。不得自行拆开仪器，以免增加修理费用和造成仪器无法修复。4、本说明书的所述指标，仅适于本型号仪器，若有改型恕不另行通知。
