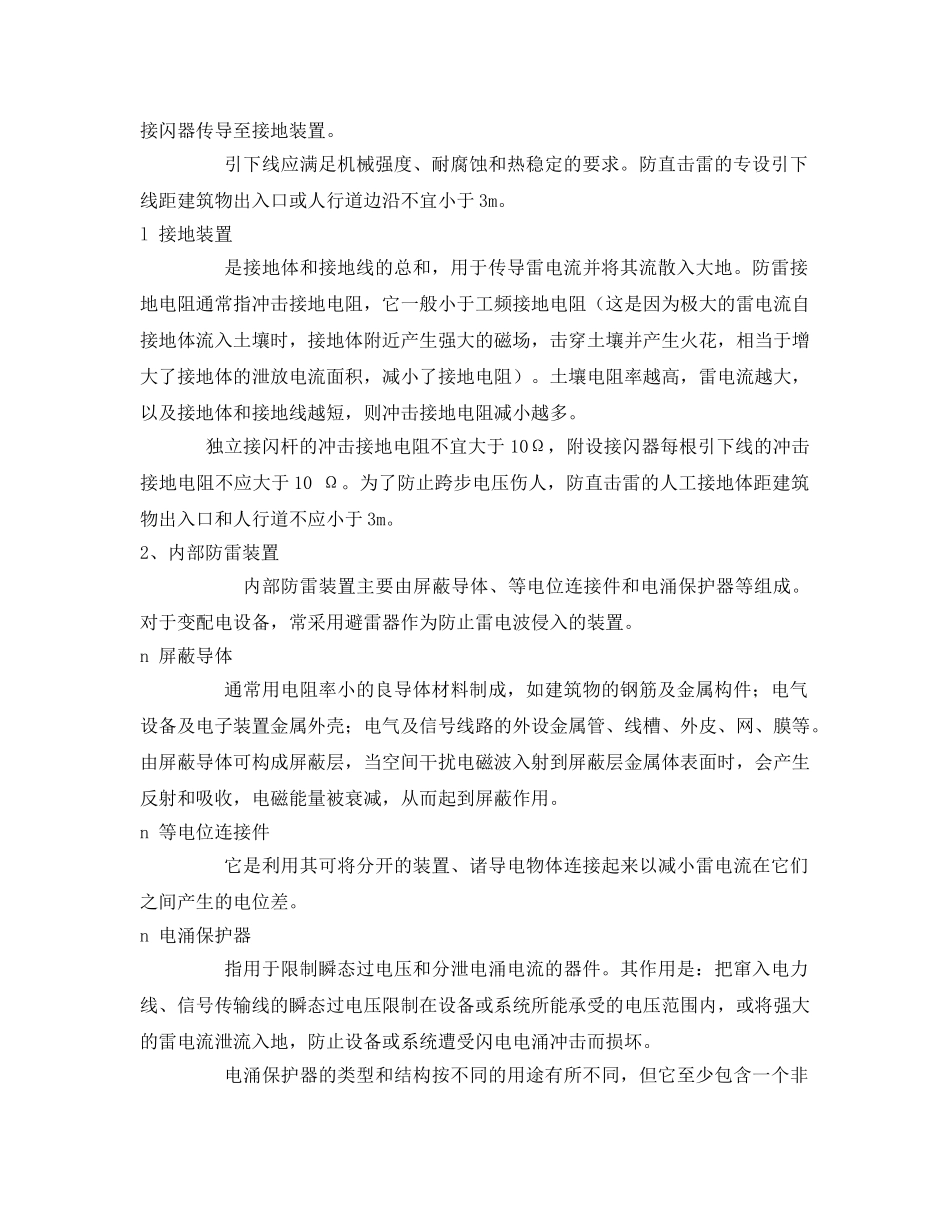

防雷技术的分类及防雷装置防雷技术的分类及防雷装置一、防雷技术的分类防雷主要分为：外部防雷、内部防雷和防雷击电磁脉冲。1、外部防雷：针对直击雷的防护，不包括防止外部防雷装置受到直接雷击时向其他物体的反击。2、内部防雷：包括防雷电感应、防反击以及防雷击电涌侵入和防生命危险。3、防雷击电磁脉冲：对建筑物内电气系统和电子系统防雷电流引发的电磁效应，包含防经导体传导的闪电电涌和防辐射脉冲电磁场效应。二、防雷装置建筑物防雷装置是指用于对建筑物进行雷电防护的整套装置，由外部防雷装置和内部防雷装置组成。1、外部防雷装置：指用于防直击雷的防雷装置，由接闪器、引下线和接地装置组成。l接闪器接闪杆（以前称避雷针）、接闪带（以前称避雷带）、接闪线（以前称避雷线）、接闪网（以前称避雷网）以及金属屋面、金属构件等均为常用的接闪器。原理：接闪器是利用其高出被保护物的标高，把雷电引向自身，起到拦截闪击的作用,通过引下线和接地装置，把雷电流泄入大地，保护被保护物免受雷击。保护范围：按滚球法确定。假设以一定半径的球体，沿需要防直击雷的部位滚动，当球体只触及接闪器和地面，而不触及需要保护的部位时，则该部分就得到接闪器的保护。此时对应的球面线即是保护范围的轮廓线。滚球的半径按建筑物防雷类别确定，一类为30米、二类为45米、三类为60米。l引下线是连接接闪器与接地装置的圆钢或扁铁等金属导体，用于将雷电流从接闪器传导至接地装置。引下线应满足机械强度、耐腐蚀和热稳定的要求。防直击雷的专设引下线距建筑物出入口或人行道边沿不宜小于3m。l接地装置是接地体和接地线的总和，用于传导雷电流并将其流散入大地。防雷接地电阻通常指冲击接地电阻，它一般小于工频接地电阻（这是因为极大的雷电流自接地体流入土壤时，接地体附近产生强大的磁场，击穿土壤并产生火花，相当于增大了接地体的泄放电流面积，减小了接地电阻）。土壤电阻率越高，雷电流越大，以及接地体和接地线越短，则冲击接地电阻减小越多。独立接闪杆的冲击接地电阻不宜大于10Ω，附设接闪器每根引下线的冲击接地电阻不应大于10Ω。为了防止跨步电压伤人，防直击雷的人工接地体距建筑物出入口和人行道不应小于3m。2、内部防雷装置内部防雷装置主要由屏蔽导体、等电位连接件和电涌保护器等组成。对于变配电设备，常采用避雷器作为防止雷电波侵入的装置。n屏蔽导体通常用电阻率小的良导体材料制成，如建筑物的钢筋及金属构件；电气设备及电子装置金属外壳；电气及信号线路的外设金属管、线槽、外皮、网、膜等。由屏蔽导体可构成屏蔽层，当空间干扰电磁波入射到屏蔽层金属体表面时，会产生反射和吸收，电磁能量被衰减，从而起到屏蔽作用。n等电位连接件它是利用其可将分开的装置、诸导电物体连接起来以减小雷电流在它们之间产生的电位差。n电涌保护器指用于限制瞬态过电压和分泄电涌电流的器件。其作用是：把窜入电力线、信号传输线的瞬态过电压限制在设备或系统所能承受的电压范围内，或将强大的雷电流泄流入地，防止设备或系统遭受闪电电涌冲击而损坏。电涌保护器的类型和结构按不同的用途有所不同，但它至少包含一个非线性元件。主要类型有电压开关型（克罗巴型）、限压型（箝压型）、组合型电涌保护器。n避雷器是用来防护雷电产生的过电压沿线路侵入变配电所或建筑物内，以免危及被保护电气设备的绝缘。按其结构，避雷器主要分为阀型避雷器和氧化锌避雷器等。阀型避雷器上端接在架空线路上，下端接地。正常时，避雷器对地保持绝缘状态；当雷电冲击波到来时，避雷器被击穿，将雷电引入大地；冲击波过去后，避雷器自动恢复绝缘状态。氧化锌避雷器利用了氧化锌阀片理想的非线性伏安特性，即在正常工频电压下呈高电阻特性，而在大电流时呈低电阻特性，限制了避雷器上的电压。
