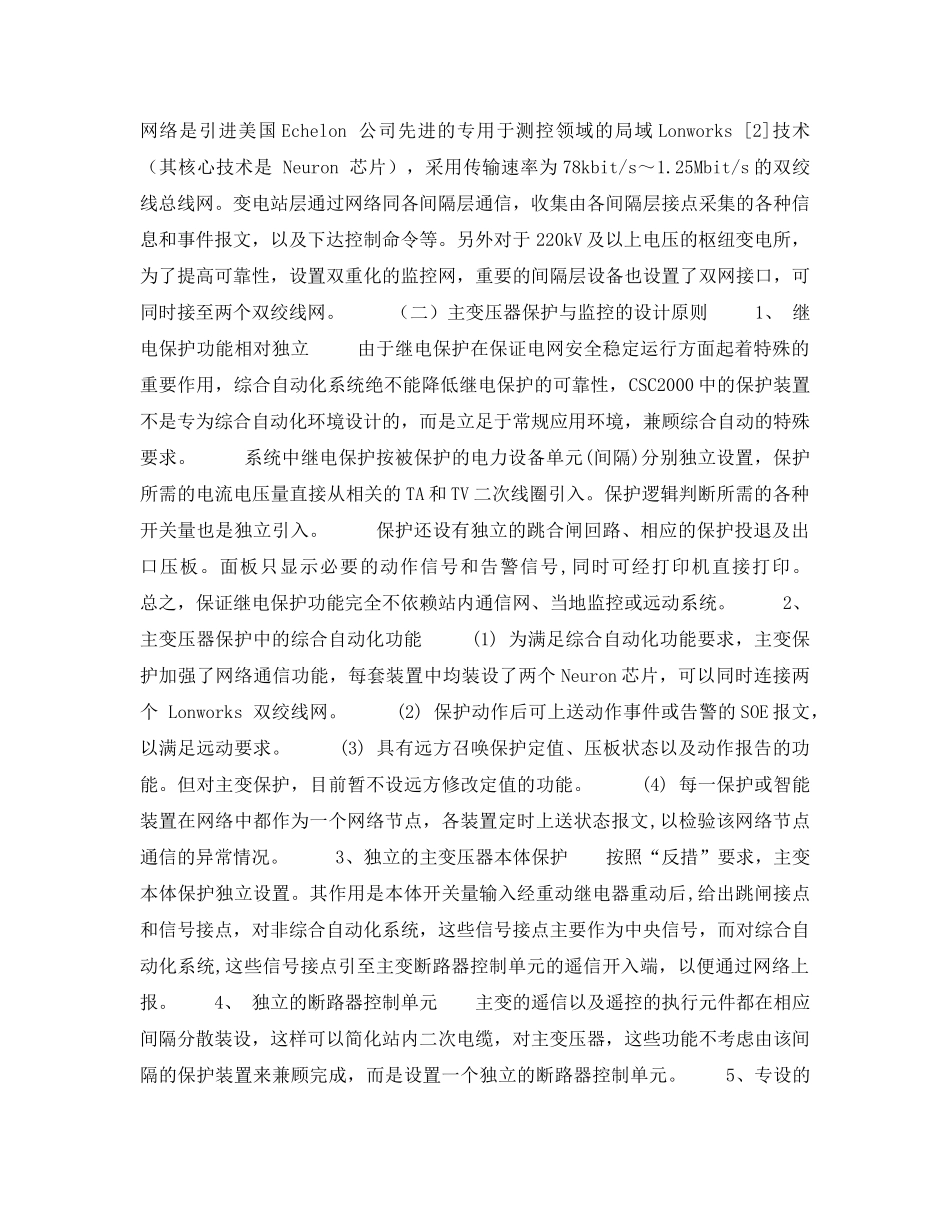

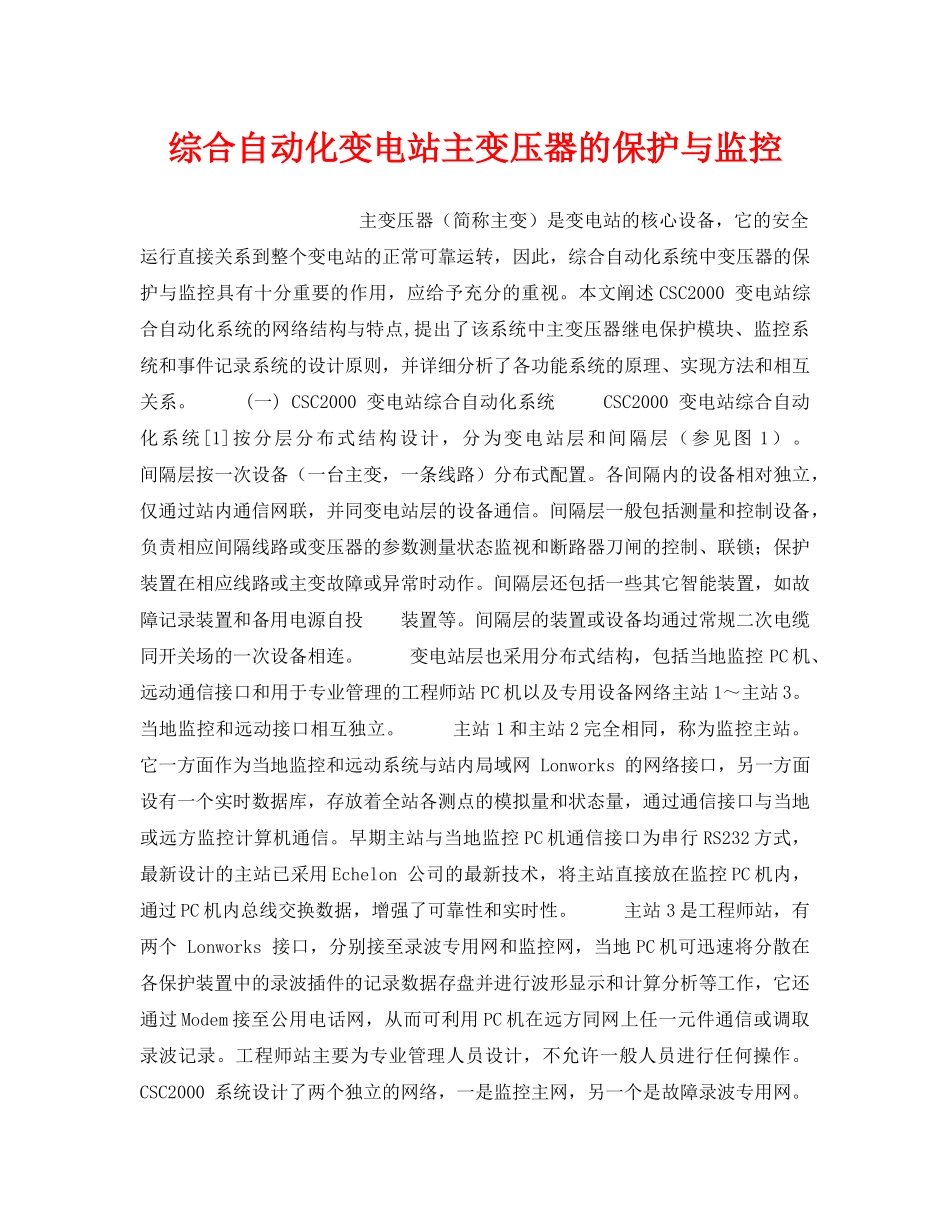

综合自动化变电站主变压器的保护与监控主变压器（简称主变）是变电站的核心设备，它的安全运行直接关系到整个变电站的正常可靠运转，因此，综合自动化系统中变压器的保护与监控具有十分重要的作用，应给予充分的重视。本文阐述CSC2000变电站综合自动化系统的网络结构与特点,提出了该系统中主变压器继电保护模块、监控系统和事件记录系统的设计原则，并详细分析了各功能系统的原理、实现方法和相互关系。(一)CSC2000变电站综合自动化系统CSC2000变电站综合自动化系统[1]按分层分布式结构设计，分为变电站层和间隔层（参见图1）。间隔层按一次设备（一台主变，一条线路）分布式配置。各间隔内的设备相对独立，仅通过站内通信网联，并同变电站层的设备通信。间隔层一般包括测量和控制设备，负责相应间隔线路或变压器的参数测量状态监视和断路器刀闸的控制、联锁；保护装置在相应线路或主变故障或异常时动作。间隔层还包括一些其它智能装置，如故障记录装置和备用电源自投装置等。间隔层的装置或设备均通过常规二次电缆同开关场的一次设备相连。变电站层也采用分布式结构，包括当地监控PC机、远动通信接口和用于专业管理的工程师站PC机以及专用设备网络主站1～主站3。当地监控和远动接口相互独立。主站1和主站2完全相同，称为监控主站。它一方面作为当地监控和远动系统与站内局域网Lonworks的网络接口，另一方面设有一个实时数据库，存放着全站各测点的模拟量和状态量，通过通信接口与当地或远方监控计算机通信。早期主站与当地监控PC机通信接口为串行RS232方式，最新设计的主站已采用Echelon公司的最新技术，将主站直接放在监控PC机内，通过PC机内总线交换数据，增强了可靠性和实时性。主站3是工程师站，有两个Lonworks接口，分别接至录波专用网和监控网，当地PC机可迅速将分散在各保护装置中的录波插件的记录数据存盘并进行波形显示和计算分析等工作，它还通过Modem接至公用电话网，从而可利用PC机在远方同网上任一元件通信或调取录波记录。工程师站主要为专业管理人员设计，不允许一般人员进行任何操作。CSC2000系统设计了两个独立的网络，一是监控主网，另一个是故障录波专用网。网络是引进美国Echelon公司先进的专用于测控领域的局域Lonworks[2]技术（其核心技术是Neuron芯片），采用传输速率为78kbit/s～1.25Mbit/s的双绞线总线网。变电站层通过网络同各间隔层通信，收集由各间隔层接点采集的各种信息和事件报文，以及下达控制命令等。另外对于220kV及以上电压的枢纽变电所，为了提高可靠性，设置双重化的监控网，重要的间隔层设备也设置了双网接口，可同时接至两个双绞线网。（二）主变压器保护与监控的设计原则1、继电保护功能相对独立由于继电保护在保证电网安全稳定运行方面起着特殊的重要作用，综合自动化系统绝不能降低继电保护的可靠性，CSC2000中的保护装置不是专为综合自动化环境设计的，而是立足于常规应用环境，兼顾综合自动的特殊要求。系统中继电保护按被保护的电力设备单元(间隔)分别独立设置，保护所需的电流电压量直接从相关的TA和TV二次线圈引入。保护逻辑判断所需的各种开关量也是独立引入。保护还设有独立的跳合闸回路、相应的保护投退及出口压板。面板只显示必要的动作信号和告警信号,同时可经打印机直接打印。总之，保证继电保护功能完全不依赖站内通信网、当地监控或远动系统。2、主变压器保护中的综合自动化功能(1)为满足综合自动化功能要求，主变保护加强了网络通信功能，每套装置中均装设了两个Neuron芯片，可以同时连接两个Lonworks双绞线网。(2)保护动作后可上送动作事件或告警的SOE报文，以满足远动要求。(3)具有远方召唤保护定值、压板状态以及动作报告的功能。但对主变保护，目前暂不设远方修改定值的功能。(4)每一保护或智能装置在网络中都作为一个网络节点，各装置定时上送状态报文,以检验该网络节点通信的异常情况。3、独立的主变压器本体保护按照“反措”要求，主变本体保护独立设置。其作用是本体开关量输入经重动继电器重动后,给出跳闸接点和信号接点，对非综合自动化系统，这些信号接点主要作为中央信号，而对综合自动化系统,这些信号接点...
