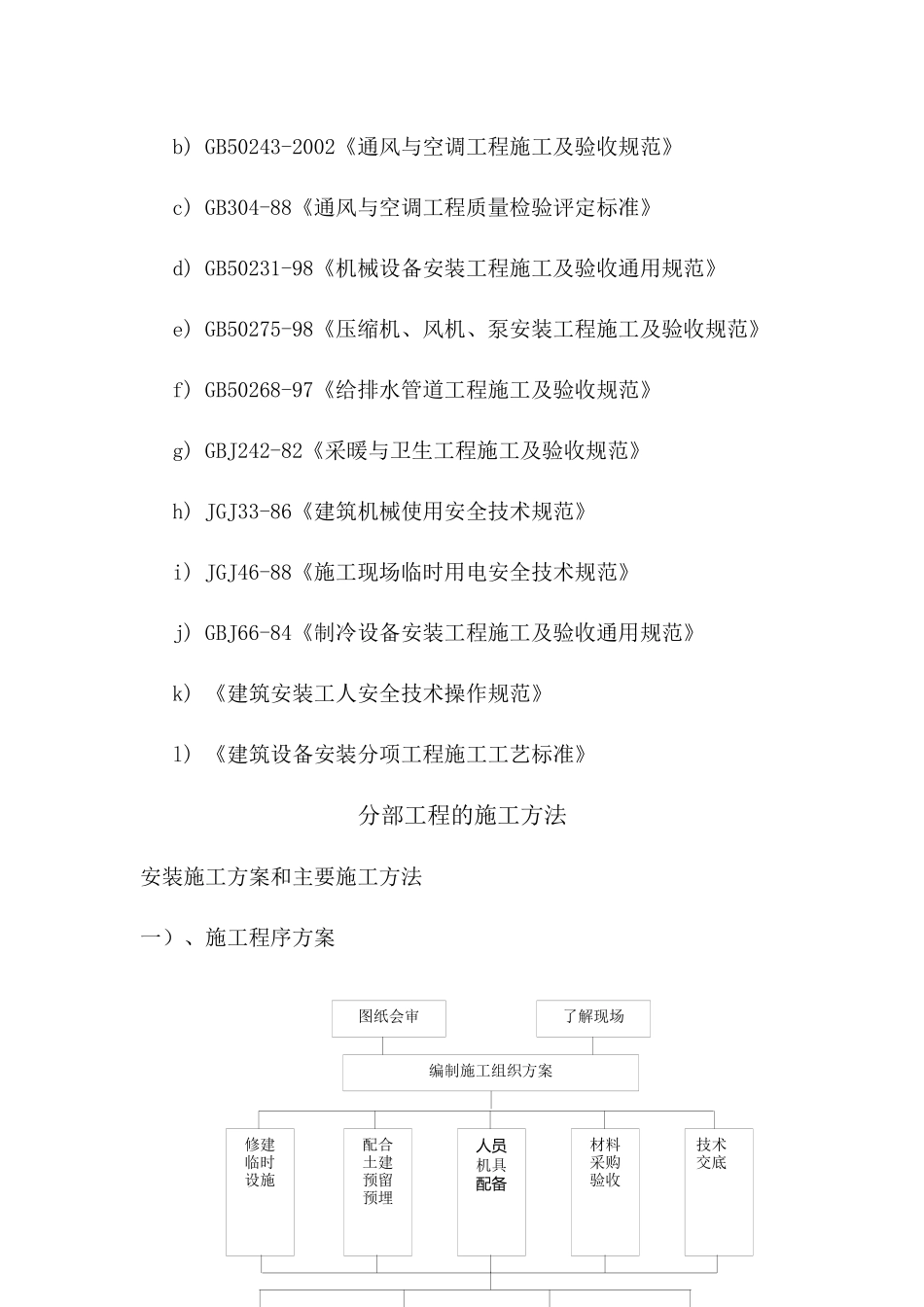

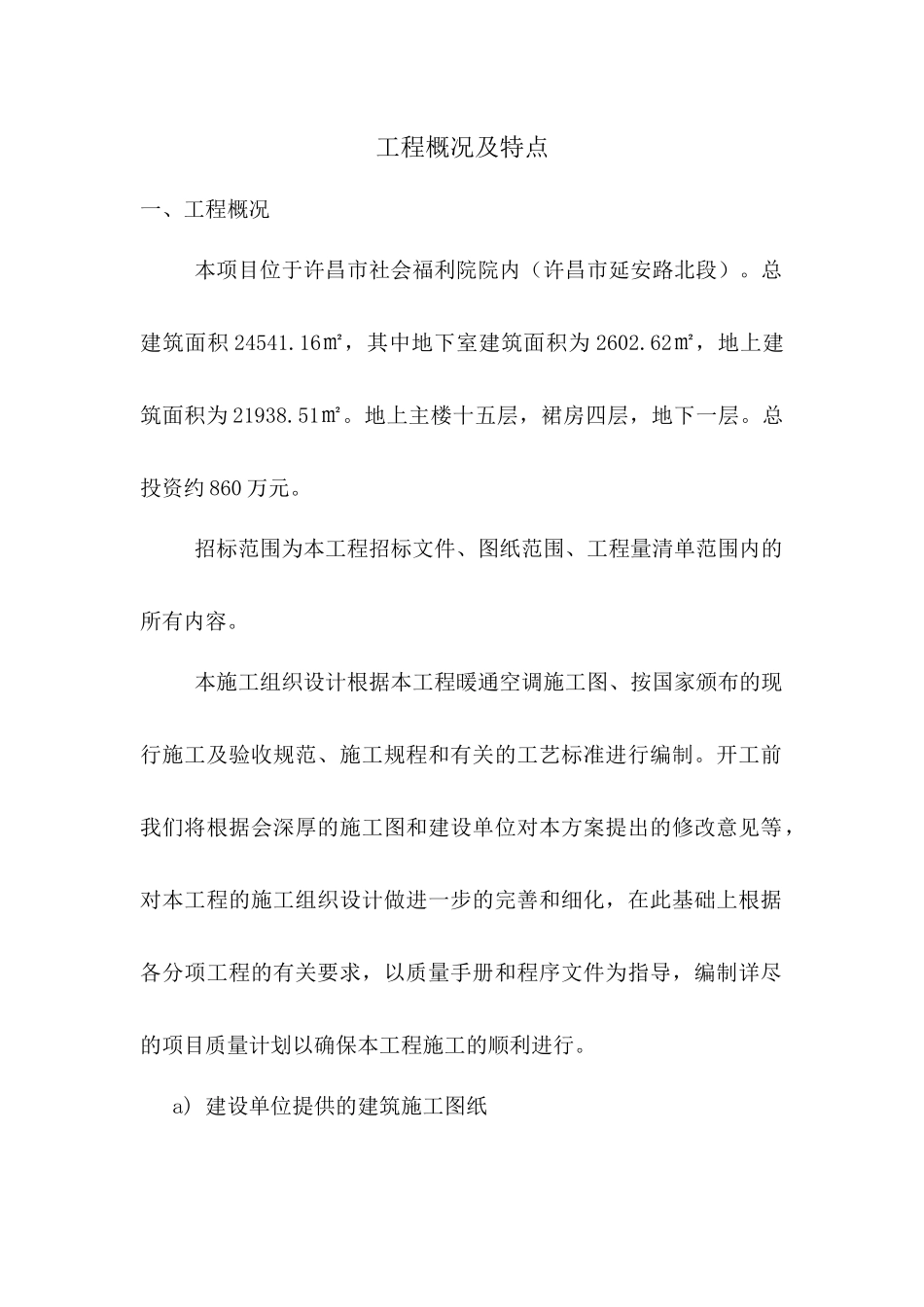

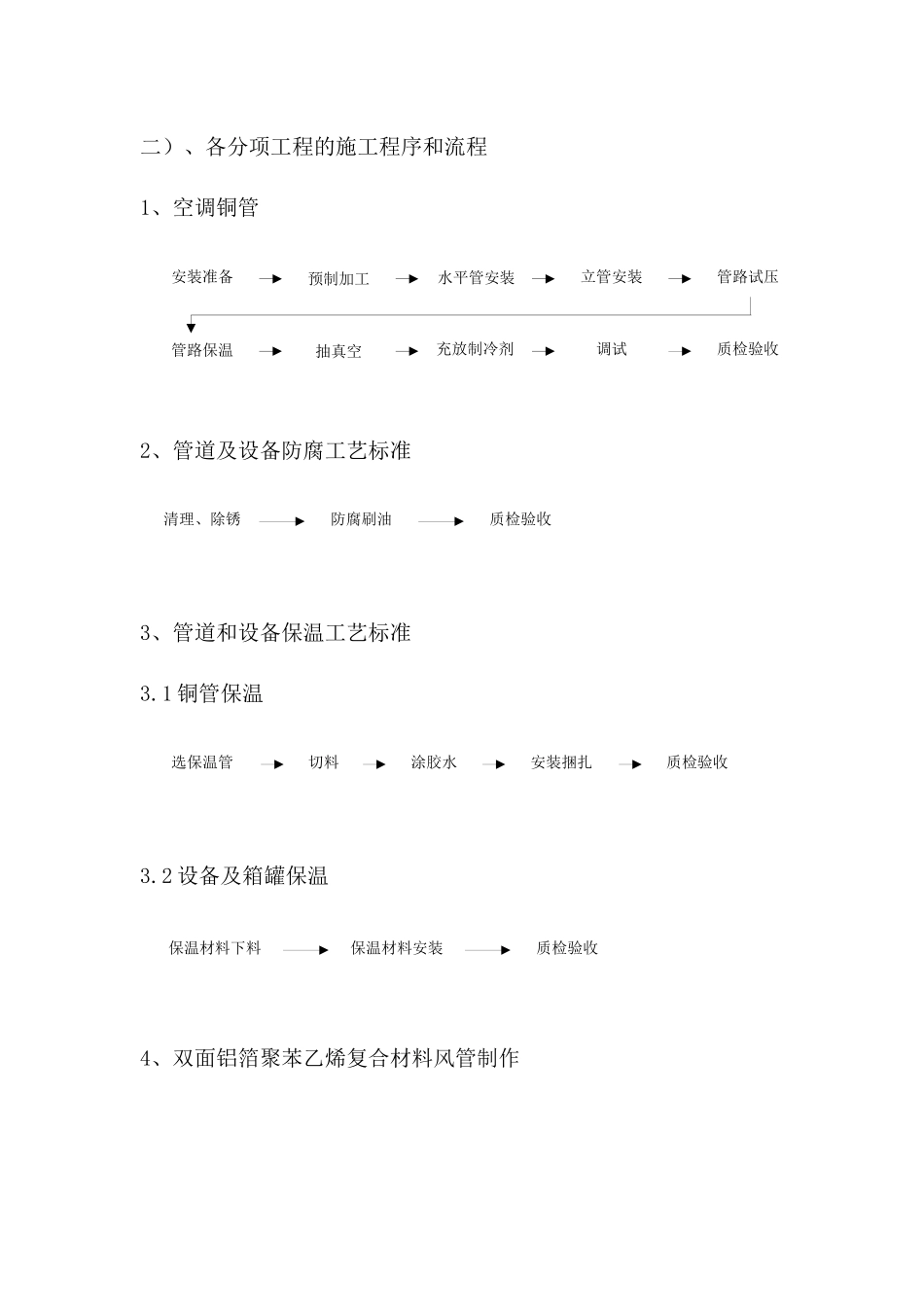

工程概况及特点一、工程概况本项目位于许昌市社会福利院院内（许昌市延安路北段）。总建筑面积24541.16㎡，其中地下室建筑面积为2602.62㎡，地上建筑面积为21938.51㎡。地上主楼十五层，裙房四层，地下一层。总投资约860万元。招标范围为本工程招标文件、图纸范围、工程量清单范围内的所有内容。本施工组织设计根据本工程暖通空调施工图、按国家颁布的现行施工及验收规范、施工规程和有关的工艺标准进行编制。开工前我们将根据会深厚的施工图和建设单位对本方案提出的修改意见等，对本工程的施工组织设计做进一步的完善和细化，在此基础上根据各分项工程的有关要求，以质量手册和程序文件为指导，编制详尽的项目质量计划以确保本工程施工的顺利进行。a)建设单位提供的建筑施工图纸配合土建预留预埋修建临时设施人员机具配备材料采购验收技术交底图纸会审了解现场编制施工组织方案b)GB50243-2002《通风与空调工程施工及验收规范》c)GB304-88《通风与空调工程质量检验评定标准》d)GB50231-98《机械设备安装工程施工及验收通用规范》e)GB50275-98《压缩机、风机、泵安装工程施工及验收规范》f)GB50268-97《给排水管道工程施工及验收规范》g)GBJ242-82《采暖与卫生工程施工及验收规范》h)JGJ33-86《建筑机械使用安全技术规范》i)JGJ46-88《施工现场临时用电安全技术规范》j)GBJ66-84《制冷设备安装工程施工及验收通用规范》k)《建筑安装工人安全技术操作规范》l)《建筑设备安装分项工程施工工艺标准》分部工程的施工方法安装施工方案和主要施工方法一）、施工程序方案安装准备水平管安装预制加工管路保温管路试压立管安装抽真空充放制冷剂调试质检验收清理、除锈防腐刷油质检验收选保温管切料涂胶水安装捆扎质检验收保温材料下料保温材料安装质检验收二）、各分项工程的施工程序和流程1、空调铜管2、管道及设备防腐工艺标准3、管道和设备保温工艺标准3.1铜管保温3.2设备及箱罐保温4、双面铝箔聚苯乙烯复合材料风管制作风管板材下料剪切开槽折边涂胶水成型法兰下料连接质检验收三）、主要施工方法本工程为舒适性空调系统，在施工过程中，执行《通风与空调工程施工与验收规范》GB50243-2002、《通风与空调工程质量评定标准》，贯彻我方的质量体系，严格按照规范施工，确保工程合格。为了顺利进行和保证工程质量与进度，特制定以下施工程序和技术措施：室内机安装→确定管道走向，管道穿墙处放置套管→冷媒管道工程→冷凝水排水管工程→遥控器线管、线盒安装→遥控器、信号线排放和连接→室外机工程→气密性试验→抽真空→嗽叭口、焊接部位保温绝热→检漏并修补→追加充填制冷剂→室内外机连接动力线→安装内机面板→开机试运转并调节→交付说明书等资料，并培训操作人员安装规范及标准如下：室内机安装操作步骤：决定安装位置→标志安装位置→安装悬挂电器栓→安装室内机。安装位置的三要点：1.高度：注意最后面向天花板表面。2.水平：水平装配是很重要的。3.方向：室内机必须与天花板可见结合处呈直线状态。具体安装要点：1.悬挂电器栓必须足以承受室内机的重量。2.安装前必须检查核对室内机型号。3.注意校正主要的设备，注意管道布置的流向。4.正确地留下足够的维修空间，必要时可留一尺寸400×400的观察孔。5.安装时应保证有合适的凝结水管位置。冷媒配管作业工程作业顺序：安装室内机→按设计尺寸配管→临时安装管道→置换氮气→上锡→吹净→气密性试验→真空干燥。冷媒配管三原则：1.干燥：外部雨水、工程用水侵入，管内凝结水形成。注意：a.需采用专用真空泵并连接截止阀b.真空要达到-755mmHg以下2.清洁：焊接时管内形成氧化物，外部尘埃、夹杂物侵入。3.气密性：焊接不完全，喇叭口漏气。注意：a.捡漏时应采用R410A用捡漏仪b.保压时应加压至4.0MPa焊接时替换氮气的方法：1.若焊接时没有把氮气充入正在焊接中的冷媒管道，管道表面会产生氧化物气泡，它们通过管道会引起系统的各种危险，如压缩机和阀门系统的某些功能会损失。为避免该问题，焊接时将氮气吹过冷媒管，该操作就是氮气替换作业。2.使用气体必须是氮气，氧气、二氧化碳和氟利昂等均是不合适的。在替换作业时...
