自力式调节阀的工作原理自力式调节阀主要是依靠流经阀内介质自身的压力、温度作为能源驱动阀门自动工作,不需要外接电源和二次仪表
这种自力式调节阀都利用阀输出端得反馈信号(压力、压差、温度)通过信号管传递到执行机构驱动阀瓣改变阀门的开度,达到调节压力、流量、温度的目的
这种调节阀又分为直接作用式和间接作用式两种
直接作用式又称为弹簧负载式,其结构内有弹性元如
件弹簧、波纹管、波纹管式的温包等,利用弹性力与反馈信号平衡的原理
间接作用式调节阀,增加了一个指挥器(先导阀)它起到对反馈信号的放大作用然后通过执行机构,驱动主阀阀瓣运动达到改变阀开度的目的
如果是压力调节阀,反馈信号就是阀的出口压力,通过信号管引入执行机构
如果是流量调节阀,阀的出口处就有一个孔板(或者是其他阻力装置)由孔板两端取出压差信号引入执行机构

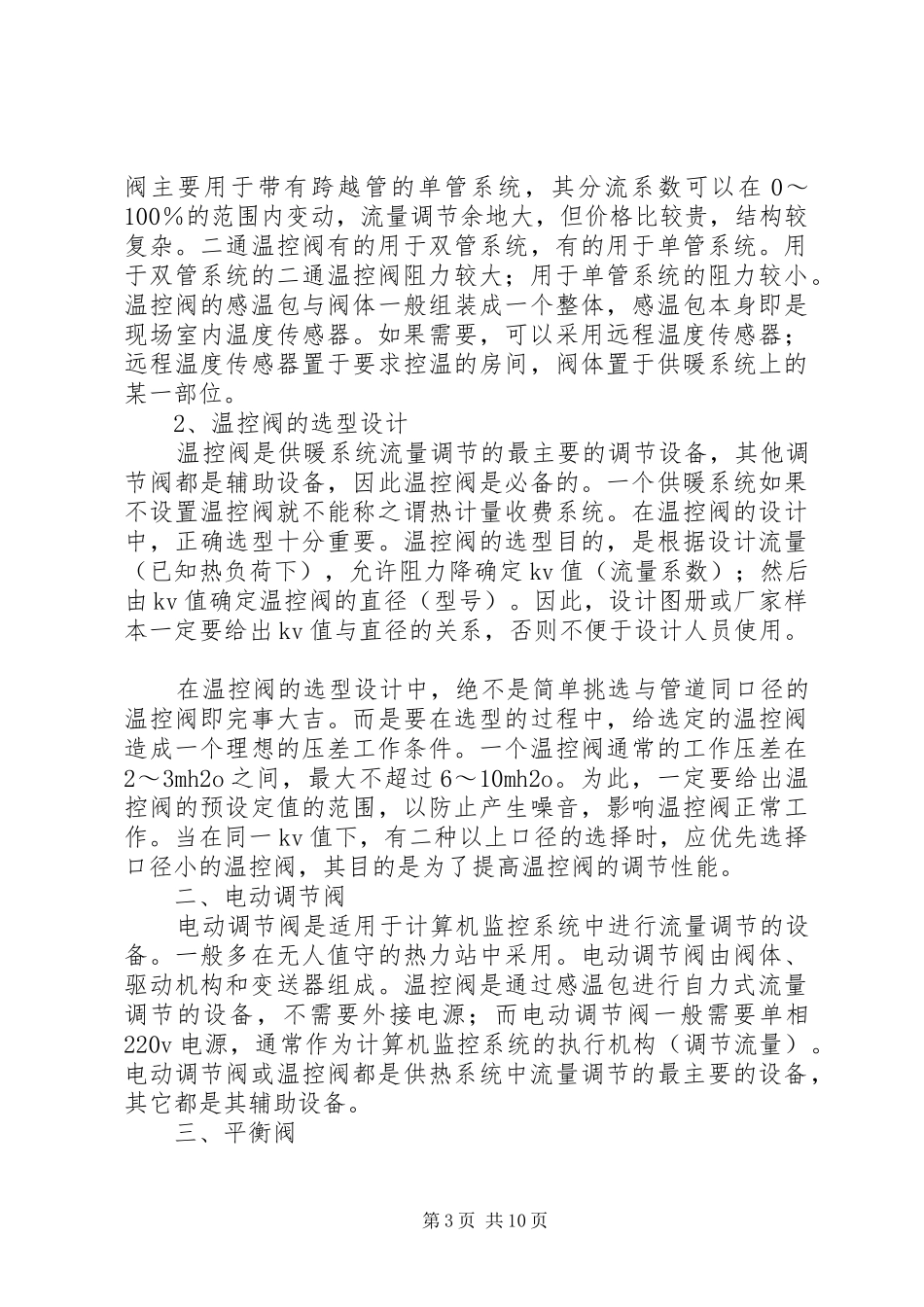

如果是温度调节阀,阀的出口就有温度传感器(或者温包)通过温度传感器内介质的热胀冷缩驱动执行机构
第二篇:高压调门(高压调节阀)执行机构的工作原理高压调门(高压调节阀)执行机构的工作原理高压调节阀执行机构属连续控制型执行机构,可以将高压调节汽阀控制在任一位置上,成比例地调节进汽量以适应汽轮机运行的需要
经计算机运算处理后的开大或关小高压调节汽阀的电气信号经过伺服放大器放大后,在电液伺服阀中将电气信号转换为液压信号,使电液伺服阀主阀芯移动,并将液压信号放大后控制高压抗燃油油的通道,使高压抗燃油油进入执行机构活塞杆下腔,使执行机构活塞向上移动,带动高压调节汽阀使之开启,或者是使压力油自活塞杆下腔泄出,借弹簧力使活塞下移,关闭高压调节汽阀
当执行机构活塞移动时,同时带动二个线性位移传感器(lvdt),将执行机构活塞的位移转换成电气信号,作为负反馈信号与前面计算机处理后送来的信号相叠加,输入第1页共10页伺服放大器
当伺服放大器输入信号为零时,伺服阀的主阀回到中间位置,不再有高压油通
