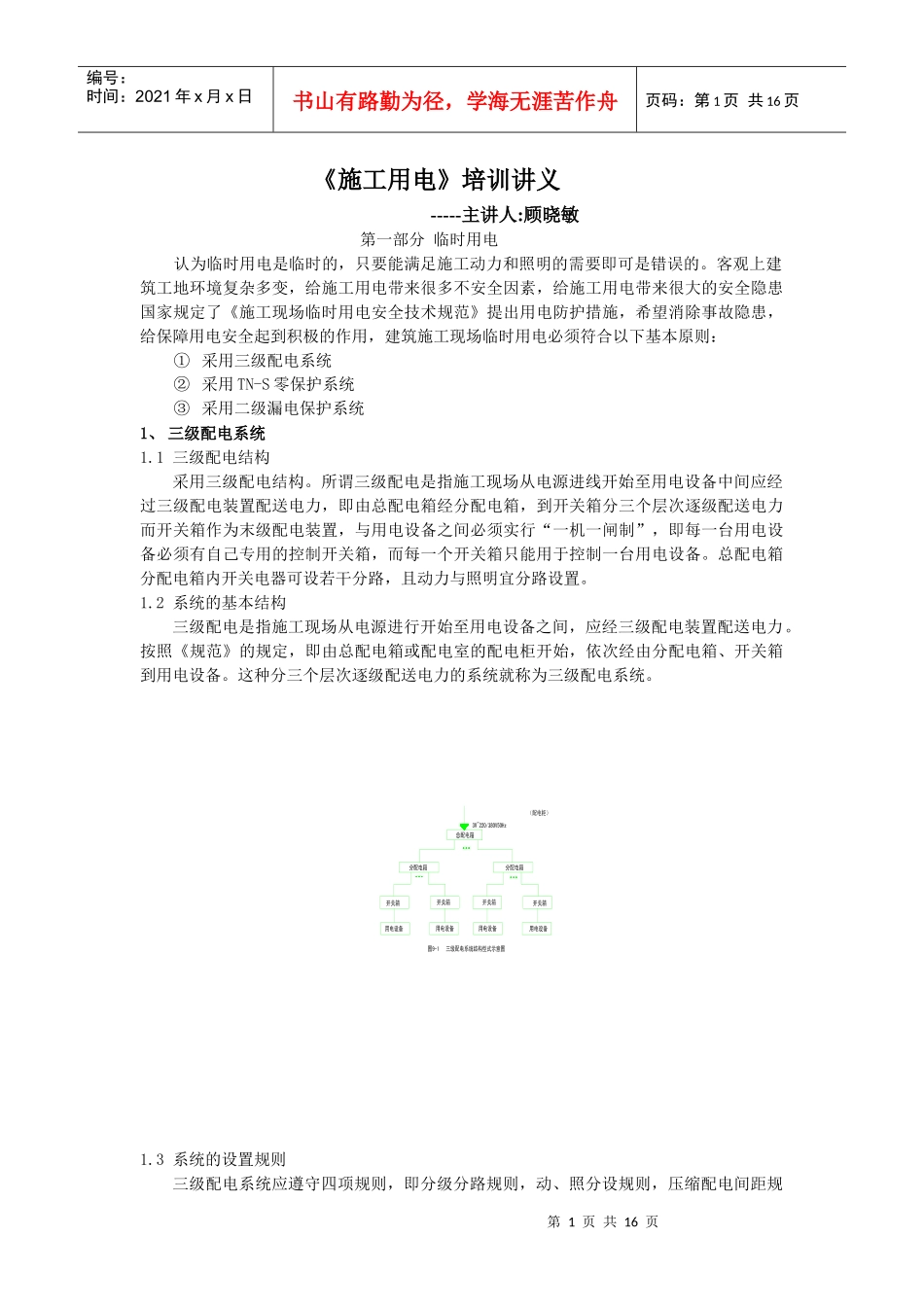

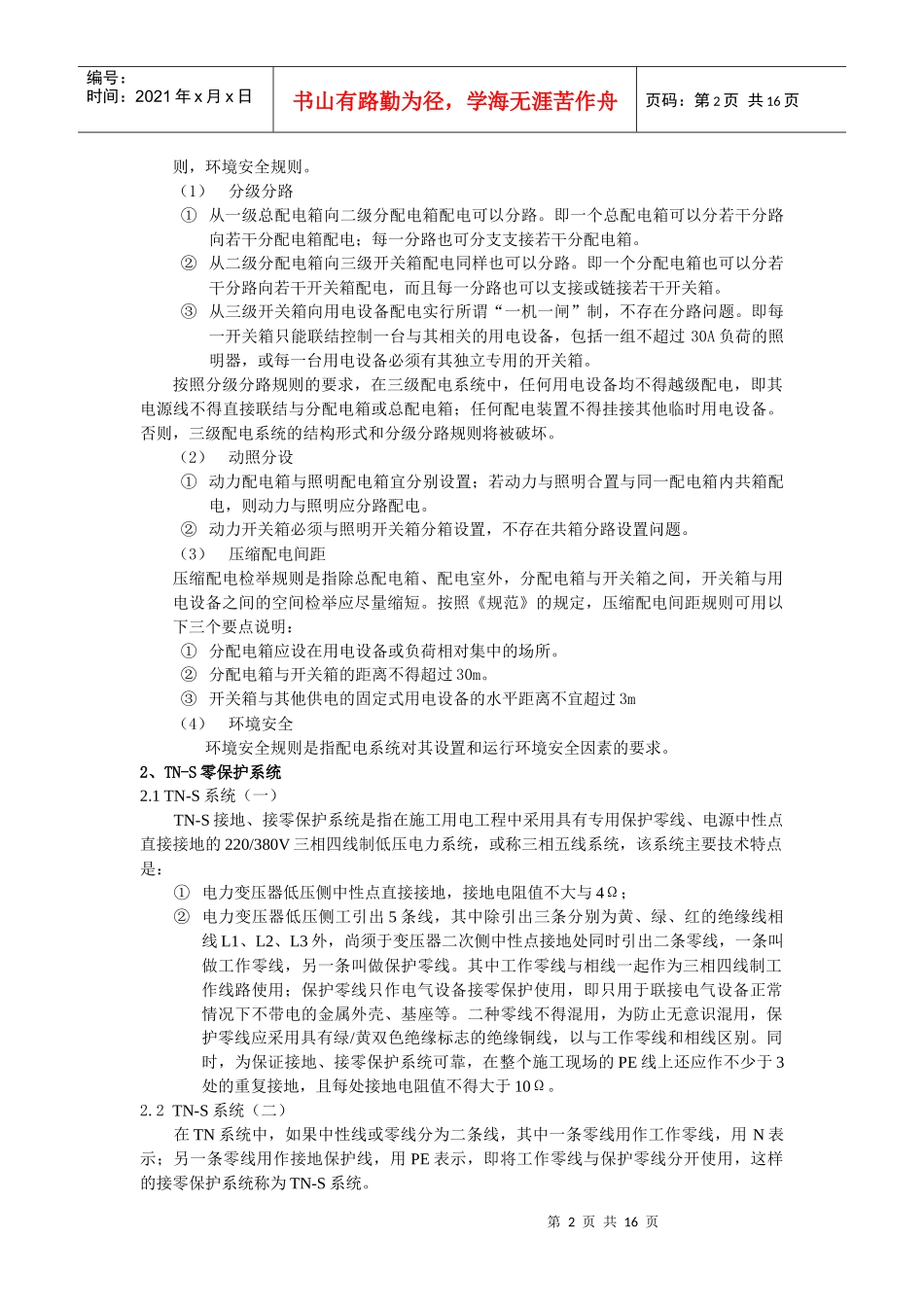

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页《施工用电》培训讲义-----主讲人:顾晓敏第一部分临时用电认为临时用电是临时的，只要能满足施工动力和照明的需要即可是错误的。客观上建筑工地环境复杂多变，给施工用电带来很多不安全因素，给施工用电带来很大的安全隐患国家规定了《施工现场临时用电安全技术规范》提出用电防护措施，希望消除事故隐患，给保障用电安全起到积极的作用，建筑施工现场临时用电必须符合以下基本原则：①采用三级配电系统②采用TN-S零保护系统③采用二级漏电保护系统1、三级配电系统1.1三级配电结构采用三级配电结构。所谓三级配电是指施工现场从电源进线开始至用电设备中间应经过三级配电装置配送电力，即由总配电箱经分配电箱，到开关箱分三个层次逐级配送电力而开关箱作为末级配电装置，与用电设备之间必须实行“一机一闸制”，即每一台用电设备必须有自己专用的控制开关箱，而每一个开关箱只能用于控制一台用电设备。总配电箱分配电箱内开关电器可设若干分路，且动力与照明宜分路设置。1.2系统的基本结构三级配电是指施工现场从电源进行开始至用电设备之间，应经三级配电装置配送电力。按照《规范》的规定，即由总配电箱或配电室的配电柜开始，依次经由分配电箱、开关箱到用电设备。这种分三个层次逐级配送电力的系统就称为三级配电系统。1.3系统的设置规则三级配电系统应遵守四项规则，即分级分路规则，动、照分设规则，压缩配电间距规第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页则，环境安全规则。（1）分级分路①从一级总配电箱向二级分配电箱配电可以分路。即一个总配电箱可以分若干分路向若干分配电箱配电；每一分路也可分支支接若干分配电箱。②从二级分配电箱向三级开关箱配电同样也可以分路。即一个分配电箱也可以分若干分路向若干开关箱配电，而且每一分路也可以支接或链接若干开关箱。③从三级开关箱向用电设备配电实行所谓“一机一闸”制，不存在分路问题。即每一开关箱只能联结控制一台与其相关的用电设备，包括一组不超过30A负荷的照明器，或每一台用电设备必须有其独立专用的开关箱。按照分级分路规则的要求，在三级配电系统中，任何用电设备均不得越级配电，即其电源线不得直接联结与分配电箱或总配电箱；任何配电装置不得挂接其他临时用电设备。否则，三级配电系统的结构形式和分级分路规则将被破坏。（2）动照分设①动力配电箱与照明配电箱宜分别设置；若动力与照明合置与同一配电箱内共箱配电，则动力与照明应分路配电。②动力开关箱必须与照明开关箱分箱设置，不存在共箱分路设置问题。（3）压缩配电间距压缩配电检举规则是指除总配电箱、配电室外，分配电箱与开关箱之间，开关箱与用电设备之间的空间检举应尽量缩短。按照《规范》的规定，压缩配电间距规则可用以下三个要点说明：①分配电箱应设在用电设备或负荷相对集中的场所。②分配电箱与开关箱的距离不得超过30m。③开关箱与其他供电的固定式用电设备的水平距离不宜超过3m（4）环境安全环境安全规则是指配电系统对其设置和运行环境安全因素的要求。2、TN-S零保护系统2.1TN-S系统（一）TN-S接地、接零保护系统是指在施工用电工程中采用具有专用保护零线、电源中性点直接接地的220/380V三相四线制低压电力系统，或称三相五线系统，该系统主要技术特点是：①电力变压器低压侧中性点直接接地，接地电阻值不大与4Ω；②电力变压器低压侧工引出5条线，其中除引出三条分别为黄、绿、红的绝缘线相线L1、L2、L3外，尚须于变压器二次侧中性点接地处同时引出二条零线，一条叫做工作零线，另一条叫做保护零线。其中工作零线与相线一起作为三相四线制工作线路使用；保护零线只作电气设备接零保护使用，即只用于联接电气设备正常情况下不带电的金属外壳、基座等。二种零线不得混用，为防止无意识混用，保护零线应采用具有绿/黄双色绝缘标志的绝缘铜线，以与工作零线和相线区别。同时，为保证接地、接零保护系统可靠，在整个施工现场的PE线上还应作不少于3处的重复接地，且每处接地电阻值不...
