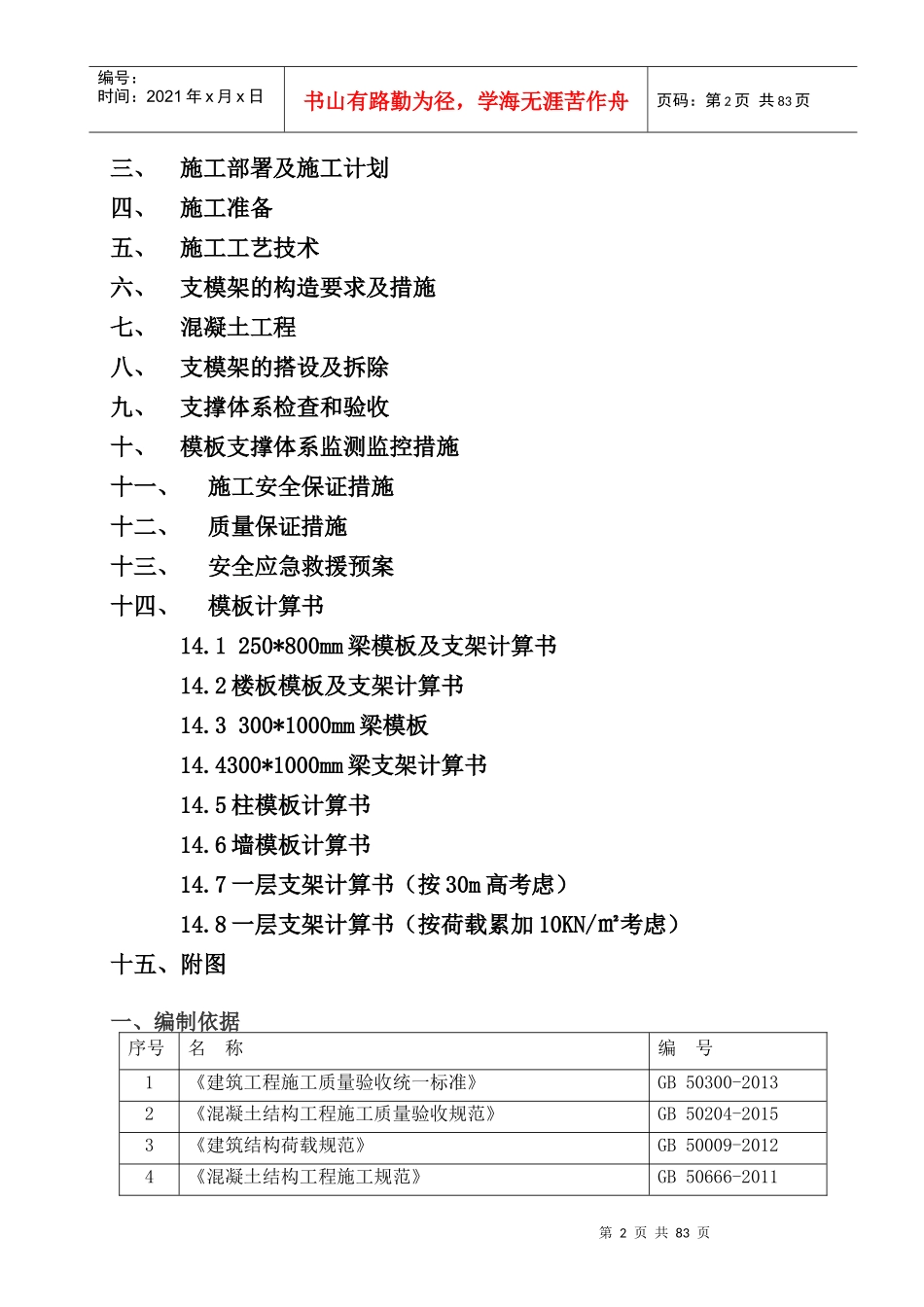

小壁林区新增防火瞭望塔高支模专项方案编制人：审核人：审批人：2017年5月27日目录一、编制依据二、工程概括第2页共83页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共83页三、施工部署及施工计划四、施工准备五、施工工艺技术六、支模架的构造要求及措施七、混凝土工程八、支模架的搭设及拆除九、支撑体系检查和验收十、模板支撑体系监测监控措施十一、施工安全保证措施十二、质量保证措施十三、安全应急救援预案十四、模板计算书14.1250*800mm梁模板及支架计算书14.2楼板模板及支架计算书14.3300*1000mm梁模板14.4300*1000mm梁支架计算书14.5柱模板计算书14.6墙模板计算书14.7一层支架计算书（按30m高考虑）14.8一层支架计算书（按荷载累加10KN/㎡考虑）十五、附图一、编制依据序号名称编号1《建筑工程施工质量验收统一标准》GB50300-20132《混凝土结构工程施工质量验收规范》GB50204-20153《建筑结构荷载规范》GB50009-20124《混凝土结构工程施工规范》GB50666-2011第3页共83页第2页共83页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共83页5《建筑施工模板安全技术规范》JGJ162-20086《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20117《危险性较大的分部分项工程安全管理办法》建质[2009]87号8《建设工程高大模板支撑系统施工安全监督管理导则》建质[2009]254号9《混凝土模板用胶合板》GB/T17656-200810《建筑施工高处作业安全技术规范》JGJ80-201611《建筑施工安全检查标准》JGJ59-201112《施工现场临时用电安全技术规范》JGJ46-200513《建设工程施工现场消防安全技术规范》GB50720-201114本工程施工设计图纸15本工程施工组织设计15PNPM安全计算软件二、工程概况2.1参建单位序号项目内容1工程名称新增防火瞭望塔2工程地址河北省石家庄市小壁林区3建设单位石家庄市小壁林区管理处4勘察单位中国兵器工业北方勘察设计研究院有限公司5设计单位北方工程设计研究院有限公司6监理单位河北德诚工程项目管理有限公司7施工单位2.2设计简介本工程为小壁林区新增防火瞭望塔，新增防火瞭望塔主要功能为展览、监测，占地面积为260.4㎡，建筑面积260.4㎡，构筑物塔面积270.6㎡，总建筑面积531㎡。建筑物层数地上一层，建筑高度5.14m，构筑物塔高29.85（结构标高）。结构形式为框架剪力墙结构，位于河北省石家庄市小壁林区,建筑类别为公建，建筑物设计使用年限50年，抗震设防烈度六度，抗震设防类别标准设防类；本工程的一层梁最大截面为250*800mm，位于框架四周，楼板厚度150mm,一层顶标高4.5m。二层最大梁截面为300*1000mm，板标高26.31m，板为半径6m的圆，板厚100mm。砼强度均为C30。二层板支撑高度达到21.81，超过了8m达到了论证要求。（后面附平面图）三、施工总体部署第4页共83页第3页共83页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共83页3.1施工管理组织机构3.2安全、质量组织机构人员序号职务姓名主要工作安排1项目经理负责工程全面统筹工作，为安全、质量生产第一负责人2项目技术负责人主管技术管理工作，负责现场技术工作，编制施工方案，对现场施工、技术工作总负责3项目副经理负责施工生产、进度、安全、质量，现场组织协调4施工员负责现场人员的调配、施工现场进度、质量、安全。5安全员具体负责施工生产安全、文明施工，负责工作安全生产、检查等的全面工作。6质检员负责各工种各工序质量监督、验收。7试验员负责工程材料的试验、检验工作。8材料员负责采购工程材料及材料的质量、进度、运输。9资料员负责材料的进场、收集、整理、登记、发放工作3.3施工进度计划时间施工内容天数项目副经理：***技术负责人***土建质量员***材料员***各施工班组长、组员见证取样员***资料员***项目经理：***施工员***安全员***第5页共83页第4页共83页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共83页6月3日一层支模、砼407月18日二层支架及墙柱砼37月22日三层支架及墙柱砼37月25日四层支架及墙柱砼37月28日五层支架及墙柱砼38月31日六层支架及墙柱砼39月3日七层支架及墙柱砼39月6日八...
