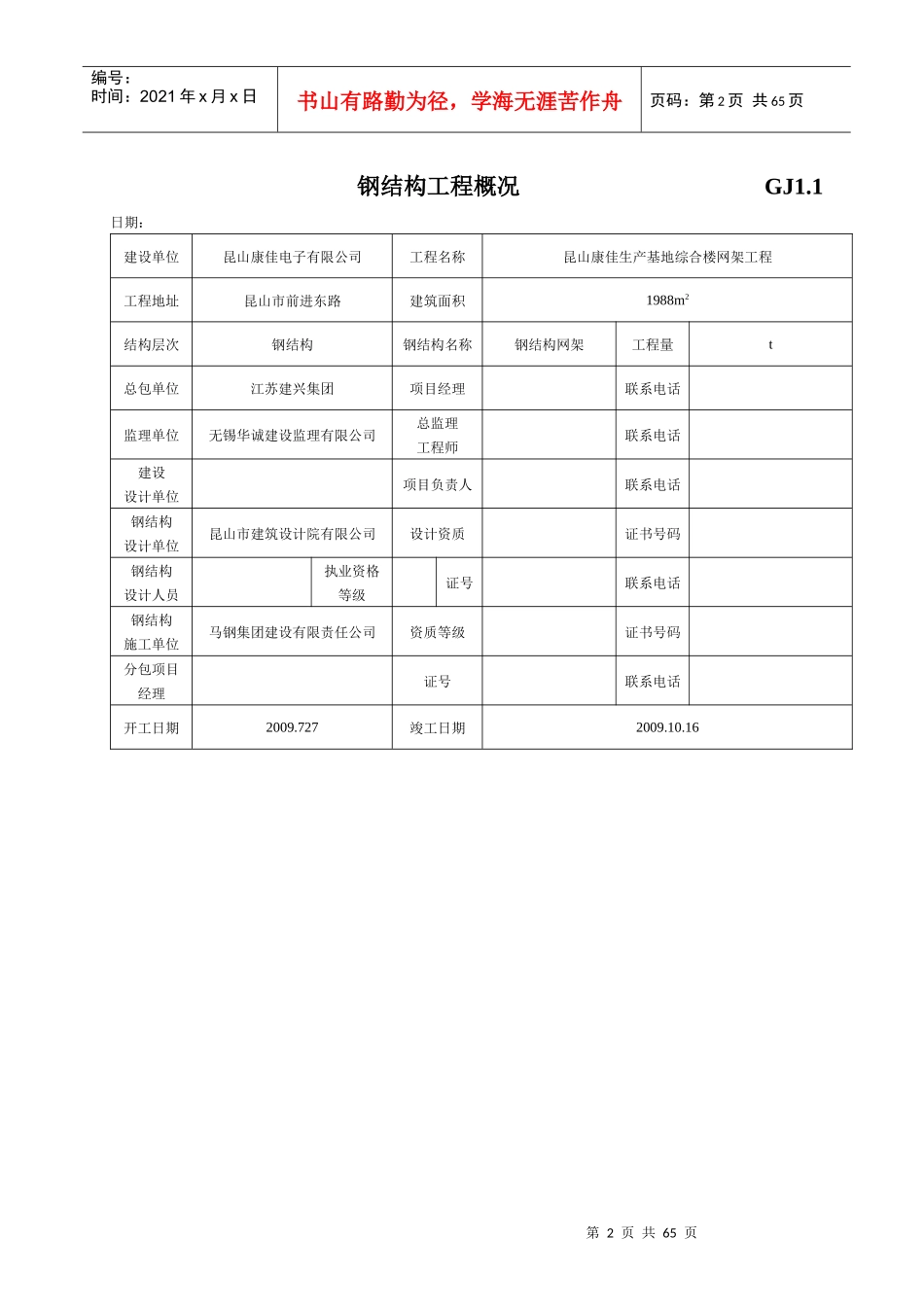

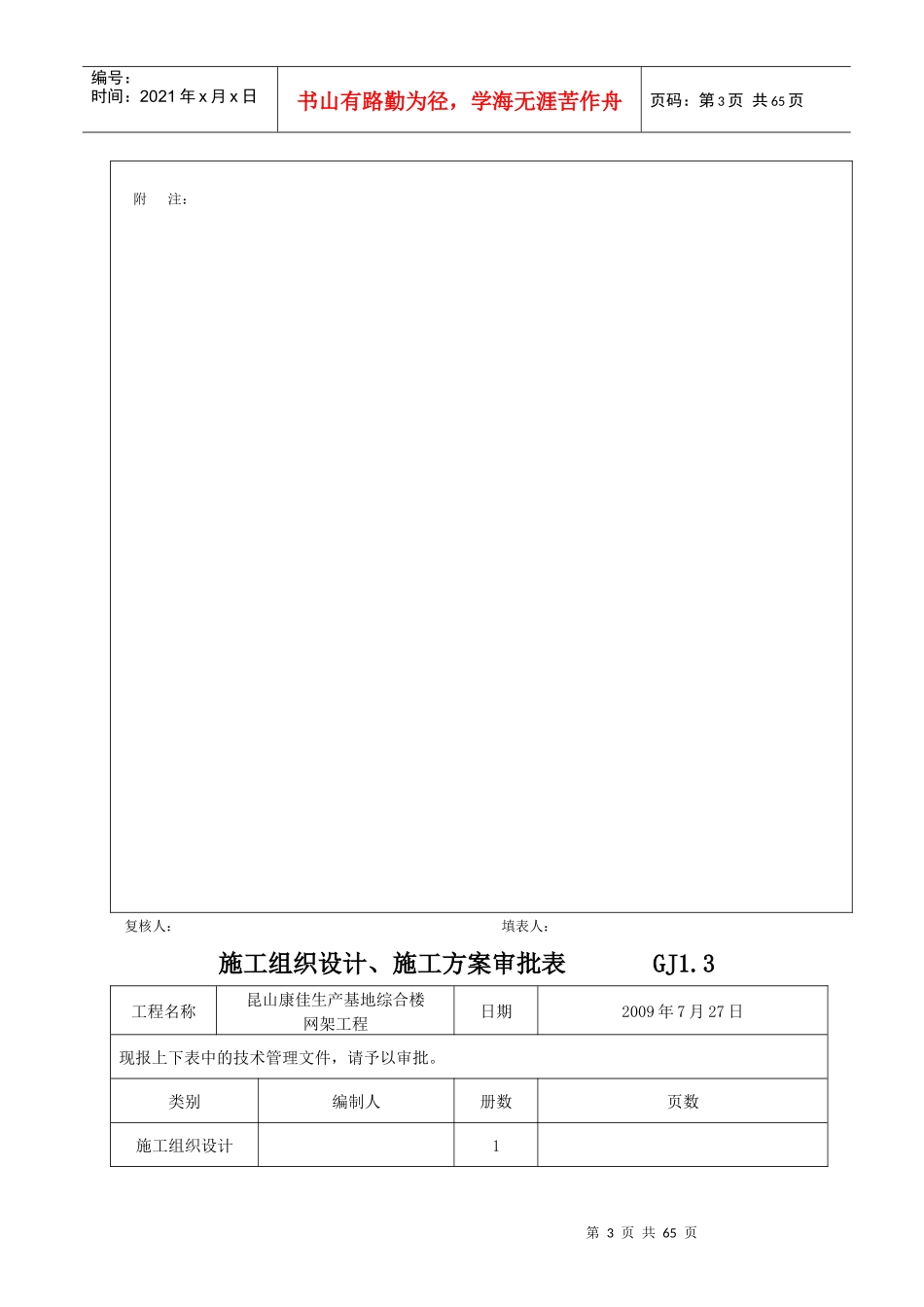

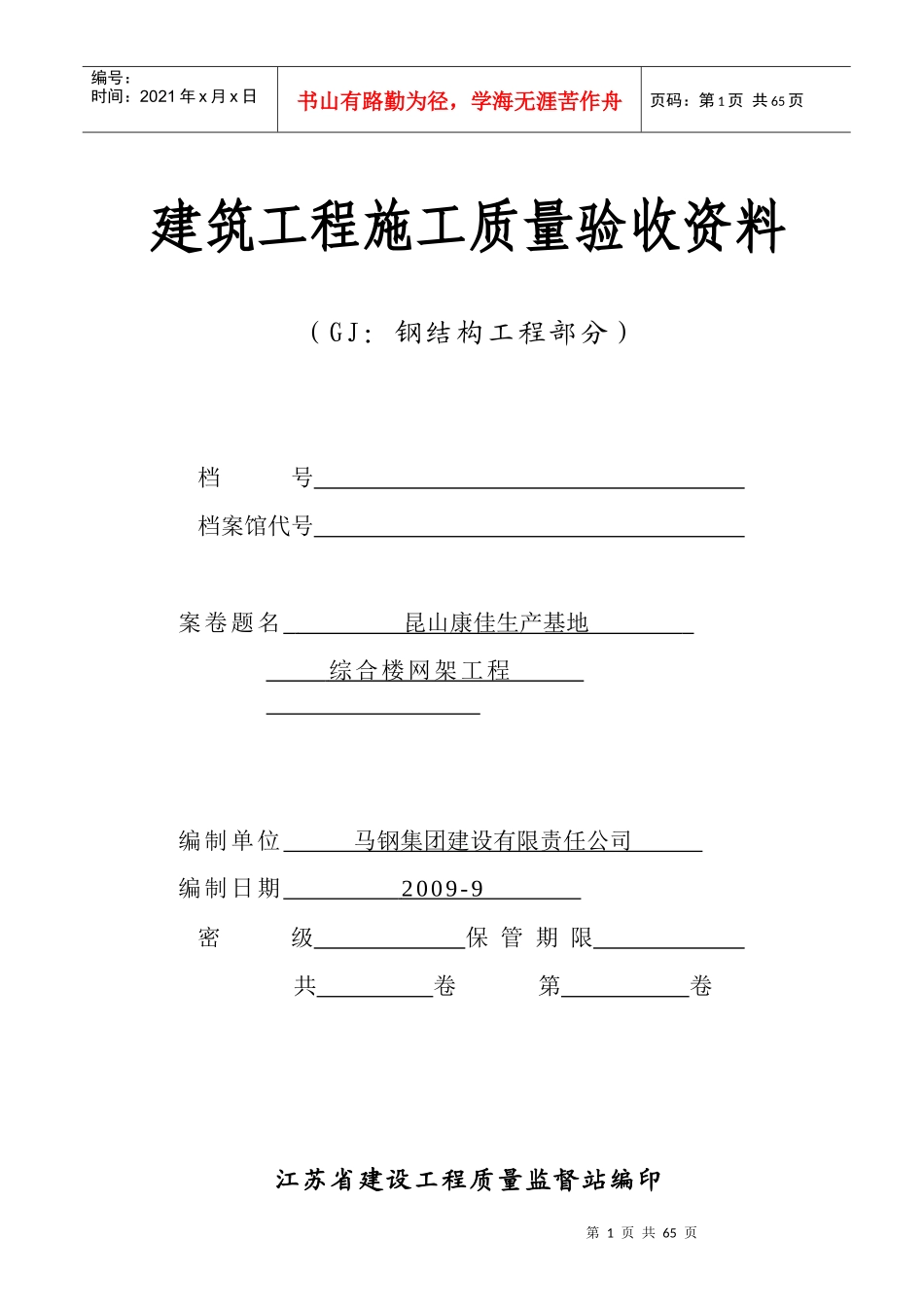

第1页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共65页建筑工程施工质量验收资料（GJ：钢结构工程部分）档号档案馆代号案卷题名昆山康佳生产基地综合楼网架工程编制单位马钢集团建设有限责任公司编制日期2009-9密级保管期限共卷第卷江苏省建设工程质量监督站编印第2页共65页第1页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共65页钢结构工程概况GJ1.1日期：建设单位昆山康佳电子有限公司工程名称昆山康佳生产基地综合楼网架工程工程地址昆山市前进东路建筑面积1988m2结构层次钢结构钢结构名称钢结构网架工程量t总包单位江苏建兴集团项目经理联系电话监理单位无锡华诚建设监理有限公司总监理工程师联系电话建设设计单位项目负责人联系电话钢结构设计单位昆山市建筑设计院有限公司设计资质证书号码钢结构设计人员执业资格等级证号联系电话钢结构施工单位马钢集团建设有限责任公司资质等级证书号码分包项目经理证号联系电话开工日期2009.727竣工日期2009.10.16第3页共65页第2页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共65页附注：复核人：填表人：施工组织设计、施工方案审批表GJ1.3工程名称昆山康佳生产基地综合楼网架工程日期2009年7月27日现报上下表中的技术管理文件，请予以审批。类别编制人册数页数施工组织设计1第4页共65页第3页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共65页施工方案内容附后申报简述：钢结构网架工程施工方案。申报部门（分包单位）：马钢集团建设有限责任公司申报人：审核意见：同意按此方案施工。□有□无附页总承包单位名称：审核：审核日期：年月日审批意见：审批结论：□同意□修改后报□重新编制审批部门（单位）：审批人：日期：年月日注：附施工组织设计技术交底记录GJ1.4工程名称昆山康佳生产基地综合楼网架工程施工单位马钢集团建设有限责任公司第5页共65页第4页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共65页交底提要：网架安装交底内容：1.对网架安装的质量控制①对土建控制:要求做到零部件堆放场地合理,不易损坏和丢失,预埋板表面清洁,轴线和标高、几何尺寸准确，其基本要求为纵横向长度偏差不大于±30mm，预埋件足够大，中心偏移不大于20mm，周边相邻预埋件高差不大于10mm，最大预埋件高差不大于15mm；②对网架安装的要求;a螺栓应拧紧到位,不允许套筒接触面有肉眼可观察到的缝隙。b杆件不允许存在超过规定的弯曲。c已安装网架零部件表面清洁，完整，不损伤，不凹陷，不错装，对号准确，发现错装及时更换。d油漆厚度和质量要求必须达到设计规范规定。e网架节点中心偏移不大于1.5mm,且单锥体网格长度不大于±1.5mm。f整体网架安装后纵横向长度不大于L/2000，且不大于30mm，支座中心偏移不大于L/3000，且不大于30mm。g相邻支座高差不大于15mm，最高与最低点支座高差不大于30mm。h空载挠度控制在L/800之内。技术负责人交底人接受交底人注：本记录一式两份，一份交接收交底人，一份存档。技术交底记录第6页共65页第5页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共65页GJ1.4工程名称昆山康佳生产基地综合楼网架工程施工单位马钢集团建设有限责任公司交底提要：檩条、彩板安装交底内容：（1）压型板a.压型钢板成型后,其基板不应有裂纹。检查数量为计件数抽查5%,且不少于10件。b.涂层和镀层不应有肉眼可见的裂纹、剥落和擦痕等缺陷.按计件数抽查5%,且不少于10件。c.压型钢板的尺寸允许偏差应符合下表的规定。检查数量为计件数抽查5%,且不少于10件。压型金属板的尺寸允许偏差(mm)项目允许偏差波距±2.0波高压型钢板截面高度≤70+10.0，截面高度＞70+6.0，侧向弯曲再测量长度L1的范围内20.0注：L1为测量长度，指板长扣除两端各0.5m后的实际长度（小于10m）或扣除后任选的10m长度。d.压型金属板施工现场制作允许偏差应符合下表规定。检查数量按计件数抽查5%，且不少于10件。压型金属板施工现场制作的允许偏差（mm）项目允许偏差压型金属板的覆盖宽度...
