建筑制图CAD绘制工程图平面图的绘制课件VIP免费

建筑制图CAD绘制工程图平面图的绘制课件_第1页
1/29

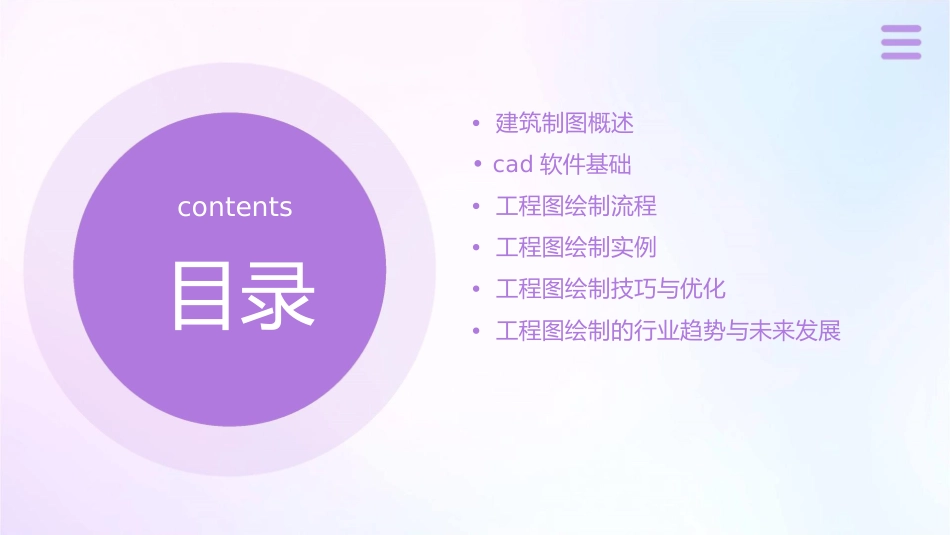

建筑制图CAD绘制工程图平面图的绘制课件_第2页
2/29

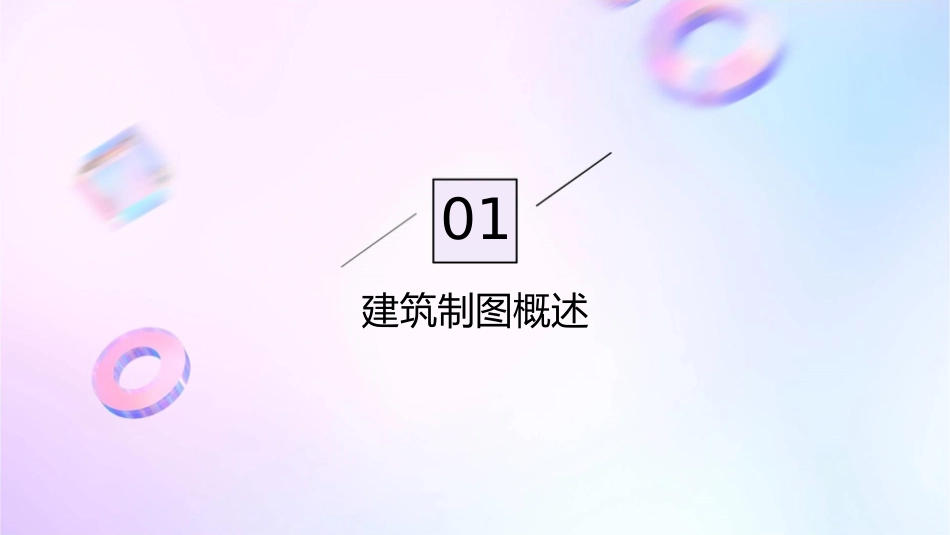

建筑制图CAD绘制工程图平面图的绘制课件_第3页
3/29
建筑制图cad绘制工程图平面图的绘制课件•建筑制图概述•cad软件基础contents•工程图绘制流程•工程图绘制实例目录•工程图绘制技巧与优化•工程图绘制的行业趋势与未来发展01建筑制图概述建筑制图的基本概念建筑制图建筑制图是将建筑物的形状、大小、结构以及相关技术要求用正投影法绘制成图的过程。建筑制图的基本要素建筑制图主要包括图样、尺寸和文字说明三个基本要素。建筑制图的发展历程古代建筑制图古代建筑制图主要依靠手绘,技法较为简单,主要用于表达建筑物的外观和结构。近代建筑制图随着科技的发展,近代建筑制图开始采用计算机辅助设计(CAD)技术,使制图更加精确、便捷。建筑制图的基本规范制图标准建筑制图必须遵循一定的国家标准和行业规范,如《房屋建筑制图统一标准》等。图样表达建筑制图的图样表达应清晰、准确、完整,符合规范要求。02cad软件基础cad软件的基本概念010203图形绘制图形编辑计算机辅助设计使用计算机软件来帮助设计师进行设计工作。利用cad软件绘制平面图、立面图、剖面图等图形。对已绘制的图形进行编辑、修改、完善。cad软件的界面介绍菜单栏工具栏包含cad软件的所有功能,包括文件操作、绘图工具、修改工具等。将常用命令以图标形式排列,方便用户快速访问。绘图区命令行窗口用于显示和编辑图形的地方。显示当前正在执行的命令,也可以输入命令和参数。cad软件的常用命令直线圆矩形使用该命令可以绘制直线,可以输入起点和终点,也可以输入长度和角度。使用该命令可以绘制圆,可以输入圆心和半径,也可以输入直径和角度。使用该命令可以绘制矩形,可以输入四个角点的坐标,也可以输入宽度和高度。010402050306删除移动复制使用该命令可以删除不需要的图形元素。使用该命令可以将图形元素移动到指定位置。使用该命令可以复制图形元素,并生成多个相同的图形。03工程图绘制流程绘制轴网轴网的概念轴网的作用绘制轴网的方法建筑轴网是指在建筑平面图中,按照一定规则布置的水平和垂直线,用于确定建筑物形状和尺寸。轴网是建筑制图的基础,它决定了建筑物的形状、大小和位置,同时也是施工和预算的重要依据。在CAD软件中,可以通过“绘制轴网”功能或者“轴网”命令来绘制轴网。在绘制轴网时,需要输入轴网的间距、尺寸和方向等参数。绘制墙体墙体的概念01墙体是建筑物的承重和围护结构,它决定了建筑物的保温、隔热、隔音等性能。墙体的类型02根据材料和功能的不同,墙体可以分为承重墙、非承重墙、保温墙、隔音墙等。绘制墙体的一般步骤03在CAD软件中,可以通过“绘制墙体”功能或者“墙体”命令来绘制墙体。在绘制墙体时,需要输入墙体的厚度、高度、材料等参数,同时也可以设置墙体的颜色、线型等。绘制门窗门窗的概念门窗是建筑物的开口部分,它用于采光、通风、通行等作用。门窗的类型根据用途和材质的不同,门窗可以分为木门、铁门、铝合金窗、塑钢窗等。绘制门窗的一般步骤在CAD软件中,可以通过“绘制门窗”功能或者“门窗”命令来绘制门窗。在绘制门窗时,需要输入门窗的尺寸、开启方式、材料等参数,同时也可以设置门窗的颜色、线型等。绘制楼梯楼梯的概念楼梯是建筑物的垂直交通工具,它用于连接建筑物的各个楼层。楼梯的类型根据形式和结构的不同,楼梯可以分为直跑楼梯、双跑楼梯、旋转楼梯等。绘制楼梯的一般步骤在CAD软件中,可以通过“绘制楼梯”功能或者“楼梯”命令来绘制楼梯。在绘制楼梯时,需要输入楼梯的踏步高度、踏步宽度、踏步数量等参数,同时也可以设置楼梯的颜色、线型等。绘制阳台阳台的概念阳台的类型绘制阳台的一般步骤阳台是建筑物的室外空间,它用于晾晒衣物、摆放盆栽等作用。根据结构和功能的不同,阳台可以分为悬挑式阳台、嵌入式阳台、转角式阳台等。在CAD软件中,可以通过“绘制阳台”功能或者“阳台”命令来绘制阳台。在绘制阳台时,需要输入阳台的尺寸、悬挑长度、栏杆高度等参数,同时也可以设置阳台的颜色、线型等。04工程图绘制实例绘制客厅平面图确定空间大小和比例绘制墙体轮廓根据客厅的实际大小,确定图纸上的比例尺,以便准确绘制平面图。使用CAD软件的线条工具绘制出客厅的墙体轮廓,包...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

建筑制图CAD绘制工程图平面图的绘制课件
