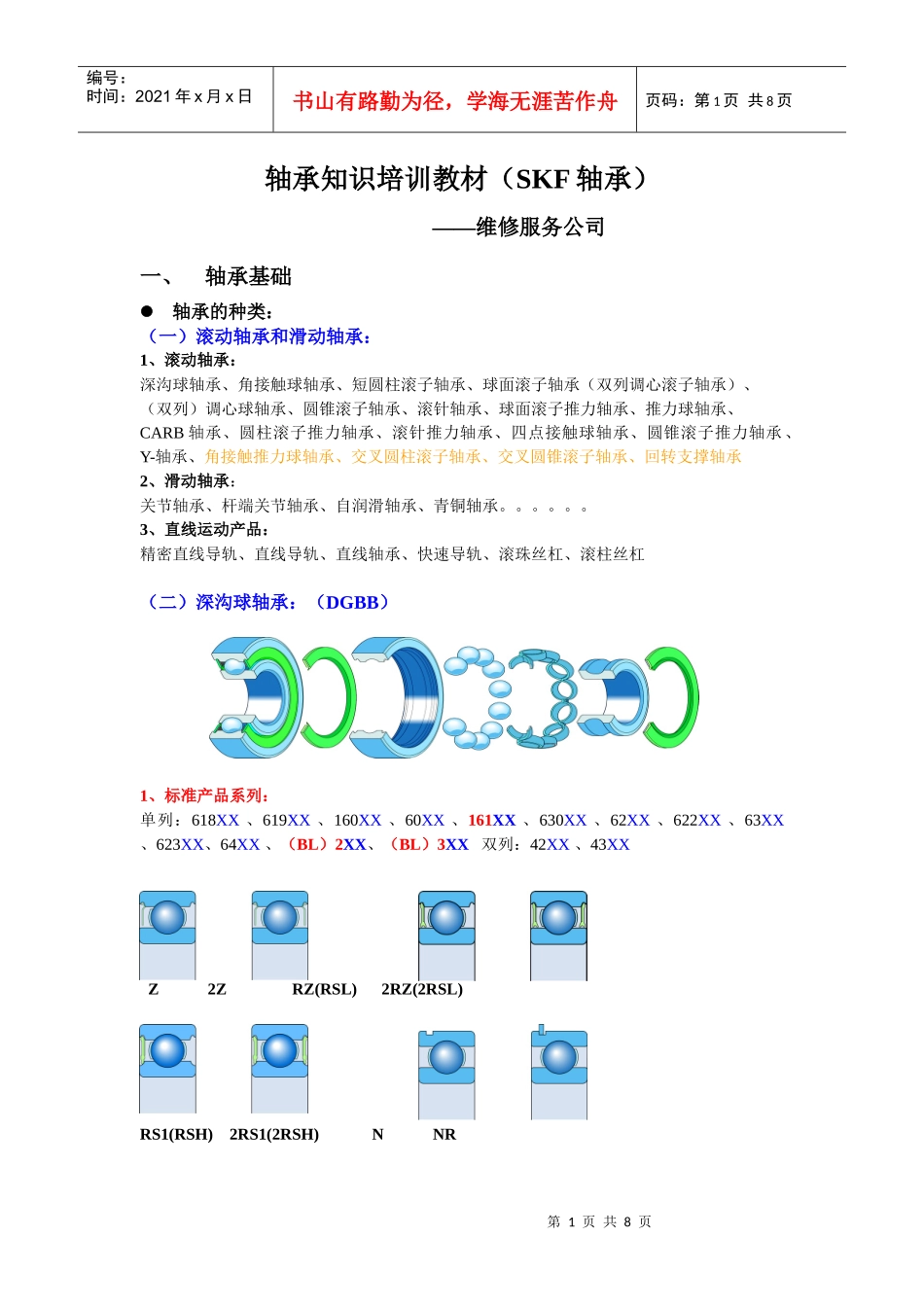

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页轴承知识培训教材（SKF轴承）——维修服务公司一、轴承基础轴承的种类：（一）滚动轴承和滑动轴承：1、滚动轴承：深沟球轴承、角接触球轴承、短圆柱滚子轴承、球面滚子轴承（双列调心滚子轴承）、（双列）调心球轴承、圆锥滚子轴承、滚针轴承、球面滚子推力轴承、推力球轴承、CARB轴承、圆柱滚子推力轴承、滚针推力轴承、四点接触球轴承、圆锥滚子推力轴承、Y-轴承、角接触推力球轴承、交叉圆柱滚子轴承、交叉圆锥滚子轴承、回转支撑轴承2、滑动轴承：关节轴承、杆端关节轴承、自润滑轴承、青铜轴承。。。。。。3、直线运动产品：精密直线导轨、直线导轨、直线轴承、快速导轨、滚珠丝杠、滚柱丝杠（二）深沟球轴承：（DGBB）1、标准产品系列：单列：618XX、619XX、160XX、60XX、161XX、630XX、62XX、622XX、63XX、623XX、64XX、（BL）2XX、（BL）3XX双列：42XX、43XXZ2ZRZ(RSL)2RZ(2RSL)RS1(RSH)2RS1(2RSH)NNR第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页2、微型轴承：（公制）60X、62X、63X、67X、68X、69X（英制）3、防尘盖及密封：（1）防尘盖：SKF：Z、2ZFAG：ZR、2ZRNTN、NSK、KOYO：Z、ZZNACHI：ZE、2ZE（2）密封：标准密封圈的材料为晴橡胶（NBR）其他材料：聚丙烯合成橡胶（ACM）、氟塑料合成橡胶（FKM）、硅树脂接触式密封：SKF：RS1（RSH）、2RS1（2RSH）…….橡胶密封圈带钢板加强，工温度-40℃到+120℃RS2、2RS2………………………..橡胶密封圈带钢板加强，工作温度-60℃到+180℃FAG：RSR、2RSRNTN：LU、LLUNSK：DU、DDUKOYO：RS、2RS（超轻）RD、2RDNACHI：NSE、2NSE非接触式密封：具衬钢板合成橡胶的低摩擦密封，可承受温度-40℃至+120℃SKF：RZ（RSL）、2RZ（2RSL）FAG：RSD、2RSDNTN：LB、LLBNSK：V、VVKOYO：RU、2RUNACHI：NKE、2NKE4、保持架：冲压型模注型机削型后缀：无后缀TN9M，MA，MB材料：1)钢玻璃纤维增强聚酰胺6,6黄铜工作温度：取决于轴承其他零件-50℃到+120℃取决于轴承其他零件速度：60000随保持架体的宽度和是冲压保持架速度(nxdm)max2)运转温度而变1.5-2.0倍3)注：1)少数轴承采用冲压铜保持架,用后缀”Y”表示3)转速增高能力还取决于工作和环境条件(负荷、2)nxdm=转速X轴承平均直径润滑、相邻部件和冷却等)以及轴承的结构钢保持架聚酰胺保持架黄铜保持架5、后缀：A：内部设计经改进。不标注时为标准设计。E：内部设计经改进。不标注时为标准设计。N：轴承外圈有止动槽。NR：同N，及带止动环。（用于轴承轴向定位）J：冲压钢保持架。M：机削黄铜保持架。滚动体定心引导第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页MA：机削黄铜保持架，外环定心引导。MB：机削黄铜保持架，内环定心引导。TN9：玻璃纤维增强聚酰胺6,6模注保持架。Y：铜板冲压保持架。2LS：轴承带双面接触式密封圈。内圈无密封凹槽。/LHT：轴承内充填特殊的高温或低温润滑脂（-40℃到+140℃）/LT：轴承内充填特殊的低温润滑脂（低到-50℃）。/MT：轴承内充填特殊的中温润滑脂（-30℃到+110℃）。/HT：轴承内充填特殊高温润滑脂（到+130℃）。G..：G后跟两个字母。表示轴承内充填非标准的润滑脂。第二个字母表示应用范围，第三个字母表示润滑脂名称和它的制造厂家。例如：GWF，GEM/V….：V及另一个字母与三位数字组合，用于识别无法用现有后缀表达的标准设计的变型。例子：VA：适用于某一应用类型的变型，如VA208为高温轴承（窖车）。6202VA208到6220VA2086302VA208到6318VA208VB：外部尺寸经修改，主要指倒角半径。VE：外部设计经修改。VQ：尺寸、形状和/或旋转精度公差异于标准。VS：轴承内部游隙异于标准。VT：润滑异于标准。VU：其他变型。6、注意事项：（1）轴承的基本外形尺寸与ISO15-1981相符，止动槽和止动环的尺寸符合ISO464-1976标准。（2）轴承的间隙尺寸范围与ISO5753-1981相符。（3）带两侧防尘盖或密封的标准产品均填充锂基滑脂。该滑脂具有防锈性，运行温度在-30℃至+110℃之间...
