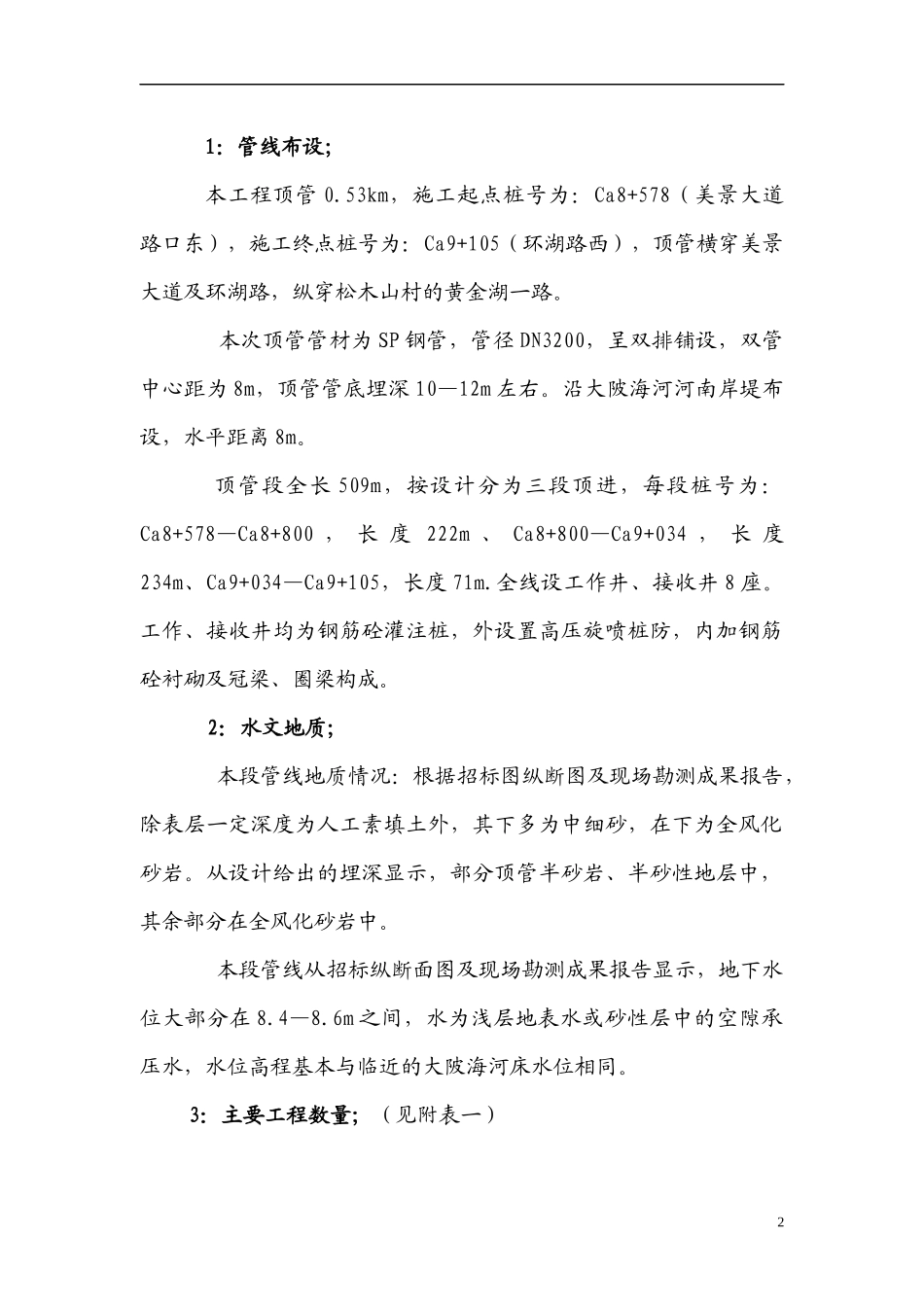

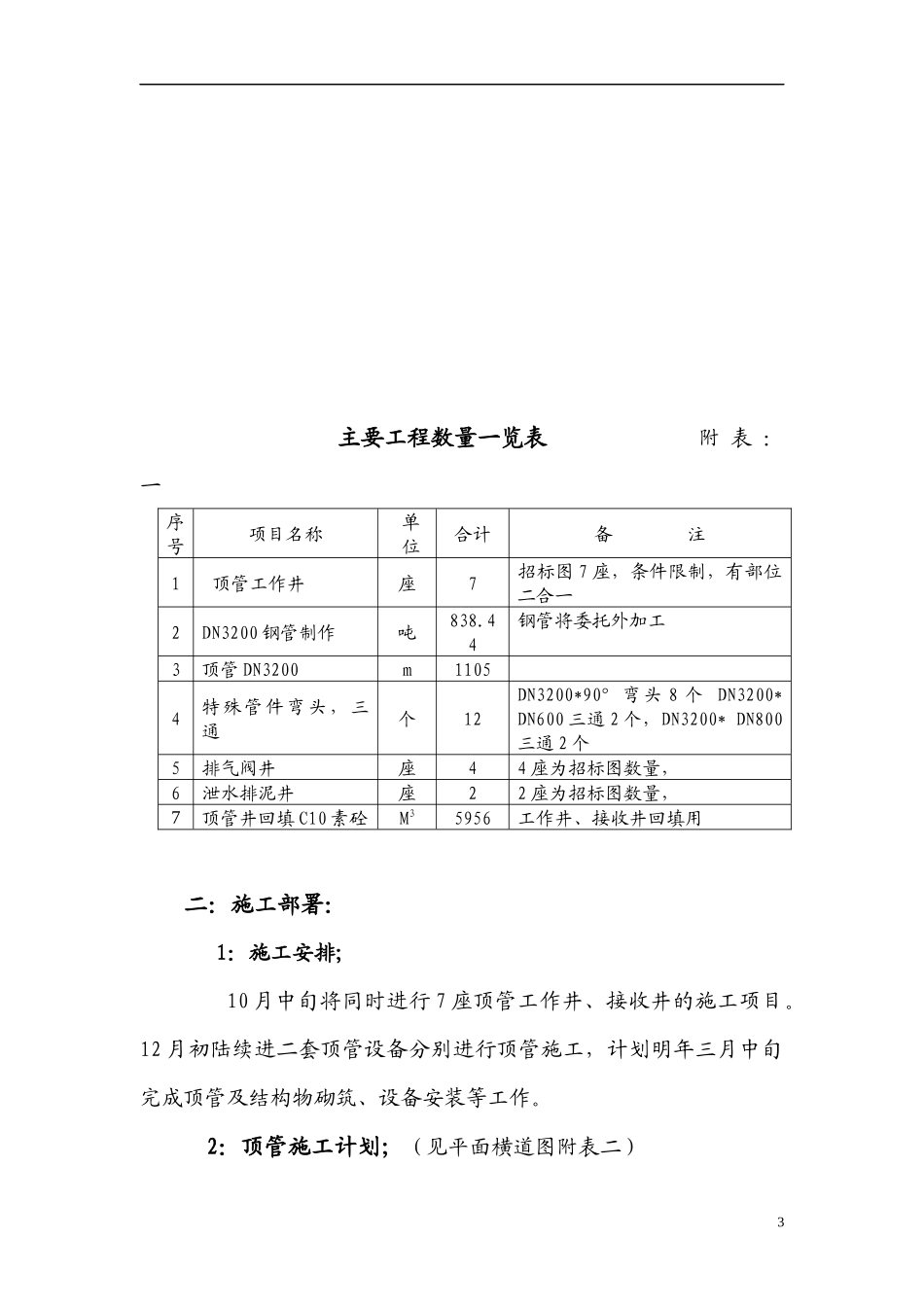

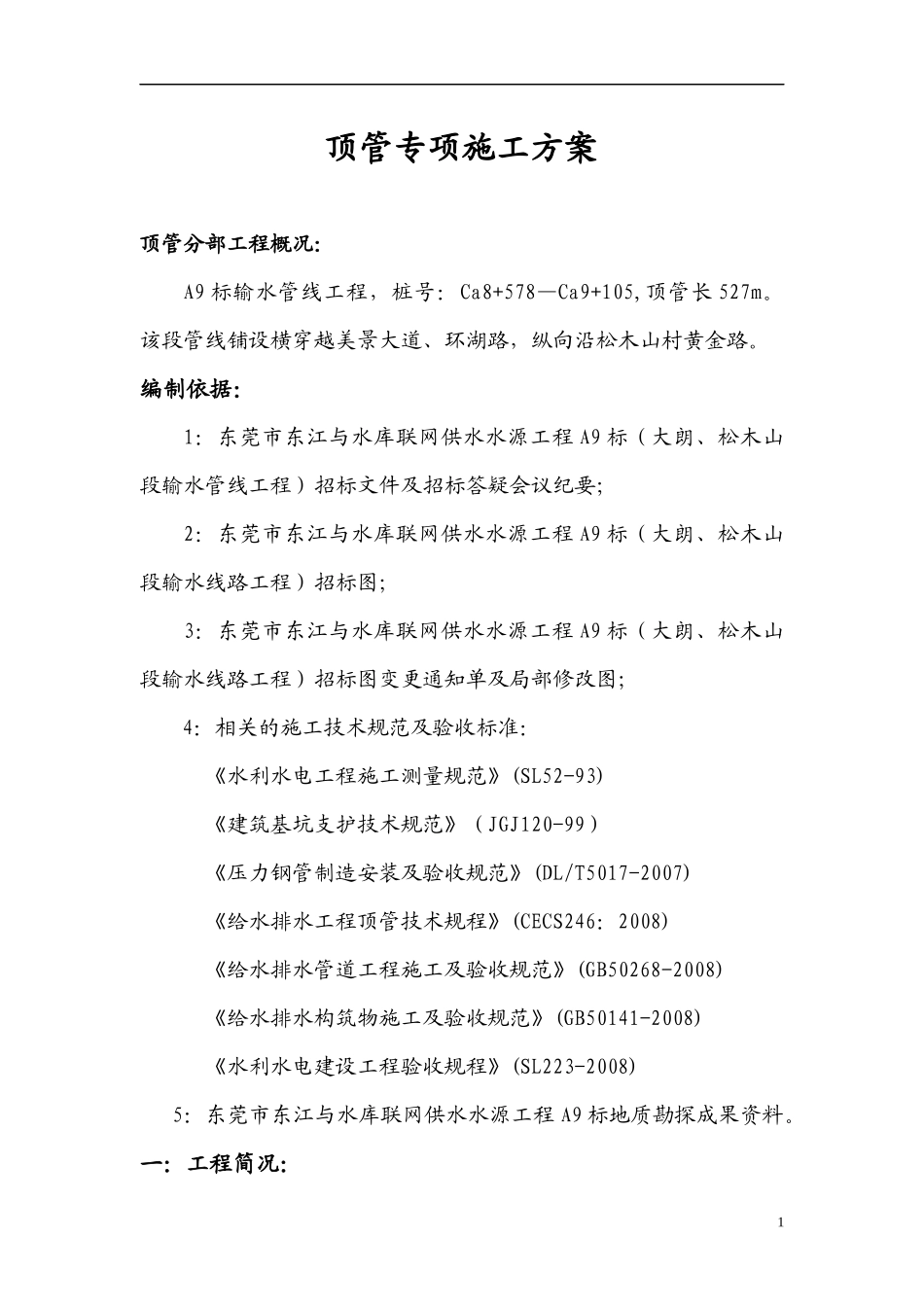

顶管专项施工方案顶管分部工程概况：A9标输水管线工程，桩号：Ca8+578—Ca9+105,顶管长527m。该段管线铺设横穿越美景大道、环湖路，纵向沿松木山村黄金路。编制依据：1：东莞市东江与水库联网供水水源工程A9标（大朗、松木山段输水管线工程）招标文件及招标答疑会议纪要；2：东莞市东江与水库联网供水水源工程A9标（大朗、松木山段输水线路工程）招标图；3：东莞市东江与水库联网供水水源工程A9标（大朗、松木山段输水线路工程）招标图变更通知单及局部修改图；4：相关的施工技术规范及验收标准：《水利水电工程施工测量规范》(SL52-93)《建筑基坑支护技术规范》（JGJ120-99）《压力钢管制造安装及验收规范》(DL/T5017-2007)《给水排水工程顶管技术规程》(CECS246：2008)《给水排水管道工程施工及验收规范》(GB50268-2008)《给水排水构筑物施工及验收规范》(GB50141-2008)《水利水电建设工程验收规程》(SL223-2008)5：东莞市东江与水库联网供水水源工程A9标地质勘探成果资料。一：工程简况：11：管线布设；本工程顶管0.53km，施工起点桩号为：Ca8+578（美景大道路口东），施工终点桩号为：Ca9+105（环湖路西），顶管横穿美景大道及环湖路，纵穿松木山村的黄金湖一路。本次顶管管材为SP钢管，管径DN3200，呈双排铺设，双管中心距为8m，顶管管底埋深10—12m左右。沿大陂海河河南岸堤布设，水平距离8m。顶管段全长509m，按设计分为三段顶进，每段桩号为：Ca8+578—Ca8+800，长度222m、Ca8+800—Ca9+034，长度234m、Ca9+034—Ca9+105，长度71m.全线设工作井、接收井8座。工作、接收井均为钢筋砼灌注桩，外设置高压旋喷桩防，内加钢筋砼衬砌及冠梁、圈梁构成。2：水文地质；本段管线地质情况：根据招标图纵断图及现场勘测成果报告，除表层一定深度为人工素填土外，其下多为中细砂，在下为全风化砂岩。从设计给出的埋深显示，部分顶管半砂岩、半砂性地层中，其余部分在全风化砂岩中。本段管线从招标纵断面图及现场勘测成果报告显示，地下水位大部分在8.4—8.6m之间，水为浅层地表水或砂性层中的空隙承压水，水位高程基本与临近的大陂海河床水位相同。3：主要工程数量；（见附表一）2主要工程数量一览表附表：一序号项目名称单位合计备注1顶管工作井座7招标图7座，条件限制，有部位二合一2DN3200钢管制作吨838.44钢管将委托外加工3顶管DN3200m11054特殊管件弯头，三通个12DN3200*90°弯头8个DN3200*DN600三通2个，DN3200*DN800三通2个5排气阀井座44座为招标图数量，6泄水排泥井座22座为招标图数量，7顶管井回填C10素砼M35956工作井、接收井回填用二：施工部署：1：施工安排;10月中旬将同时进行7座顶管工作井、接收井的施工项目。12月初陆续进二套顶管设备分别进行顶管施工，计划明年三月中旬完成顶管及结构物砌筑、设备安装等工作。2：顶管施工计划；（见平面横道图附表二）34工程进度计划（顶管段）日期：2009年9月15日工程名称：东莞市东江水与水库联网供水水源工程A9标附表：二名称序号时间2009年2010年101112123备注项目102031102030102031102031100028102031顶管1工作井8座工作井2钢管顶管双管三段1105m3钢管施工井内上反段施工4井室浇注排气、泄水井5设备安装6套设备6井回填砼工作井回填C157竣工测量含管内清扫说明：（1）：7座工作井，可能需要调整，必要的话采用二合一做法。（2）：顶管段管线中心距8m，井内净空间大。设备井位置尽量调整在顶管工作井中，特别泄水排泥井。5第6页共47页234#1变压编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共47页3：施工平面布置；（见平面附图一）3.1：平面布置图施工平面布置图附图：一北美景大道黄金路环湖路施工图示说明井号桩号井别平面尺寸备注1Ca8+578接收井5.6*17m(净)222m单独接受井2Ca8+800工作井12*17m(净)受条件限制，单改合井234m3Ca9+034接受井5.6*17m(净)受条件限制，单改合井71m4Ca9+105工作井12*17m(净)合井合计527m第7页共47页第6页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共47页3.2：施工用水、电；用水：本顶管工程灌注桩、高压旋喷桩、顶管泥浆及水压平衡顶管作业...
