《安全管理资料》之消防维修工程施工组织方案 VIP免费

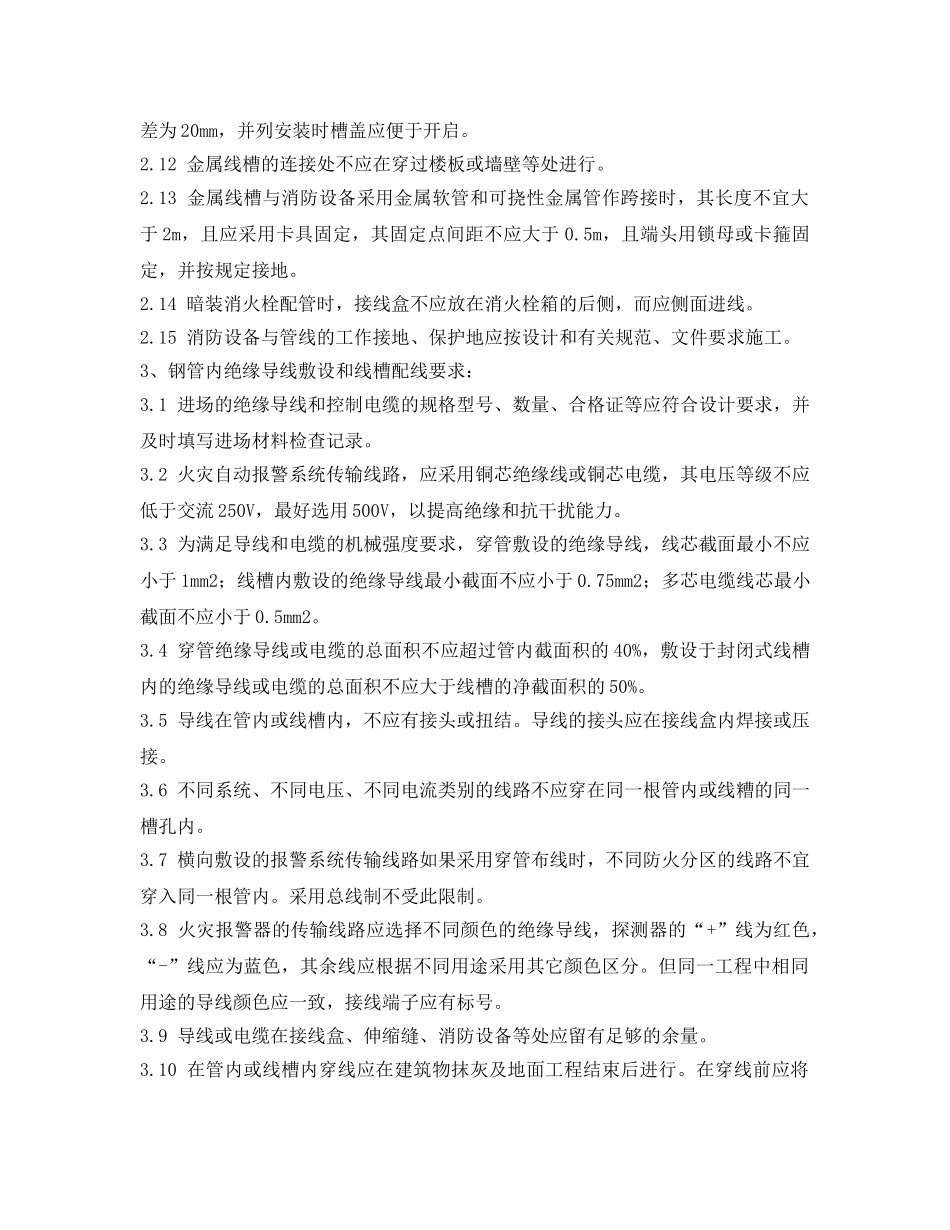

消防维修工程施工组织方案一、消防维修工程施工组织方案1、电系统系统施工工艺1.1工艺流程：钢管内导线敷设线槽配线→火灾自动报警设备及应急照明设备安装→调试→检测验收交付使用2、金属线槽安装主要要求：2.1进场金属线槽及其附件应有材质证明或合格证，并应检查质量、数量、规格型号是否与要求相符合，填写检查记录。金属线槽及其附件，应采用经过镀锌处理的定型产品。线槽内外应光滑平整，无棱刺不应有扭曲翅边等变形现象。2.2箱、线槽和管使用的支持件宜使用预埋螺栓、膨胀螺栓、胀管螺钉、预埋铁件、焊接等方法固定，严禁使用木塞等。使用胀管螺钉、膨胀螺栓固定时，钻孔规格应与胀管相配套。2.3各种金属构件、接线盒、箱安装孔不能使用电、气焊割孔。2.4线槽安装时应考虑不同系统、不同电压、不同电流类别的线路，不应穿于同一根管内或线槽同槽孔洞。2.5线槽安装时应考虑横向敷设的报警系统的传输线路如采用穿管布线时，不同防火分区的线路不应穿入同一根管内，但探测器报警线路若采用总线制时不受此限制。2.6线槽应敷设在干燥和不易受机械损伤的场所。2.7线槽敷设宜采用单独卡具吊装或支撑物固定，吊杆的直径不应小于6mm，固定支架间距一般不应大于1～1.5m，在进出接线盒、箱、柜、转角、转弯和弯形缝两端及丁字接头的三端0.5m以内，应设置固定支撑点。2.8线槽接口应平直、严密，槽盖应齐全、平整、无翘角。2.9固定或连接线槽的螺钉或其它紧固件紧固后其端都应与线槽内表面光滑相接，即螺母放在线槽壁的外侧，紧固时配齐平垫和弹簧垫。2.10线槽的出线口和转角、转弯处应位置正确、光滑、无毛刺。2.11线槽敷设应平直整齐，水平和垂直允许偏差为其长度的2‰，且全长允许偏差为20mm，并列安装时槽盖应便于开启。2.12金属线槽的连接处不应在穿过楼板或墙壁等处进行。2.13金属线槽与消防设备采用金属软管和可挠性金属管作跨接时，其长度不宜大于2m，且应采用卡具固定，其固定点间距不应大于0.5m，且端头用锁母或卡箍固定，并按规定接地。2.14暗装消火栓配管时，接线盒不应放在消火栓箱的后侧，而应侧面进线。2.15消防设备与管线的工作接地、保护地应按设计和有关规范、文件要求施工。3、钢管内绝缘导线敷设和线槽配线要求：3.1进场的绝缘导线和控制电缆的规格型号、数量、合格证等应符合设计要求，并及时填写进场材料检查记录。3.2火灾自动报警系统传输线路，应采用铜芯绝缘线或铜芯电缆，其电压等级不应低于交流250V，最好选用500V，以提高绝缘和抗干扰能力。3.3为满足导线和电缆的机械强度要求，穿管敷设的绝缘导线，线芯截面最小不应小于1mm2；线槽内敷设的绝缘导线最小截面不应小于0.75mm2；多芯电缆线芯最小截面不应小于0.5mm2。3.4穿管绝缘导线或电缆的总面积不应超过管内截面积的40%，敷设于封闭式线槽内的绝缘导线或电缆的总面积不应大于线槽的净截面积的50%。3.5导线在管内或线槽内，不应有接头或扭结。导线的接头应在接线盒内焊接或压接。3.6不同系统、不同电压、不同电流类别的线路不应穿在同一根管内或线糟的同一槽孔内。3.7横向敷设的报警系统传输线路如果采用穿管布线时，不同防火分区的线路不宜穿入同一根管内。采用总线制不受此限制。3.8火灾报警器的传输线路应选择不同颜色的绝缘导线，探测器的“+”线为红色，“-”线应为蓝色，其余线应根据不同用途采用其它颜色区分。但同一工程中相同用途的导线颜色应一致，接线端子应有标号。3.9导线或电缆在接线盒、伸缩缝、消防设备等处应留有足够的余量。3.10在管内或线槽内穿线应在建筑物抹灰及地面工程结束后进行。在穿线前应将管内或线槽内的积水及杂物清除干净，管口带上护口。3.11敷设于垂直管路中的导线，截面积为50mm2以下时，长度每超过30m应在接线盒处进行固定。3.12目前我国的消防事业发展很快，使用总线制线路控制的很多，对线路敷设长度，线路电阻均有要求，施工时应严格按厂家技术资料要求来敷设线路和接线。3.13导线连接的接头不应增加电阻值，受力导线不应降低原机械强度，亦不能降低原绝缘强度，4、火灾自动报警设备安装要求：4.1进厂火灾自动报警设备应根据设计图纸的要求，对型号、数量、规格、品种...
