室内供暖管道阀门与支架的安装要求VIP免费

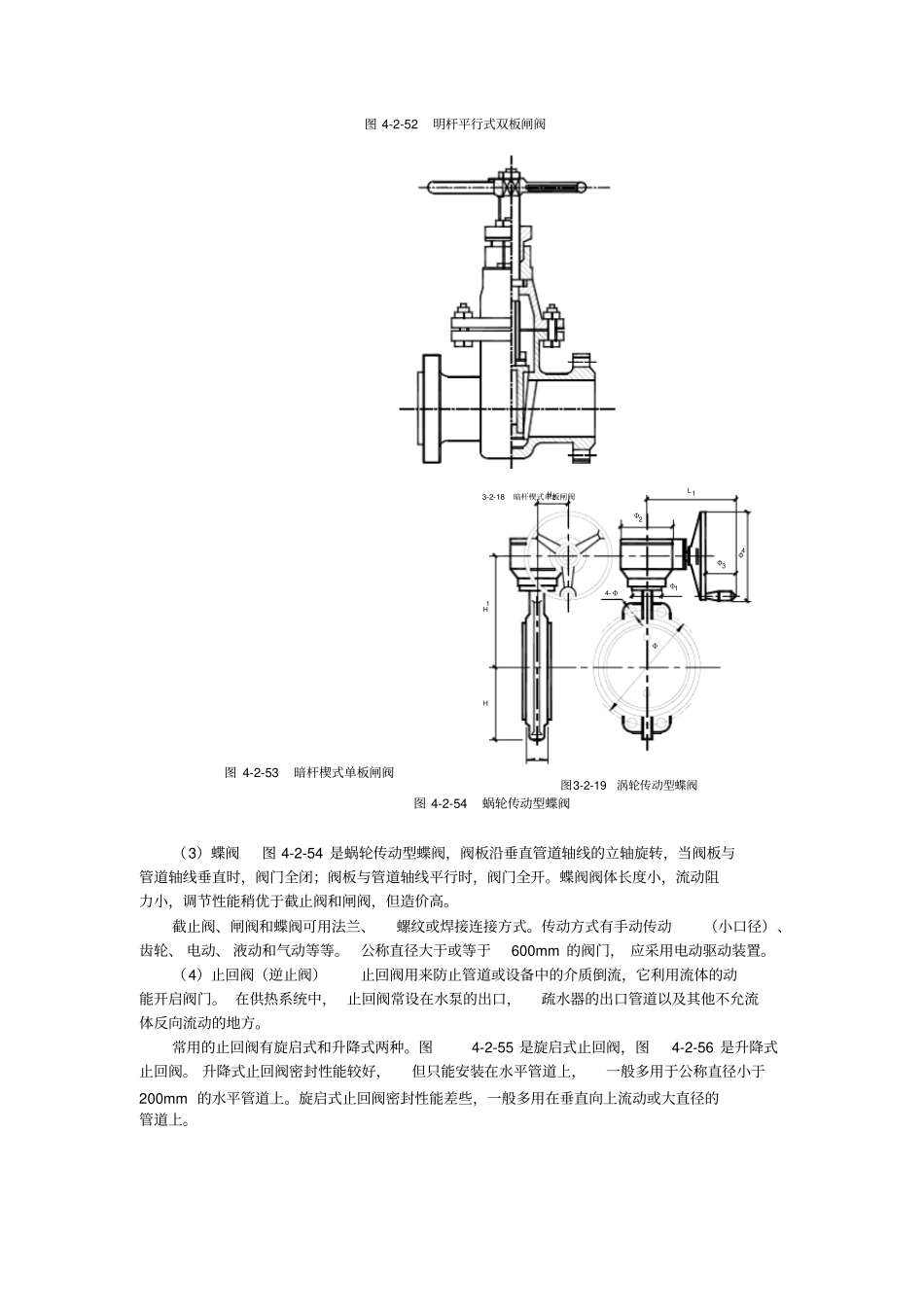

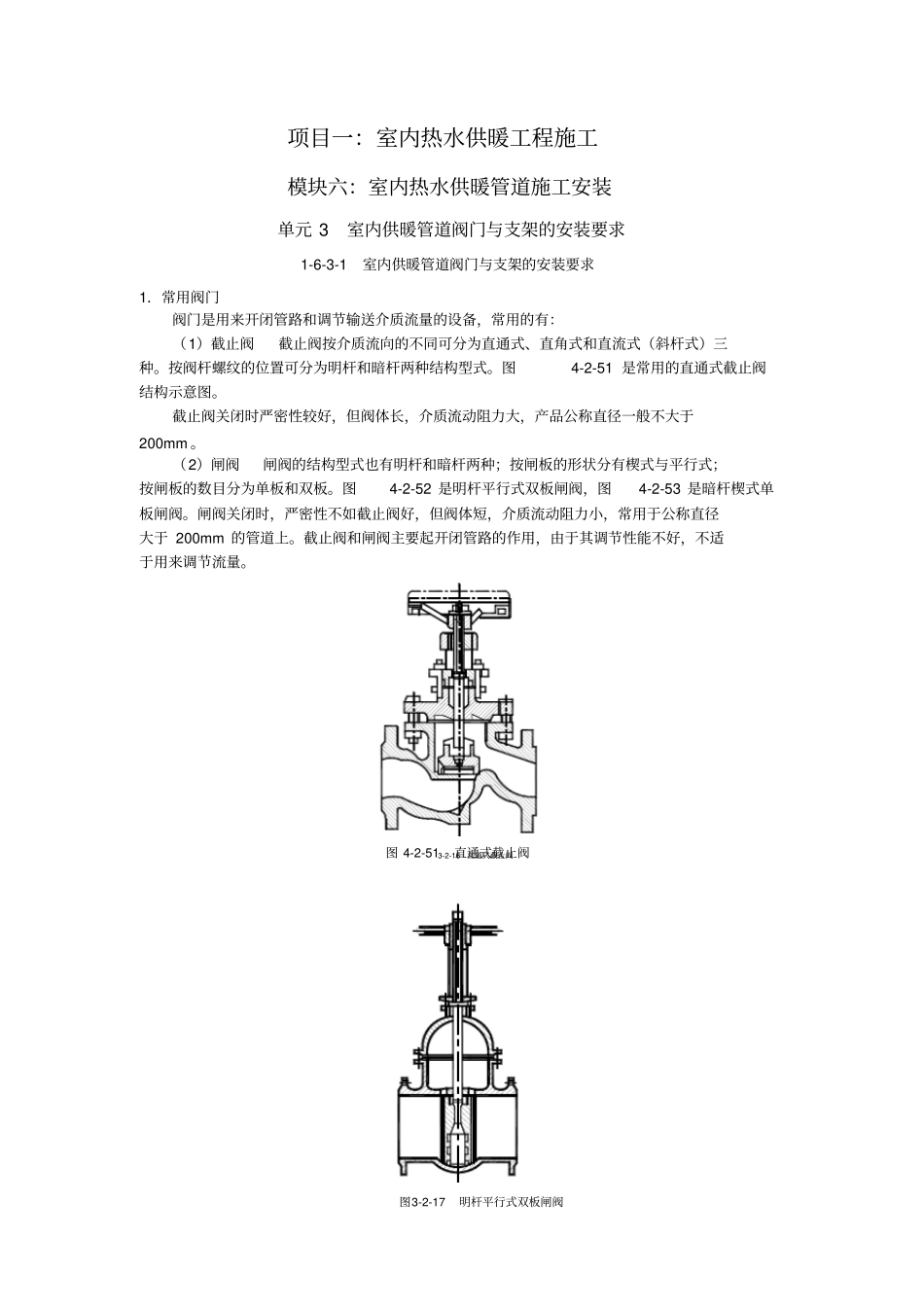

项目一：室内热水供暖工程施工模块六：室内热水供暖管道施工安装单元3室内供暖管道阀门与支架的安装要求1-6-3-1室内供暖管道阀门与支架的安装要求1．常用阀门阀门是用来开闭管路和调节输送介质流量的设备，常用的有：（1）截止阀截止阀按介质流向的不同可分为直通式、直角式和直流式（斜杆式）三种。按阀杆螺纹的位置可分为明杆和暗杆两种结构型式。图4-2-51是常用的直通式截止阀结构示意图。截止阀关闭时严密性较好，但阀体长，介质流动阻力大，产品公称直径一般不大于200mm。（2）闸阀闸阀的结构型式也有明杆和暗杆两种；按闸板的形状分有楔式与平行式；按闸板的数目分为单板和双板。图4-2-52是明杆平行式双板闸阀，图4-2-53是暗杆楔式单板闸阀。闸阀关闭时，严密性不如截止阀好，但阀体短，介质流动阻力小，常用于公称直径大于200mm的管道上。截止阀和闸阀主要起开闭管路的作用，由于其调节性能不好，不适于用来调节流量。3-2-16直通式截止阀图4-2-51直通式截止阀图3-2-17明杆平行式双板闸阀图4-2-52明杆平行式双板闸阀3-2-18暗杆楔式单板闸阀图4-2-53暗杆楔式单板闸阀图3-2-19涡轮传动型蝶阀Φ4HH1Φ4-Φ1Φ3ΦL1Φ22H图4-2-54蜗轮传动型蝶阀（3）蝶阀图4-2-54是蜗轮传动型蝶阀，阀板沿垂直管道轴线的立轴旋转，当阀板与管道轴线垂直时，阀门全闭；阀板与管道轴线平行时，阀门全开。蝶阀阀体长度小，流动阻力小，调节性能稍优于截止阀和闸阀，但造价高。截止阀、闸阀和蝶阀可用法兰、螺纹或焊接连接方式。传动方式有手动传动（小口径）、齿轮、电动、液动和气动等等。公称直径大于或等于600mm的阀门，应采用电动驱动装置。（4）止回阀（逆止阀）止回阀用来防止管道或设备中的介质倒流，它利用流体的动能开启阀门。在供热系统中，止回阀常设在水泵的出口，疏水器的出口管道以及其他不允流体反向流动的地方。常用的止回阀有旋启式和升降式两种。图4-2-55是旋启式止回阀，图4-2-56是升降式止回阀。升降式止回阀密封性能较好，但只能安装在水平管道上，一般多用于公称直径小于200mm的水平管道上。旋启式止回阀密封性能差些，一般多用在垂直向上流动或大直径的管道上。3211-阀瓣2-主体3-阀盖图3-2-20旋启式止回阀图4-2-55旋启式止回阀1-阀瓣2-主体3-阀盖3211-阀体2-阀瓣3-阀盖图3-2-21升降式止回阀图4-2-56升降式止回阀1-阀体2-阀瓣3-阀盖3-2-22手动调节阀图4-2-57手动调节阀（5）手动调节阀如图4-2-57，当需要调节供热介质流量时，在管道上可设置手动调节阀。手动调节阀阀瓣呈锥形，通过转动手轮调节阀瓣的位置可以改变阀瓣与阀体通径之间所形成的缝隙面积，从而调节介质流量。（6）电磁阀电磁阀是自动控制系统中常用的执行机构。它是依靠电流通过电磁铁后产生的电磁吸力来操纵阀门的启闭，电流可由各种信号控制。常用的电磁阀有直接启闭式和间接启闭式两类。图4-2-58为直接启闭式电磁阀，它由电磁头和阀体两部分组成。电磁头中的线圈3通电时，线圈3和衔铁2产生电磁力使衔铁2带动阀针1上移，阀孔被打开。电流切断时，电磁力消失，衔铁2靠自重及弹簧力下落，阀针1将阀孔关闭。直接启闭式电磁阀结构简单，动作可靠，但不宜控制较大直径的阀孔，通常阀孔直径在3mm以下。图4-2-59为间接启闭式电磁阀，大直径的阀孔常采用间接启闭式电磁阀。阀的开启过程分为两步：当电磁头中的线圈1通电后，衔铁2和阀针3上移，先打开孔径较小的操纵孔，此时浮阀4上部的流体从操纵孔流向阀出口，其上部压力迅速降低，浮阀4在上下压力差的作用下上升，于是阀门全开。当线圈1断电后，阀针3下落，先关闭操纵孔，流体通过平衡孔进入上部空间，使浮阀4上下压力平衡，而后在自重和弹簧力的作用下，再将阀孔关闭。当浮阀4发生故障时，可旋转调节杆6，将浮阀顶开。543214-阀体5-电源线1-阀针2-衔铁3-线圈图3-2-23直接启闭式电磁阀图4-2-58直接启闭式电磁阀43214-阀体5-电源线1-阀针2-衔铁3-线圈图3-2-23直接启闭式电磁阀接管D1D7654321平衡孔操纵孔5-阀体6-调节杆7-电源线1-线圈2-衔铁3-阀杆4-浮阀图3-2-24间接启闭式电磁阀图4-2-59间接启闭式电磁阀65-阀体6-调节杆7-电源线1-线圈2-衔铁3-阀杆4-浮阀图3-2-24间接...
