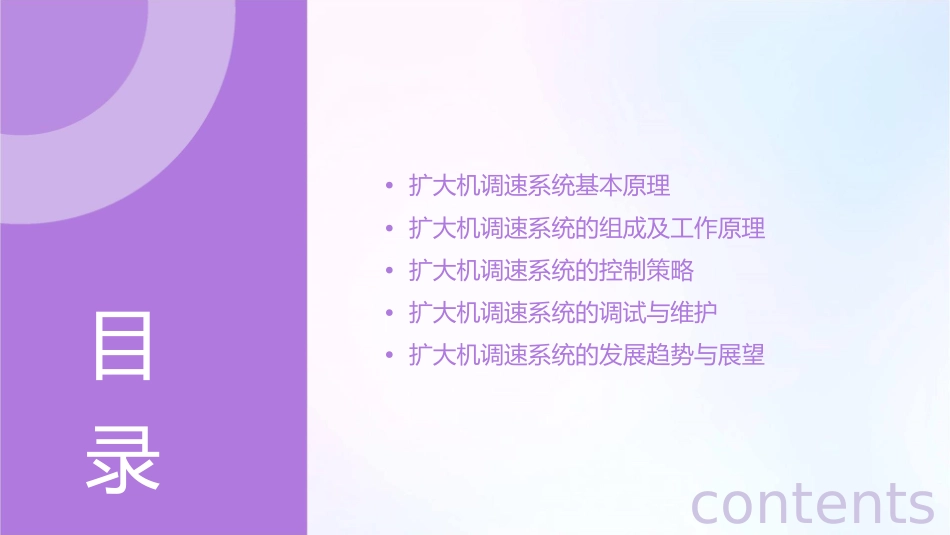

扩大机调速系统基本环节课件•扩大机调速系统基本原理•扩大机调速系统的组成及工作原理•扩大机调速系统的控制策略•扩大机调速系统的调试与维护•扩大机调速系统的发展趋势与展望目录contents01扩大机调速系统基本原理调速系统的基本概念调速系统是一种控制系统，通过对原动机的调节，实现对机械系统速度的控制。调速系统的目的保证机械系统在各种不同的工作条件下，能够稳定、准确地运行。调速系统的组成动力元件、调节元件、执行元件和反馈元件。调速系统的基本原理调速系统的静态特性指系统处于稳定状态时的输出与输入的关系，通常用线性方程表示。调速系统的动态特性指系统受到外界干扰后，其输出与输入的关系，通常用微分方程表示。调速系统的性能指标包括调速范围、稳定度、动态响应时间等。调速系统的性能指标调速范围010203指系统能够适应的最大和最小速度之比，通常用百分比表示。稳定度指系统受到外界干扰后，能否恢复到原始状态的能力，通常用百分比表示。动态响应时间指系统受到外界干扰后，达到稳定所需的时间，通常用毫秒表示。02扩大机调速系统的组成及工作原理扩大机的结构及工作原理扩大机的结构扩大机是一种直流发电机，其结构包括定子和转子两部分。定子由机座、端盖和冷却器等组成，转子由主轴、励磁绕组和滑环等组成。扩大机的工作原理扩大机的工作原理基于电磁感应定律。当转子在励磁绕组中通入直流电流时，会产生一个固定的磁场。当转子旋转时，磁场与定子中的导体相互作用，产生感应电动势。通过改变励磁电流的大小，可以改变感应电动势的大小，从而实现对输出电压的调节。调速器的组成及工作原理调速器的组成调速器是一种控制系统，用于调节扩大机的输出电压。它由测量比较电路、放大器和执行器等组成。调速器的工作原理调速器的工作原理基于控制理论。通过测量比较电路测量扩大机的输出电压并与设定值进行比较，产生一个误差信号。放大器将误差信号放大后，驱动执行器动作，改变励磁电流的大小，从而实现对输出电压的调节。传动机构的组成及工作原理传动机构的组成传动机构主要由减速器和摩擦离合器组成。减速器用于降低转子的转速，摩擦离合器用于将转子的旋转动能传递给负载。传动机构的工作原理传动机构的工作原理基于机械传动原理。当转子旋转时，通过减速器将转子的高转速降低为低转速，并通过摩擦离合器将旋转动能传递给负载。同时，通过改变摩擦离合器的压力可以实现对输出扭矩的调节。反馈控制回路的组成及工作原理要点一要点二反馈控制回路的组成反馈控制回路的工作原理反馈控制回路主要由反馈元件和控制器组成。反馈元件用于测量输出电压或输出电流，控制器用于比较实际输出与设定值并调整执行器的动作。反馈控制回路的工作原理基于反馈控制理论。通过反馈元件测量扩大机的输出电压或输出电流，并将其反馈到控制器中与设定值进行比较。控制器根据比较结果调整执行器的动作，改变励磁电流的大小，从而实现对输出电压或输出电流的精确调节。这样可以使扩大机的输出与设定值保持一致，提高系统的稳定性。03扩大机调速系统的控制策略控制规律的选择比例控制通过调节输入输出信号的增益来控制转速，适用于小范围调速。积分控制通过调节输入输出信号的积分时间常数来控制转速，适用于大范围调速。比例-积分控制结合比例和积分控制的特点，实现对转速的精确控制。调节器参数的整定010203调节器比例系数调节器积分系数调节器微分系数调节转速偏差的能力，比例系数越大，调节能力越强。调节转速偏差积累的能力，积分系数越大，调节能力越强。调节转速偏差变化率的能力，微分系数越大，调节能力越强。控制算法的实现PID控制算法最常用的控制算法，通过计算输入输出信号的误差来控制转速。模糊控制算法基于模糊逻辑的控制算法，适用于非线性、时变、不确定的系统。神经网络控制算法基于神经网络的控制算法，能够自适应地学习和调整系统参数。04扩大机调速系统的调试与维护系统调试的基本步骤故障排除在调试过程中，如果遇到问题，应立即停机检查，并根据故障现象进行故障排除。负载试验在系统承受一定负载的情况下运行，测试系统的性能和负载能力。空载...
