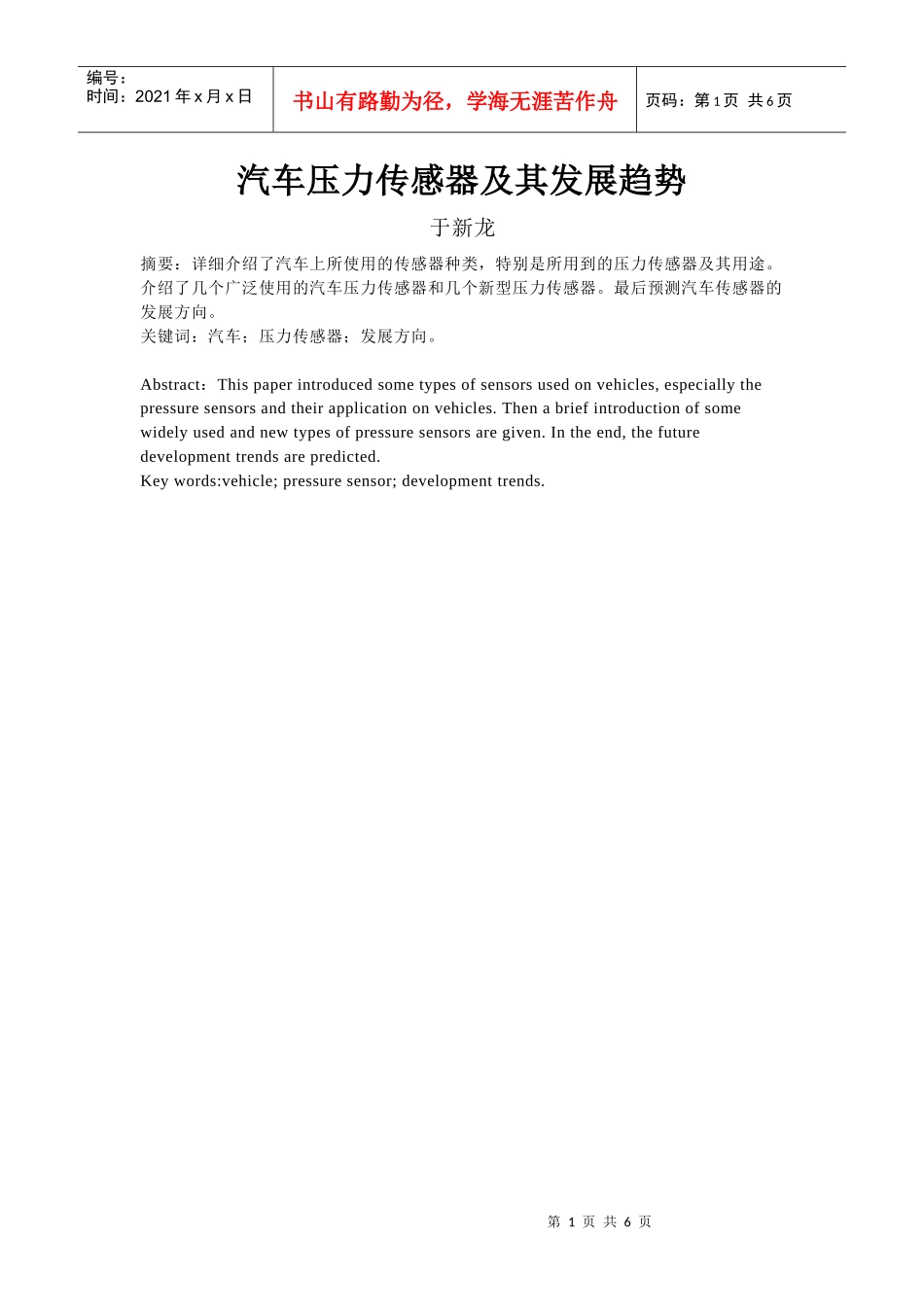

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页汽车压力传感器及其发展趋势于新龙摘要：详细介绍了汽车上所使用的传感器种类，特别是所用到的压力传感器及其用途。介绍了几个广泛使用的汽车压力传感器和几个新型压力传感器。最后预测汽车传感器的发展方向。关键词：汽车；压力传感器；发展方向。Abstract：Thispaperintroducedsometypesofsensorsusedonvehicles,especiallythepressuresensorsandtheirapplicationonvehicles.Thenabriefintroductionofsomewidelyusedandnewtypesofpressuresensorsaregiven.Intheend,thefuturedevelopmenttrendsarepredicted.Keywords:vehicle;pressuresensor;developmenttrends.第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页1.汽车传感器概述现代汽车技术发展特征之一就是越来越多的部件采用电子控制。随着汽车电子技术设备的不断更新，各种用途的传感器越来越多地出现在汽车上，特别是计算机在汽车上的应用，更加确定了传感器在汽车电子设备中的重要地位。车用传感器是促进汽车高档化、电子化、自动化发展的关键技术之一，目前一般普通汽车装有几十个到近百个传感器，高级豪华汽车大约使用200～300个传感器。电子技术的发展和进步促进了汽车工业的发展，利用先进的车用传感器技术充当汽车电子及自动控制技术的“眼睛”，是汽车电子技术领域研究的核心内容之一。在种类繁多的传感器中，常见的有：进气压力传感器：反映进气歧管内的绝对压力大小的变化，是向ECU（发动机电控单元）提供计算喷油持续时间的基准信号；空气流量计：测量发动机吸入的空气量，提供给ECU作为喷油时间的基准信号；节气门位置传感器：测量节气门打开的角度，提供给ECU作为断油、控制燃油/空气比、点火提前角修正的基准信号；曲轴位置传感器：检测曲轴及发动机转速，提供给ECU作为确定点火正时及工作顺序的基准信号；氧传感器：检测排气中的氧浓度，提供给ECU作为控制燃油/空气比在最佳值附近的的基准信号；进气温度传感器：检测进气温度，提供给ECU作为计算空气密度的依据；冷却液温度传感器：检测冷却液的温度，向ECU提供发动机温度信息；爆震传感器：安装在缸体上专门检测发动机的爆燃状况，提供给ECU根据信号调整点火提前角。这些传感器主要应用在变速器、方向器、悬架和ABS上。汽车传感器中使用量较多、发展得最快的是压力传感器。汽车中使用压力传感器主要在以下几个方面：1.涡轮发动机的压力升压比监控传感器;2.燃料喷射压力的监控传感器;3.油压监视传感器;4.变速器油压控制传感器;5.制动系统防止车轮抱死的制动压力传感器;6.用于海拔高度测量,以使实施最佳燃料喷射点火控制的大气压力传感器;7.悬架装置的控制用油压传感器(汽车高度、减震力弹性系数的测控);8.动力转向装置的油压控制;9.发动机液压传感器;10.轮胎欠压报警;11.发动机控制系统中直接测量燃烧压力的微压力传感器;12.旅客人身安全保护气囊用压力传感器;13.汽缸内压力检测的动态压力传感器。各种传感器虽然作用不尽相同，但有共同的工作特性：1.特性稳定、可靠性高;2.适宜批量生产、成本低;3.体积小、重量轻、安装和更换方便;第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页4.耐高温和低温特性佳;5.抗振动、冲击和加速度能力强;6.耐尘埃、冲洗和潮湿能力强;7.即使有(6～16)V的电压变化,也能正常工作;8.具有强抗腐蚀、耐老化能力、抗电磁干扰能力。2.几种类型的压力传感器2.1应变式压力传感器应变式传感器的工作原理基于电阻应变效应，即导体在外界作用下产生机械变形时，其电阻值相应发生变化。通过电阻值的变化与输出电信号变化的关系计算出应变的大小，进而计算出所求压力。应变式压力传感器主要用来测量流动介质的动态或静态压力，如动力管道设备的进出口气体或液体压力、发动机内部的压力、内燃机管道的压力等。应变片压力传感器大多采用膜片式或筒式弹性元件。图2.1所示为膜片式压力传感器,应变片贴在膜片内壁,在压力p作用下,膜片产生径向应变εr和切向应变εt,表达...
