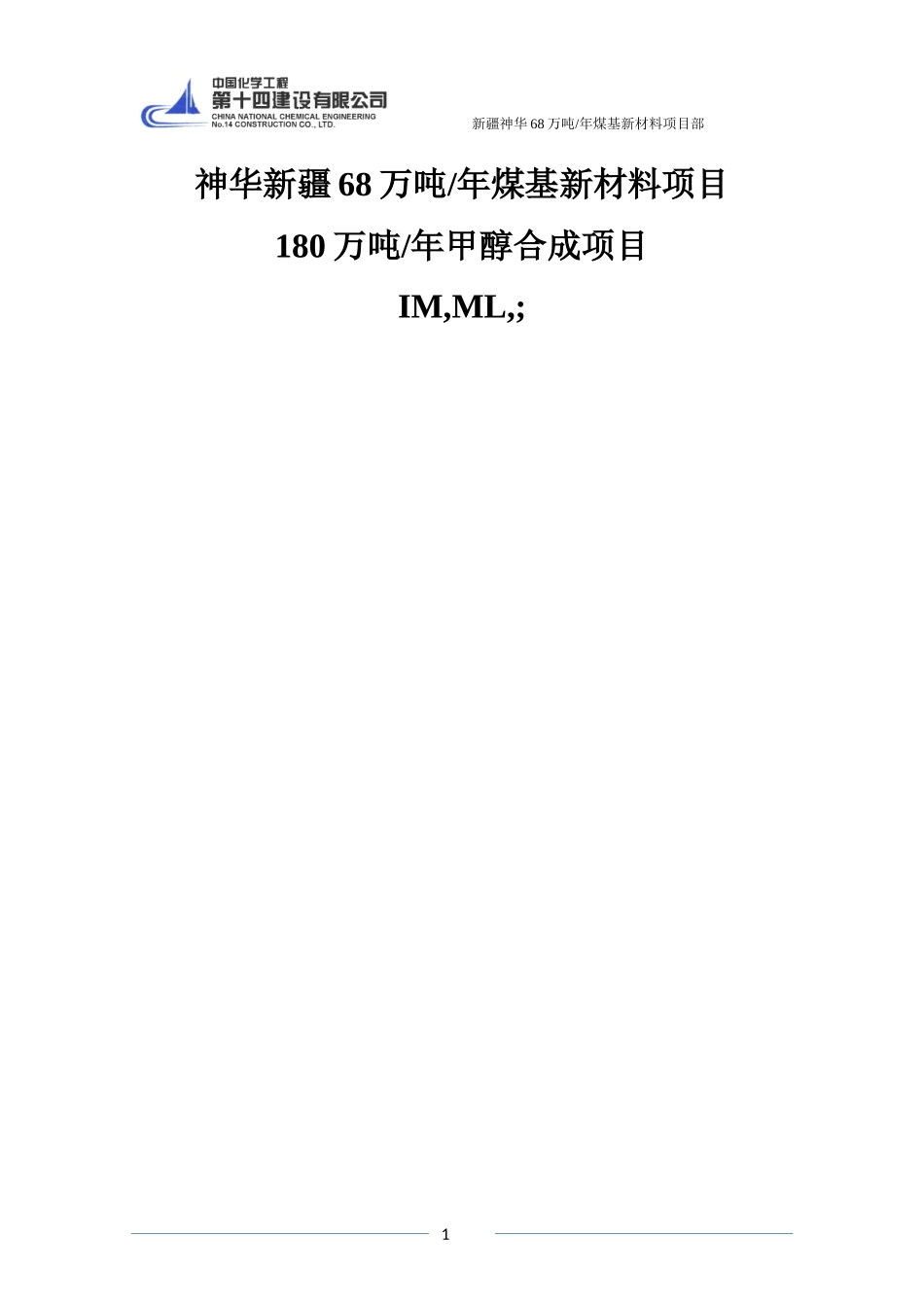

新疆神华68万吨/年煤基新材料项目部神华新疆68万吨/年煤基新材料项目180万吨/年甲醇合成项目IM,ML,;1新疆神华68万吨/年煤基新材料项目部2新疆神华68万吨/年煤基新材料项目部3新疆神华68万吨/年煤基新材料项目部稳定塔塔盘施工技术方案编制：审核：安全会签：批准：中国化学工程第十四建设有限公司2014年03月15日目录第一章编制说明…………………………………………3第二章工程概况…………………………………………3第三章主要工程量………………………………………4第四章施工组织部署……………………………………44新疆神华68万吨/年煤基新材料项目部第五章主要施工机具计划………………………………5第六章主要施工周转材料计划计划……………………6第七章施工平面布置图…………………………………6第八章施工方法和工艺措施……………………………6第九章施工质量保证措施………………………………13第十章施工HSE保证措施………………………………16第十一章施工进度计划…………………………………25第十二章施工技术资料的管理…………………………25第十三章有害和危险因素的辨识和应急措施…………28第一章编制说明1.1目的和范围为保证稳定塔塔盘安装的现场安全文明施工、技术指导及质量控制措施等，特编此方案，以便现场更好的施工。本方案适用于甲醇合成装置稳定塔塔盘安装工作。1.2编制依据（1）《钢制压力容器》（GB150—1998）；（2）《石油化工静设备安装工程施工技术规程》（SH/T3542-2007）；（3）《塔盘技术条件》（JB/T1205-2001）；（4）《石油化工换热设备施工及验收规范》（SH3532-2005）；5新疆神华68万吨/年煤基新材料项目部（5）《石油化工施工安全技术规程》（SH3505-1999）；（6）《化工塔类设备施工及验收标准》（HGJ211-1985）；（7）本项目招标文件（8）设计图纸及相关说明（9）业主施工管理规定第二章工程概况2.1概述本工程为神华新疆68万吨/年煤基新材料项目180万吨/年甲醇合成项目，该工程由中国神华煤制油化工有限公司新疆煤化工分公司出资建设、中国成达工程有限公司EPC总承包、监理单位为吉林梦溪工程管理有限公司、施工单位为中国化学工程第十四建设有限公司。本方案主要是针对甲醇合成装置稳定塔塔盘安装技术，为保证现场设备更好的施工，特编制此方案用于指导工作。第三章主要工程量3.1主要工程实物量名称规格或特征描述单位数量备注稳定塔Φ内3200立式H总≈34100板式塔，塔板数N=30Q345R台1合计1第四章施工组织部署为了更好地管理现场的施工，因此设立了该施工组织，以满足现场施工管理的需要，同时也是为了控制现场施工质量的措施。4.1施工组织机构项目经理：陈如流施工经理：梅耀宇项目总工：唐友昌项目总协调：马忠华质量经理：董志邱技术科：秦鹏超质检科材料科：马涛办公室：王建忠各施工队6新疆神华68万吨/年煤基新材料项目部4.2施工劳动力计划序号工种单位数量备注1技术员人12安全员人13起重工人24电工人15钳工人36焊工人17起重机操作员人18普工人57新疆神华68万吨/年煤基新材料项目部合计154.5人员培训入场施工所有的人员首先进行三级安全培训，然后总包再进行二级安全培训最后到业主方进行一级安全培训，合格后方可进行现场作业；对于特种作业工种必须进行特种工种培训，资质审查合格后，进入现场施工，作业时必须持证上岗，即所有进场施工人员均是经过培训合格的，所有特种作业工种都持有特种资质合格证件。第五章主要施工机具计划5.1施工机具序号名称规格型号单位数量备注1汽车吊25T台12经纬仪台23卷扬机2000kg台14水平尺把45手锤把46螺丝刀把87软梯15m部18手电把49角向磨光机125台110角向磨光机150台111钢丝刷把412电焊机台113氩弧焊机台114扳手把1015活动扳手把616自制水准仪把1第六章主要施工周转材料计划8新疆神华68万吨/年煤基新材料项目部序号材料名称规格型号单位数量备注1脚手管φ45*3m5002扣件套3003木方块30第七章施工平面布置图7.1施工平面布置图详见附件第八章施工方法和工艺措施8.1塔盘施工方法与工艺8.1.1塔盘安装应在塔盘固定件组装完成检验合格之后进行。8.1.2对塔盘零部件进行验收检查，应符合以下要求：...
