《安全技术》之提高继电保护运行的可靠性 VIP免费

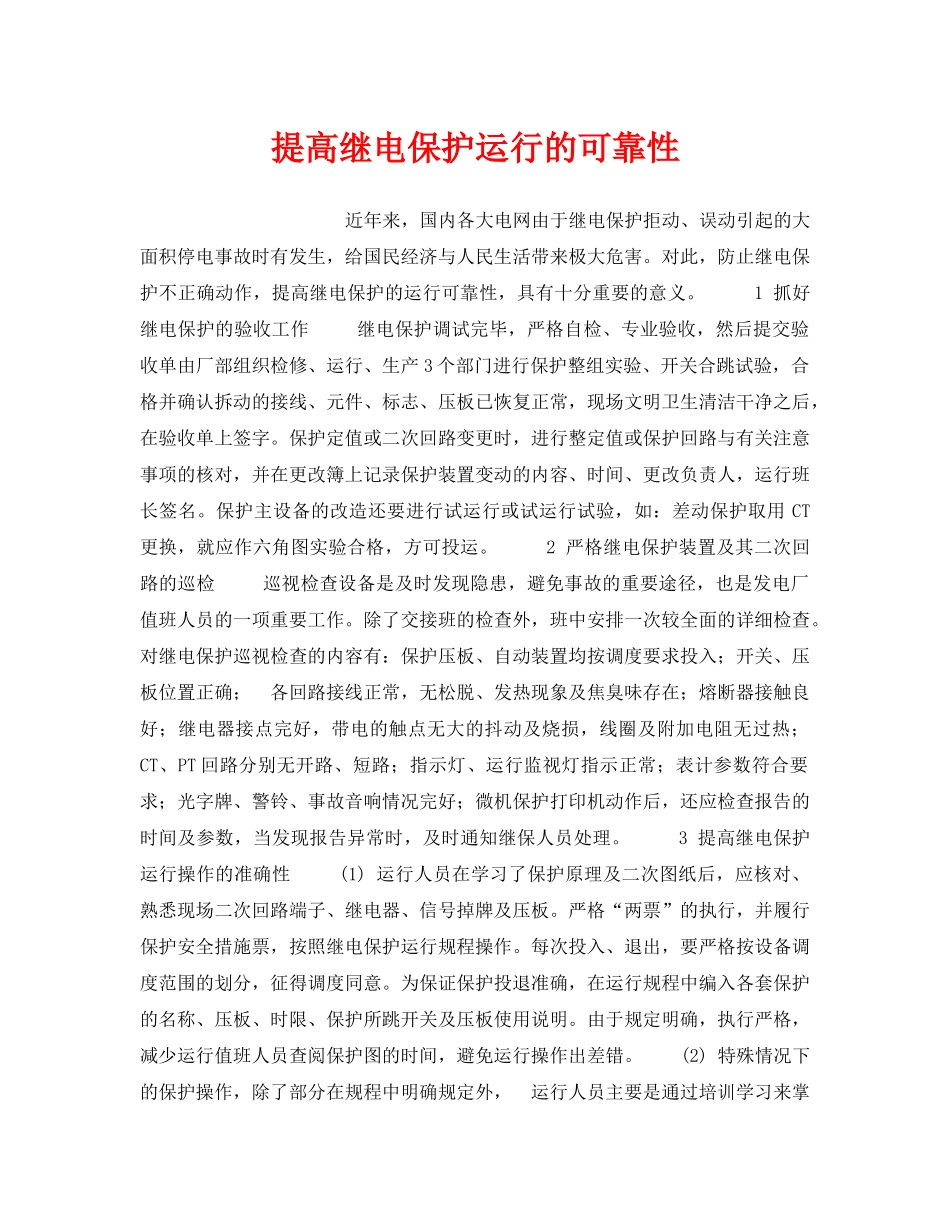

《安全技术》之提高继电保护运行的可靠性 _第1页
1/4

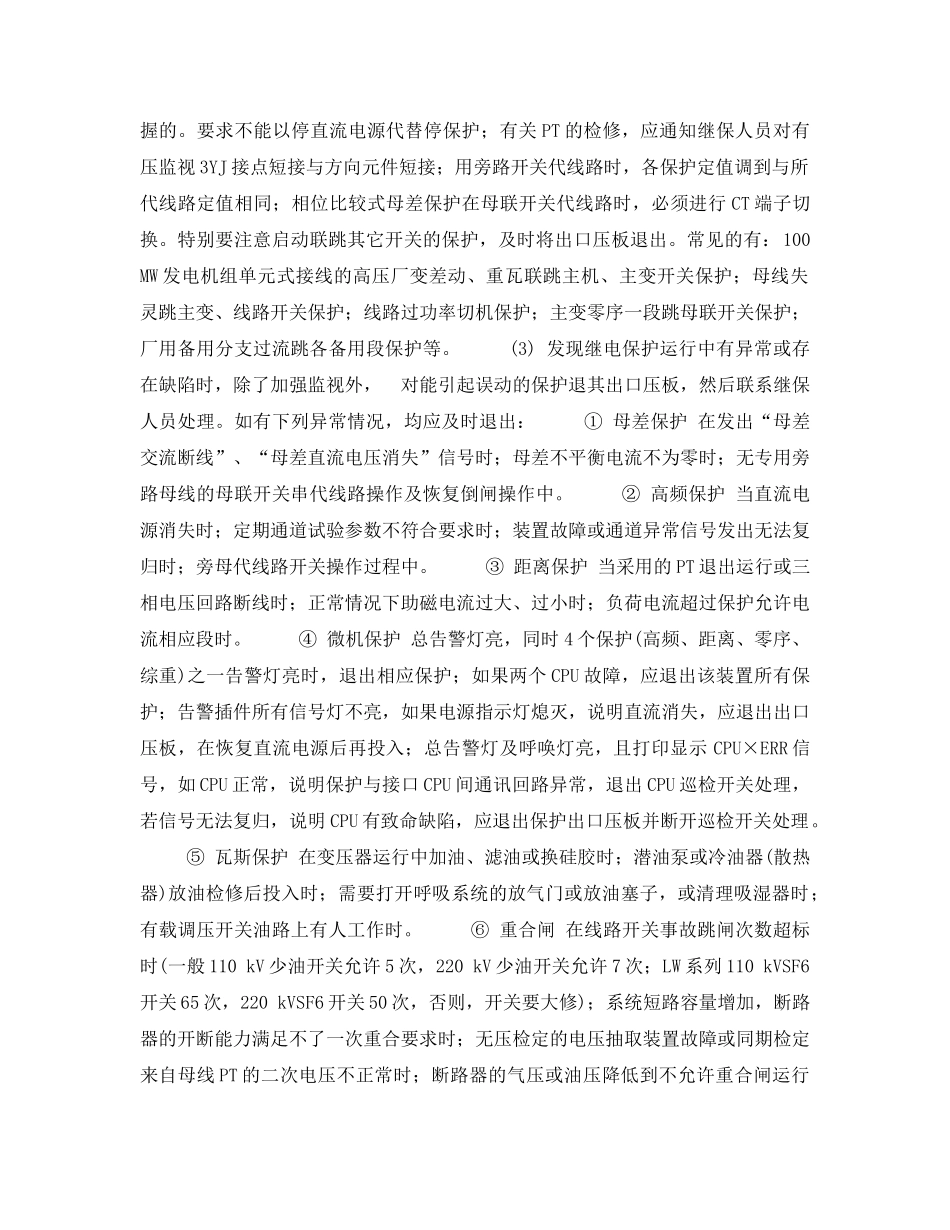

《安全技术》之提高继电保护运行的可靠性 _第2页
2/4

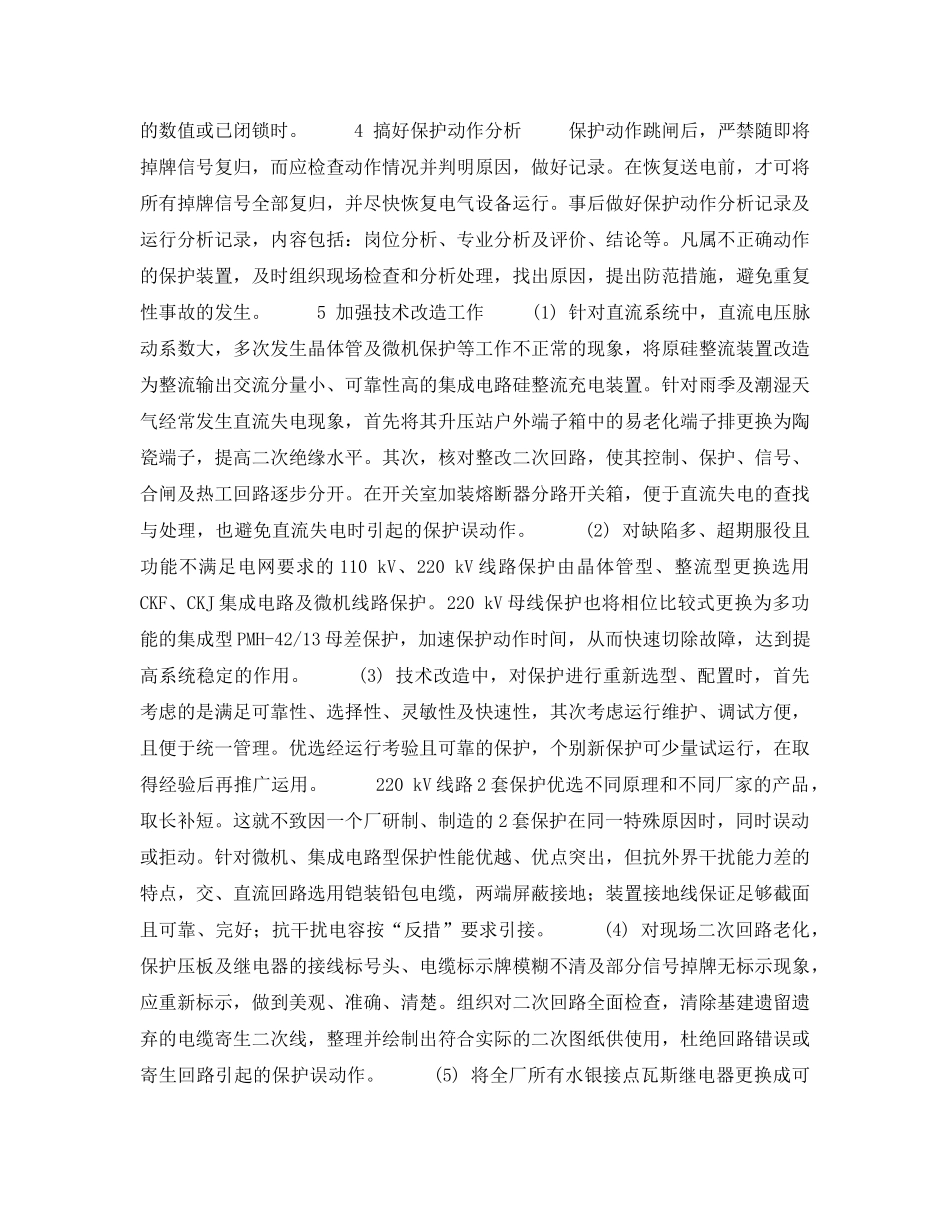

《安全技术》之提高继电保护运行的可靠性 _第3页
3/4
提高继电保护运行的可靠性近年来,国内各大电网由于继电保护拒动、误动引起的大面积停电事故时有发生,给国民经济与人民生活带来极大危害。对此,防止继电保护不正确动作,提高继电保护的运行可靠性,具有十分重要的意义。1抓好继电保护的验收工作继电保护调试完毕,严格自检、专业验收,然后提交验收单由厂部组织检修、运行、生产3个部门进行保护整组实验、开关合跳试验,合格并确认拆动的接线、元件、标志、压板已恢复正常,现场文明卫生清洁干净之后,在验收单上签字。保护定值或二次回路变更时,进行整定值或保护回路与有关注意事项的核对,并在更改簿上记录保护装置变动的内容、时间、更改负责人,运行班长签名。保护主设备的改造还要进行试运行或试运行试验,如:差动保护取用CT更换,就应作六角图实验合格,方可投运。2严格继电保护装置及其二次回路的巡检巡视检查设备是及时发现隐患,避免事故的重要途径,也是发电厂值班人员的一项重要工作。除了交接班的检查外,班中安排一次较全面的详细检查。对继电保护巡视检查的内容有:保护压板、自动装置均按调度要求投入;开关、压板位置正确;各回路接线正常,无松脱、发热现象及焦臭味存在;熔断器接触良好;继电器接点完好,带电的触点无大的抖动及烧损,线圈及附加电阻无过热;CT、PT回路分别无开路、短路;指示灯、运行监视灯指示正常;表计参数符合要求;光字牌、警铃、事故音响情况完好;微机保护打印机动作后,还应检查报告的时间及参数,当发现报告异常时,及时通知继保人员处理。3提高继电保护运行操作的准确性(1)运行人员在学习了保护原理及二次图纸后,应核对、熟悉现场二次回路端子、继电器、信号掉牌及压板。严格“两票”的执行,并履行保护安全措施票,按照继电保护运行规程操作。每次投入、退出,要严格按设备调度范围的划分,征得调度同意。为保证保护投退准确,在运行规程中编入各套保护的名称、压板、时限、保护所跳开关及压板使用说明。由于规定明确,执行严格,减少运行值班人员查阅保护图的时间,避免运行操作出差错。(2)特殊情况下的保护操作,除了部分在规程中明确规定外,运行人员主要是通过培训学习来掌握的。要求不能以停直流电源代替停保护;有关PT的检修,应通知继保人员对有压监视3YJ接点短接与方向元件短接;用旁路开关代线路时,各保护定值调到与所代线路定值相同;相位比较式母差保护在母联开关代线路时,必须进行CT端子切换。特别要注意启动联跳其它开关的保护,及时将出口压板退出。常见的有:100MW发电机组单元式接线的高压厂变差动、重瓦联跳主机、主变开关保护;母线失灵跳主变、线路开关保护;线路过功率切机保护;主变零序一段跳母联开关保护;厂用备用分支过流跳各备用段保护等。(3)发现继电保护运行中有异常或存在缺陷时,除了加强监视外,对能引起误动的保护退其出口压板,然后联系继保人员处理。如有下列异常情况,均应及时退出:①母差保护在发出“母差交流断线”、“母差直流电压消失”信号时;母差不平衡电流不为零时;无专用旁路母线的母联开关串代线路操作及恢复倒闸操作中。②高频保护当直流电源消失时;定期通道试验参数不符合要求时;装置故障或通道异常信号发出无法复归时;旁母代线路开关操作过程中。③距离保护当采用的PT退出运行或三相电压回路断线时;正常情况下助磁电流过大、过小时;负荷电流超过保护允许电流相应段时。④微机保护总告警灯亮,同时4个保护(高频、距离、零序、综重)之一告警灯亮时,退出相应保护;如果两个CPU故障,应退出该装置所有保护;告警插件所有信号灯不亮,如果电源指示灯熄灭,说明直流消失,应退出出口压板,在恢复直流电源后再投入;总告警灯及呼唤灯亮,且打印显示CPU×ERR信号,如CPU正常,说明保护与接口CPU间通讯回路异常,退出CPU巡检开关处理,若信号无法复归,说明CPU有致命缺陷,应退出保护出口压板并断开巡检开关处理。⑤瓦斯保护在变压器运行中加油、滤油或换硅胶时;潜油泵或冷油器(散热器)放油检修后投入时;需要打开呼吸系统的放气门或放油塞子,或清理吸湿器时;有载调压开关油路上有人工作时。⑥重合闸在线路开关事故跳闸...
