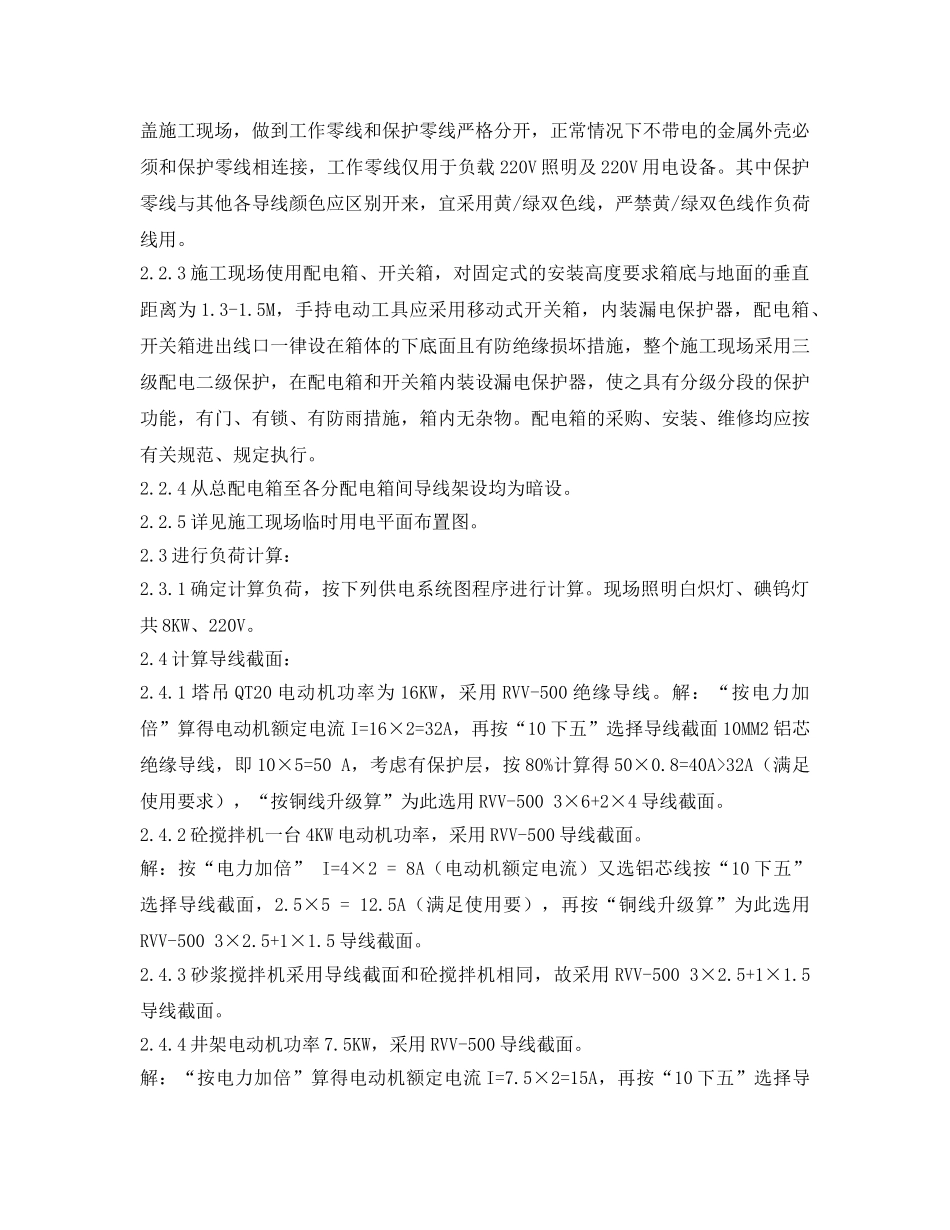

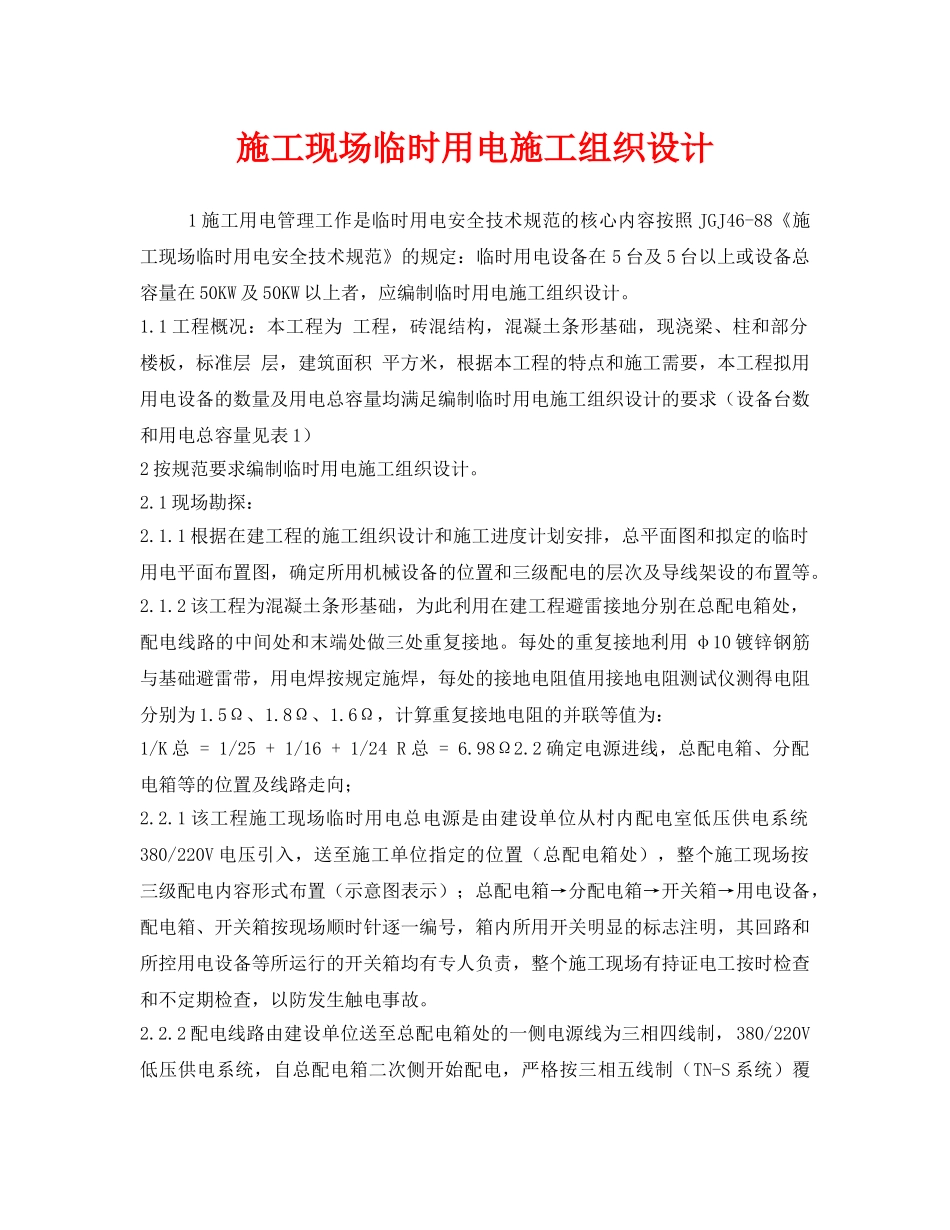

施工现场临时用电施工组织设计1施工用电管理工作是临时用电安全技术规范的核心内容按照JGJ46-88《施工现场临时用电安全技术规范》的规定：临时用电设备在5台及5台以上或设备总容量在50KW及50KW以上者，应编制临时用电施工组织设计。1.1工程概况：本工程为工程，砖混结构，混凝土条形基础，现浇梁、柱和部分楼板，标准层层，建筑面积平方米，根据本工程的特点和施工需要，本工程拟用用电设备的数量及用电总容量均满足编制临时用电施工组织设计的要求（设备台数和用电总容量见表1）2按规范要求编制临时用电施工组织设计。2.1现场勘探：2.1.1根据在建工程的施工组织设计和施工进度计划安排，总平面图和拟定的临时用电平面布置图，确定所用机械设备的位置和三级配电的层次及导线架设的布置等。2.1.2该工程为混凝土条形基础，为此利用在建工程避雷接地分别在总配电箱处，配电线路的中间处和末端处做三处重复接地。每处的重复接地利用φ10镀锌钢筋与基础避雷带，用电焊按规定施焊，每处的接地电阻值用接地电阻测试仪测得电阻分别为1.5Ω、1.8Ω、1.6Ω，计算重复接地电阻的并联等值为：1/K总=1/25+1/16+1/24R总=6.98Ω2.2确定电源进线，总配电箱、分配电箱等的位置及线路走向；2.2.1该工程施工现场临时用电总电源是由建设单位从村内配电室低压供电系统380/220V电压引入，送至施工单位指定的位置（总配电箱处），整个施工现场按三级配电内容形式布置（示意图表示）；总配电箱→分配电箱→开关箱→用电设备，配电箱、开关箱按现场顺时针逐一编号，箱内所用开关明显的标志注明，其回路和所控用电设备等所运行的开关箱均有专人负责，整个施工现场有持证电工按时检查和不定期检查，以防发生触电事故。2.2.2配电线路由建设单位送至总配电箱处的一侧电源线为三相四线制，380/220V低压供电系统，自总配电箱二次侧开始配电，严格按三相五线制（TN-S系统）覆盖施工现场，做到工作零线和保护零线严格分开，正常情况下不带电的金属外壳必须和保护零线相连接，工作零线仅用于负载220V照明及220V用电设备。其中保护零线与其他各导线颜色应区别开来，宜采用黄/绿双色线，严禁黄/绿双色线作负荷线用。2.2.3施工现场使用配电箱、开关箱，对固定式的安装高度要求箱底与地面的垂直距离为1.3-1.5M，手持电动工具应采用移动式开关箱，内装漏电保护器，配电箱、开关箱进出线口一律设在箱体的下底面且有防绝缘损坏措施，整个施工现场采用三级配电二级保护，在配电箱和开关箱内装设漏电保护器，使之具有分级分段的保护功能，有门、有锁、有防雨措施，箱内无杂物。配电箱的采购、安装、维修均应按有关规范、规定执行。2.2.4从总配电箱至各分配电箱间导线架设均为暗设。2.2.5详见施工现场临时用电平面布置图。2.3进行负荷计算：2.3.1确定计算负荷，按下列供电系统图程序进行计算。现场照明白炽灯、碘钨灯共8KW、220V。2.4计算导线截面：2.4.1塔吊QT20电动机功率为16KW，采用RVV-500绝缘导线。解：“按电力加倍”算得电动机额定电流I=16×2=32A，再按“10下五”选择导线截面10MM2铝芯绝缘导线，即10×5=50A，考虑有保护层，按80%计算得50×0.8=40A>32A（满足使用要求），“按铜线升级算”为此选用RVV-5003×6+2×4导线截面。2.4.2砼搅拌机一台4KW电动机功率，采用RVV-500导线截面。解：按“电力加倍”I=4×2=8A（电动机额定电流）又选铝芯线按“10下五”选择导线截面，2.5×5=12.5A（满足使用要），再按“铜线升级算”为此选用RVV-5003×2.5+1×1.5导线截面。2.4.3砂浆搅拌机采用导线截面和砼搅拌机相同，故采用RVV-5003×2.5+1×1.5导线截面。2.4.4井架电动机功率7.5KW，采用RVV-500导线截面。解：“按电力加倍”算得电动机额定电流I=7.5×2=15A，再按“10下五”选择导线截面和导线有保护层，按80%计算得4×5×0.8=16A>15A（满足使用要求），“按铜线升级算”为此选用RVV-5003×2.5+1×1.5导线截面。2.4.5电焊机容量为21KVA，（一次电源单项380V），为此采用RVV-500导线截面。解：按单相380电流“两安半”21×2.5=53A，一次测额定工作电流又按“25、35、四、三界”和考虑导线有保护层按80%计算得51.2×16×4×0.8=51...
