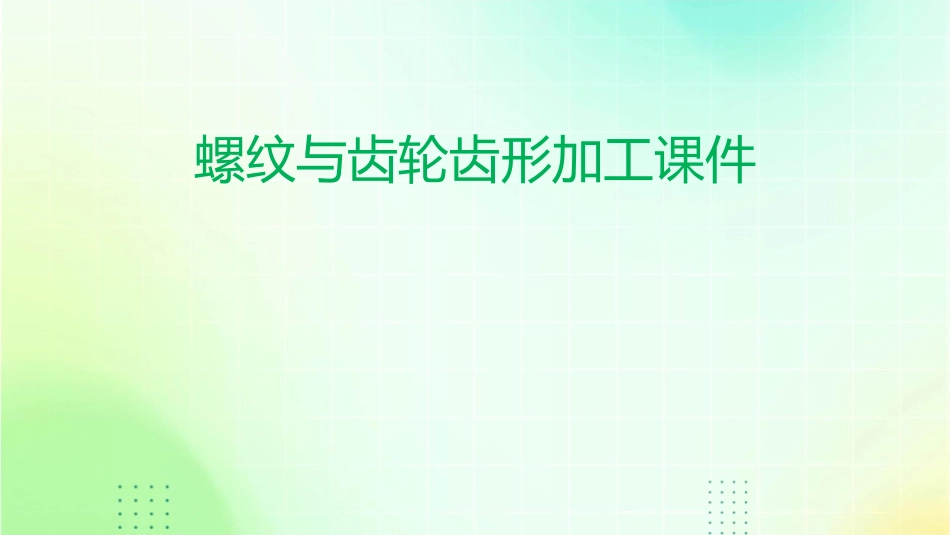

螺纹与齿轮齿形加工课件VIP免费

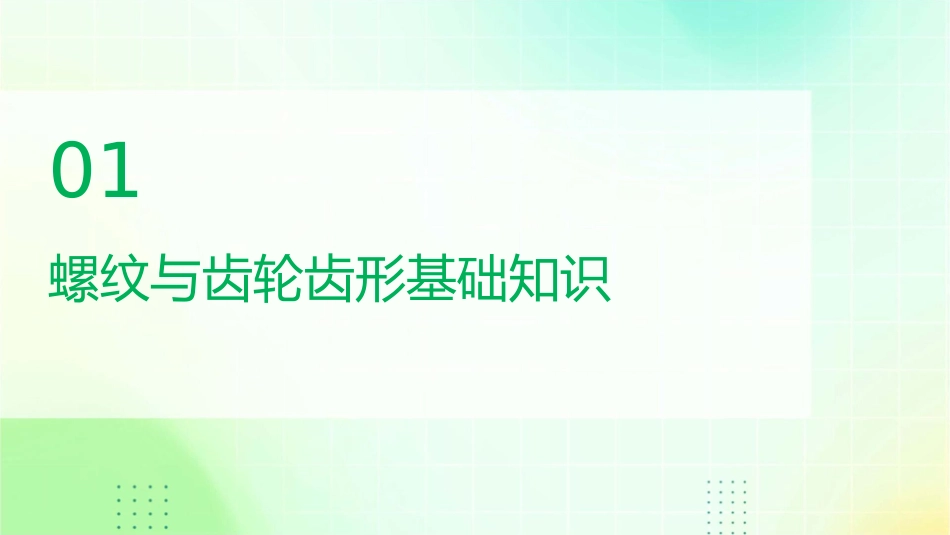

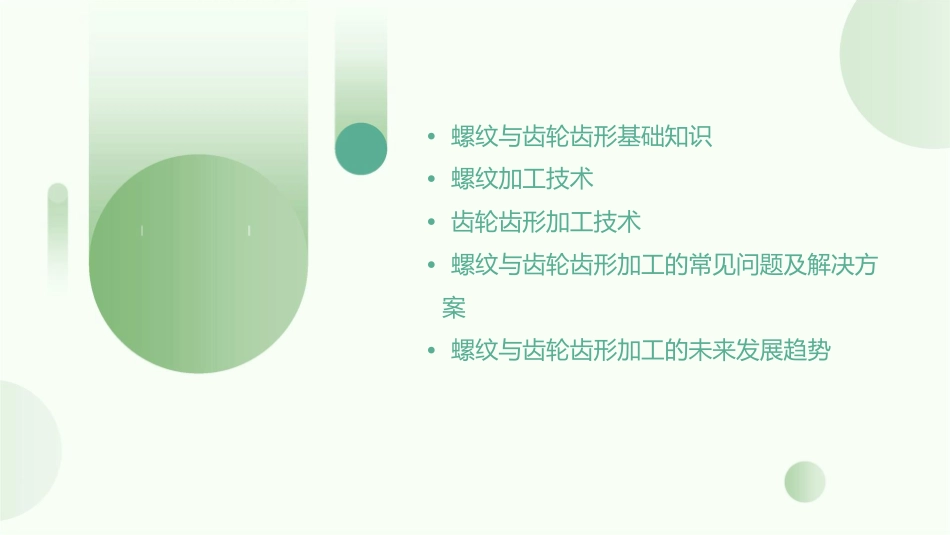

螺纹与齿轮齿形加工课件•螺纹与齿轮齿形基础知识•螺纹加工技术•齿轮齿形加工技术•螺纹与齿轮齿形加工的常见问题及解决方案•螺纹与齿轮齿形加工的未来发展趋势01螺纹与齿轮齿形基础知识螺纹的定义与分类定义螺纹是一种在圆柱或圆锥表面上，沿着螺旋线形成的具有相同剖面的连续凸起和沟槽。分类按照旋向可分为左旋和右旋；按照用途可分为连接螺纹和传动螺纹；按照牙型可分为三角形、矩形、梯形、锯齿形等。齿轮齿形的种类与特点直齿斜齿锥齿弧齿结构简单，制造成本低，工作平稳性差，传动效率低。适用于大功率、大传动比的情况，但加工难度较大。具有较好的弯曲强度和接触强度，适用于高转速、高载荷的场合。传动平稳，承载能力强，但制造成本高。螺纹与齿轮齿形在机械中的应用010203连接与紧固传动测量与控制螺纹常用于各种机械零件的连接和紧固，如螺栓、螺母等。齿轮齿形用于实现机械能传递和转换，如减速器、变速器等。利用螺纹和齿轮齿形可以制造各种测量仪器和控制装置。02螺纹加工技术车削螺纹车削螺纹是常用的螺纹加工方法之一，通过车床的旋转运动和刀具的轴向进给，将工件加工成螺纹形状。车削螺纹时，需要选择合适的刀具、切削参数和冷却方式，以确保加工精度和表面质量。车削螺纹适用于各种类型的螺纹加工，包括圆柱形、圆锥形和端面螺纹。攻丝和套丝攻丝是指将丝锥插入工件孔中，通过旋转丝锥或工件，将孔内材料切削成螺纹形状的方法。套丝是指将已成形的螺纹套在工件上，通过旋转工件或套筒，将螺纹紧固在工件上的方法。攻丝和套丝适用于加工内螺纹和外螺纹，需要选择合适的丝锥或套筒，以及切削参数。磨削螺纹磨削螺纹是通过砂轮的旋转和轴向进给，将工件加工成螺纹形状的方法。磨削螺纹需要选择合适的砂轮、切削参数和冷却方式。磨削螺纹可以获得较高的加工精度和表面质量，适用于高精度、高表面质量的螺纹加工。螺纹加工的工艺流程工艺流程包括工件装夹、刀具选择、切削参数确定、冷却方式选择等步骤。在加工过程中，需要不断检查加工精度和表面质量，及时调整工艺参数。加工完成后，需要进行质量检测和后处理，以确保产品质量符合要求。03齿轮齿形加工技术切削加工切削加工原理切削工具切削过程切削加工是利用切削工具从工件上切除多余材料，以获得所需形状、尺寸和表面质量的加工方法。切削工具包括车刀、铣刀、钻头等，它们由硬质合金或高速钢制成，具有锋利的刃口和合适的几何形状。在切削过程中，切削工具在工件上施加压力，使工件材料发生塑性变形，并随着切削工具的移动形成切屑，最终获得所需的齿轮齿形。磨削加工磨削加工原理01磨削加工是利用磨料和磨具对工件表面进行磨削，以达到精确的尺寸、形状和表面质量的加工方法。磨具02磨具由许多细小的磨料颗粒组成，这些磨料颗粒通常是金刚石、刚玉或碳化硅等超硬材料。磨削过程03在磨削过程中，磨具在工件表面施加适当的压力，使磨料颗粒切入工件表面，通过摩擦和切削作用去除多余材料，最终获得所需的齿轮齿形。精密铸造和精密锻造精密铸造精密铸造是一种通过精确控制熔炼、浇注和冷却过程，以获得精确形状和尺寸的齿轮齿形的加工方法。精密锻造精密锻造是一种通过精确控制锻造过程中的温度、压力和变形程度，以获得精确形状和尺寸的齿轮齿形的加工方法。齿轮加工的工艺流程齿形加工精整加工利用切削、磨削、铸造或锻造等方法，对毛坯进行齿形加工。对齿轮进行精整加工，以提高其表面质量和精度。毛坯准备热处理质量检测对齿轮进行质量检测，确保其满足设计要求。根据齿轮的材料和尺寸要求，准备毛坯。根据齿轮的材料和性能要求，进行相应的热处理。04螺纹与齿轮齿形加工的常见问题及解决方案螺纹加工中的乱扣和螺距不均问题乱扣问题解决方案乱扣是指在螺纹加工过程中，由于机床或刀具的振动，导致螺纹不连续或扭曲的现象。采用高精度机床和刀具，提高切削参数的稳定性，减少振动和温度变化的影响。同时，优化刀具路径和切削参数，以减少乱扣的可能性。螺距不均问题解决方案螺距不均是指在螺纹加工过程中，螺距出现偏差的现象。确保机床和刀具的精度，定期进行维护和校准。同时，采用高精度的测量工具，...
