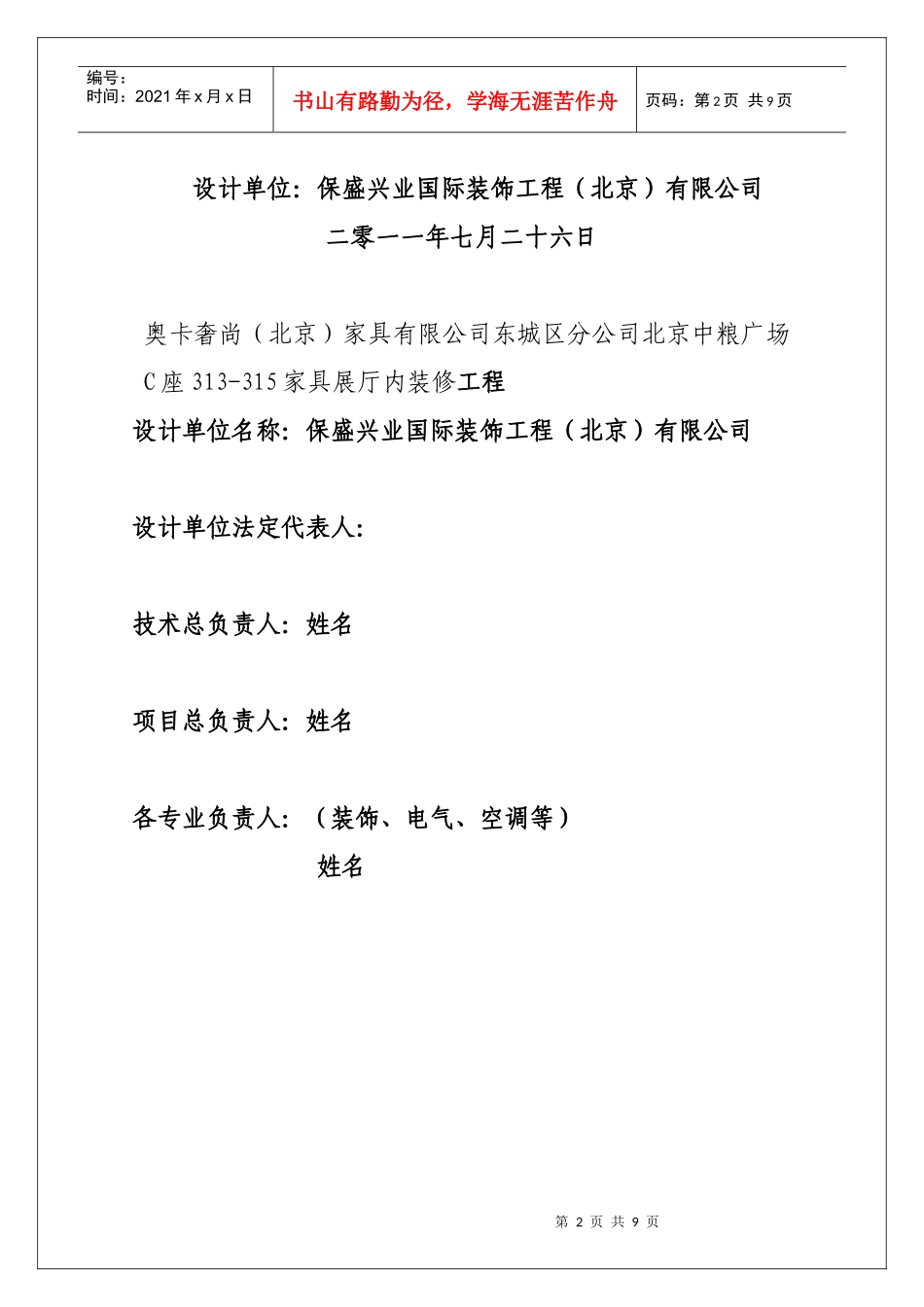

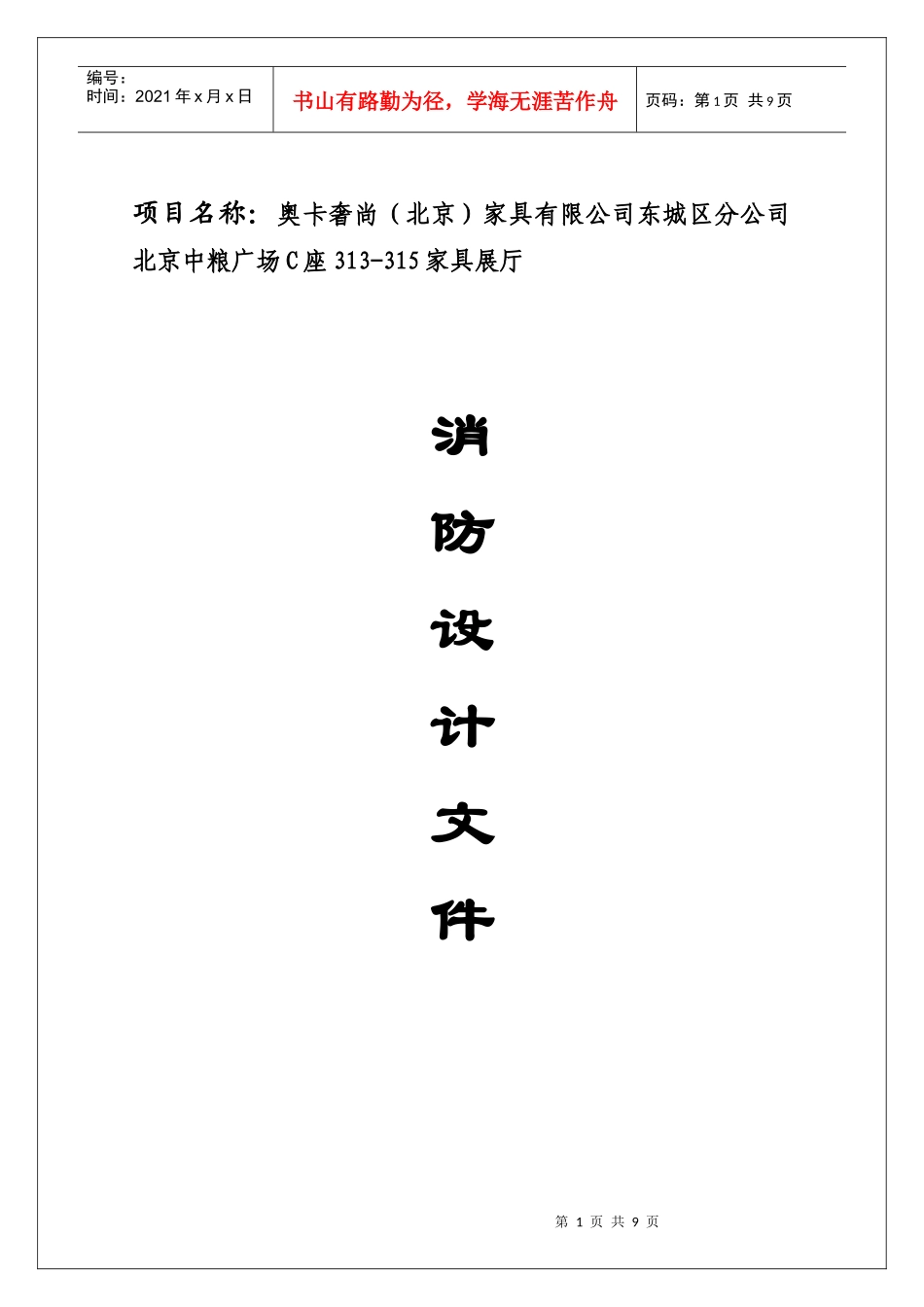

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页项目名称：奥卡奢尚（北京）家具有限公司东城区分公司北京中粮广场C座313-315家具展厅消防设计文件第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页设计单位：保盛兴业国际装饰工程（北京）有限公司二零一一年七月二十六日奥卡奢尚（北京）家具有限公司东城区分公司北京中粮广场C座313-315家具展厅内装修工程设计单位名称：保盛兴业国际装饰工程（北京）有限公司设计单位法定代表人：技术总负责人：姓名项目总负责人：姓名各专业负责人：（装饰、电气、空调等）姓名第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页设计文件目录序号设计内容页码1工程设计依据32建设规模和设计范围5-63工程原已设置（或新增）的主要消防设备、消防产品及有防火性能要求的建筑构件、建筑材料等6-74采用新技术、新材料、新设备和新结构的情况6-75具有特殊火灾危险性的消防设计和需要设计审批时解决或确定的问题。76装修专业8第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页一、工程设计依据《高层民用建筑设计防火规范》（GB50045-95）（2005年版）《自动喷水灭火系统设计规范》（GB50084-2001）（2005年版）《火灾自动报警系统设计规范》（GB50116-98）《建筑灭火器配置设计规范》（GB50140-2005）《建筑内部装修设计防火规范》（GB50219-95）《消防安全疏散标志设置标准》（DBJ01-611-2002）等与消防报审项目相关的设计规范1、建设规模和设计范围。项目名称：奥卡奢尚（北京）家具有限公司东城区分公司北京中粮广场C座313-315家具展厅内装修工程项目地址：北京市东城区建国门内大街8号建筑物名称：北京中粮广场大厦，位于3层（自然层：3层）建筑规模：内装修工程所在区域建筑面积：437平方米。内装修工程包括：展厅1个，仓库2个第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页安全疏散：内装修工程包括安全出口2个，安全疏散距离为12m符合建筑类规范的设计要求。设计范围：此次内装修工程包括建筑平面结构设计、地面铺装设计、天花布局设计、强弱电布线设计、照明布置设计。3、改建或装修设计的面积等指标。内装修工程所在建筑物基本情况：地上14层，地下2层，耐火等级：1级，建筑高度：56米，建筑总面积：12万平方米，使用性质：商场。内装修工程基本情况建筑面积：437平方米，使用性质：展厅。建筑高度（楼层高度）4米，本次室内装修局部采用轻钢龙骨石膏板吊顶，距原有楼板高度为1300mm。4、工程原已设置的主要消防设备室内消火栓：为大厦原有消火栓，不涉及改动。原有消火栓内有L25麻质衬胶水带，DN65消火栓，φ19水枪，指示红灯，报警按钮，消防泵起泵按钮，L25自救式消防卷盘。自动喷水灭火系统：对大厦原有T-ZST2自动喷水灭火系统。大厦直立型喷水强度为8L/min.㎡作用面积为160㎡。进行部分喷淋头的移位改动。喷淋头采用φ5mm直立型下水喷淋头和上水喷淋头。15-68℃。现有喷淋头68个。其中，原有喷淋头49个。新增喷淋头19个。移位15个。第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页1、移位的喷淋头支管采用镀锌变径钢管，丝扣连接，报警阀前，焊接连接，该段管道末端设过滤器。管道支，吊架不妨碍喷淋头动作，喷淋头的水平距离为300mm,配水支管上的每一直管段、相邻两个喷头间设有一个防晃吊架。支管喷淋头，每根支管管径≥DN25，每侧每根支管设置上下喷水≤8个。2、水平管道采用0.002-0.0,05的坡度，坡向泄水装置。3、喷淋头在管道在系统试压到达1.4Mpa合格标准、冲洗后安装。安装时采用专业扳手。4、标准喷淋头最大水平间距≤4m，矩形布置，与墙、柱面最大间距≤1.8m。5、下喷淋头，溅水盘与吊顶、楼盘、屋面板距离：7.5cm≤S≤15cm6、报警阀安装在距地面1.2m；与侧墙距离＞0.5m，下面管道＞1.2m7、管道外侧做橡塑保温。内装修区域涉及末端试水装置。火灾自动...
