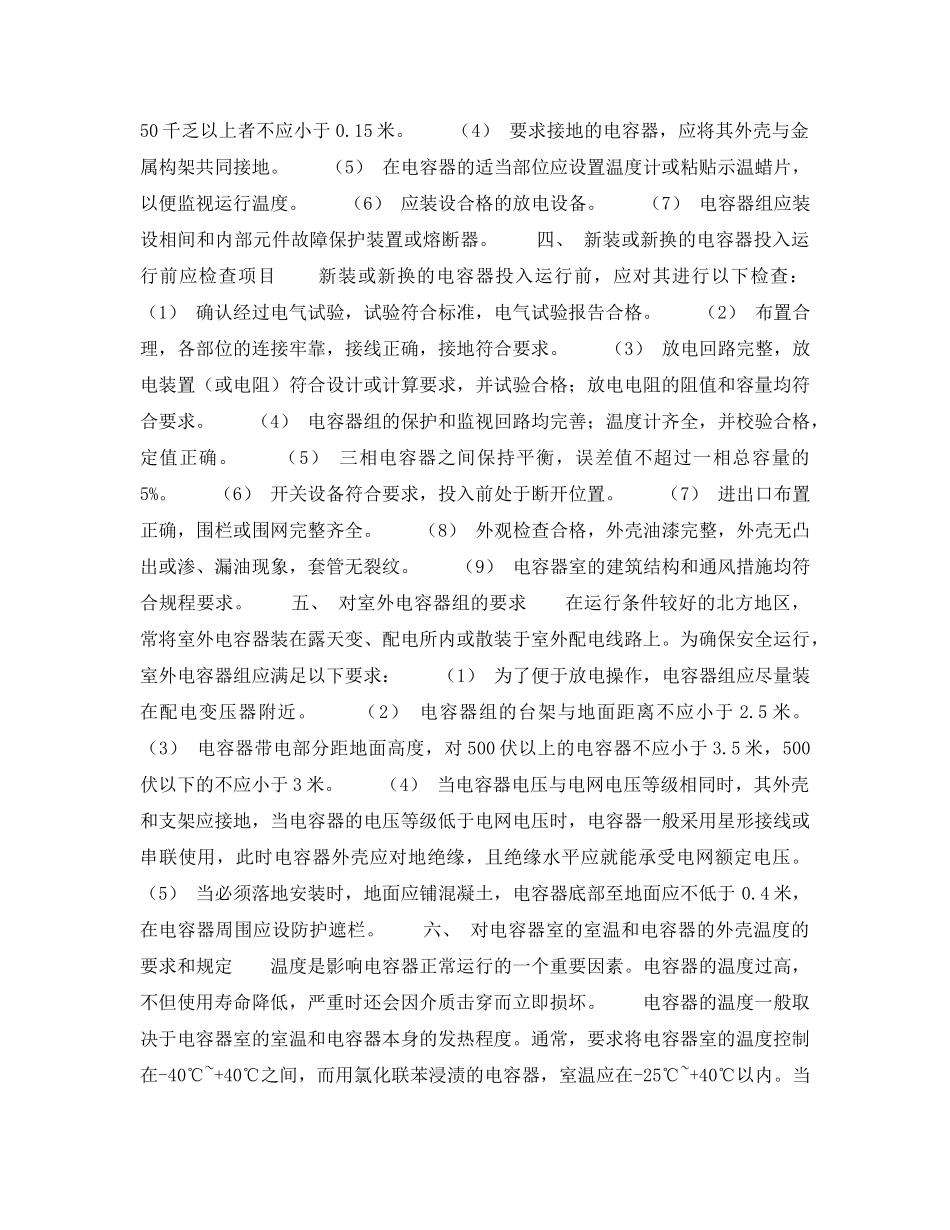

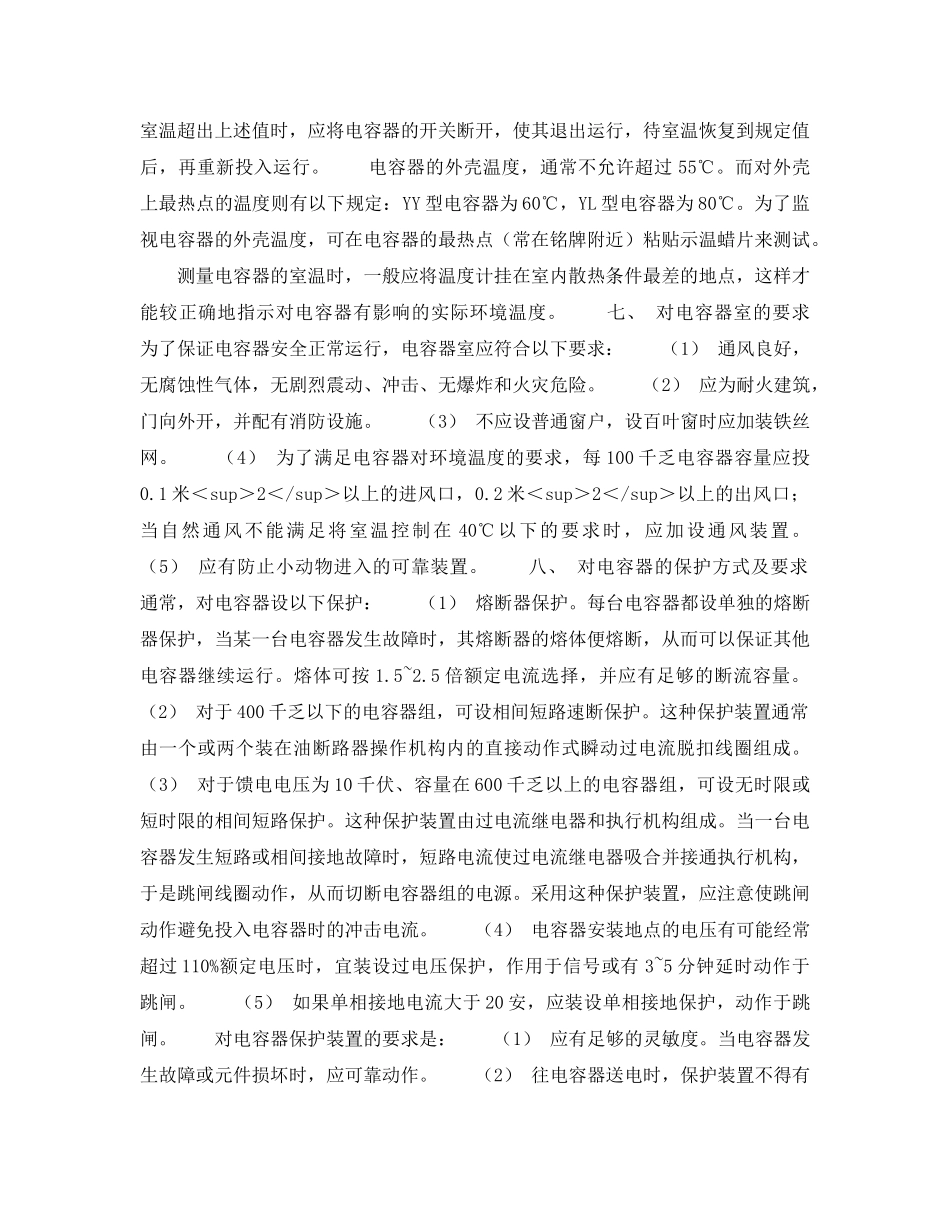

电容器和室内外线路一、电容器电力系统的负荷，如感应电动机、电焊机、感应电炉等，除了消耗有功电力之外，还要“吸收”无功电力。也就是说，这些电气设备中除有有功电流外，还有无功电流（即电感电流）。如果把电容器并接在负荷（如电动机）或供电设备（如变压器）上运行，则负荷或供电设备所需的无功电力，正好可由电容器供给。这就是并联补偿。这样，线路就不输送或少输送无功电力，从而可以取得以下效益：（1）减少线路能量损耗。（2）减少线路电压降，改善电压质量。（3）提高系统供电能力。使用电容器进行无功补偿，投资少，损耗低，便于分散安装，因此这种补偿方式应用较广。二、电容器并联补偿有几种接线方式电容器并联补偿有星形和三角形两种接线方式。如果电容器的额定电压与电网电压相同，应采用三角形（△）接线法。因为三角形接线时，即使电容器有一相熔断器或发生单相接地短路，其他两相电容器所承受的电压不变，仍可正常工作。因此，在高压侧集中补偿时，多采用三角形接线法。如果采用星形（Y）接线法，情况就不相同。例如在三相三线制系统中，当其中一相熔断器熔断时，其他两相的电压下降，电容器不能正常工作；当发生单相接地短路时，其他两相担忧压将升高到线电压，容易造成电容器击穿。无论采用哪种接线方式，都应使电容器承受的电压与本身的额定电压相符。电容器长时间过电压运行是不允许的，而且其运行电压也不能过多地低于额定电压，否则将使无功出力下降，电容器得不到充分作用。三、电容器安装的要求对电容器的安装有以下要求：（1）1000伏以上高压电容器应装在单独的电容器室内，不得与变压器、配电装置等共用一室。（2）电容器分层安装时，一般不应超过三层，层间不应加设隔离板，上、中、下三层位置应一致。电容器母线与上层构架的垂直距离不应小于0.2米；下层电容器底部距地面不应低于0.3米；上层电容器底部距地面不应高于2.5米，带电部分距地面不应低于3米，否则，应加设网状遮栏。（3）水平布置时一般成行布置，排与排之间应留有宽度不小于1.5米的过道，以便带电测试和检查；同一行电容器之间的距离不应小于0.1米，单台电容器容量在50千乏以上者不应小于0.15米。（4）要求接地的电容器，应将其外壳与金属构架共同接地。（5）在电容器的适当部位应设置温度计或粘贴示温蜡片，以便监视运行温度。（6）应装设合格的放电设备。（7）电容器组应装设相间和内部元件故障保护装置或熔断器。四、新装或新换的电容器投入运行前应检查项目新装或新换的电容器投入运行前，应对其进行以下检查：（1）确认经过电气试验，试验符合标准，电气试验报告合格。（2）布置合理，各部位的连接牢靠，接线正确，接地符合要求。（3）放电回路完整，放电装置（或电阻）符合设计或计算要求，并试验合格；放电电阻的阻值和容量均符合要求。（4）电容器组的保护和监视回路均完善；温度计齐全，并校验合格，定值正确。（5）三相电容器之间保持平衡，误差值不超过一相总容量的5%。（6）开关设备符合要求，投入前处于断开位置。（7）进出口布置正确，围栏或围网完整齐全。（8）外观检查合格，外壳油漆完整，外壳无凸出或渗、漏油现象，套管无裂纹。（9）电容器室的建筑结构和通风措施均符合规程要求。五、对室外电容器组的要求在运行条件较好的北方地区，常将室外电容器装在露天变、配电所内或散装于室外配电线路上。为确保安全运行，室外电容器组应满足以下要求：（1）为了便于放电操作，电容器组应尽量装在配电变压器附近。（2）电容器组的台架与地面距离不应小于2.5米。（3）电容器带电部分距地面高度，对500伏以上的电容器不应小于3.5米，500伏以下的不应小于3米。（4）当电容器电压与电网电压等级相同时，其外壳和支架应接地，当电容器的电压等级低于电网电压时，电容器一般采用星形接线或串联使用，此时电容器外壳应对地绝缘，且绝缘水平应就能承受电网额定电压。（5）当必须落地安装时，地面应铺混凝土，电容器底部至地面应不低于0.4米，在电容器周围应设防护遮栏。六、对电容器室的室温和电容器的外壳温度的要求和规定温度是影响电容器正常运行的一个重要因素。电容器的温度...
