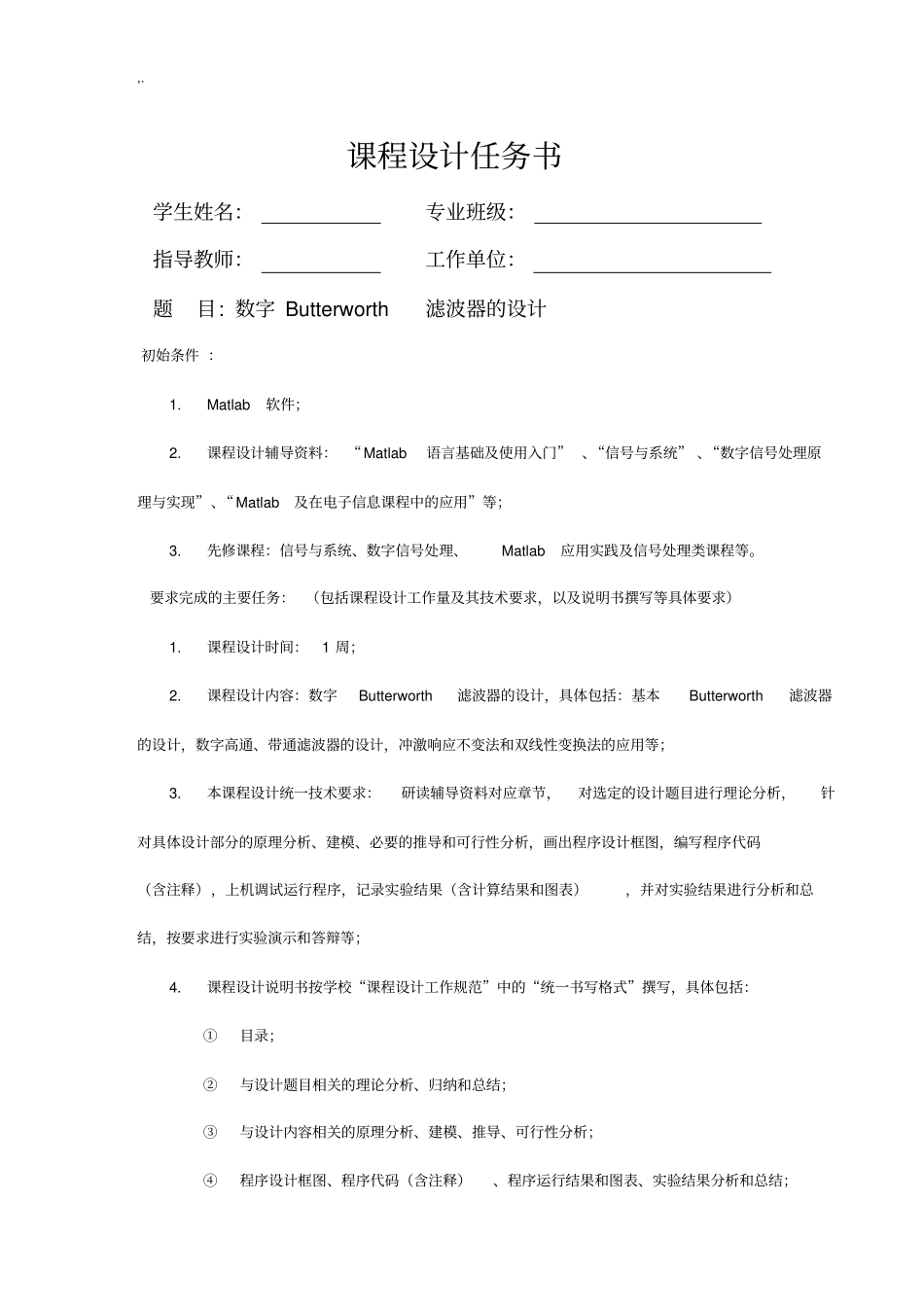

,.课程设计任务书学生姓名：专业班级：指导教师：工作单位：题目:数字Butterworth滤波器的设计初始条件：1.Matlab软件；2.课程设计辅导资料：“Matlab语言基础及使用入门”、“信号与系统”、“数字信号处理原理与实现”、“Matlab及在电子信息课程中的应用”等；3.先修课程：信号与系统、数字信号处理、Matlab应用实践及信号处理类课程等。要求完成的主要任务：（包括课程设计工作量及其技术要求，以及说明书撰写等具体要求）1.课程设计时间：1周；2.课程设计内容：数字Butterworth滤波器的设计，具体包括：基本Butterworth滤波器的设计，数字高通、带通滤波器的设计，冲激响应不变法和双线性变换法的应用等；3.本课程设计统一技术要求：研读辅导资料对应章节，对选定的设计题目进行理论分析，针对具体设计部分的原理分析、建模、必要的推导和可行性分析，画出程序设计框图，编写程序代码（含注释），上机调试运行程序，记录实验结果（含计算结果和图表），并对实验结果进行分析和总结，按要求进行实验演示和答辩等；4.课程设计说明书按学校“课程设计工作规范”中的“统一书写格式”撰写，具体包括：①目录；②与设计题目相关的理论分析、归纳和总结；③与设计内容相关的原理分析、建模、推导、可行性分析；④程序设计框图、程序代码（含注释）、程序运行结果和图表、实验结果分析和总结；,.⑤课程设计的心得体会（至少500字）；⑥参考文献（近5年的、不少于5篇）；⑦其它必要内容等。时间安排：1周附——具体设计内容：1.低通巴特沃斯模拟滤波器设计。设计一个低通巴特沃斯模拟滤波器：指标如下：通带截止频率：pf=3400HZ,通带最大衰减：pR=3dB阻带截至频率：sf=4000HZ，阻带最小衰减：SA=40dB2.模拟低通转换为数字低通滤波器已知一模拟滤波器的系数函数为1000()1000asSH分别用冲激响应不变法和双线性变换法将()asH转换成数字滤波器系统函数()Hz，并图示()asH和()Hz的幅度相应曲线。分别取采样频率sF＝1000Hz和sF＝500Hz，分析冲激响应法中存在的频率混叠失真和双线性变换法存在的非线性频率失真等。3.设计一个10阶的Butterworth滤波器，通带为100～250Hz，采样频率为1000Hz，绘出滤波器的单位脉冲响应。指导教师签名：年月日系主任（或责任教师）签名：年月日,.目录1设计总体思路..................................................................................................12低通巴特沃斯模拟滤波器设计....................................................................22.1MATLAB提供的设计函数.................................................................22.1.1巴特沃斯滤波器阶数选择函数..............................................22.1.2完整的巴特沃斯滤波器滤波器设计函数............................32.2设计步骤..............................................................................................32.3MATLAB程序及运行结果.................................................................42.4结果分析..............................................................................................53模拟低通转换为数字低通滤波器设计........................................................73.1冲激响应不变法...................................................................................73.2双线性变换法......................................................................................73.3MATLAB提供的设计函数.................................................................83.4MATLAB程序及运行结果.................................................................83.5结果分析............................................................................................104设计10阶巴特沃斯滤波器........................................................................114.1设计原理分析......................................................................
