消防水电安装施工方案1VIP免费

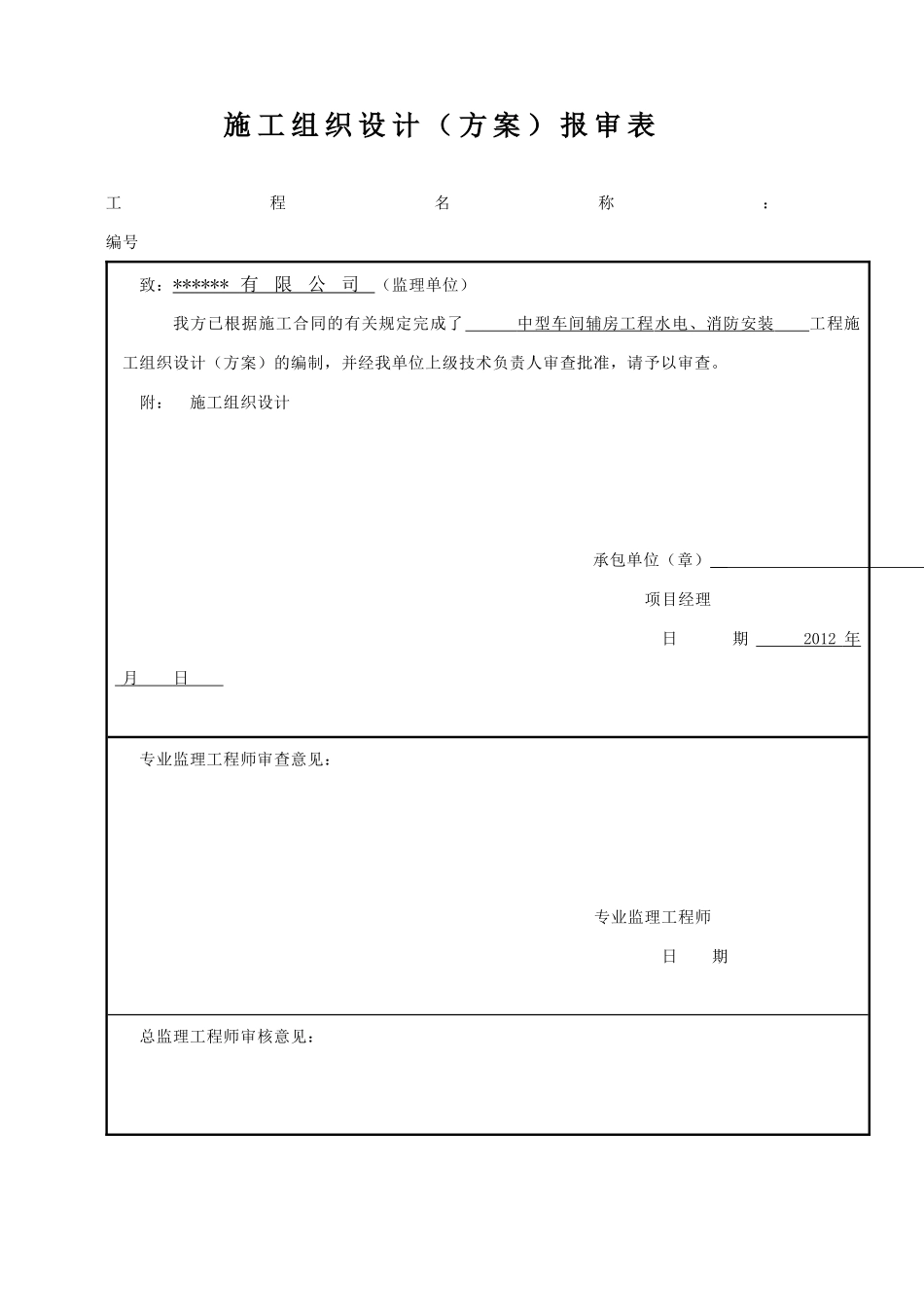

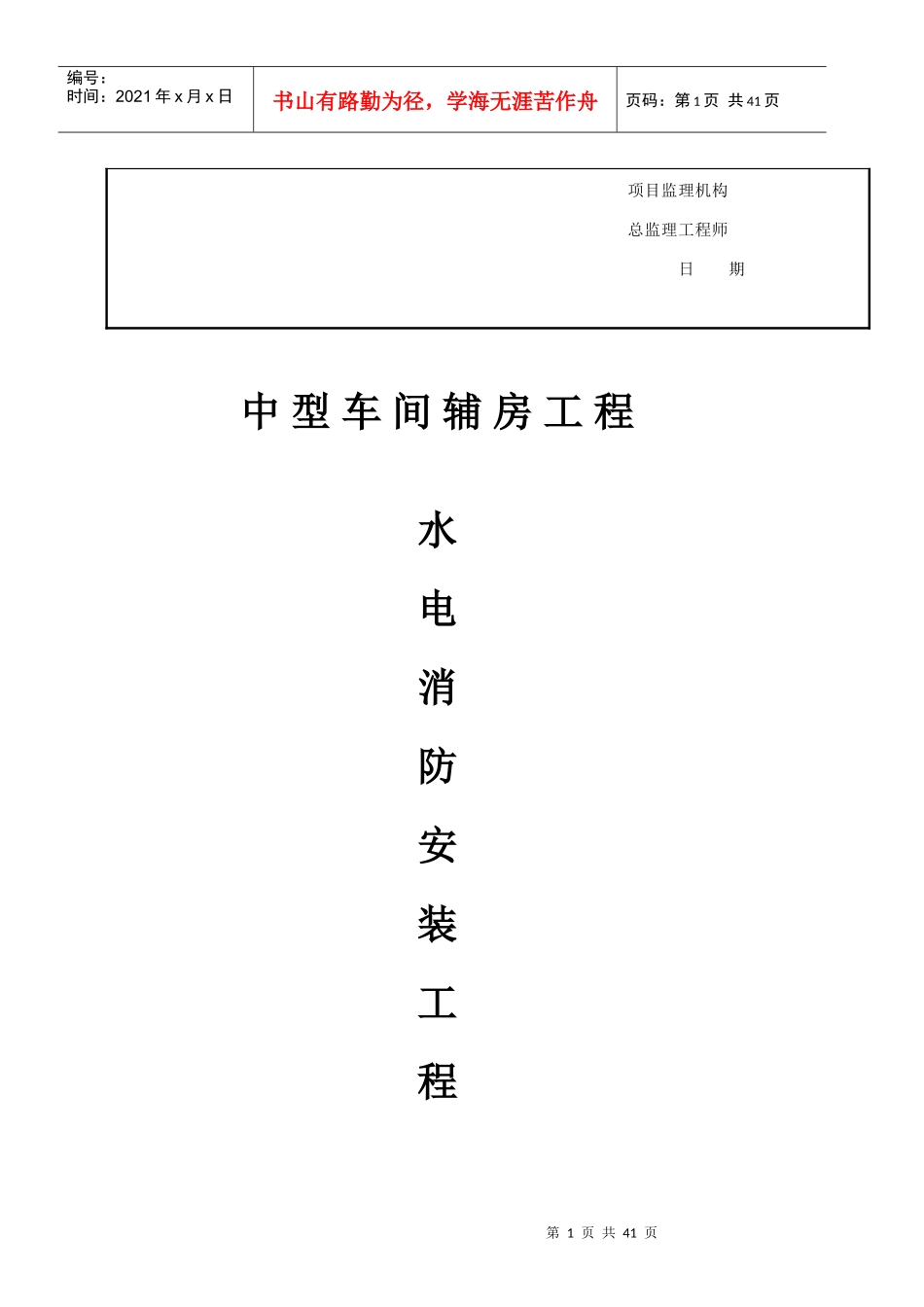

施工组织设计（方案）报审表工程名称：编号致：******有限公司（监理单位）我方已根据施工合同的有关规定完成了中型车间辅房工程水电、消防安装工程施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。附：施工组织设计承包单位（章）项目经理日期2012年月日专业监理工程师审查意见：专业监理工程师日期总监理工程师审核意见：第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页项目监理机构总监理工程师日期中型车间辅房工程水电消防安装工程第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页施工方案*******建筑有限公司2012年5月目录第一节编制依据第二节工程概况第三节施工部署第四节给排水安装第五节电气安装第六节消防安装第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页第七节成品保护第八节安全文明施工措施第4页共41页第3页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页第一节编制依据●中型车间辅房工程招标文件。●中型车间辅房工程工程给排水、电气施工图。●国家现有的给排水、电气施工及验收规范。●《建筑电气工程施工质量验收规范》GB50303-2002。●《建筑排水硬聚氯乙稀管道施工及验收规范》CJJ30-89●《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002。●《火灾自动报警系统设计规范》GB50166-98●《火灾自动报警系统施工验收规范》GB50116-92●《火灾报警控制器通用技术条件》GB4717-93●《自动喷水灭火设施安装》GB50084-2005●《室内自动喷水灭火设施安装》GB89SS175●《室内消火栓安装》GB99S202●《消防水泵接合器安装》GB99S203●《点型感烟火灾探测器技术要求及试验方法》（GB4715-93）第二节工程概况中型车间辅房工程位于*******，建设单第5页共41页第4页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共41页位：******有限公司，监理单位：******有限公司，设计单位:******设计研究院，勘察单位：*****勘察设计研究院。本工程建筑面积约13266.4㎡，建筑高度为23.65m,建筑设计等级为二级，耐火等级为二级，抗震等级为四级。主体为四层钢框架结构局部二层。水电工程包括：电气配电导管敷设、防雷接地系统、给排水管道系统、消防系统。1、电气：本工程电源引自西侧中型精机车间，采用电缆沿桥架引入。照明配电箱去生产辅助间灯具及插座的导线均穿PVC管，沿顶板、沿墙、埋地暗敷。BV-2.5mm\S2^;导线穿管原则为：1~3根穿PC16、SC15，4～5根穿PC20、SC20，6～7根穿PC25、SC25，7根以上应穿两根管敷设；BV-3x4mm\S2^;（3x6mm\S2^;）导线穿管PC25、SC25。消防用电设备配电装置应加明显标识。当双电源供电的两路电缆敷设于同一桥架时，应用隔板隔开。穿镀锌钢管或封闭金属线槽敷设，并应刷防火涂料。2、防雷接地：经计算本建筑年预计雷击次数N=0.1614次/年，按第三类防雷建筑物设置防雷设施。建筑的防雷装置满足防直击雷、防雷电波侵入，并设置总等电位联结。第6页共41页第5页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共41页3、给排水：本工程消防及生活用水的水源，均采用市政自来水，供水压力0.18MPa。给水管道采用优质PP-R塑料管，管材压力等级为1.2MPa，同质热熔连接；排水管采用UPVC塑料管承插粘接。4、消防：4.1室内消火栓系统采用临时高压系统，其消火栓管道入口所需工作压力为0.45MPa。4.2消防泵房、消防水箱负责本次设计地块内一期建设各单体的室内消防加压供水。室内消防供水的加压水泵设在中型精机车间内，消防泵房内布置有两台室内消火栓泵、两台自喷淋泵，均为一用一备,消防水箱（储水18立方）设置在重型精机车间辅房的屋顶水箱间内。4.3辅房内设闭式湿式自动喷淋灭火系统，设计喷水强度为4L/min·m，供水方式采用水池-水泵-水箱联合供水方式;喷淋系统的湿式报警阀设在消防水泵房内，水泵接合器由厂区给排水设计统一考虑。4.3.1喷头选型：采用ZSTDY隐蔽型玻璃球喷头（K=80）...
