《安全管理职业卫生》之防酸防护服 VIP免费

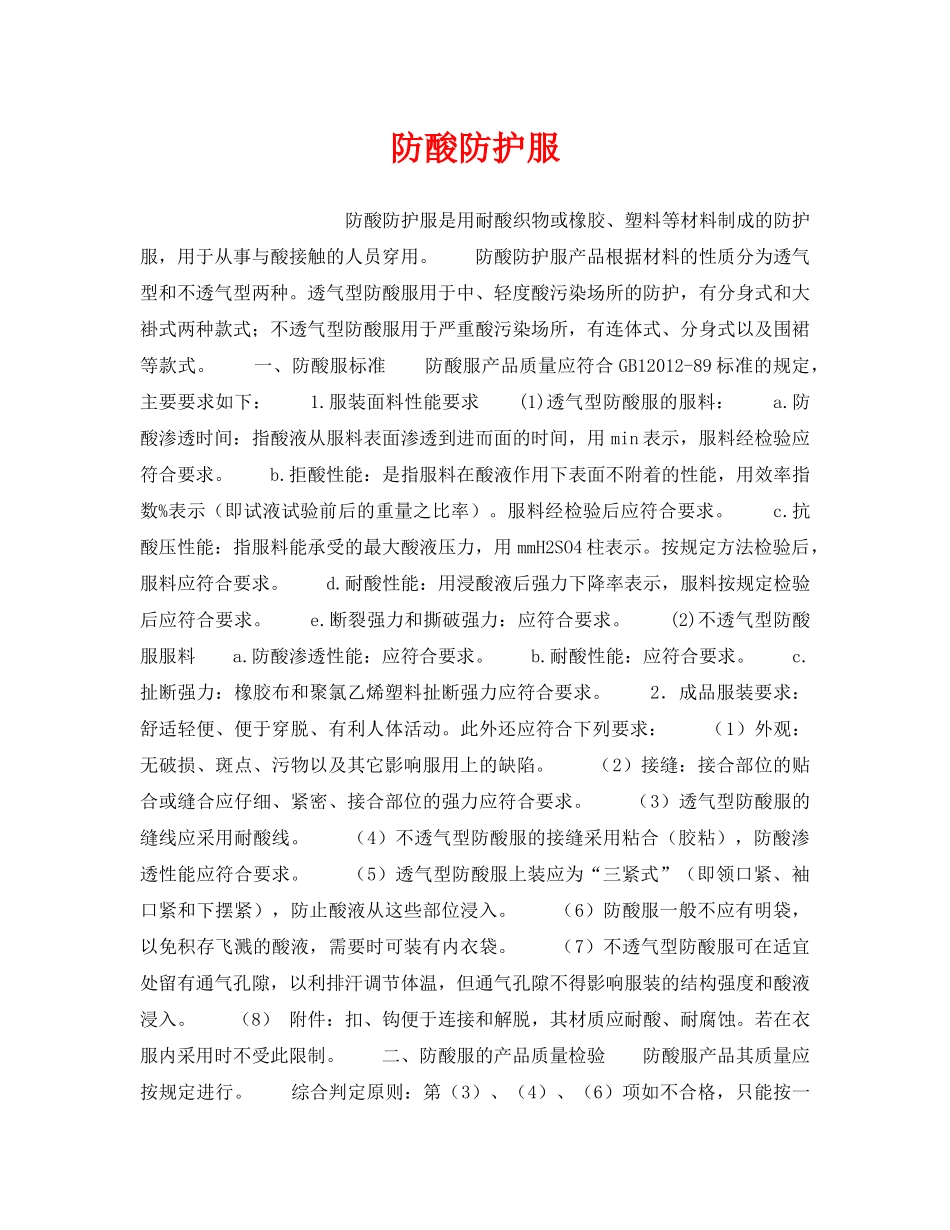

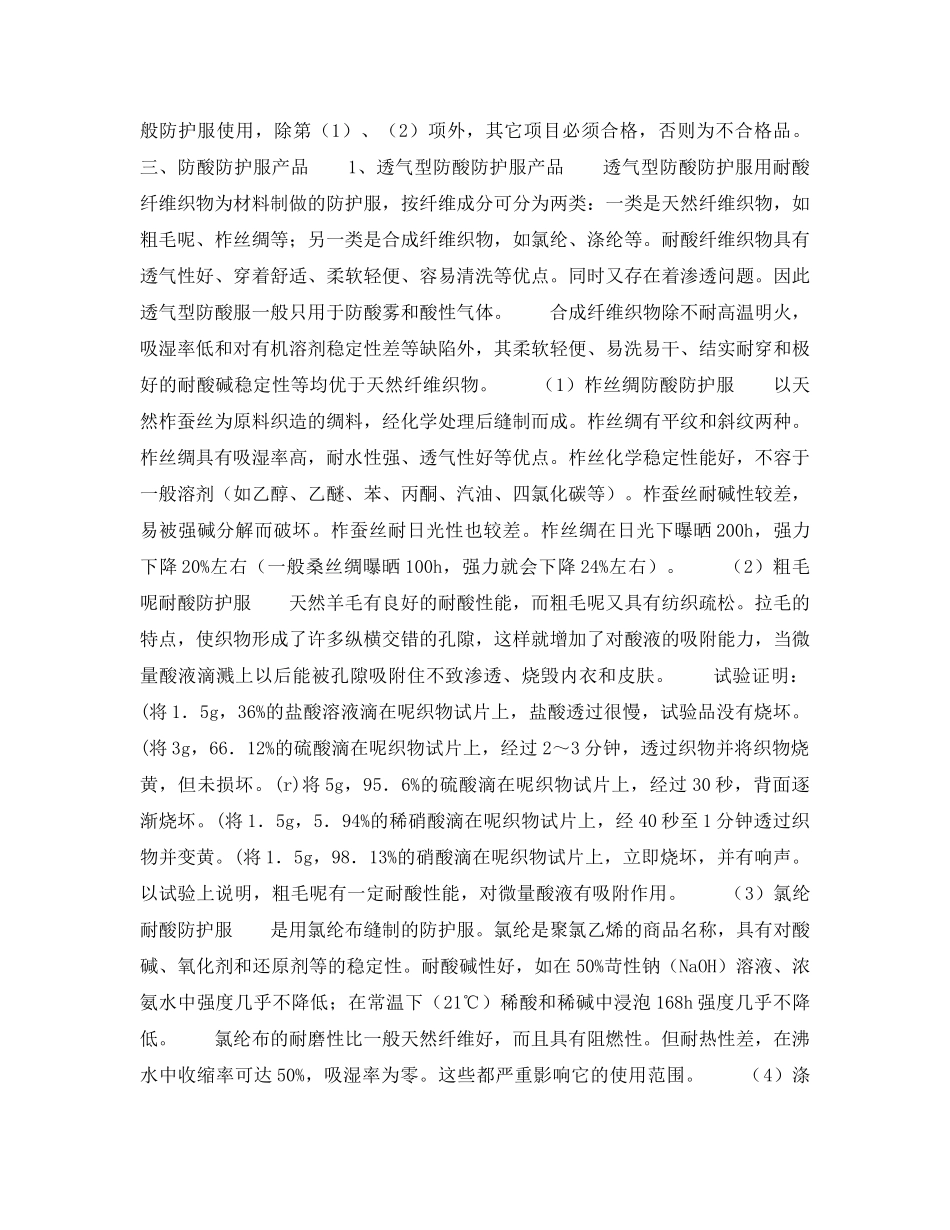

防酸防护服防酸防护服是用耐酸织物或橡胶、塑料等材料制成的防护服，用于从事与酸接触的人员穿用。防酸防护服产品根据材料的性质分为透气型和不透气型两种。透气型防酸服用于中、轻度酸污染场所的防护，有分身式和大褂式两种款式；不透气型防酸服用于严重酸污染场所，有连体式、分身式以及围裙等款式。一、防酸服标准防酸服产品质量应符合GB12012-89标准的规定，主要要求如下：1.服装面料性能要求(1)透气型防酸服的服料：a.防酸渗透时间：指酸液从服料表面渗透到进而面的时间，用min表示，服料经检验应符合要求。b.拒酸性能：是指服料在酸液作用下表面不附着的性能，用效率指数%表示（即试液试验前后的重量之比率）。服料经检验后应符合要求。c.抗酸压性能：指服料能承受的最大酸液压力，用mmH2SO4柱表示。按规定方法检验后，服料应符合要求。d.耐酸性能：用浸酸液后强力下降率表示，服料按规定检验后应符合要求。e.断裂强力和撕破强力：应符合要求。(2)不透气型防酸服服料a.防酸渗透性能：应符合要求。b.耐酸性能：应符合要求。c.扯断强力：橡胶布和聚氯乙烯塑料扯断强力应符合要求。2．成品服装要求：舒适轻便、便于穿脱、有利人体活动。此外还应符合下列要求：（1）外观：无破损、斑点、污物以及其它影响服用上的缺陷。（2）接缝：接合部位的贴合或缝合应仔细、紧密、接合部位的强力应符合要求。（3）透气型防酸服的缝线应采用耐酸线。（4）不透气型防酸服的接缝采用粘合（胶粘），防酸渗透性能应符合要求。（5）透气型防酸服上装应为“三紧式”（即领口紧、袖口紧和下摆紧），防止酸液从这些部位浸入。（6）防酸服一般不应有明袋，以免积存飞溅的酸液，需要时可装有内衣袋。（7）不透气型防酸服可在适宜处留有通气孔隙，以利排汗调节体温，但通气孔隙不得影响服装的结构强度和酸液浸入。（8）附件：扣、钩便于连接和解脱，其材质应耐酸、耐腐蚀。若在衣服内采用时不受此限制。二、防酸服的产品质量检验防酸服产品其质量应按规定进行。综合判定原则：第（3）、（4）、（6）项如不合格，只能按一般防护服使用，除第（1）、（2）项外，其它项目必须合格，否则为不合格品。三、防酸防护服产品1、透气型防酸防护服产品透气型防酸防护服用耐酸纤维织物为材料制做的防护服，按纤维成分可分为两类：一类是天然纤维织物，如粗毛呢、柞丝绸等；另一类是合成纤维织物，如氯纶、涤纶等。耐酸纤维织物具有透气性好、穿着舒适、柔软轻便、容易清洗等优点。同时又存在着渗透问题。因此透气型防酸服一般只用于防酸雾和酸性气体。合成纤维织物除不耐高温明火，吸湿率低和对有机溶剂稳定性差等缺陷外，其柔软轻便、易洗易干、结实耐穿和极好的耐酸碱稳定性等均优于天然纤维织物。（1）柞丝绸防酸防护服以天然柞蚕丝为原料织造的绸料，经化学处理后缝制而成。柞丝绸有平纹和斜纹两种。柞丝绸具有吸湿率高，耐水性强、透气性好等优点。柞丝化学稳定性能好，不容于一般溶剂（如乙醇、乙醚、苯、丙酮、汽油、四氯化碳等）。柞蚕丝耐碱性较差，易被强碱分解而破坏。柞蚕丝耐日光性也较差。柞丝绸在日光下曝晒200h，强力下降20%左右（一般桑丝绸曝晒100h，强力就会下降24%左右）。（2）粗毛呢耐酸防护服天然羊毛有良好的耐酸性能，而粗毛呢又具有纺织疏松。拉毛的特点，使织物形成了许多纵横交错的孔隙，这样就增加了对酸液的吸附能力，当微量酸液滴溅上以后能被孔隙吸附住不致渗透、烧毁内衣和皮肤。试验证明：(将1．5g，36%的盐酸溶液滴在呢织物试片上，盐酸透过很慢，试验品没有烧坏。(将3g，66．12%的硫酸滴在呢织物试片上，经过2～3分钟，透过织物并将织物烧黄，但未损坏。(r)将5g，95．6%的硫酸滴在呢织物试片上，经过30秒，背面逐渐烧坏。(将1．5g，5．94%的稀硝酸滴在呢织物试片上，经40秒至1分钟透过织物并变黄。(将1．5g，98．13%的硝酸滴在呢织物试片上，立即烧坏，并有响声。以试验上说明，粗毛呢有一定耐酸性能，对微量酸液有吸附作用。（3）氯纶耐酸防护服是用氯纶布缝制的防护服。氯纶是聚氯乙烯的商品名称，具有对酸碱、氧化剂和还原剂等的稳定性。耐酸碱性好，如在50%苛性钠（NaOH）溶...
