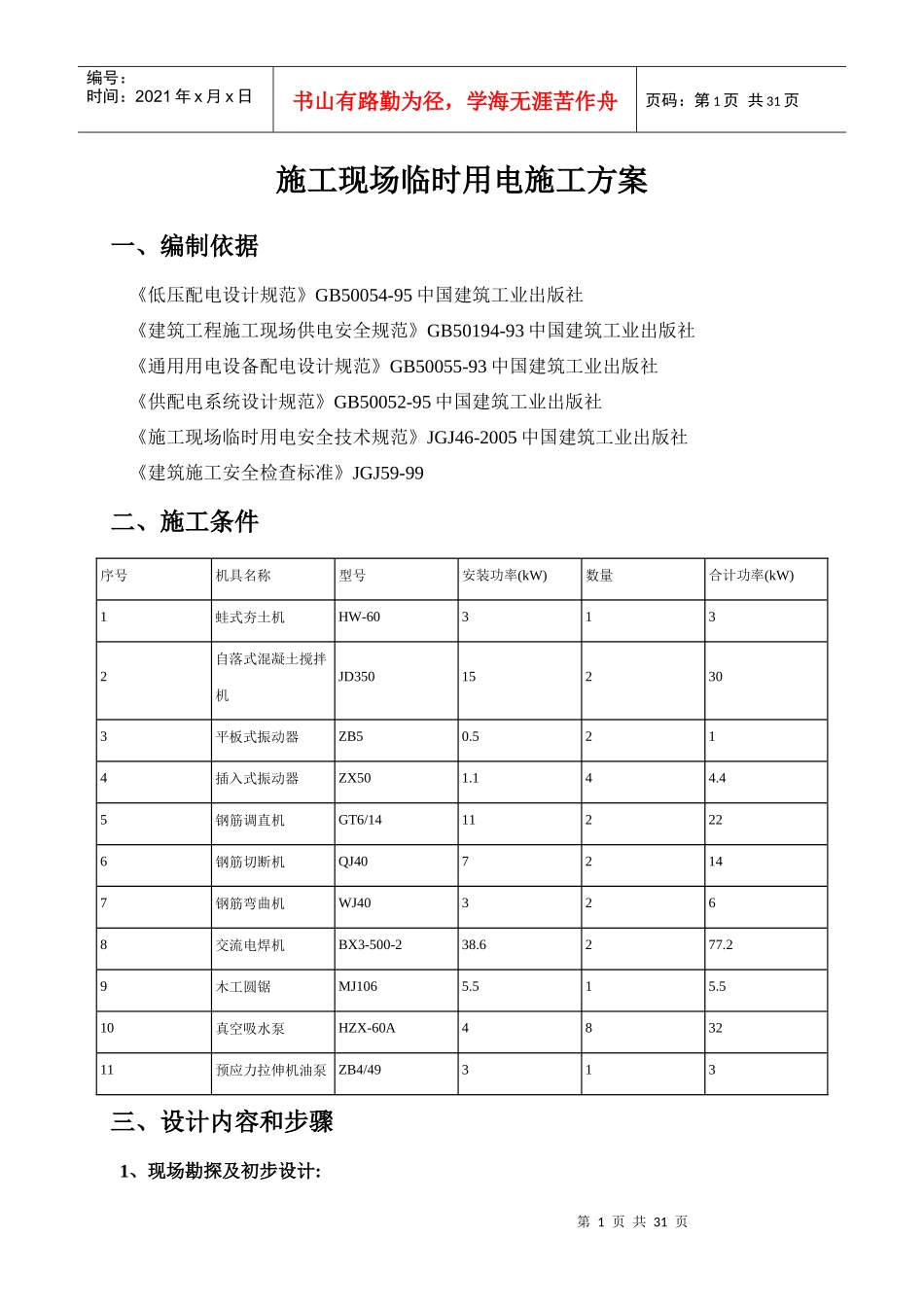

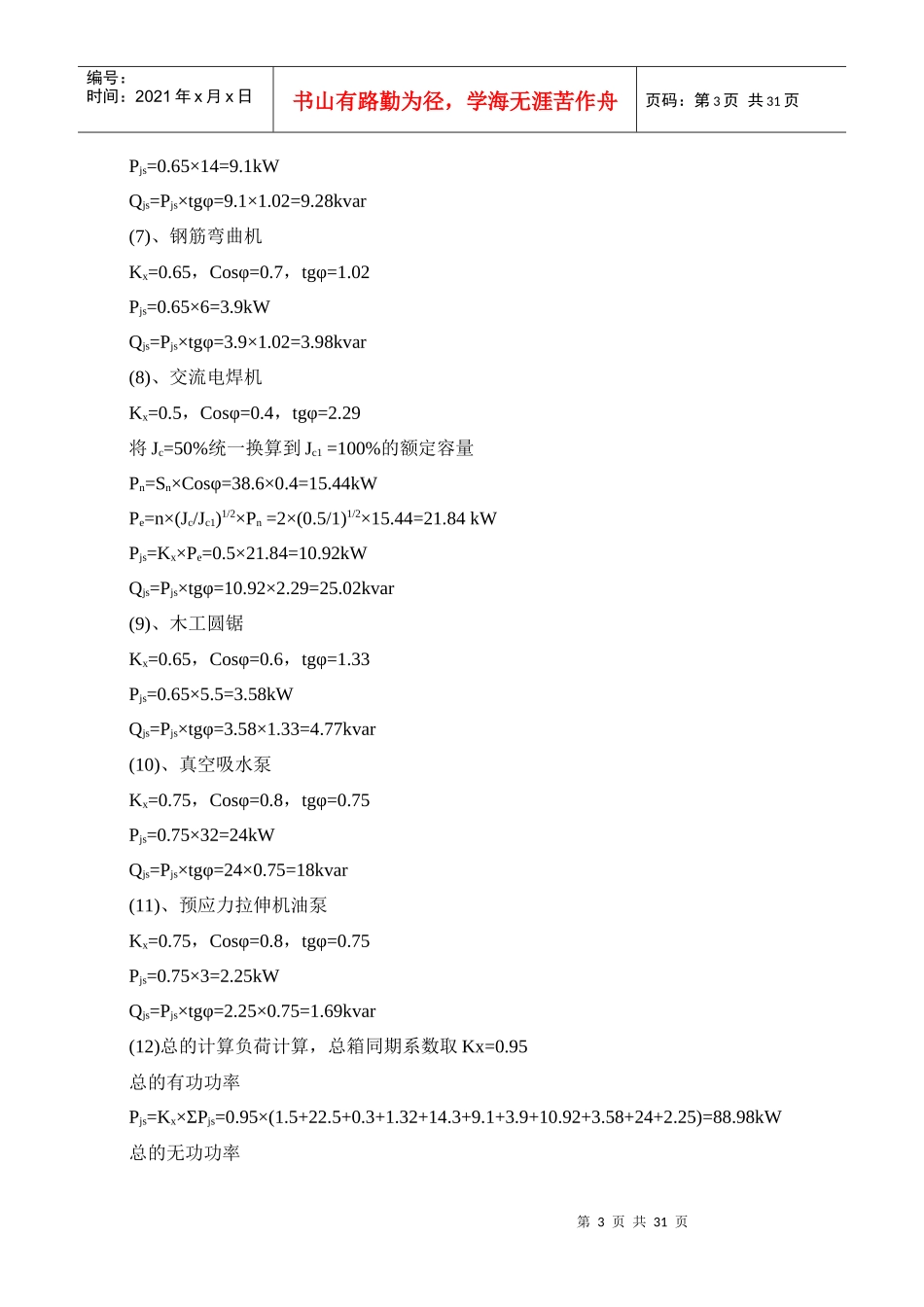

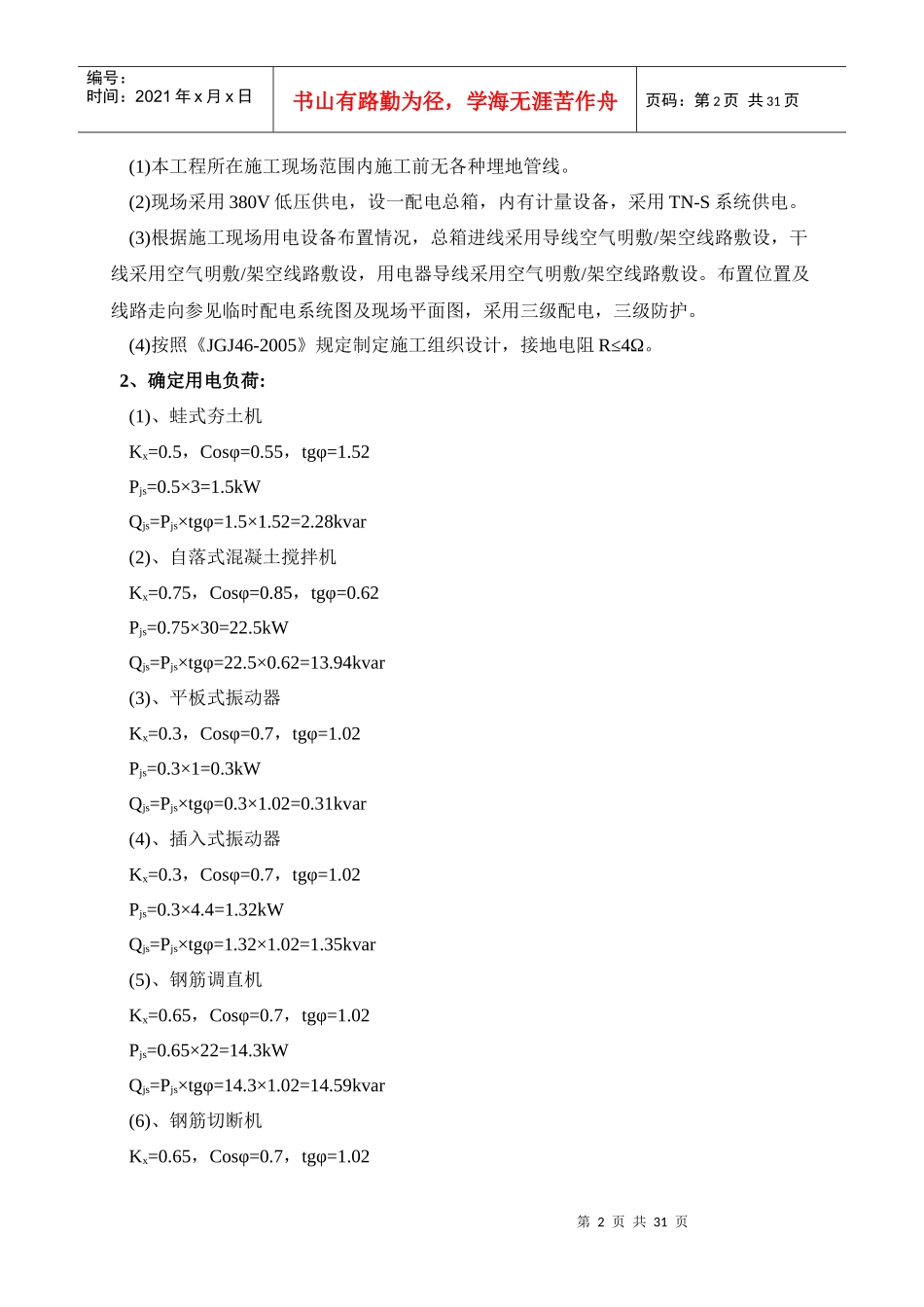

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页施工现场临时用电施工方案一、编制依据《低压配电设计规范》GB50054-95中国建筑工业出版社《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社《通用用电设备配电设计规范》GB50055-93中国建筑工业出版社《供配电系统设计规范》GB50052-95中国建筑工业出版社《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社《建筑施工安全检查标准》JGJ59-99二、施工条件序号机具名称型号安装功率(kW)数量合计功率(kW)1蛙式夯土机HW-603132自落式混凝土搅拌机JD350152303平板式振动器ZB50.5214插入式振动器ZX501.144.45钢筋调直机GT6/14112226钢筋切断机QJ4072147钢筋弯曲机WJ403268交流电焊机BX3-500-238.6277.29木工圆锯MJ1065.515.510真空吸水泵HZX-60A483211预应力拉伸机油泵ZB4/49313三、设计内容和步骤1、现场勘探及初步设计:第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，总箱进线采用导线空气明敷/架空线路敷设，干线采用空气明敷/架空线路敷设，用电器导线采用空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。2、确定用电负荷:(1)、蛙式夯土机Kx=0.5，Cosφ=0.55，tgφ=1.52Pjs=0.5×3=1.5kWQjs=Pjs×tgφ=1.5×1.52=2.28kvar(2)、自落式混凝土搅拌机Kx=0.75，Cosφ=0.85，tgφ=0.62Pjs=0.75×30=22.5kWQjs=Pjs×tgφ=22.5×0.62=13.94kvar(3)、平板式振动器Kx=0.3，Cosφ=0.7，tgφ=1.02Pjs=0.3×1=0.3kWQjs=Pjs×tgφ=0.3×1.02=0.31kvar(4)、插入式振动器Kx=0.3，Cosφ=0.7，tgφ=1.02Pjs=0.3×4.4=1.32kWQjs=Pjs×tgφ=1.32×1.02=1.35kvar(5)、钢筋调直机Kx=0.65，Cosφ=0.7，tgφ=1.02Pjs=0.65×22=14.3kWQjs=Pjs×tgφ=14.3×1.02=14.59kvar(6)、钢筋切断机Kx=0.65，Cosφ=0.7，tgφ=1.02第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页Pjs=0.65×14=9.1kWQjs=Pjs×tgφ=9.1×1.02=9.28kvar(7)、钢筋弯曲机Kx=0.65，Cosφ=0.7，tgφ=1.02Pjs=0.65×6=3.9kWQjs=Pjs×tgφ=3.9×1.02=3.98kvar(8)、交流电焊机Kx=0.5，Cosφ=0.4，tgφ=2.29将Jc=50%统一换算到Jc1=100%的额定容量Pn=Sn×Cosφ=38.6×0.4=15.44kWPe=n×(Jc/Jc1)1/2×Pn=2×(0.5/1)1/2×15.44=21.84kWPjs=Kx×Pe=0.5×21.84=10.92kWQjs=Pjs×tgφ=10.92×2.29=25.02kvar(9)、木工圆锯Kx=0.65，Cosφ=0.6，tgφ=1.33Pjs=0.65×5.5=3.58kWQjs=Pjs×tgφ=3.58×1.33=4.77kvar(10)、真空吸水泵Kx=0.75，Cosφ=0.8，tgφ=0.75Pjs=0.75×32=24kWQjs=Pjs×tgφ=24×0.75=18kvar(11)、预应力拉伸机油泵Kx=0.75，Cosφ=0.8，tgφ=0.75Pjs=0.75×3=2.25kWQjs=Pjs×tgφ=2.25×0.75=1.69kvar(12)总的计算负荷计算，总箱同期系数取Kx=0.95总的有功功率Pjs=Kx×ΣPjs=0.95×(1.5+22.5+0.3+1.32+14.3+9.1+3.9+10.92+3.58+24+2.25)=88.98kW总的无功功率第4页共31页第3页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共31页Qjs=Kx×ΣQjs=0.95×(2.28+13.94+0.31+1.35+14.59+9.28+3.98+25.02+4.77+18+1.69)=90.44kvar总的视在功率Sjs=(Pjs2+Qjs2)1/2=(88.982+90.442)1/2=126.87kVA总的计算电流计算Ijs=Sjs/(1.732×Ue)=126.87/(1.732×0.38)=192.77A3、1号干线线路上导线截面及分配箱、开关箱内电气设备选择:在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜橡皮绝缘导线空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2。(1)、蛙式夯土机开关箱至蛙式夯土机导线截面及开关箱内电气...
