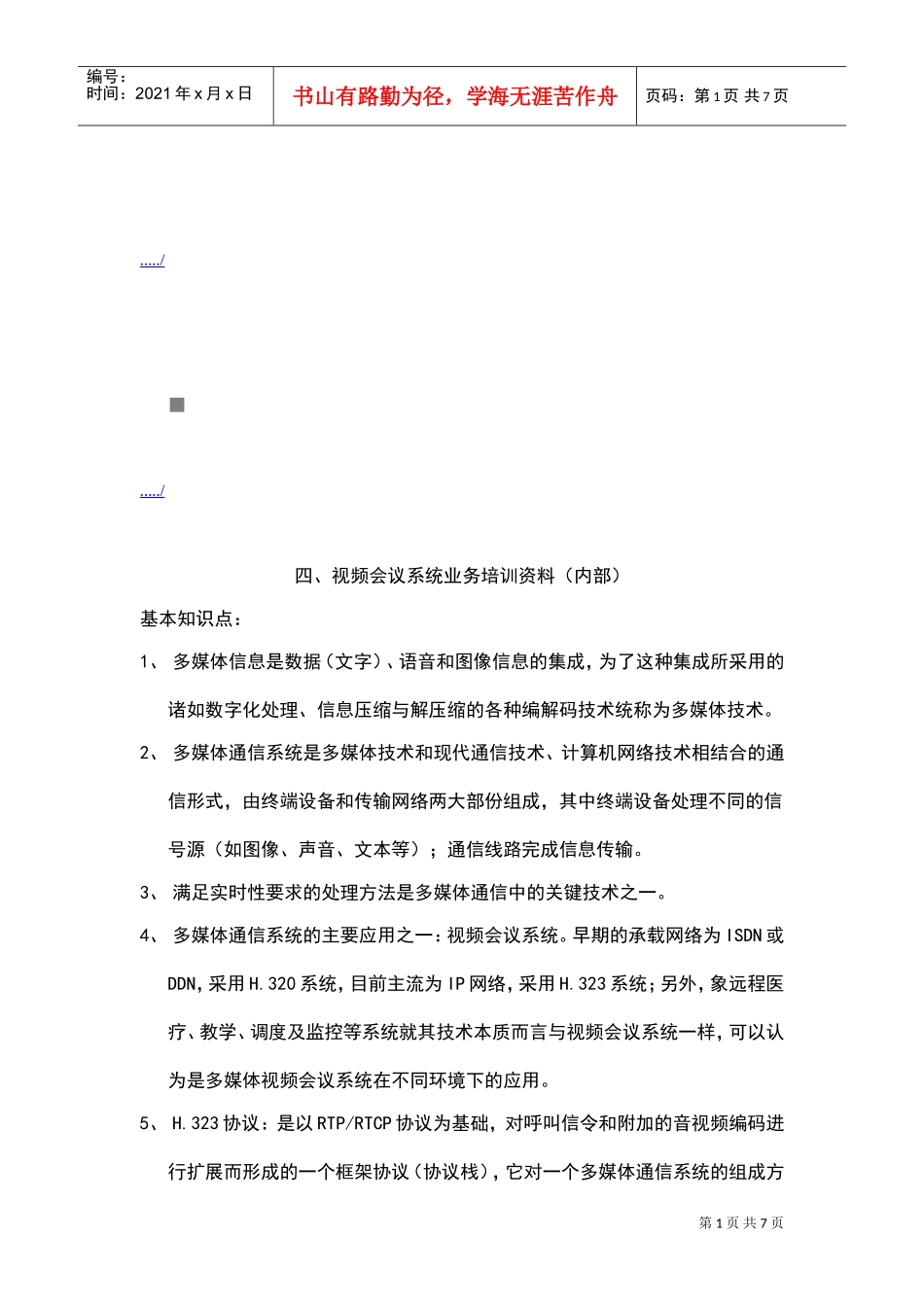

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页...../...../四、视频会议系统业务培训资料（内部）基本知识点：1、多媒体信息是数据（文字）、语音和图像信息的集成，为了这种集成所采用的诸如数字化处理、信息压缩与解压缩的各种编解码技术统称为多媒体技术。2、多媒体通信系统是多媒体技术和现代通信技术、计算机网络技术相结合的通信形式，由终端设备和传输网络两大部份组成，其中终端设备处理不同的信号源（如图像、声音、文本等）；通信线路完成信息传输。3、满足实时性要求的处理方法是多媒体通信中的关键技术之一。4、多媒体通信系统的主要应用之一：视频会议系统。早期的承载网络为ISDN或DDN，采用H.320系统，目前主流为IP网络，采用H.323系统；另外，象远程医疗、教学、调度及监控等系统就其技术本质而言与视频会议系统一样，可以认为是多媒体视频会议系统在不同环境下的应用。5、H.323协议：是以RTP/RTCP协议为基础，对呼叫信令和附加的音视频编码进行扩展而形成的一个框架协议（协议栈），它对一个多媒体通信系统的组成方第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页式、业务呼叫方式以及呼叫信令程序进行了详细的描述。H.323系统协议栈音频视频呼叫信令和控制数据G.711G.722H.261H.263H.225.0toGK信令（RAS）H.225.0呼叫信令（Q.931）H.245控制T.128G.723G.728H.264T.126T.127G.729T.124RTPT.122/T.125RTCPT.123UDPTCP网络层（IP）链路层（LinkLayer）物理层（PhysicalLayer）6、H.323通信系统的组成：一般来说，主要由终端（T）、网关（GW）、网闸（GK）、多点控制单元（MCU）四个主要的组件组成，其中终端、网关和多点控制单元统称为端点，可以发起或接收呼叫，媒体信息流从端点生成并结束于端点；网闸（或称网守）用于呼叫控制；另外，多点控制单元包含多点控制器（MC）和多点处理器（MP），其中MC实现多点呼叫传输的控制，MP实现多点呼叫时媒体信息流的处理。说明：“多点”一般指三个以及三个以上。第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页7、视频会议终端（编解码器CODEC）：是视频会议系统的基本功能实体，为会场提供基本的视频会议业务。包括音频编解码模块、视频编解码模块、会议控制模块、通讯处理模块以及网络接口模块等部分，主要完成音视频信号的编解码、数据信号传输、呼叫建立及控制等功能。终端属于用户数字设备，在视频会议系统中处在会场的图像、音频、数据输入/输出设备和通信网络之间。说明：熟悉SONY、TANDBERG、华为等系列产品。第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页视频会议终端工作原理示意图8、多点控制单元（MCU）：用来管理多点会议，是多点视频会议系统的媒体控制实体；在多点会议中，多点控制器（MC）将进行与每一个终端间的能力交换，以确定会议中的公共能力；当一个终端加入或离开会议时，MC将修改它的能力集视频处理音频处理会议控制通讯处理网络接口数据网络音频输出设备音频输入设备视频输出设备网络接口编解码器（CODEC)第5页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页并将其发送给与会的终端；MC为会议选定通信模式，并使得在会议中的各终端工作在共同选定的通信模式下。多点处理器（MP）接收来自终端的音、视频和数据码流，进行处理后再送回到终端去，MP对视频的处理有两种方式：其一是视频切换，可由主席手动控制或依据声音大小来自动控制；其二是视频流复合，将若干站点的图像复合在一个画面上，实现多画面显示（分屏显示）。说明：MC是必选组件而MP是可选组件；MCU对视频图像、语音和数据信号进行交换和处理，即对宽带数据流（384kbps以上）进行交换，而不对模拟语音或64kbps数字语音进行切换；熟悉RadVision系列产品。9、网闸（网守）：在H.323系统中是一个可选组件，是视频会议系统的呼叫控制实体，相当于一个虚拟交换中心，向H.323节点提供呼叫控制服务，功能包括⑴地址翻译：将终端别名地址翻译成传输层地址...
