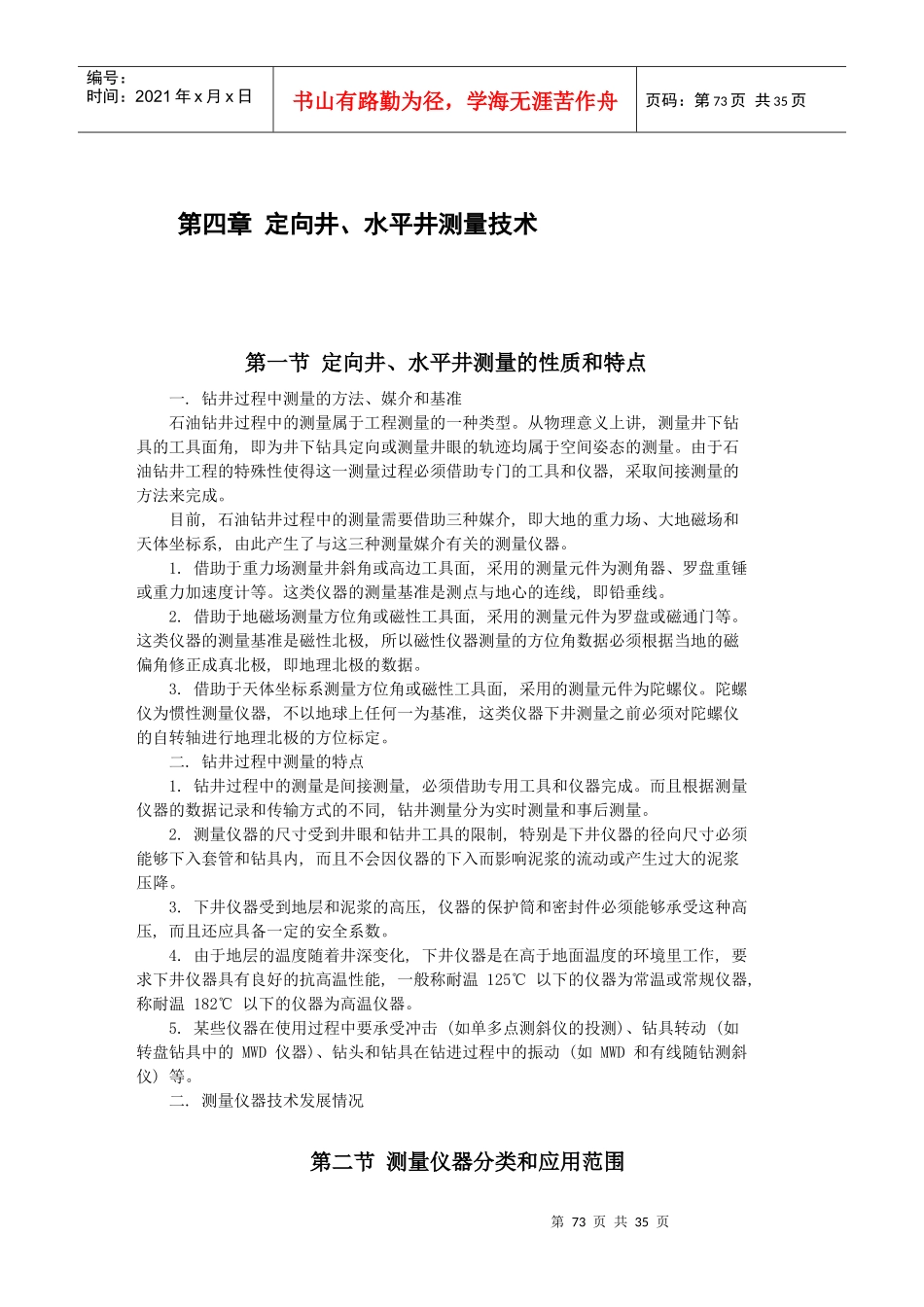

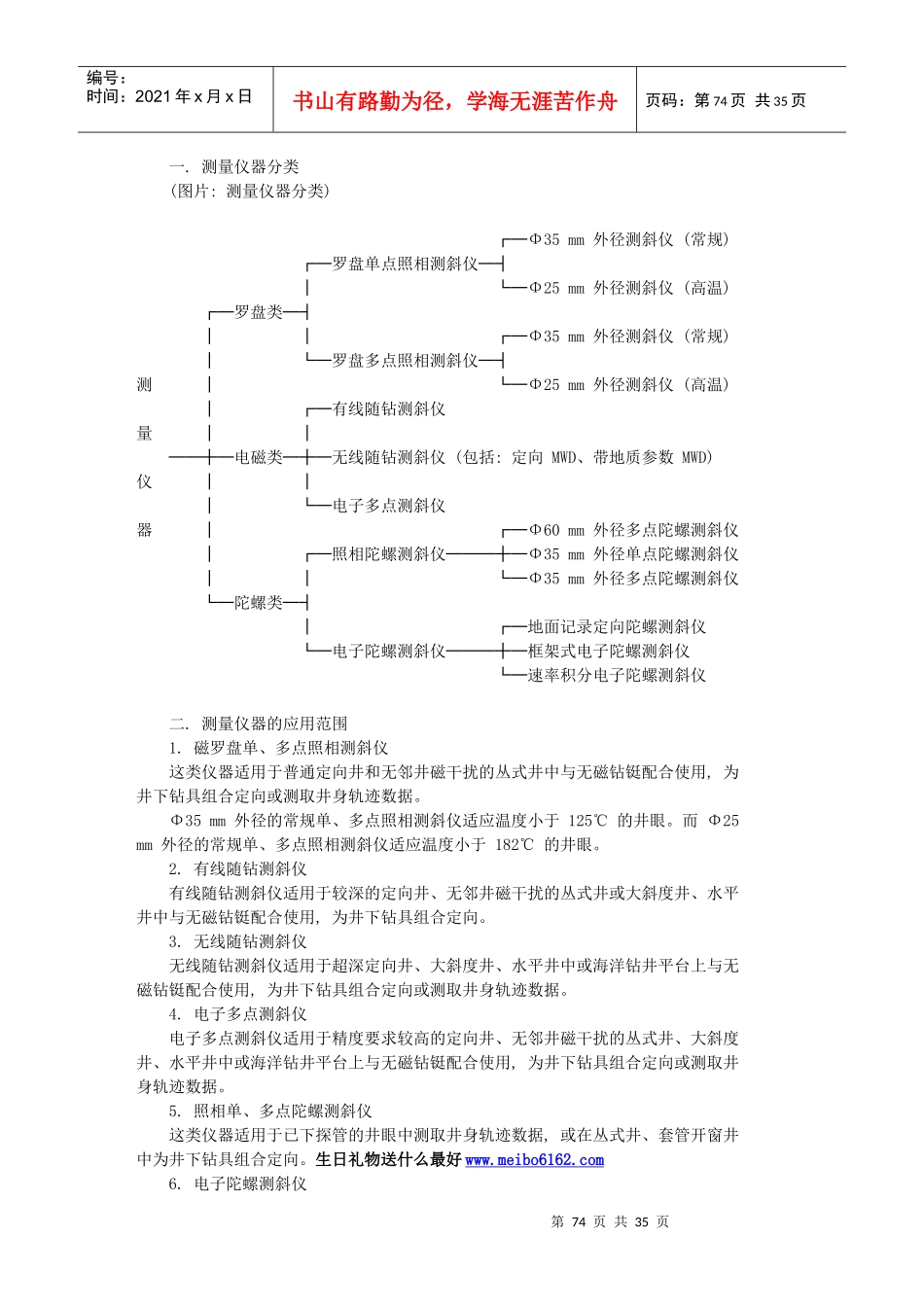

第73页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第73页共35页第四章定向井、水平井测量技术第一节定向井、水平井测量的性质和特点一.钻井过程中测量的方法、媒介和基准石油钻井过程中的测量属于工程测量的一种类型。从物理意义上讲,测量井下钻具的工具面角,即为井下钻具定向或测量井眼的轨迹均属于空间姿态的测量。由于石油钻井工程的特殊性使得这一测量过程必须借助专门的工具和仪器,采取间接测量的方法来完成。目前,石油钻井过程中的测量需要借助三种媒介,即大地的重力场、大地磁场和天体坐标系,由此产生了与这三种测量媒介有关的测量仪器。1.借助于重力场测量井斜角或高边工具面,采用的测量元件为测角器、罗盘重锤或重力加速度计等。这类仪器的测量基准是测点与地心的连线,即铅垂线。2.借助于地磁场测量方位角或磁性工具面,采用的测量元件为罗盘或磁通门等。这类仪器的测量基准是磁性北极,所以磁性仪器测量的方位角数据必须根据当地的磁偏角修正成真北极,即地理北极的数据。3.借助于天体坐标系测量方位角或磁性工具面,采用的测量元件为陀螺仪。陀螺仪为惯性测量仪器,不以地球上任何一为基准,这类仪器下井测量之前必须对陀螺仪的自转轴进行地理北极的方位标定。二.钻井过程中测量的特点1.钻井过程中的测量是间接测量,必须借助专用工具和仪器完成。而且根据测量仪器的数据记录和传输方式的不同,钻井测量分为实时测量和事后测量。2.测量仪器的尺寸受到井眼和钻井工具的限制,特别是下井仪器的径向尺寸必须能够下入套管和钻具内,而且不会因仪器的下入而影响泥浆的流动或产生过大的泥浆压降。3.下井仪器受到地层和泥浆的高压,仪器的保护筒和密封件必须能够承受这种高压,而且还应具备一定的安全系数。4.由于地层的温度随着井深变化,下井仪器是在高于地面温度的环境里工作,要求下井仪器具有良好的抗高温性能,一般称耐温125℃以下的仪器为常温或常规仪器,称耐温182℃以下的仪器为高温仪器。5.某些仪器在使用过程中要承受冲击(如单多点测斜仪的投测)、钻具转动(如转盘钻具中的MWD仪器)、钻头和钻具在钻进过程中的振动(如MWD和有线随钻测斜仪)等。二.测量仪器技术发展情况第二节测量仪器分类和应用范围第74页共35页第73页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第74页共35页一.测量仪器分类(图片:测量仪器分类)┌─Φ35mm外径测斜仪(常规)┌─罗盘单点照相测斜仪─┤│└─Φ25mm外径测斜仪(高温)┌─罗盘类─┤││┌─Φ35mm外径测斜仪(常规)│└─罗盘多点照相测斜仪─┤测│└─Φ25mm外径测斜仪(高温)│┌─有线随钻测斜仪量││──┼─电磁类─┼─无线随钻测斜仪(包括:定向MWD、带地质参数MWD)仪│││└─电子多点测斜仪器│┌─Φ60mm外径多点陀螺测斜仪│┌─照相陀螺测斜仪───┼─Φ35mm外径单点陀螺测斜仪││└─Φ35mm外径多点陀螺测斜仪└─陀螺类─┤│┌─地面记录定向陀螺测斜仪└─电子陀螺测斜仪───┼─框架式电子陀螺测斜仪└─速率积分电子陀螺测斜仪二.测量仪器的应用范围1.磁罗盘单、多点照相测斜仪这类仪器适用于普通定向井和无邻井磁干扰的丛式井中与无磁钻铤配合使用,为井下钻具组合定向或测取井身轨迹数据。Φ35mm外径的常规单、多点照相测斜仪适应温度小于125℃的井眼。而Φ25mm外径的常规单、多点照相测斜仪适应温度小于182℃的井眼。2.有线随钻测斜仪有线随钻测斜仪适用于较深的定向井、无邻井磁干扰的丛式井或大斜度井、水平井中与无磁钻铤配合使用,为井下钻具组合定向。3.无线随钻测斜仪无线随钻测斜仪适用于超深定向井、大斜度井、水平井中或海洋钻井平台上与无磁钻铤配合使用,为井下钻具组合定向或测取井身轨迹数据。4.电子多点测斜仪电子多点测斜仪适用于精度要求较高的定向井、无邻井磁干扰的丛式井、大斜度井、水平井中或海洋钻井平台上与无磁钻铤配合使用,为井下钻具组合定向或测取井身轨迹数据。5.照相单、多点陀螺测斜仪这类仪器适用于已下探管的井眼中测取井身轨迹数据,或在丛式井、套管开窗井中为井下钻具组合定向。生日礼物送什么最好www.meibo6162.com6.电子陀螺测斜仪第75...
