红外线心率计课件VIP免费

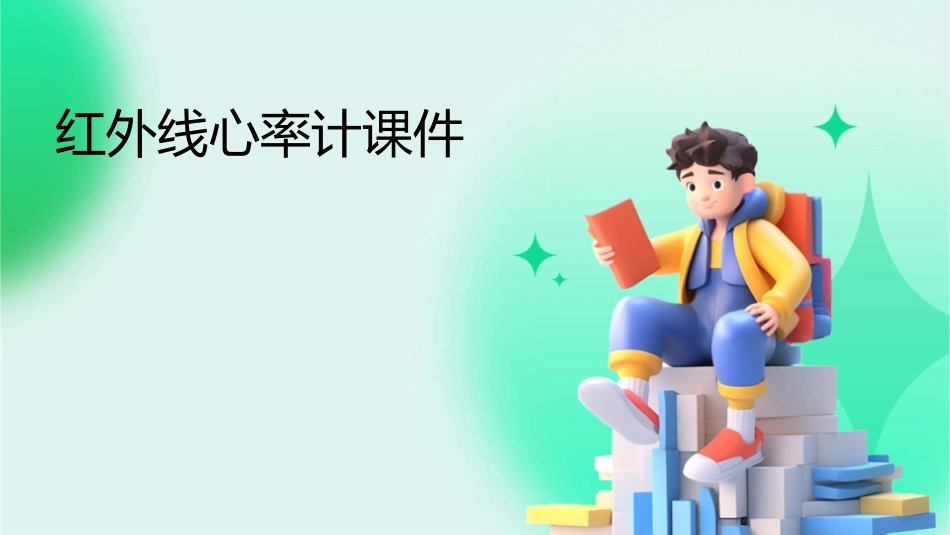

红外线心率计课件_第1页
1/23

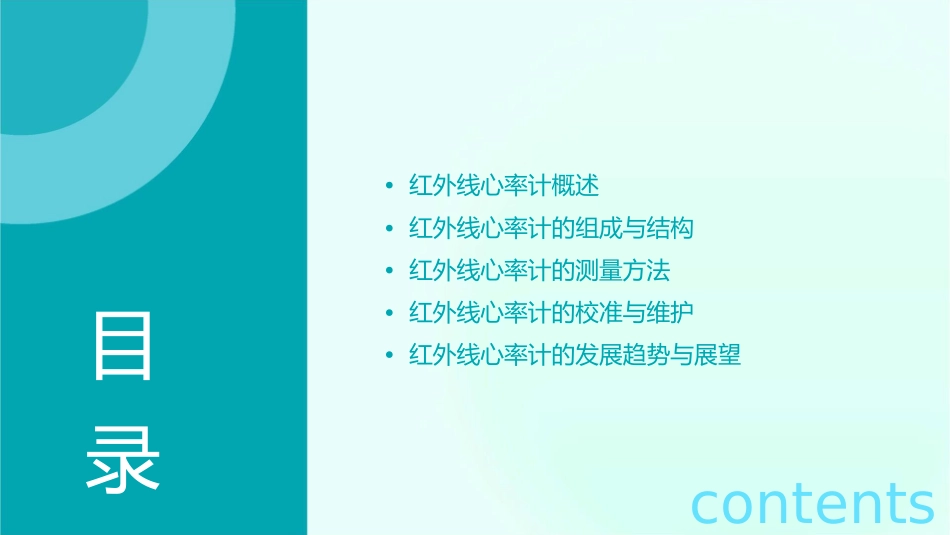

红外线心率计课件_第2页
2/23

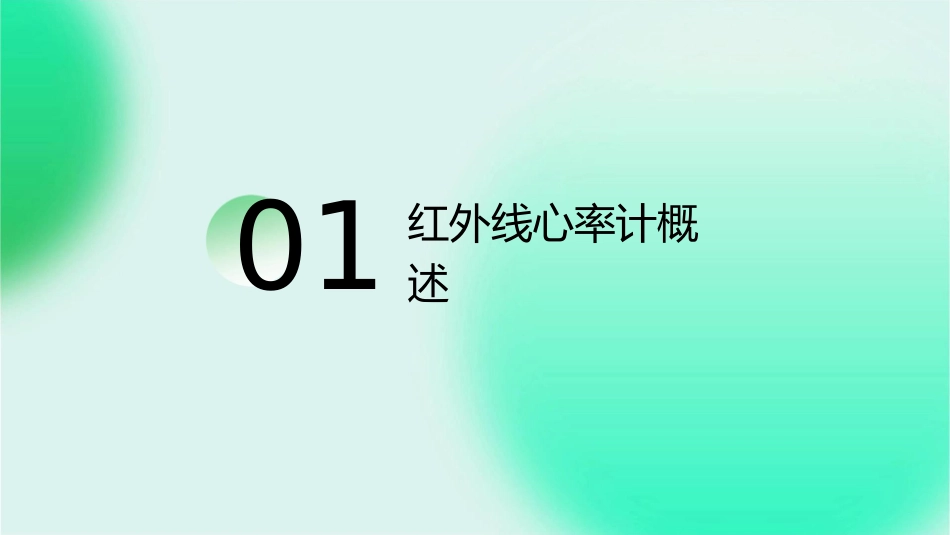

红外线心率计课件_第3页
3/23
红外线心率计课件•红外线心率计概述•红外线心率计的组成与结构•红外线心率计的测量方法•红外线心率计的校准与维护•红外线心率计的发展趋势与展望目录contents01红外线心率计概述定义与工作原理定义红外线心率计是一种利用红外线技术测量人体心率的技术设备。工作原理通过向人体发射红外线,检测反射回来的光线,利用光电转换器将反射回来的光线转换为电信号,再通过电子电路处理后计算出心率。红外线心率计的优点01020304非接触式测量快速响应便携轻便适用范围广无需直接接触皮肤,减少感染能够快速准确地测量心率,适合用于运动和医疗领域。体积小、重量轻,方便携带和适用于不同肤色、毛发和皮肤类型的人群。风险。使用。红外线心率计的应用场景运动训练医疗诊断健康监测安全监控用于监测运动员和健身爱好者的心率变化,评估运动强度和效果。用于监测患者的心率状况,辅助医生进行诊断和治疗。用于日常健康监测,帮助人们了解自己的身体状况。用于公共场所和运动赛事等安全监控领域,保障人员安全。02红外线心率计的组成与结构硬件组成光电探测器显示模块接收反射回来的红外线信号,并将其转换为电信号。将心率信息显示在屏幕上,便于用户查看。红外线发射器信号处理电路电源模块为整个系统提供稳定的电源。用于发出红外线信号,照射到对电信号进行放大、滤波和数字化处理,提取心率信息。人体表面。软件结构数据采集模块数据存储模块负责从硬件电路中读取原始数据,并进行初步处理。将心率数据存储在本地或上传至云端服务器。心率计算模块用户界面模块根据采集到的数据,通过算法计算出心率值。提供友好的用户界面,展示心率数据和相关操作。人机交互界面简洁明了易于操作界面设计应简洁明了,避免过多的复杂元素,以便用户快速获取关键信息。界面上的按钮和功能应易于操作,减少用户的认知负担。数据可视化实时反馈通过图表、曲线等形式展示心率数据,便于用户理解和分析。在测量过程中,应实时显示心率值,并给出相应的语音或文字提示。03红外线心率计的测量方法测量原理红外线吸收原理红外线心率计通过测量人体组织对红外线的吸收程度来计算心率。由于心脏的周期性跳动导致血管内血液流量产生变化,从而影响红外线的吸收程度。光电转换红外线心率计内部的红外线发射器和接收器将红外线照射到人体上,并检测其反射或透射回来的光强。接收器将光信号转换为电信号,进一步处理以获得心率数据。测量步骤放置传感器启动测量将红外线心率计传感器放置在人体需要测量的部位,通常是手腕或耳垂。按下心率计的测量按钮,启动测量过程。数据处理结果显示传感器收集电信号后,通过内部电路进行放大、滤波和数字化处理,最终计算出心率值。心率值通过显示屏或连接的外部设备(如电脑或手机)显示给用户。测量精度与误差分析精度误差来源误差分析红外线心率计在理想情况下具有较高的测量精度,能够准确地反映被测者的实时心率。实际使用中可能存在一些误差来源,如传感器位置不准确、环境光干扰、个体差异等。为了提高测量精度,应确保传感器放置正确,避免环境光干扰,以及针对不同个体进行校准和调整。此外,定期进行设备维护和校准也是必要的。04红外线心率计的校准与维护校准方法010203校准前的准备工作校准步骤校准周期确保仪器处于正常工作状态,检查电源连接和传感器连接是否牢固。按照仪器说明书进行校准操作,通常包括设置仪器参数、进行校准测试和记录校准结果等步骤。根据仪器使用情况和厂家建议,确定合理的校准周期,确保仪器准确性。日常维护清洁仪器表面检查传感器记录使用情况定期使用干净的软布擦拭仪器表面,保持清洁。定期检查传感器是否正常工作,如发现异常应及时更换或维修。记录仪器的使用情况,如出现异常应及时处理并记录处理过程。故障排除与维修维修步骤按照仪器说明书或专业维修人员的指导,进行故障排除和维修操作。故障诊断根据仪器故障表现,分析可能的原因,确定故障部位。注意事项在维修过程中应注意安全,避免造成进一步损坏或人身伤害。05红外线心率计的发展趋势与展望技术创新与改进精度提升可穿戴化将红外线心率计集成到智能手表、手环等可穿戴...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

红外线心率计课件
