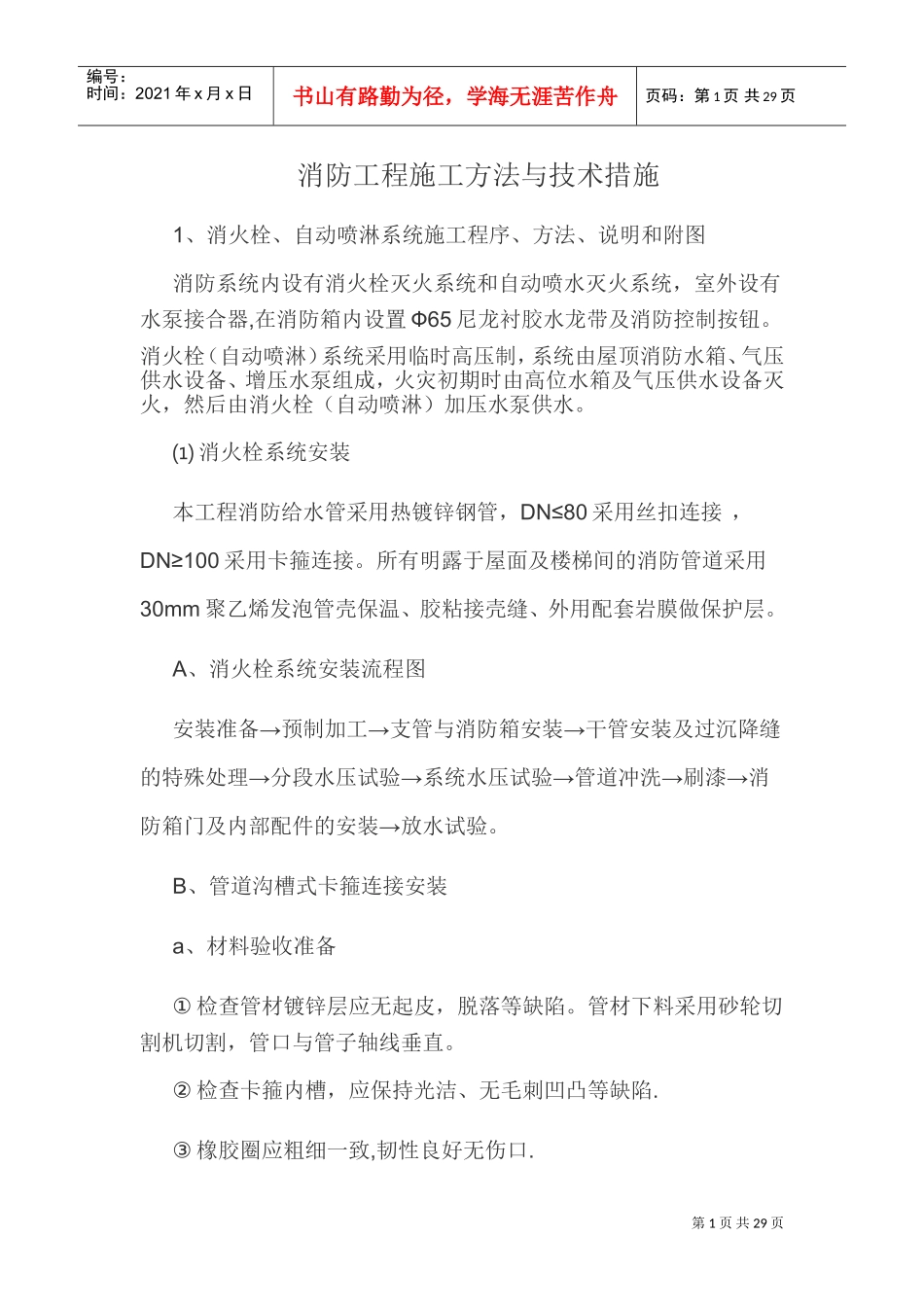

第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共29页消防工程施工方法与技术措施1、消火栓、自动喷淋系统施工程序、方法、说明和附图消防系统内设有消火栓灭火系统和自动喷水灭火系统，室外设有水泵接合器,在消防箱内设置Ф65尼龙衬胶水龙带及消防控制按钮。消火栓（自动喷淋）系统采用临时高压制，系统由屋顶消防水箱、气压供水设备、增压水泵组成，火灾初期时由高位水箱及气压供水设备灭火，然后由消火栓（自动喷淋）加压水泵供水。⑴消火栓系统安装本工程消防给水管采用热镀锌钢管，DN≤80采用丝扣连接，DN≥100采用卡箍连接。所有明露于屋面及楼梯间的消防管道采用30mm聚乙烯发泡管壳保温、胶粘接壳缝、外用配套岩膜做保护层。A、消火栓系统安装流程图安装准备→预制加工→支管与消防箱安装→干管安装及过沉降缝的特殊处理→分段水压试验→系统水压试验→管道冲洗→刷漆→消防箱门及内部配件的安装→放水试验。B、管道沟槽式卡箍连接安装a、材料验收准备①检查管材镀锌层应无起皮，脱落等缺陷。管材下料采用砂轮切割机切割，管口与管子轴线垂直。②检查卡箍内槽，应保持光洁、无毛刺凹凸等缺陷.③橡胶圈应粗细一致,韧性良好无伤口.第2页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页④钢管切割时保持管口与管中心线垂直,压槽前清除管口毛刺.b、沟槽式机械配管①卡箍式配管系统的安装采用专用滚槽机，如图7.1.1所示。图7.1.1卡箍式配管系统滚槽示意图②卡箍为环管道自动定心式，卡箍环绕并压定垫圈，克服管道内部压力。卡箍内缘嵌入管道端部的环形沟槽之中，从而保证被连接的两根管道在卡箍之中固定。挠性卡箍嵌入管道时有一定间隙，管道连接后产生一定的偏角和位移。钢性卡箍直接锁紧管道无间隙，安装后不产生挠度。③垫圈的密封方式为“C”型乙丙橡胶圈，可形成三重密封。密封的原理为垫圈静态时抓住管道末端表面形成初次密封；接着卡箍锁紧时垫圈受到卡箍内空间的限制，被动压制在管道末端表面，形成二次密封；三次密封为管道内流体进入“C”型圈内腔，反作用于垫圈唇边，从而使得垫圈唇边与管壁紧密配合无间隙，及管道内流体压力越大，密封性能越好。④螺栓及螺母为卡箍专用，螺栓颈部为方形结构，防止旋紧螺母时打滑，螺母为垫片式，安装无须另加垫片。结构形式如图7.1.2所示。图7.1.2卡箍式连接示意图⑤本配管技术采用卡箍同时还要有与卡箍配合使用的沟槽式管件，包括弯头、变弯头、正三通、斜三通、Y型三通、变三通、大小头、十字通、法兰等。⑥压沟槽时保持管口与沟槽平行、每道沟槽均需分多次(四-五次)进行均匀挤压,不得一次用力过多.第3页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共29页⑦沟槽成型后的深度为橡胶圈的半径,橡胶圈要全部落入沟槽内.C、管道镀锌管丝扣连接安装热镀锌钢管丝扣连接，采用套丝机加工套丝。加工套丝的润滑冷却液采用皂液，不采用机油。DN15-20管子可一次完成螺纹加工，DN25-40分两次紧刀完成。采用套丝机加工管螺纹时，根据管径选用割刀和板牙，在使用前将套丝机作空载试运转，保证润滑液充足，管路畅通，管子上机找正后，机后管子较长时用辅助支架托平，与旋转管子夹头保持同一轴线。大于DN50管子加工螺纹用慢档，分三次进刀完成螺纹加工，板牙头推上管端时，稍用力于进刀手轮，咬上3-4牙后，让其自然进刀。螺纹的加工长度为9-11牙，管件紧固后外露1-2牙。螺纹的加工做到端正、清晰、完整光滑，不得有毛刺、断丝，缺丝总长度不得超过螺纹长度的10%。加工好的管子不能直接摆放在地上，采用木方或支架垫起，以免粘上砂子等杂物，同时在搬运时轻拿轻放，不能让螺纹撞到硬物，根据设计图纸要求选用管件，确定标高、位置及三通、弯头的方向，安装好支架，将管端螺纹扣部分涂一层铅油，并缠上麻丝，然后和管件连接紧固。螺纹连接时，填料采用白厚漆麻丝或生料带、一次拧紧，不回拧，紧后留有螺纹2-3圈。紧固后接口处无外露油麻，管内无麻丝、铅油镀锌管及管件的表面镀锌层没有破损，管道螺纹外露部分及管钳碰伤镀锌层的部位用樟丹防腐2道进...
