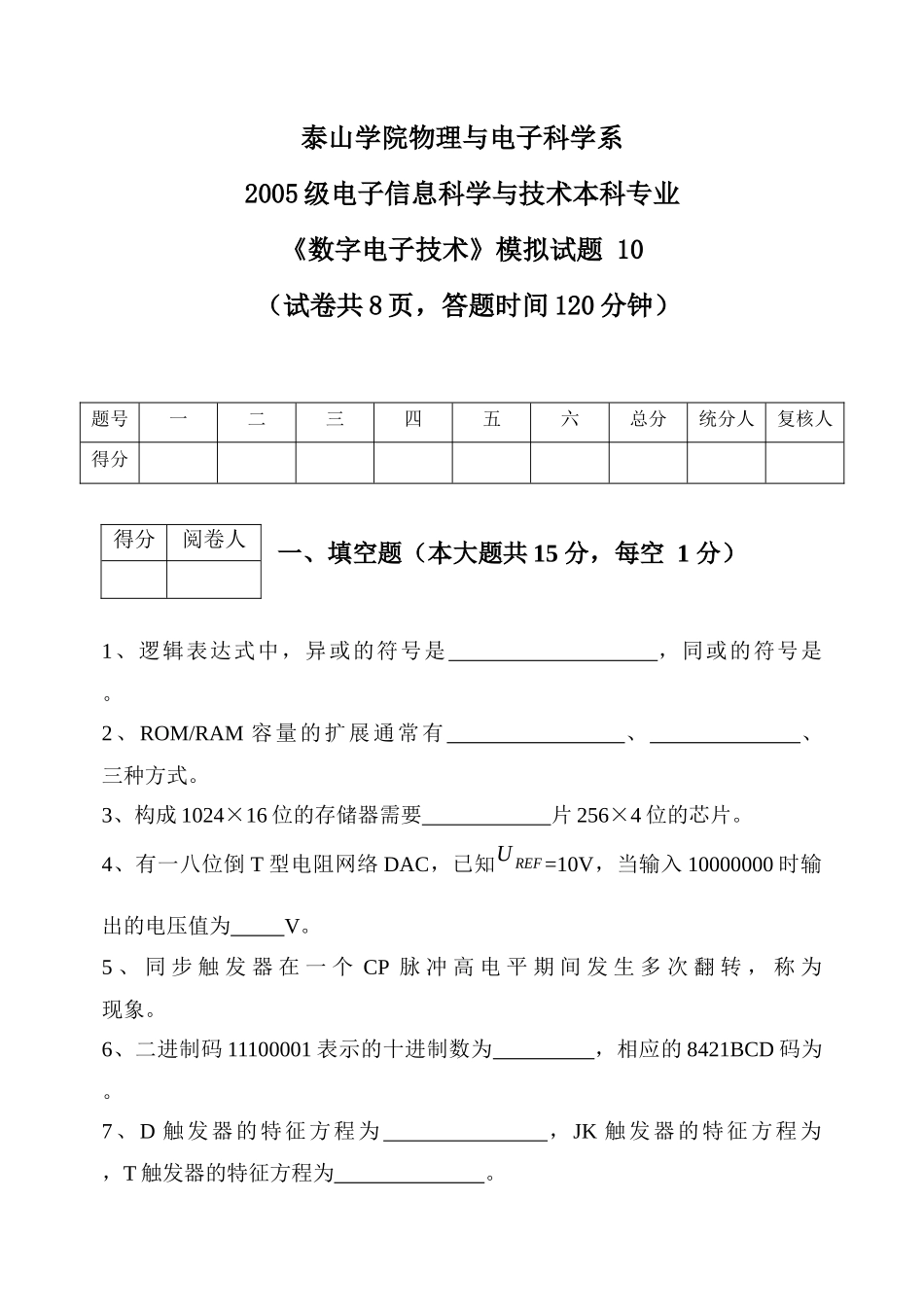

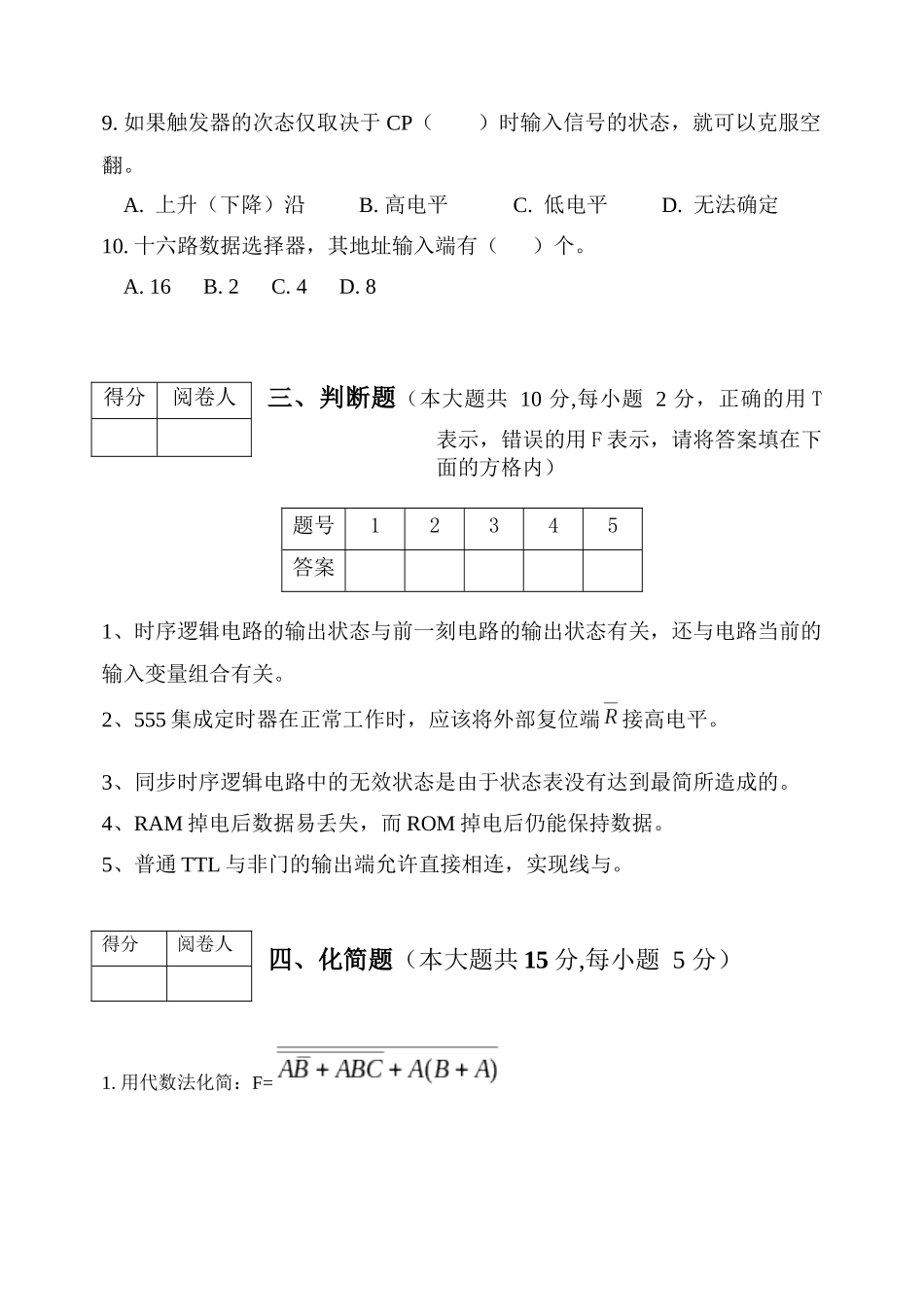

泰山学院物理与电子科学系2005级电子信息科学与技术本科专业《数字电子技术》模拟试题10（试卷共8页，答题时间120分钟）题号一二三四五六总分统分人复核人得分一、填空题（本大题共15分，每空1分）1、逻辑表达式中，异或的符号是，同或的符号是。2、ROM/RAM容量的扩展通常有、、三种方式。3、构成1024×16位的存储器需要片256×4位的芯片。4、有一八位倒T型电阻网络DAC，已知UREF=10V，当输入10000000时输出的电压值为V。5、同步触发器在一个CP脉冲高电平期间发生多次翻转，称为现象。6、二进制码11100001表示的十进制数为，相应的8421BCD码为。7、D触发器的特征方程为，JK触发器的特征方程为，T触发器的特征方程为。得分阅卷人8、逐次逼近型ADC的数码位数越多，转换结果越，但转换时间越。二、单项选择题（本大题共20分,每小题2分，把答案填在下面的表格里）1.若输入变量A、B全为1时，输出F=1，则其输入与输出的关系是（）。A.异或B.同或C.或非D.与或2.用n个触发器构成计数器，可得到最大计数长度是（）。A.nB.2nC.2nD.2n-13.能实现分时传送数据逻辑功能的是（）。A.TTL与非门B.三态逻辑门C.集电极开路门D.CMOS逻辑门4.逻辑表达式A+BC=（）。A.A+BB.A+CC.（A+B）（A+C）D.B+C5.在下列逻辑电路中，不是组合逻辑电路的是（）。A.译码器B.编码器C.全加器D.寄存器6.要使JK触发器的输出Q从1变成0，它的输入信号JK应为（）。A.00B.01C.10D.无法确定7.最小项的逻辑相邻最小项是（）。A.B.C.D.8.组合电路设计的结果一般是要得到（）。A.逻辑电路图B.电路的逻辑功能C.电路的真值表D.逻辑函数式得分阅卷人题号12345678910答案9.如果触发器的次态仅取决于CP（）时输入信号的状态，就可以克服空翻。A.上升（下降）沿B.高电平C.低电平D.无法确定10.十六路数据选择器，其地址输入端有（）个。A.16B.2C.4D.8三、判断题（本大题共10分,每小题2分，正确的用T表示，错误的用F表示，请将答案填在下面的方格内）1、时序逻辑电路的输出状态与前一刻电路的输出状态有关，还与电路当前的输入变量组合有关。2、555集成定时器在正常工作时，应该将外部复位端接高电平。3、同步时序逻辑电路中的无效状态是由于状态表没有达到最简所造成的。4、RAM掉电后数据易丢失，而ROM掉电后仍能保持数据。5、普通TTL与非门的输出端允许直接相连，实现线与。四、化简题（本大题共15分,每小题5分）1.用代数法化简：F=得分阅卷人题号12345答案得分阅卷人2.用卡诺图法化简：Y(A,B,C,D)=∑m(0,1,4,6,9,13)+∑d(2,3,5,7,11,15)3.用卡诺图法化简：Y=五.作图题（共10分，每题5分）得分阅卷人1、试用下左图八选一数据选择器74LS151产生逻辑函数。2、已知具有传输时间差的负边沿JK触发器各输入端的电压波形如下右图所示,试画出Q和Q的波形。设触发器初始状态Qn为0。IJQCIIKQIJQCIIKQIJQCIIKQ&FF0FF1FF2CP六、分析题（本大题共30分）1、试分析下图所示的时序逻辑电路，画出状态表,状态转换图和时序图并说明功能。（18分）2、试分析下图逻辑电路，写出逻辑表达式和真值表，表达式化简后再画出新的逻辑图。（12分）得分阅卷人
