1融众国际商铺(虹信)室内分布系统设计方案VIP免费

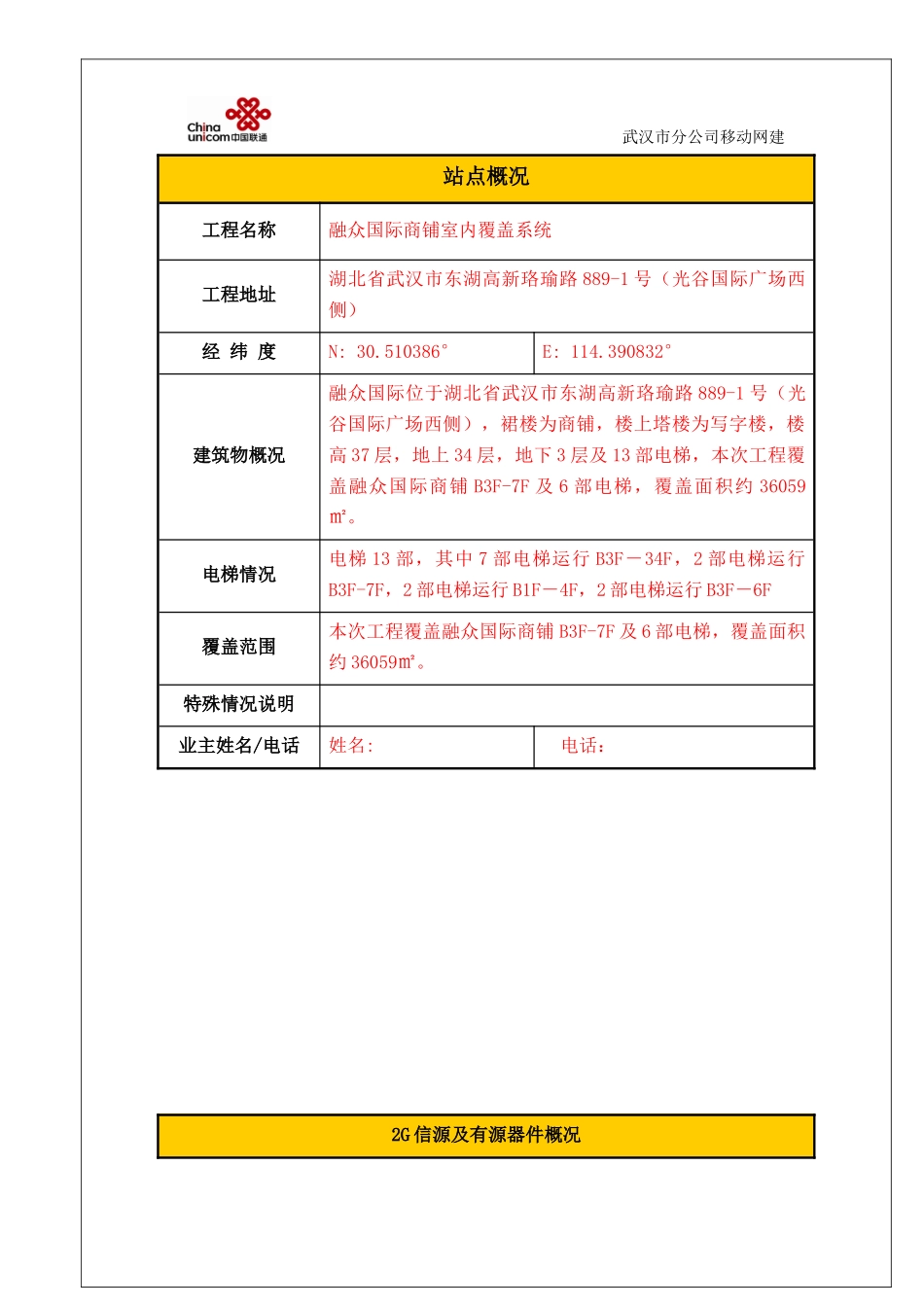

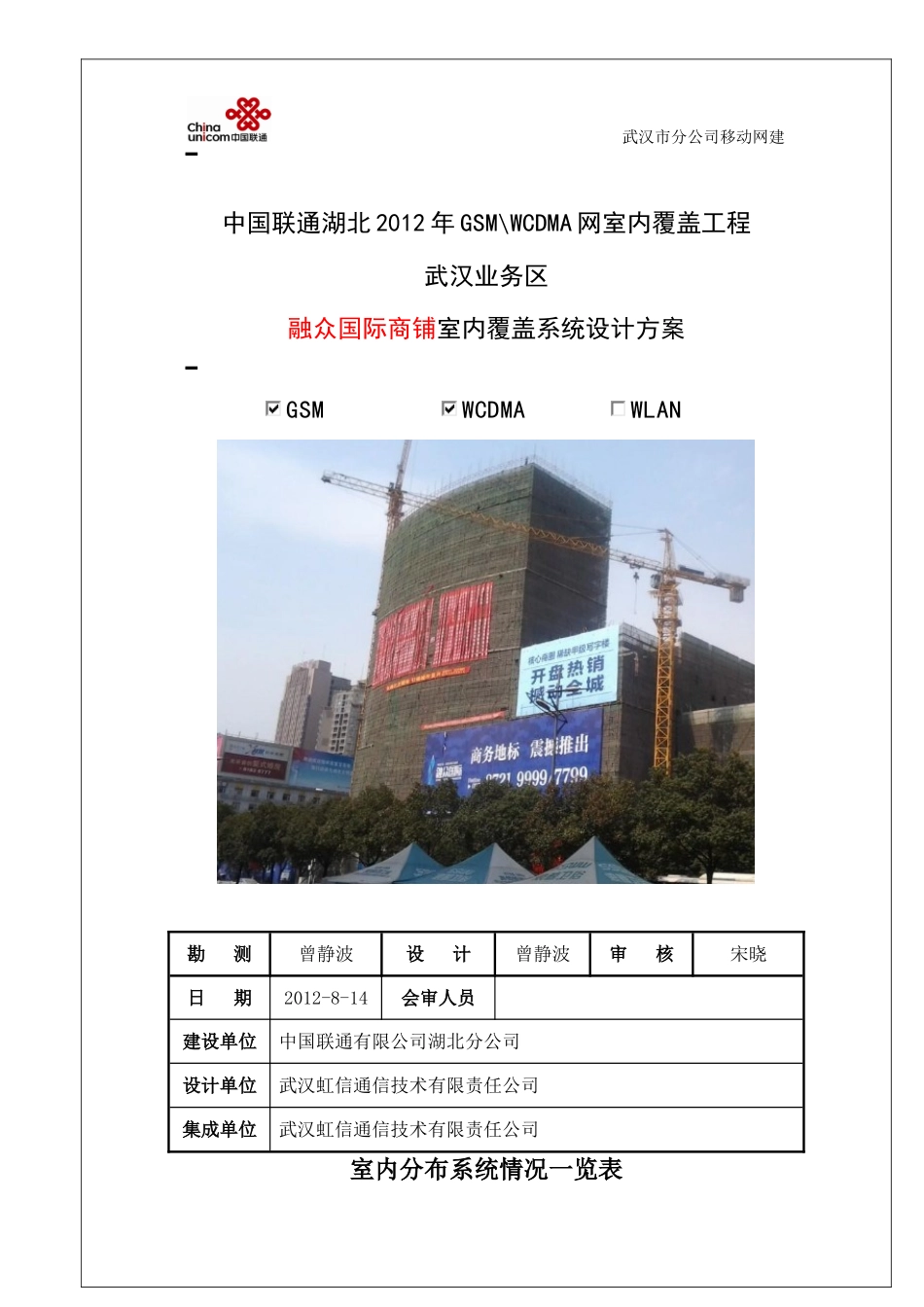

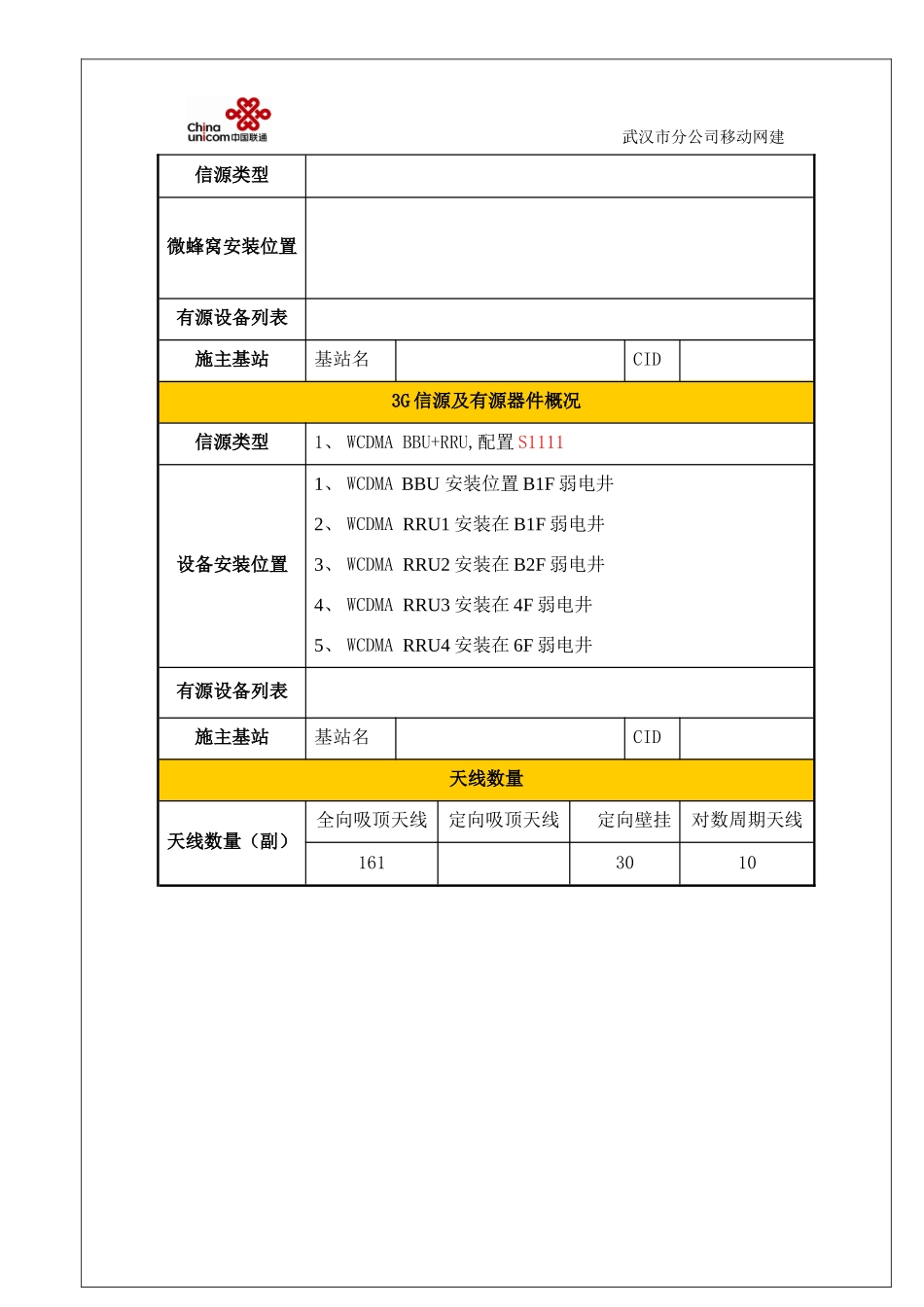

武汉市分公司移动网建中国联通湖北2012年GSM\WCDMA网室内覆盖工程武汉业务区融众国际商铺室内覆盖系统设计方案勘测曾静波设计曾静波审核宋晓日期2012-8-14会审人员建设单位中国联通有限公司湖北分公司设计单位武汉虹信通信技术有限责任公司集成单位武汉虹信通信技术有限责任公司室内分布系统情况一览表GSMWCDMAWLAN武汉市分公司移动网建站点概况工程名称融众国际商铺室内覆盖系统工程地址湖北省武汉市东湖高新珞瑜路889-1号（光谷国际广场西侧）经纬度N:30.510386°E:114.390832°建筑物概况融众国际位于湖北省武汉市东湖高新珞瑜路889-1号（光谷国际广场西侧），裙楼为商铺，楼上塔楼为写字楼，楼高37层，地上34层，地下3层及13部电梯，本次工程覆盖融众国际商铺B3F-7F及6部电梯，覆盖面积约36059㎡。电梯情况电梯13部，其中7部电梯运行B3F－34F，2部电梯运行B3F-7F，2部电梯运行B1F－4F，2部电梯运行B3F－6F覆盖范围本次工程覆盖融众国际商铺B3F-7F及6部电梯，覆盖面积约36059㎡。特殊情况说明业主姓名/电话姓名:电话：2G信源及有源器件概况武汉市分公司移动网建信源类型微蜂窝安装位置有源设备列表施主基站基站名CID3G信源及有源器件概况信源类型1、WCDMABBU+RRU,配置S1111设备安装位置1、WCDMABBU安装位置B1F弱电井2、WCDMARRU1安装在B1F弱电井3、WCDMARRU2安装在B2F弱电井4、WCDMARRU3安装在4F弱电井5、WCDMARRU4安装在6F弱电井有源设备列表施主基站基站名CID天线数量天线数量（副）全向吸顶天线定向吸顶天线定向壁挂对数周期天线1613010武汉市分公司移动网建目次一.工程设计说明........................................11.概述.........................................................11.1建筑物情况描述.........................................................11.2建筑物内当前信号覆盖情况简要描述.......................................21.3方案设计依据...........................................................32.技术指标要求.................................................32.1WCDMA技术指标..........................................................32.2GSM技术指标............................................................42.3GSM/WCDMA天线口发射功率建议值..........................................52.4干放及RRU的功率预留....................................................52.5上下行链路平衡.........................................................52.6天馈线系统的驻波比要求.................................................52.7网络性能指标...........................................................63.设计思路.....................................................63.1信源及设备型号的选定...................................................63.2分布系统设计思路.......................................................63.3天线型号的确定.........................................................64.设计方案分析.................................................64.1GSM\WCDMA覆盖分析......................................................64.2GSM容量分析............................................................74.3WCDMA容量分析..........................................................8i武汉市分公司移动网建4.4电磁辐射防护...........................................................84.5信号外泄分析...........................................................94.6覆盖区域场强分析.......................................................95.场强模拟测试结果............................................106.安装走线说明................................................106.1主设备安装要求........................................................106.2天馈系统安装要求......................................................136.3标签要求..............
