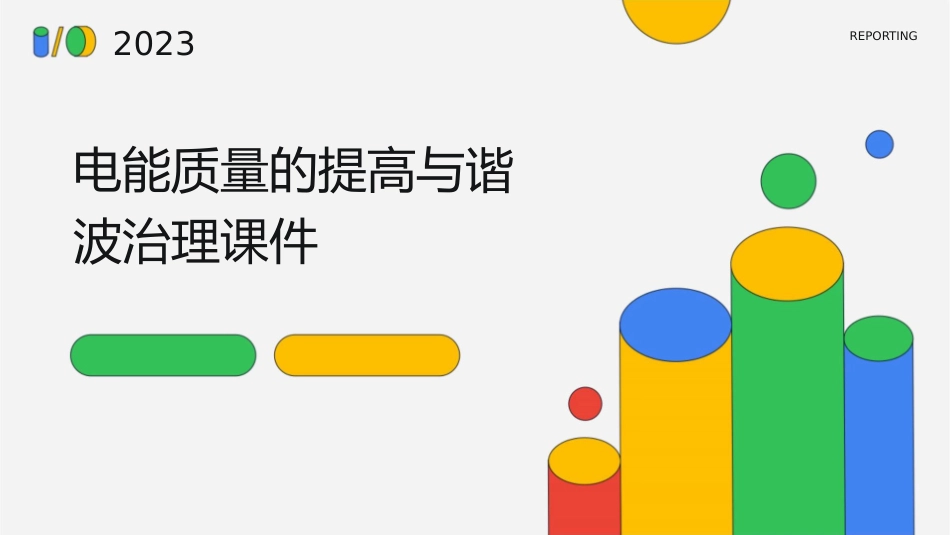

电能质量的提高与谐波治理课件VIP免费

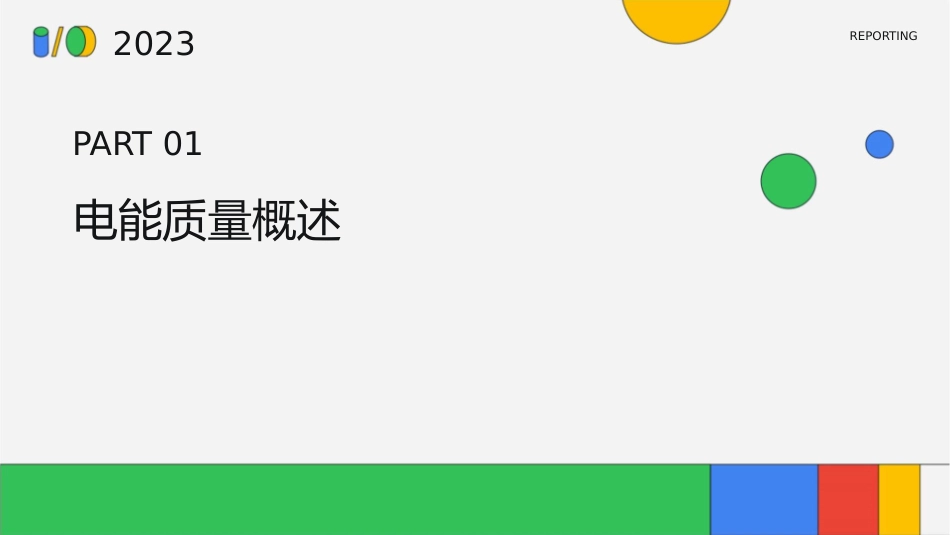

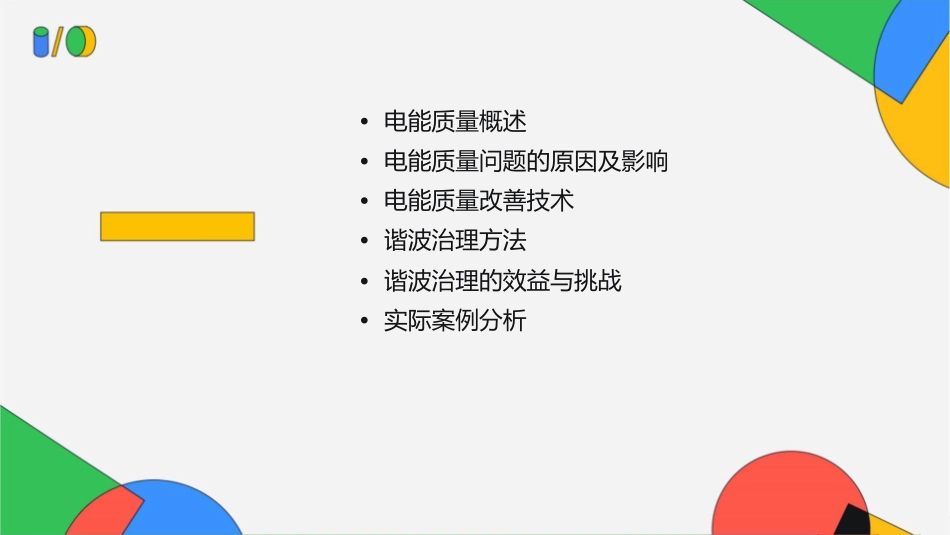

2023REPORTING电能质量的提高与谐波治理课件•电能质量概述•电能质量问题的原因及影响•电能质量改善技术•谐波治理方法•谐波治理的效益与挑战•实际案例分析2023REPORTINGPART01电能质量概述电能质量定义总结词电能质量是指电力系统中电能的质量。详细描述电能质量包括电压、频率、波形等多个方面，是衡量电力系统是否正常运行的重要指标。电能质量标准总结词国际和国内都制定了电能质量标准，以确保电力系统的正常运行。详细描述国际上主要有IEEE标准和IEC标准，而国内则有国家标准和行业标准。这些标准对电压波动、频率偏差、谐波等电能质量问题进行了规定和限制。电能质量的影响因素总结词电能质量受到多种因素的影响，包括电力系统的设备性能、运行方式和外部环境等。详细描述电力系统的设备性能如变压器、电机等，运行方式如无功补偿、有功滤波等，以及外部环境如雷电、无线电干扰等，都可能对电能质量造成影响。2023REPORTINGPART02电能质量问题的原因及影响谐波产生的原因波动性负荷如电动汽车充电桩、风电场等，这些负荷的随机性大，会导致电网中电流的波动，从而产生谐波。非线性负载非线性负载是谐波产生的主要原因，如整流器、逆变器、开关电源等，这些设备在转换电能时会产生大量谐波。电力系统故障如变压器故障、断路器故障等，这些故障会导致电网中的电压和电流波形畸变，从而产生谐波。谐波对电力系统的影响010203损耗增加保护装置误动作设备损坏谐波会使电力系统的线路和变压器损耗增加，导致能源浪费和设备过热。谐波会导致继电保护装置误动作，从而影响电力系统的稳定运行。谐波会导致电力系统的设备损坏，如电容器、电缆等。谐波对其他设备的影响通信干扰测量误差家用电器损坏谐波会对通信设备产生干扰，导致信号质量下降。谐波会对测量仪表产生干扰，导致测量误差。谐波会对家用电器产生干扰，导致设备损坏或性能下降。2023REPORTINGPART03电能质量改善技术无源滤波器总结词无源滤波器是一种传统的滤波方法，通过电感器和电容器的组合，滤除特定频率的谐波。详细描述无源滤波器由电感器和电容器组成，通过调整电感器和电容器的参数，可以滤除特定频率的谐波。无源滤波器具有结构简单、成本低、可靠性高等优点，但也有滤波效果受系统阻抗影响、无法动态调整等局限性。有源滤波器总结词有源滤波器是一种主动的谐波治理方法，通过向系统注入与谐波相反的电流，抵消谐波电流。详细描述有源滤波器通过实时检测谐波电流，并产生相反的电流进行抵消，从而达到消除谐波的目的。有源滤波器具有滤波效果不受系统阻抗影响、可动态调整等优点，但也有成本高、可靠性相对较低等局限性。混合滤波器总结词混合滤波器结合了无源滤波器和有源滤波器的优点，通过无源滤波器滤除谐波，有源滤波器进行动态调整。详细描述混合滤波器由无源和有源两部分组成，无源部分滤除特定频率的谐波，有源部分实时监测谐波并进行动态调整。混合滤波器综合了无源和有源滤波器的优点，具有更好的滤波效果和更高的可靠性，但成本也相对较高。2023REPORTINGPART04谐波治理方法调整相位角总结词通过调整相位角，可以改变谐波电流的相位，从而减小谐波对电力系统的影响。详细描述在电力系统中，相位角是影响谐波电流大小和方向的关键因素。通过适当地调整相位角，可以使得谐波电流在相位上相互抵消，从而降低谐波对电能质量的影响。增加整流装置的脉动数总结词增加整流装置的脉动数可以减少谐波含量，提高电能质量。详细描述整流装置是产生谐波的主要源头之一。通过增加整流装置的脉动数，可以使得整流装置产生的谐波频谱更加集中，从而减少谐波对电能质量的影响。采用多重化技术总结词多重化技术可以有效减小谐波电流，提高电能质量。详细描述多重化技术是通过将多个整流装置串联或并联，使得每个整流装置产生的谐波相互抵消，从而减小总谐波电流。这种方法可以有效提高电能质量，减少谐波对电力系统的影响。采用脉宽调制技术总结词详细描述脉宽调制技术可以减小谐波含量，提高电能质量。脉宽调制技术是通过调节脉冲宽度来控制输出电压或电流的波形。通过适当地调节脉冲宽度，可以使得输出电压或电...
