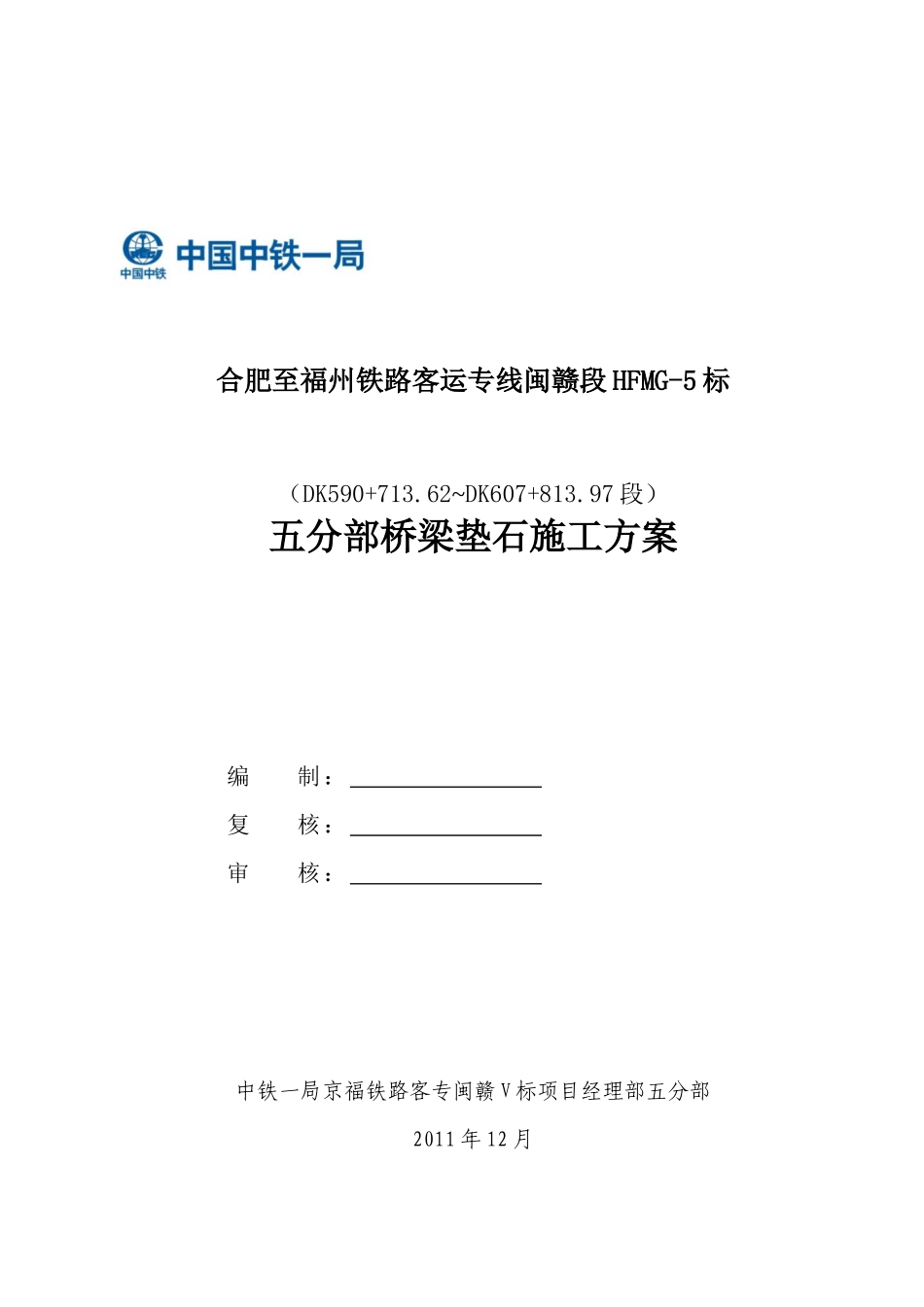

京福客专桥梁支座垫石施工方案_第1页
1/9

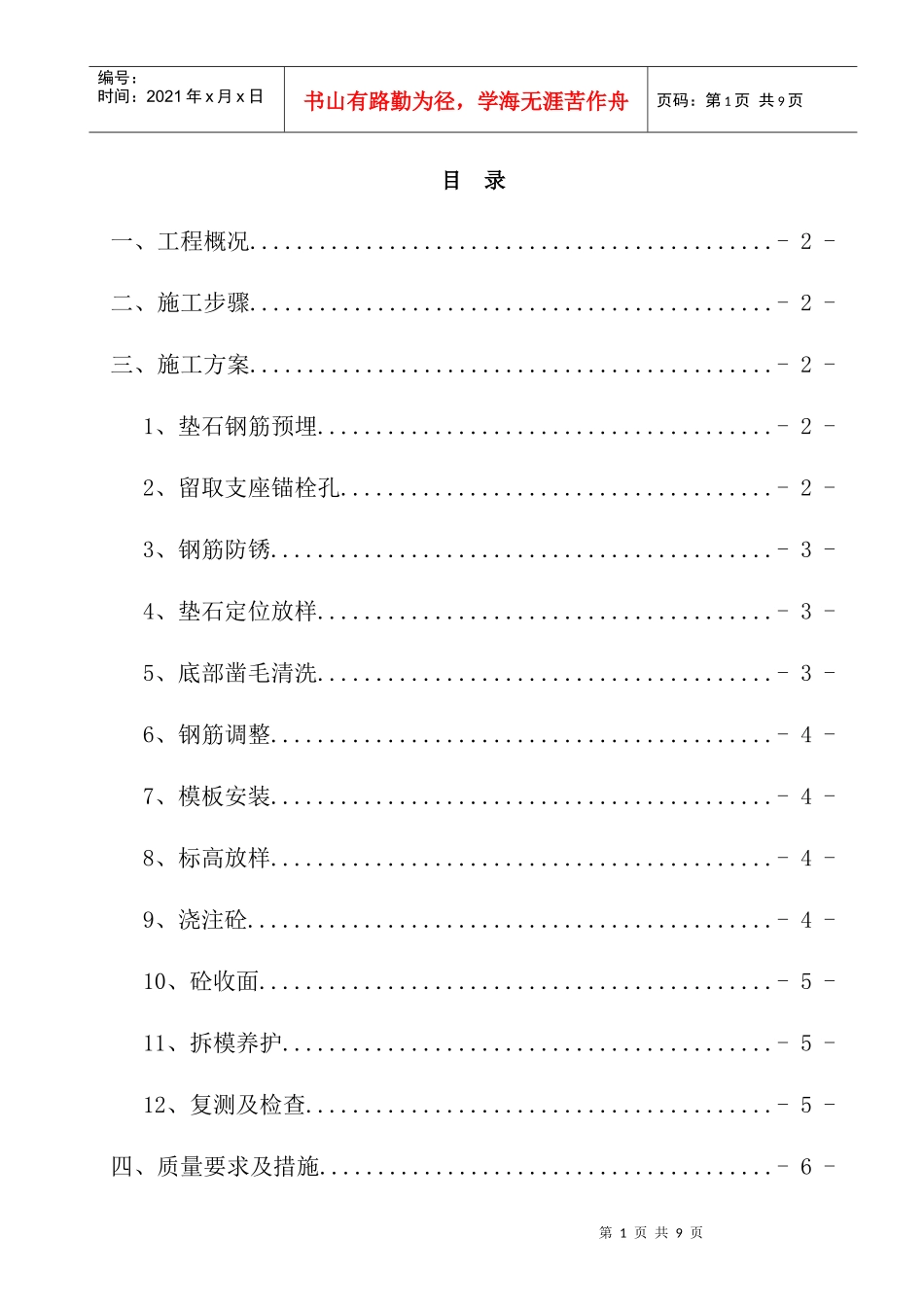

京福客专桥梁支座垫石施工方案_第2页
2/9

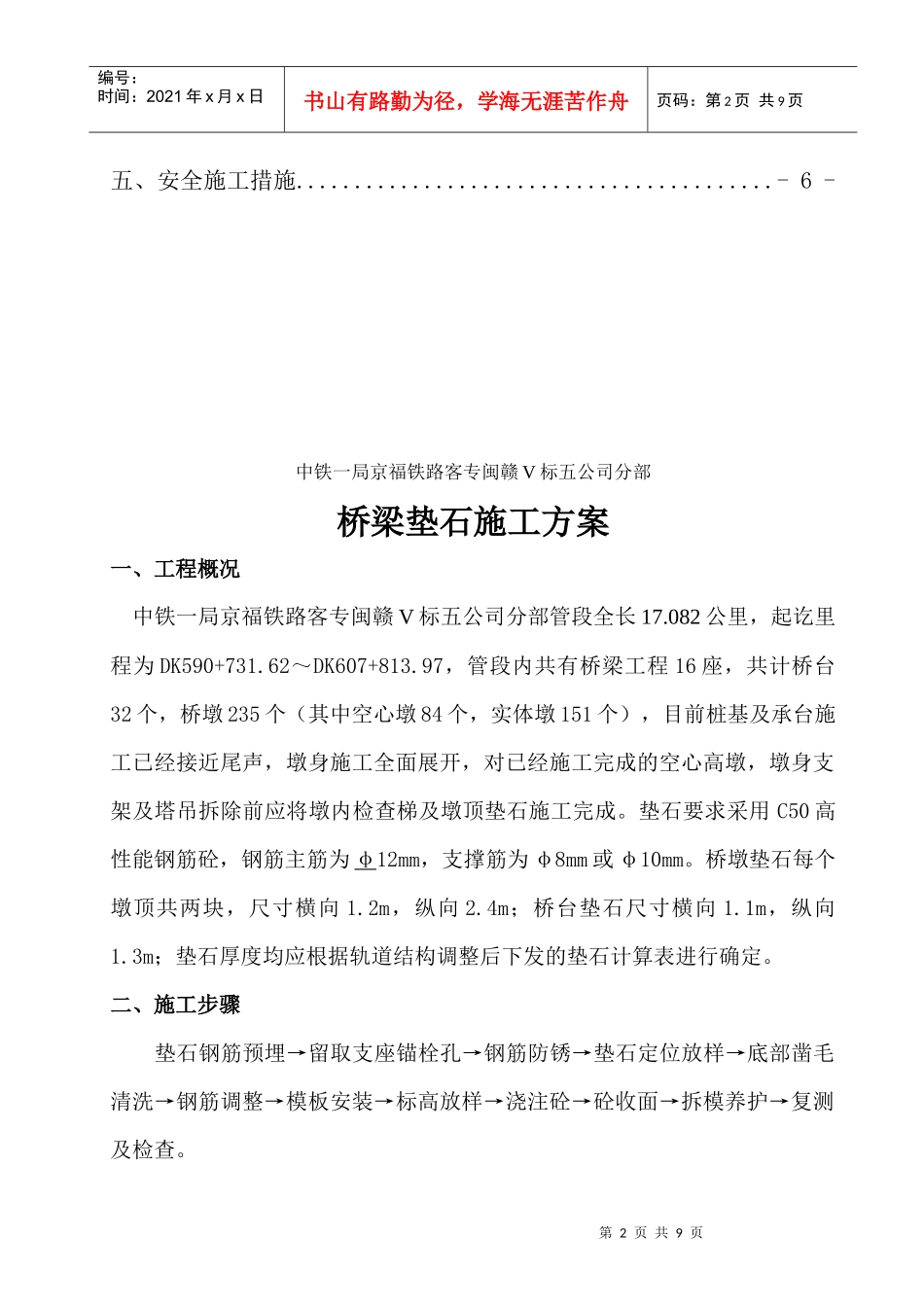

京福客专桥梁支座垫石施工方案_第3页
3/9
合肥至福州铁路客运专线闽赣段HFMG-5标(DK590+713.62~DK607+813.97段)五分部桥梁垫石施工方案编制:复核:审核:中铁一局京福铁路客专闽赣V标项目经理部五分部2011年12月第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共9页目录一、工程概况.............................................-2-二、施工步骤.............................................-2-三、施工方案.............................................-2-1、垫石钢筋预埋.......................................-2-2、留取支座锚栓孔.....................................-2-3、钢筋防锈...........................................-3-4、垫石定位放样.......................................-3-5、底部凿毛清洗.......................................-3-6、钢筋调整...........................................-4-7、模板安装...........................................-4-8、标高放样...........................................-4-9、浇注砼.............................................-4-10、砼收面............................................-5-11、拆模养护..........................................-5-12、复测及检查........................................-5-四、质量要求及措施.......................................-6-第2页共9页第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共9页五、安全施工措施.........................................-6-中铁一局京福铁路客专闽赣V标五公司分部桥梁垫石施工方案一、工程概况中铁一局京福铁路客专闽赣V标五公司分部管段全长17.082公里,起讫里程为DK590+731.62~DK607+813.97,管段内共有桥梁工程16座,共计桥台32个,桥墩235个(其中空心墩84个,实体墩151个),目前桩基及承台施工已经接近尾声,墩身施工全面展开,对已经施工完成的空心高墩,墩身支架及塔吊拆除前应将墩内检查梯及墩顶垫石施工完成。垫石要求采用C50高性能钢筋砼,钢筋主筋为φ12mm,支撑筋为φ8mm或φ10mm。桥墩垫石每个墩顶共两块,尺寸横向1.2m,纵向2.4m;桥台垫石尺寸横向1.1m,纵向1.3m;垫石厚度均应根据轨道结构调整后下发的垫石计算表进行确定。二、施工步骤垫石钢筋预埋→留取支座锚栓孔→钢筋防锈→垫石定位放样→底部凿毛清洗→钢筋调整→模板安装→标高放样→浇注砼→砼收面→拆模养护→复测及检查。第3页共9页第2页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共9页三、施工方案施工原则:对于采用塔吊施工的空心墩或墩高在30m以上的桥墩,在支架及塔吊拆除前必须完成垫石施工,其它垫石根据现场情况确定施工时间。垫石施工应严格按照下列要求施作:1、垫石钢筋预埋墩身钢筋及模板施工完成后,按照设计图纸安装垫石钢筋,钢筋间距、锚入墩身长度(实体墩41cm、空心墩60cm)、保护层(6cm)均不得小于设计及验标要求。2、留取支座锚栓孔管段内桥梁支座均为球型钢支座,24m梁采用TJQZ-4500型支座,32m梁采用TJQZ-5500型支座,锚栓孔采用直径150mmPVC埋设,深度不得小于0.35m,埋设时与钢筋位置冲突时,调整钢筋间距,严禁将钢筋割断,并采用井字形钢筋对其进行加强,同垫石主筋绑扎牢固。锚栓孔间距根据采用不同形式的支座(GD固定、HX横向、ZX纵向、DX多向)具体要求留取。施工前必须按支座布置原则(同一片梁上4个支座,先确定固定支座,固定支座在曲线桥上时布置在曲线外侧和桥坡的下坡段,同一墩上,固定支座旁布置横向支座,纵向位置布置纵向活动支座,其旁边为多向活动支座,直线时固定支座布置在线路左侧桥坡下坡段,其余不变,特殊情况如双固定或双活动桥墩必须按照设计图纸要求埋设)绘制墩顶锚栓孔位置布置图。锚栓孔PVC管底部采用透明胶带封闭,防止砼进入。锚栓孔定位时,根据支座锚栓孔与线路平面关系,放样出其孔中心轴线,并用施工线挂设在模第4页共9页第3页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共9页...
