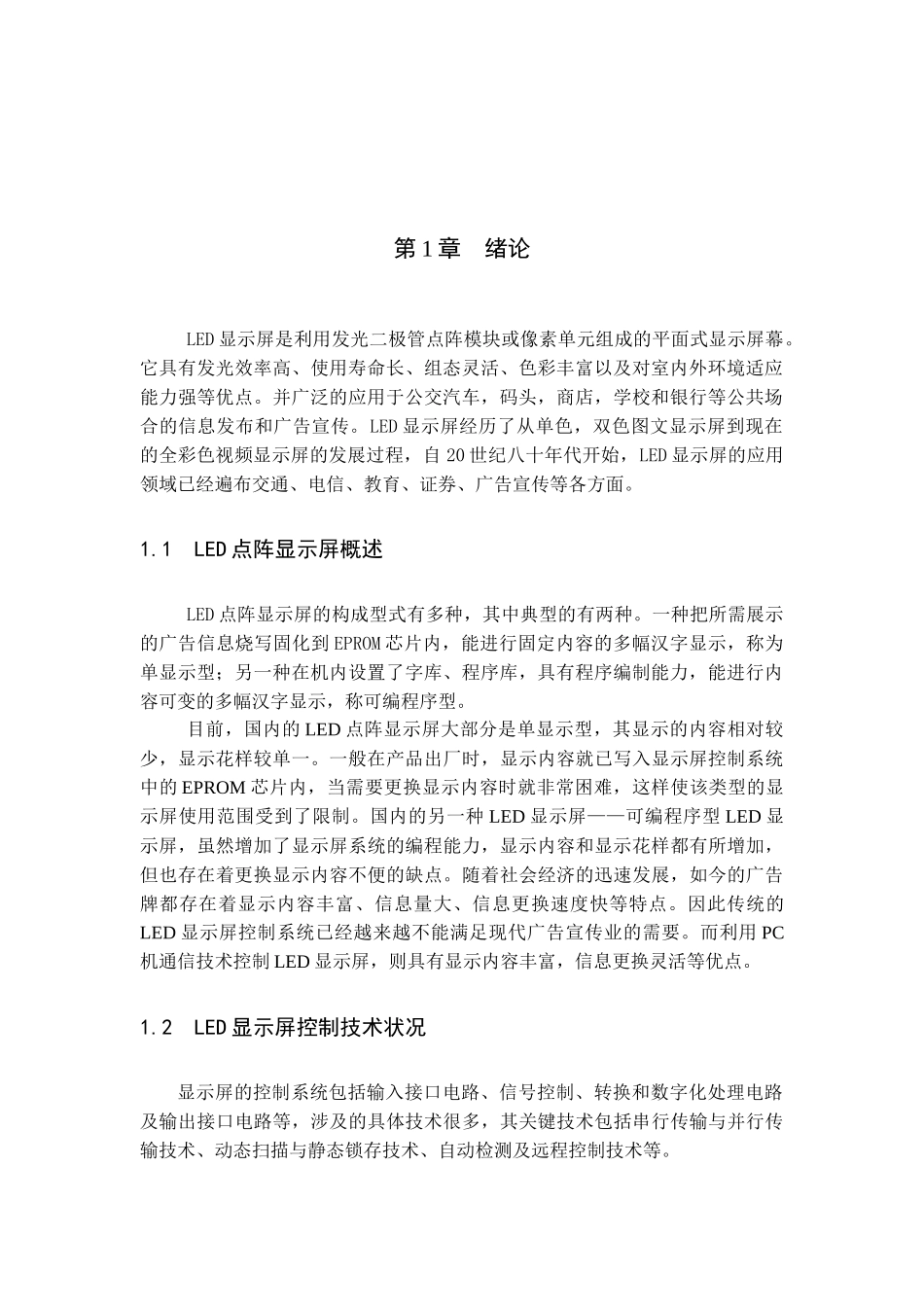

东北石油大学课程设计任务书课程单片机课程设计题目16*16LED点阵广告屏专业姓名学号一、任务二、设计要求三、参考资料[1]刘国钧，陈绍业，王凤翥.图书馆目录[M].北京：高等教育出版社，1957.一五-一八.[2]刘润华,刘立山.模拟电子技术[J].山东:石油大学出版社,2003.[3]苏成富.彩灯控制器[J].北京:电机电器技术,2000，（01）.[4]祝富林.音乐彩灯电路CS9482[J].北京:电子世界,1995，（12）.[5]彭介华.电子技术课程设计指导[J].北京:高等教育出版社,1997.完成期限2012.3.19至2012.3.30指导教师专业负责人2012年3月17日目录第1章绪论LED显示屏是利用发光二极管点阵模块或像素单元组成的平面式显示屏幕。它具有发光效率高、使用寿命长、组态灵活、色彩丰富以及对室内外环境适应能力强等优点。并广泛的应用于公交汽车，码头，商店，学校和银行等公共场合的信息发布和广告宣传。LED显示屏经历了从单色，双色图文显示屏到现在的全彩色视频显示屏的发展过程，自20世纪八十年代开始，LED显示屏的应用领域已经遍布交通、电信、教育、证券、广告宣传等各方面。1.1LED点阵显示屏概述LED点阵显示屏的构成型式有多种，其中典型的有两种。一种把所需展示的广告信息烧写固化到EPROM芯片内，能进行固定内容的多幅汉字显示，称为单显示型；另一种在机内设置了字库、程序库，具有程序编制能力，能进行内容可变的多幅汉字显示，称可编程序型。目前，国内的LED点阵显示屏大部分是单显示型，其显示的内容相对较少，显示花样较单一。一般在产品出厂时，显示内容就已写入显示屏控制系统中的EPROM芯片内，当需要更换显示内容时就非常困难，这样使该类型的显示屏使用范围受到了限制。国内的另一种LED显示屏——可编程序型LED显示屏，虽然增加了显示屏系统的编程能力，显示内容和显示花样都有所增加，但也存在着更换显示内容不便的缺点。随着社会经济的迅速发展，如今的广告牌都存在着显示内容丰富、信息量大、信息更换速度快等特点。因此传统的LED显示屏控制系统已经越来越不能满足现代广告宣传业的需要。而利用PC机通信技术控制LED显示屏，则具有显示内容丰富，信息更换灵活等优点。1.2LED显示屏控制技术状况显示屏的控制系统包括输入接口电路、信号控制、转换和数字化处理电路及输出接口电路等，涉及的具体技术很多，其关键技术包括串行传输与并行传输技术、动态扫描与静态锁存技术、自动检测及远程控制技术等。1.2.1串行传输与并行传输技术LED显示屏的数据传输方式主要有串行和并行两种。日前普遍采用串行控制技术，显示屏每个单元内部的不同驱动电路和各级联单元之间，每个时钟仅传送一位数据。采用这种方式的驱动IC种类较多，不同显示单元之间的联线较少，可减少显示单元的数据传输驱动元件，从而提高整个系统的可靠性和性价比，具体工程实现也较为容易。1.2.2动态扫描与静态锁存技术LED显示屏控制系统实现显示信息的刷新技术有动态扫描和静态锁存两种方式。一般室内显示屏多采用动态扫描技术，即一行发光二极管共用一行驱动寄存器，根据共用一行驱动寄存器的发光二极管像素数目，分为1/4,1/16扫描等。室外显示屏基本上采用静态锁存技术，即每一个发光一极管都对应有一个驱动寄存器，无需时分工作，从而保证了每一个发光一极管的亮度占空比为100%。动态扫描法可以大大减少控制器的I/O口，因此应用较广。1.2.3自动检测及远程控制技术LED显示屏的构成复杂，特别是室外显示屏，供电、环境亮度、环境温度条件等都直接影响显示屏的正常运行。在LED显示屏的控制系统中，因根据需要对温度、亮度、电源等进行自动检测控制，也可根据需要，远程实现对显示屏的亮度、色度调节、图像水平和垂直位置的调节以及工作方式的转换等。1.3本设计任务现在市场上各类基于LED的显示屏较多，但大部分产品为单一模式的LED显示屏，其在显示内容的更换及显示屏的重组等方面都存在不便之处。但随着信息化社会的迅速发展，LED显示屏正在向显示内容丰富、信息更改方便等方面发展。因此制作一款多功能的LED广告显示屏是非常有意义地。本研究即以AT89C51单片机为核心，采用串行传输、动态扫描技术，制作一款拥有PC机通信功能的，模块化LED...
