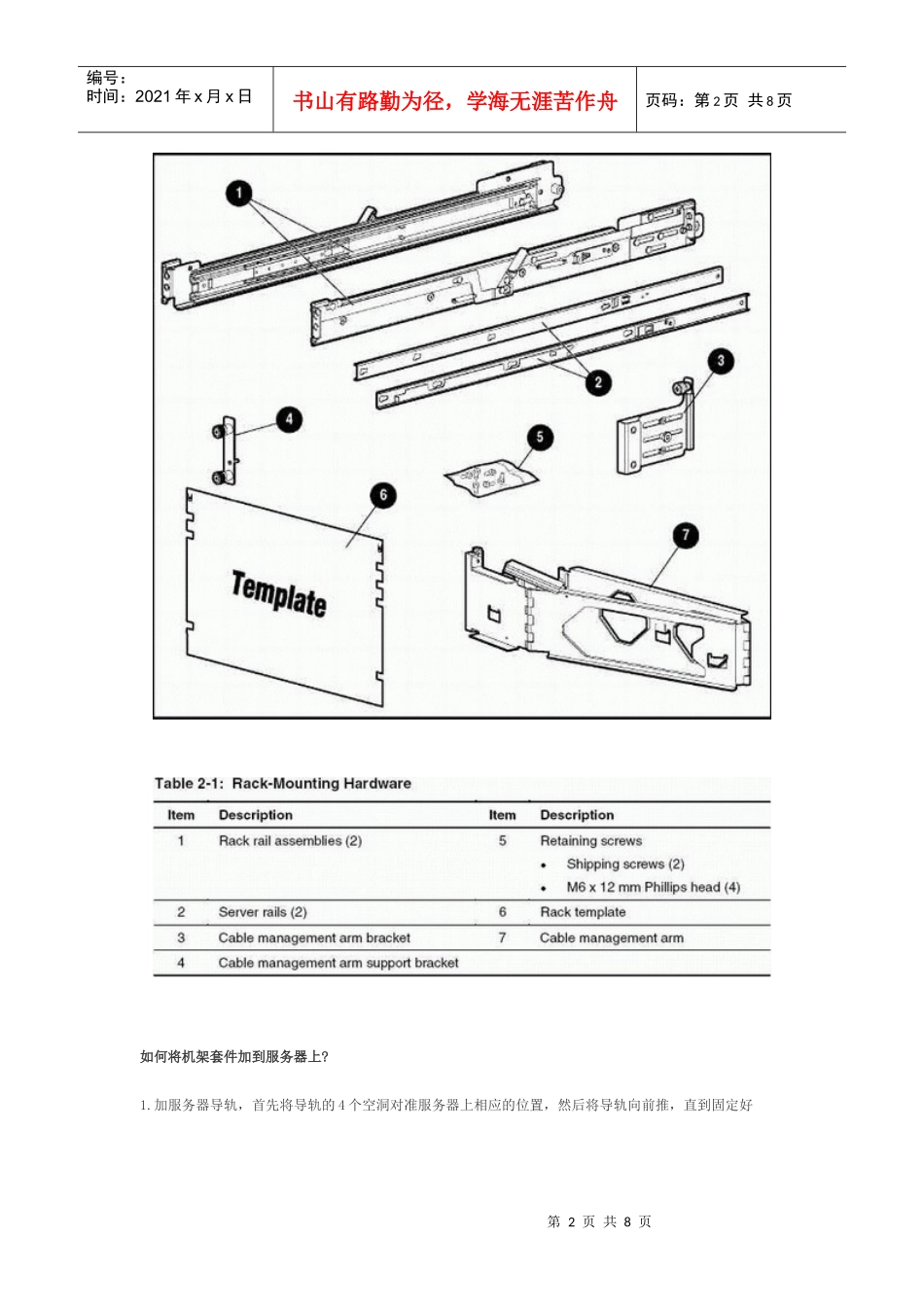

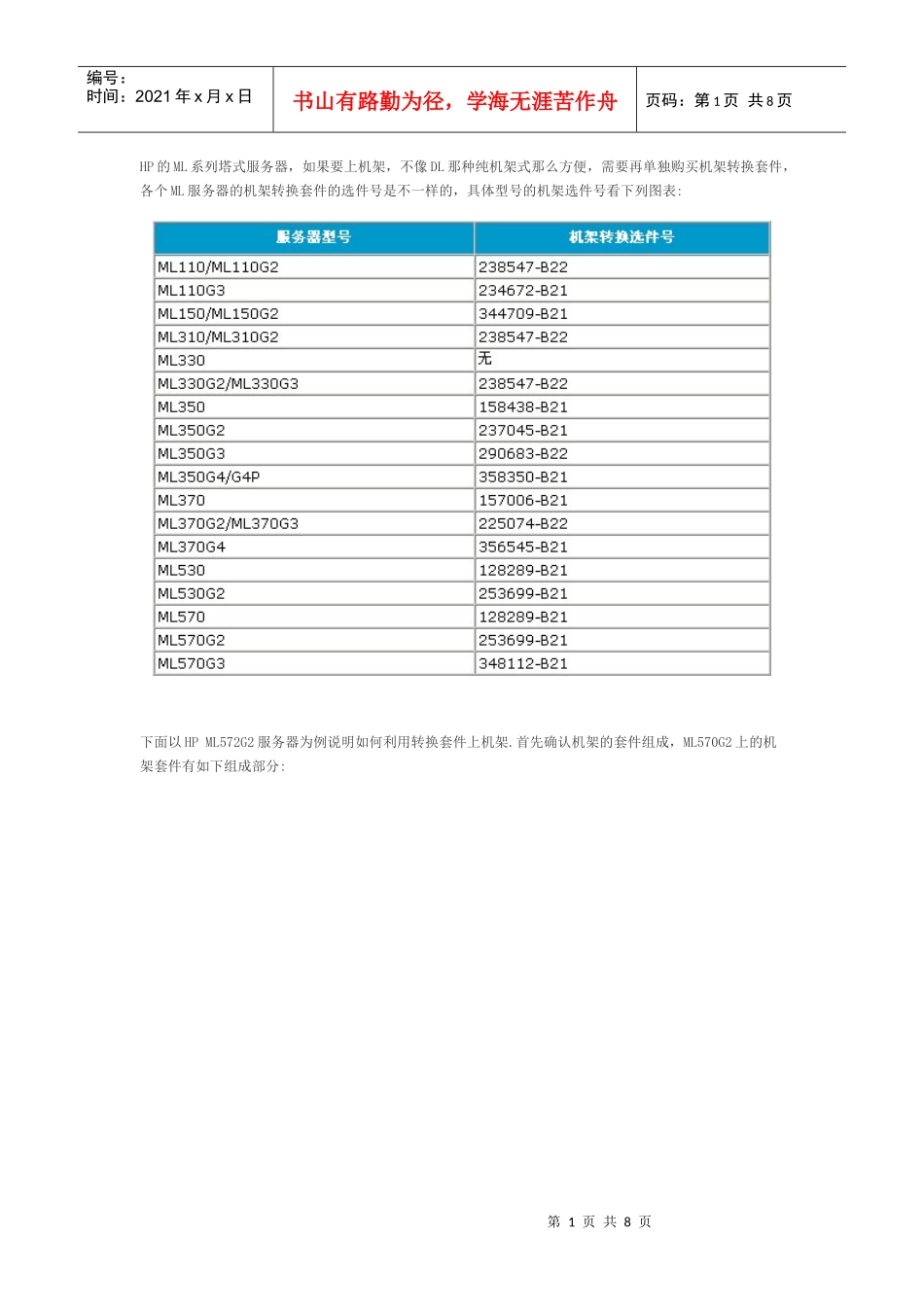

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页HP的ML系列塔式服务器，如果要上机架，不像DL那种纯机架式那么方便，需要再单独购买机架转换套件，各个ML服务器的机架转换套件的选件号是不一样的，具体型号的机架选件号看下列图表:下面以HPML572G2服务器为例说明如何利用转换套件上机架.首先确认机架的套件组成，ML570G2上的机架套件有如下组成部分:第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页如何将机架套件加到服务器上?1.加服务器导轨，首先将导轨的4个空洞对准服务器上相应的位置，然后将导轨向前推，直到固定好第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页2.为了更好的将服务器移动到机架上，HP建议将电源从服务器上卸下来，上到机架上之后再装载上第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页首先将电源上固定电源的螺丝卸掉拔掉电源3.接下来在服务器上安装线缆管理臂支架，将支架固定在服务器后面，拧紧螺丝第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页4.现在将服务器上到机架上，机架上应已安装上导轨，具体在机架上如何安装导轨，请参阅相关的用户手册首先，将机架上的内部滑轨拉出来，直到最后无法继续拉动第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页找两个人将服务器抬起来，将装在服务器上的导轨与伸出的滑轨对接5.将服务器推进滑轨内，当快推进到前面板时，按下导轨按钮，以便整个服务器能推进去放置到机架上第7页共8页第6页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共8页6.拧紧前面板螺丝，以便固定好7.下面在机架上安装线缆管理臂。首先要将管理臂的支架安装在服务器后面，请参考前面。然后将有螺丝眼的管理臂的支架在机架上对好，然后上好螺丝8.将管理臂的另一头跟接在服务器上的支架连接，拧紧螺丝第8页共8页第7页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共8页9.将电源重新安装到服务器上，固定好机架跟导轨上的所有螺丝所有安装工作完成.(完)
