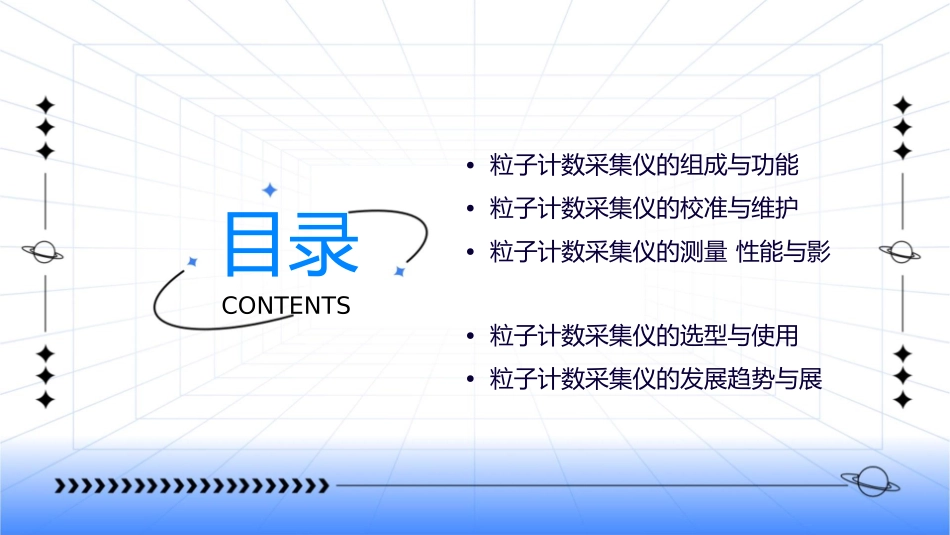

粒子计数采集仪课件•粒子计数采集仪的组成与功能•粒子计数采集仪的校准与维护•粒子计数采集仪的测量性能与影目录CONTENTS•粒子计数采集仪的选型与使用•粒子计数采集仪的发展趋势与展01粒子计数采集仪概述定义与工作原理定义粒子计数采集仪是一种用于测量空气中悬浮颗粒物数量的仪器，它可以准确地测量颗粒物的数量和粒径分布。工作原理粒子计数采集仪通过抽气泵抽取一定体积的空气，然后利用传感器对空气中的颗粒物进行检测和计数。根据颗粒物的粒径大小和数量，可以判断空气质量的好坏。粒子计数采集仪的种类与特点便携式粒子计数采集仪手持式粒子计数采集仪介于便携式和固定式之间，既可以随身携带，也可以固定在某个地点进行测量。体积小、重量轻，便于携带，可以随时随地测量空气质量。固定式粒子计数采集仪安装在固定地点，长时间连续监测空气质量，数据更加稳定可靠。粒子计数采集仪的应用领域工业生产在工业生产过程中，可以监测车间内的空气质量，保障工人健康。环境监测用于监测大气污染、室内空气质量等环境问题。科学研究在气象、地理、生态等领域，粒子计数采集仪也得到了广泛应用。02粒子计数采集仪的组成与功能采样泵采样泵是粒子计数采集仪的核心部件之一，其主要功能是提供稳定的采样气流，确保采集到的颗粒物浓度准确可靠。采样泵通常采用无刷直流电机或交流电机驱动，具有低噪音、低功耗、长寿命等特点。采样泵的流量和压力需根据不同的应用场景进行选择，以满足不同的采样需求。粒子传感器粒子传感器是粒子计数采集仪的关键部件，用于检测和计数空气中的颗粒物。粒子传感器通常采用激光散射或电迁移率分析原理，能够检测到微米级颗粒物，并输出相应的电信号。粒子传感器的性能指标包括检测范围、灵敏度、精度和稳定性等，这些指标直接影响着采集仪的整体性能。数据处理单元数据处理单元是粒子计数采集仪的“大脑”，负责处理和存储采集到的数据。数据处理单元还需具备数据存储和通讯功能，以便将采集到的数据传输到计算机或云平台进行进一步分析。数据处理单元通常采用高性能的微处理器或单片机，能够实时处理和计算颗粒物的数量、质量、粒径等参数。显示与控制单元显示与控制单元是粒子计数采集仪的人机交互界面，用于显示采集到的数据和控制采集仪的工作状态。显示与控制单元通常采用液晶显示屏或LED显示屏，能够实时显示颗粒物的数量、质量、粒径等参数。显示与控制单元还需具备控制功能，以便用户能够远程控制采集仪的开关机、采样时间、采样流量等参数。电源与外壳电源与外壳是粒子计数采集仪的辅助部件，用于提供稳定的电源和保护采集仪的结构完整性。电源通常采用可充电锂电池或外接电源适配器，能够为采集仪提供稳定的供电。外壳通常采用铝合金或塑料材质，具有良好的散热性能和抗冲击性能，能够保护内部元件免受外界环境的影响。03粒子计数采集仪的校准与维护校准方法与步骤校准前的准备工作校准步骤校准结果处理确保粒子计数采集仪的外观完好，无明显的机械损伤或电气故障。准备好校准所需的工具和设备，如标准粒子、流量控制器等。按照仪器说明书或校准规程，依次进行零点校准、跨度校准和精度校准。确保校准过程中操作正确，记录详细，结果准确。根据校准数据，分析仪器的性能指标是否满足要求，如果不满足，则需要进行调整或维修。日常维护与保养定期清洁定期对粒子计数采集仪的外观和内部部件进行清洁，保持仪器整洁，防止灰尘和污垢对测量结果的影响。检查部件定期检查仪器的进气口、过滤器、流量计等部件是否正常，如有损坏或老化，应及时更换。软件更新及时更新粒子计数采集仪的软件系统，以确保系统的稳定性和功能性。常见故障排除与维修故障诊断010203根据仪器显示的故障信息或异常现象，判断可能的原因和位置。故障排除根据诊断结果，采取相应的措施排除故障。如清洁传感器、更换部件、调整参数等。维修记录对每次维修和故障排除的过程进行详细记录，以便于跟踪和管理。同时，这些记录也有助于预防类似问题的再次出现。04粒子计数采集仪的测量性能与影响因素测量性能指标测量范围分辨率计数效率测量精度粒子计数采集仪能够测量的粒子...
