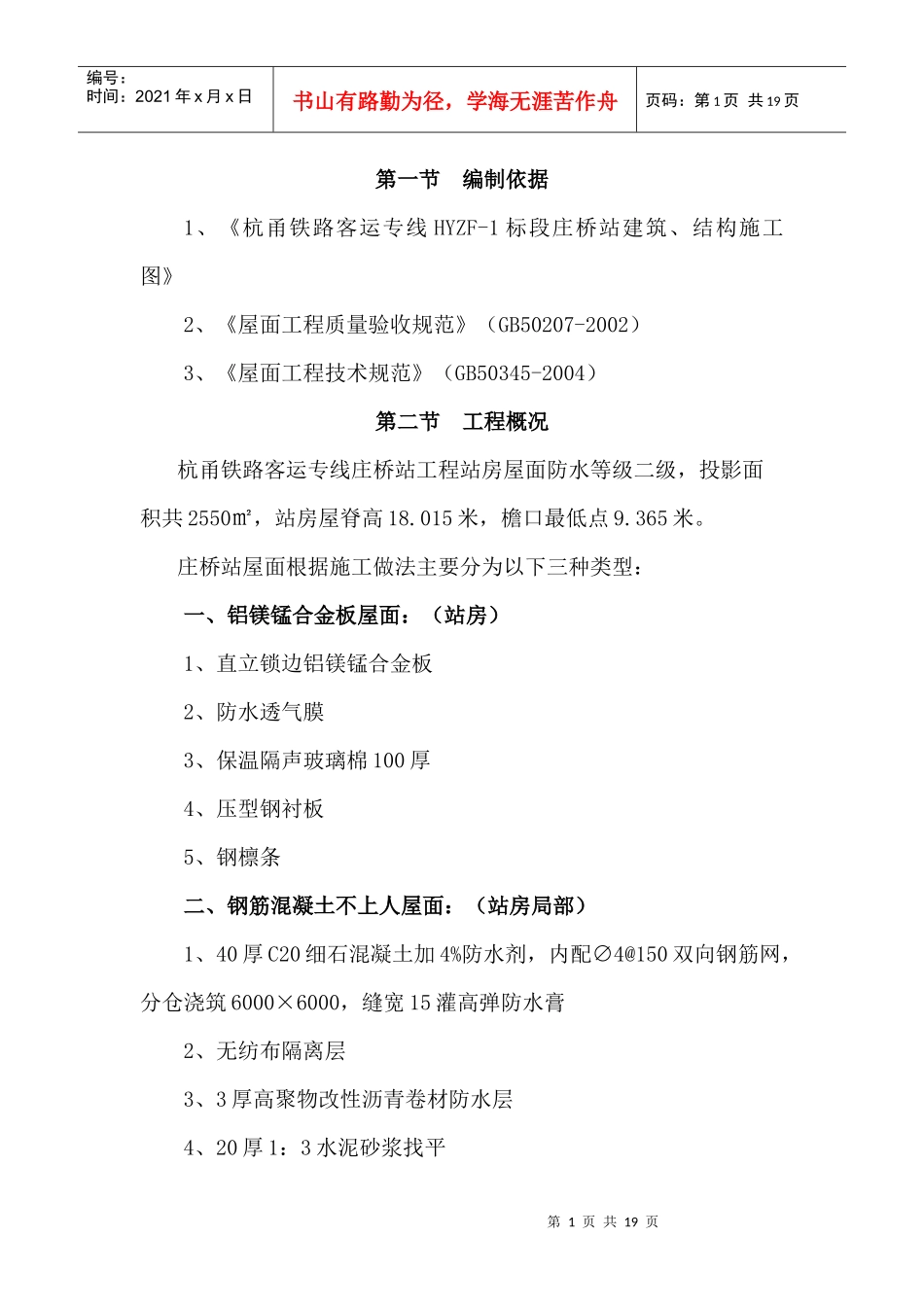

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页第一节编制依据1、《杭甬铁路客运专线HYZF-1标段庄桥站建筑、结构施工图》2、《屋面工程质量验收规范》（GB50207-2002）3、《屋面工程技术规范》（GB50345-2004）第二节工程概况杭甬铁路客运专线庄桥站工程站房屋面防水等级二级，投影面积共2550㎡，站房屋脊高18.015米，檐口最低点9.365米。庄桥站屋面根据施工做法主要分为以下三种类型：一、铝镁锰合金板屋面：（站房）1、直立锁边铝镁锰合金板2、防水透气膜3、保温隔声玻璃棉100厚4、压型钢衬板5、钢檩条二、钢筋混凝土不上人屋面：（站房局部）1、40厚C20细石混凝土加4%防水剂，内配∅4@150双向钢筋网，分仓浇筑6000×6000，缝宽15灌高弹防水膏2、无纺布隔离层3、3厚高聚物改性沥青卷材防水层4、20厚1：3水泥砂浆找平第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页5、最薄处30厚,容重为1200（千克/立方米）轻集料混凝土找坡层（2%）6、50厚挤塑聚苯板保温层7、钢筋混凝土楼板三、铝镁锰合金板屋面：（站台雨棚）1、镀铝锌金属板，双层喷涂2、吸声玻璃棉50厚3、压型钢衬板4、钢檩条第三节施工工艺及步骤屋面系统在整个建筑工程中的作用是不言而喻的，它关系着建筑物能否正常使用和满足使用功能以及公共建筑安全的大问题。屋面系统既要考虑高质量的保温、防水性能，又要考虑安全可靠性、耐久性和经济性，同时还要满足建筑设计造型的需要。一、材料要求1、玻璃棉保温毡，厚100mm（用于钢结构屋面），其表观密度为：40kg/m3，导热系数：0.042W/(m.℃)，热荷重收缩温度≥350℃，水蒸汽渗透≤1.2ngm/ns，吸水率≤0.3%。产品性能指标符合GB/T13350-2000《绝热用玻璃棉及其制品》中的标准。2、挤塑聚苯板，厚50mm（用于砼结构屋面），其表观密度为：40kg/m3，导热系数：0.032W/(m.℃)。第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页3、双向钢筋网∅4@150，高弹防水膏，无纺布隔离层4、高聚物改性沥青卷材防水层3厚5、容重为1200（千克/立方米）轻集料混凝土找坡层（2%）二、直立锁边金属屋面系统该屋面系统不仅防水性能优良，而且有较好的耐久性和抗风性能，还具有保温、节能、隔音等效果。是能很好满足设计和使用功能要求的。该屋面系统的主要构件直立锁边屋面面板和固定支座的形式见图直立锁边屋面面板和固定支座形式示意图。直立锁边屋面面板和固定支座形式示意图1、施工步骤安排本工程直立锁边金属屋面系统分为上层面板及下层板两大部分。首先进行钢檩条、固定支座及下层板、保温层的安装，该部分施工跟随在钢结构施工后面进行，在钢结构吊装完成后钢檩条及固定支座也跟随完成，保温层铺装后进行屋面板安装。屋面板一般要等前导工序完成一定区域后才能进行安装。施工时按照屋面板施工工艺，分为几个施工班组进行流水施工，如檩条和固定支座的安装、底板的安装、中间保温层铺装、以及最上层直立锁边屋面板的安装等若第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页干班组。材料的垂直运输采用塔吊吊运或通过坡道运输或汽车吊吊运到屋面层，结合人工水平运输将材料运送至工作面。为了保证施工安全，在施工屋面板期间，在檐口一圈安设安全防护网。防护网的高度不低于1.1m。2、设计深化（1）屋面系统的材料选择屋面系统有檩条、压型钢板、防水层、保温层、面板等构成材料；还有屋脊密封件、山墙扣件、山墙扣槽、檐口密封条件、滴水片等许多配件。节点深化时需合理地选用材料和构配件，精细地完善设计节点，从而确保屋面系统的各项建筑功能。在金属屋面系统材料选择时，要在满足建筑设计效果及防水要求的前提下做到经济合理且确保屋面系统可靠安装。（2）有关问题的设计深化屋面檩条的布置间距一般不大于1500mm，但要根据设计屋面造型形状变化的要求进行布置的完善深化，并画出檩条深化布置图指导施工。节点构造设计深化时注意留有一定的调节范围，以适应主体结构的加工、安装误差，保证屋面...
