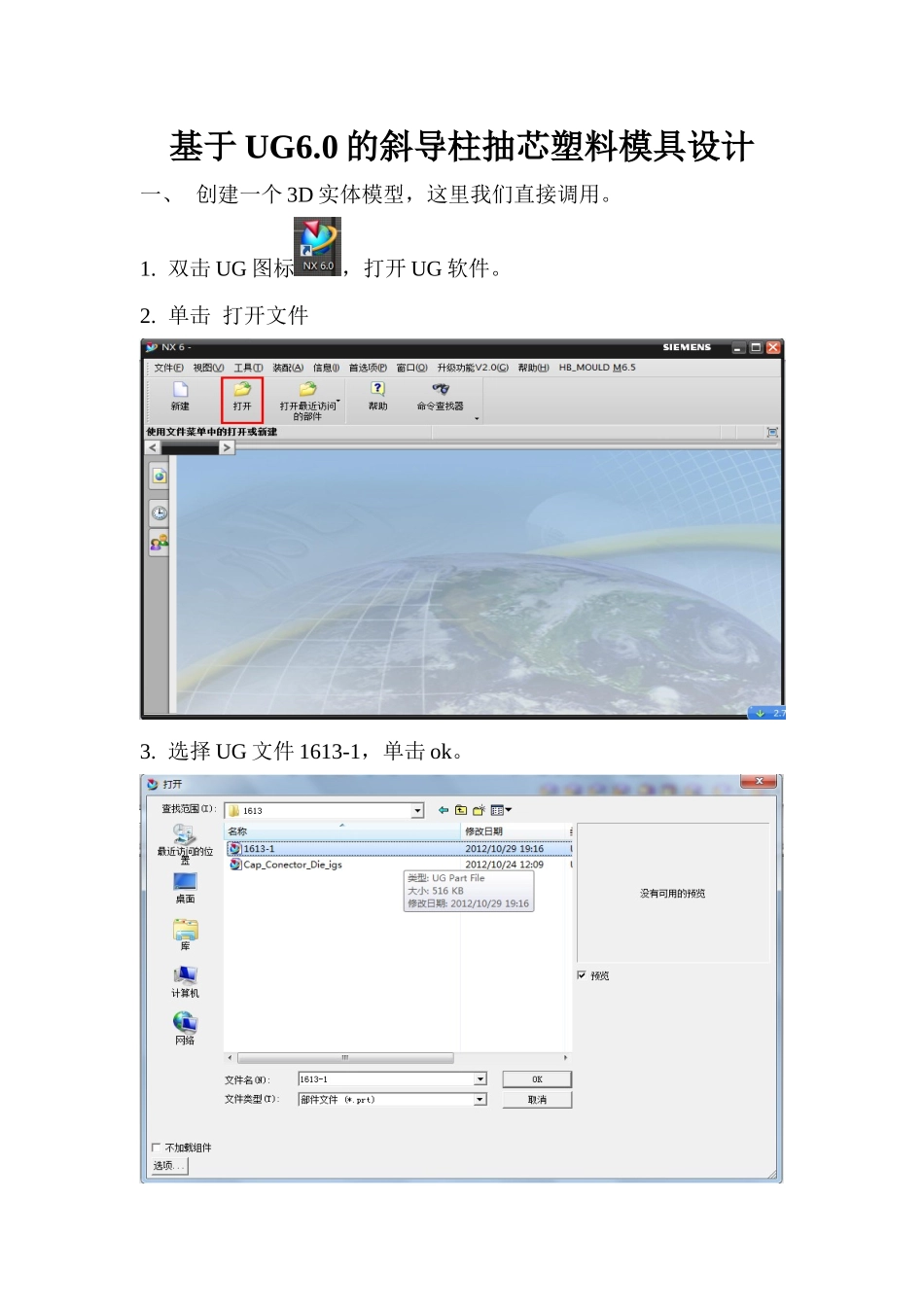

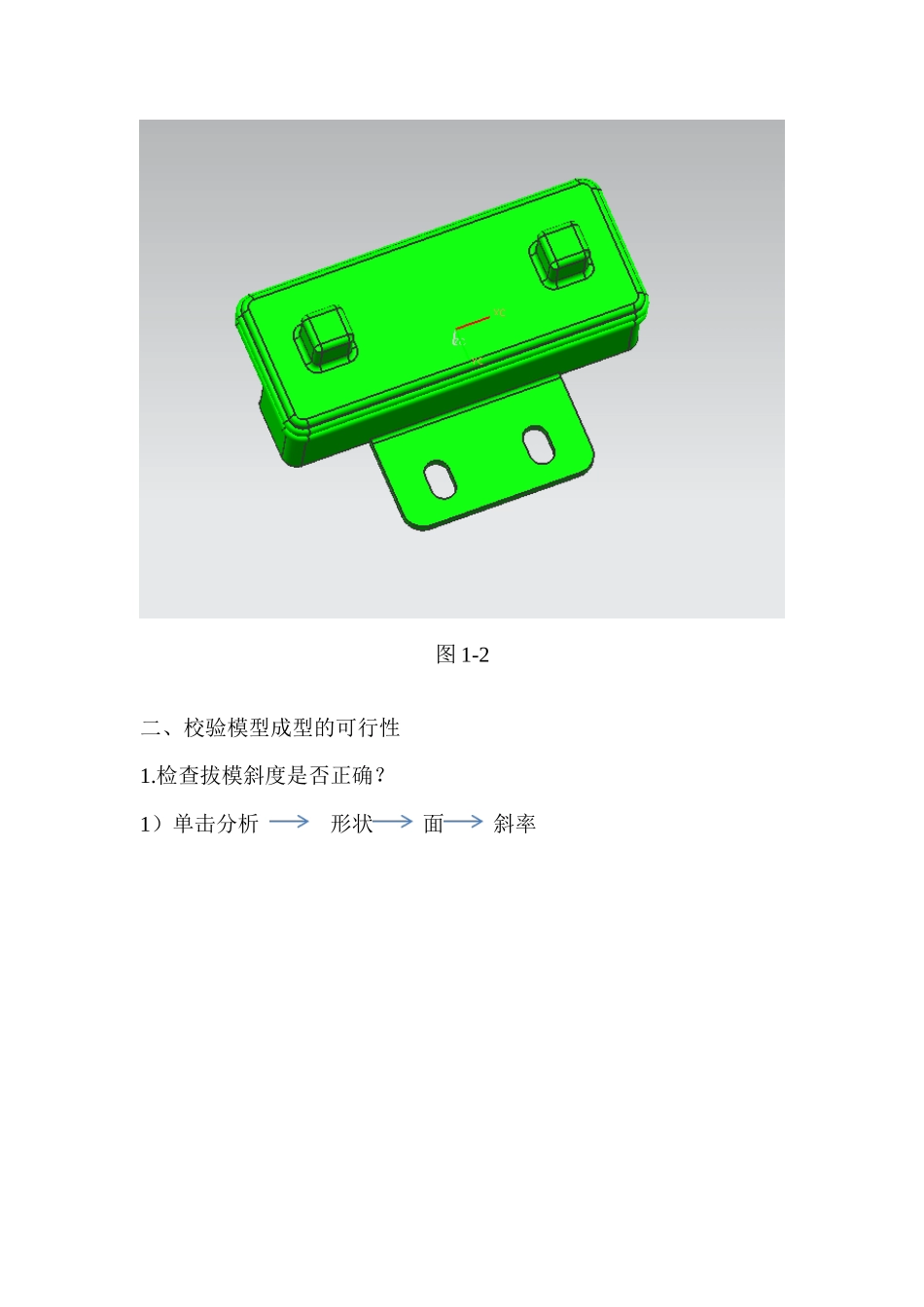

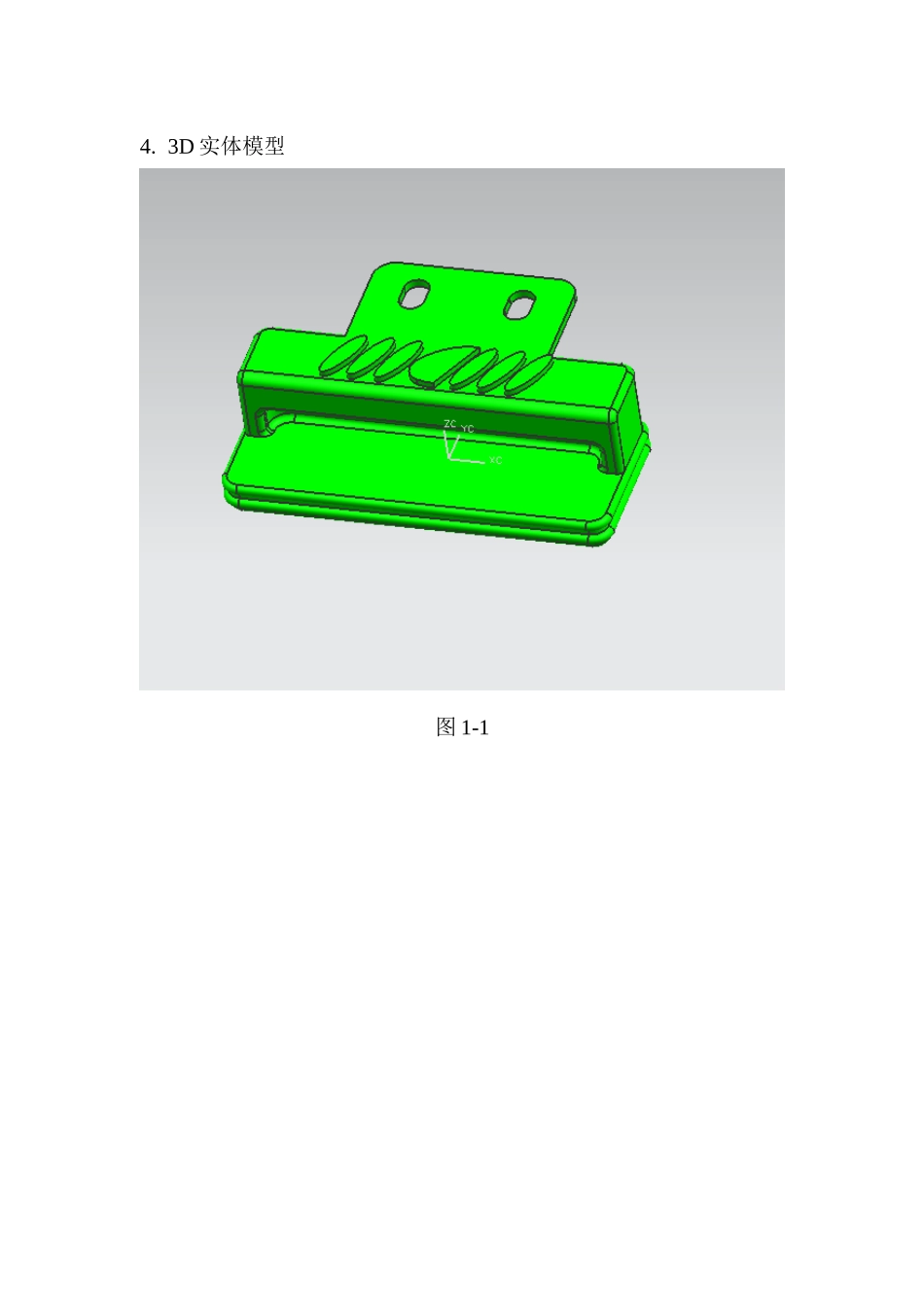

基于UG6.0的斜导柱抽芯塑料模具设计一、创建一个3D实体模型，这里我们直接调用。1.双击UG图标，打开UG软件。2.单击打开文件3.选择UG文件1613-1，单击ok。4.3D实体模型图1-1图1-2二、校验模型成型的可行性1.检查拔模斜度是否正确？1）单击分析形状面斜率2）矢量类型选择ZC轴，单击确定3）在最小值输入“-3”，最大值输入“3”。选中塑件，其余默认，单击确定。图2-1图2-22.检查塑件是否可以分型？由图2-1与图2-2可知，此塑件可以分型。3.校验后如果发现几处没有拔模斜度，需增加拔模斜度。三、创建模块（型芯和型腔）1.点击开始所有应用模块注塑模向导，进入模具设计。此时弹出注塑模工具条。单击注塑模工具，打开同步建模。定制出变换，移动对象，移除参数。2.设置收缩率，单击编辑变换1）检查设置收缩率是否成功？2）单击保存。3.分型1）创建方块，进入草图2）分型进入草图移除参数，单击保存四、调入模架以及后处理1.调入模架，打开胡波外挂2.动、定模仁开框1）动模仁开框2）定模仁开框，颠倒显示和隐藏Ctrl+Shift+B单击保存3.浇注系统1）分流道，进入草图单击保存4.调定位环单击保存5.调唧咀单击保存6.推出系统（拉料杆和顶杆）1）拉料杆单击保存2）顶杆，进入草图定顶针位置7.单击保存8.清四角单击保存9.调斜导柱单击保存10.调波珠螺丝单击保存11.调运水单击保存单击保存12.调螺丝单击保存单击保存13.调弹簧单击保存14.调垃圾钉五.完成，单击保存
