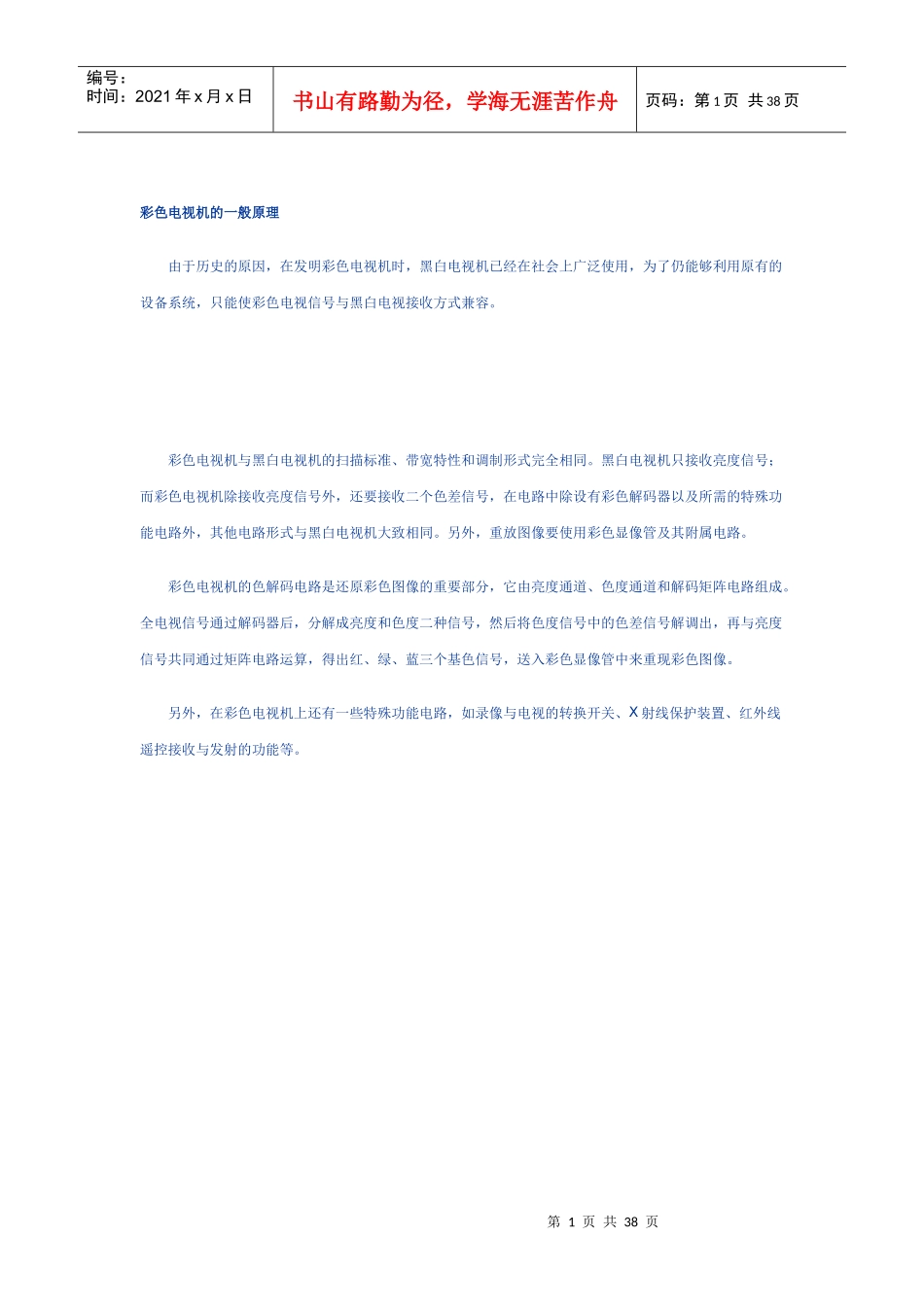

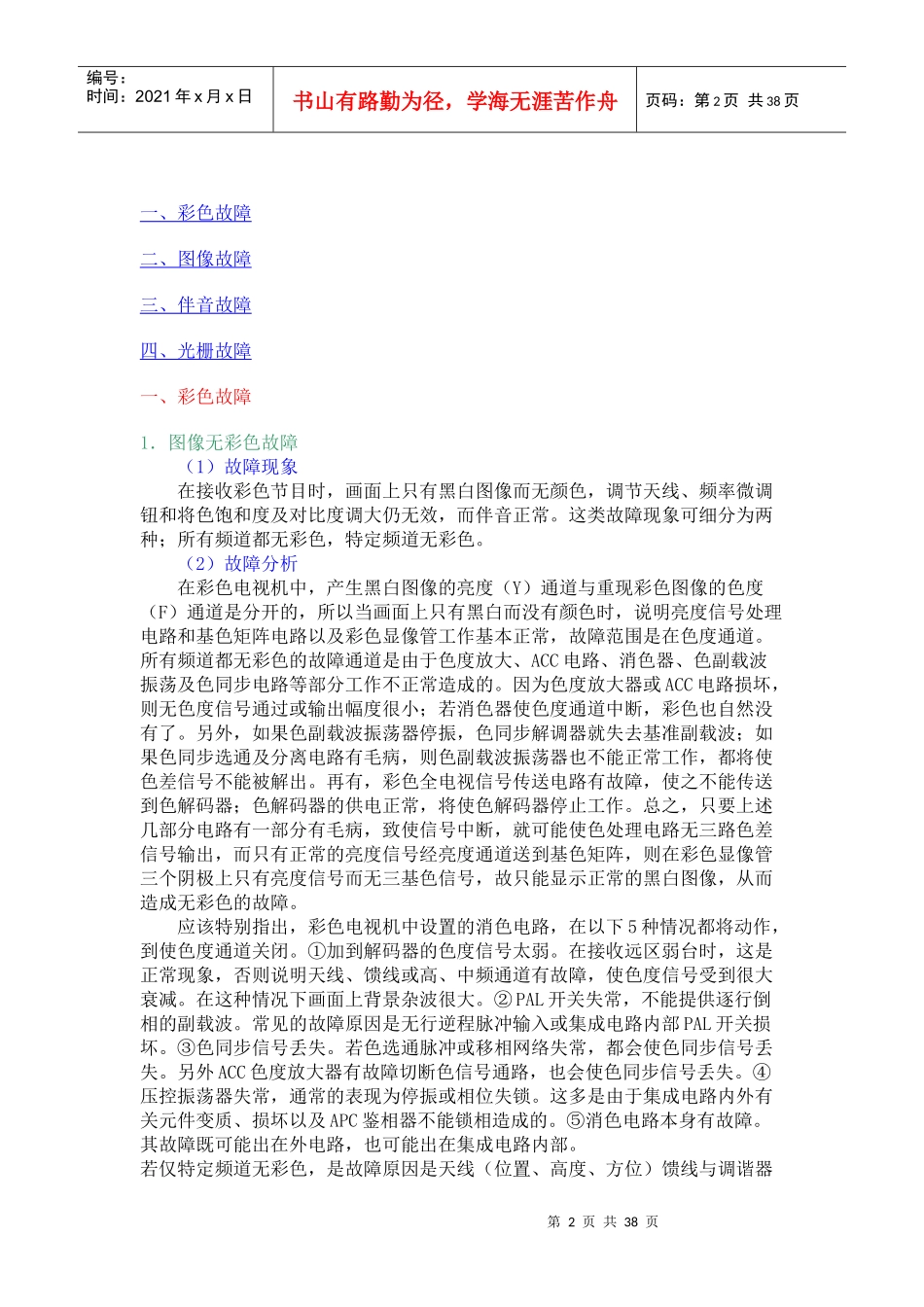

第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页彩色电视机的一般原理由于历史的原因，在发明彩色电视机时，黑白电视机已经在社会上广泛使用，为了仍能够利用原有的设备系统，只能使彩色电视信号与黑白电视接收方式兼容。彩色电视机与黑白电视机的扫描标准、带宽特性和调制形式完全相同。黑白电视机只接收亮度信号；而彩色电视机除接收亮度信号外，还要接收二个色差信号，在电路中除设有彩色解码器以及所需的特殊功能电路外，其他电路形式与黑白电视机大致相同。另外，重放图像要使用彩色显像管及其附属电路。彩色电视机的色解码电路是还原彩色图像的重要部分，它由亮度通道、色度通道和解码矩阵电路组成。全电视信号通过解码器后，分解成亮度和色度二种信号，然后将色度信号中的色差信号解调出，再与亮度信号共同通过矩阵电路运算，得出红、绿、蓝三个基色信号，送入彩色显像管中来重现彩色图像。另外，在彩色电视机上还有一些特殊功能电路，如录像与电视的转换开关、X射线保护装置、红外线遥控接收与发射的功能等。第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页一、彩色故障二、图像故障三、伴音故障四、光栅故障一、彩色故障1．图像无彩色故障（1）故障现象在接收彩色节目时，画面上只有黑白图像而无颜色，调节天线、频率微调钮和将色饱和度及对比度调大仍无效，而伴音正常。这类故障现象可细分为两种；所有频道都无彩色，特定频道无彩色。（2）故障分析在彩色电视机中，产生黑白图像的亮度（Y）通道与重现彩色图像的色度（F）通道是分开的，所以当画面上只有黑白而没有颜色时，说明亮度信号处理电路和基色矩阵电路以及彩色显像管工作基本正常，故障范围是在色度通道。所有频道都无彩色的故障通道是由于色度放大、ACC电路、消色器、色副载波振荡及色同步电路等部分工作不正常造成的。因为色度放大器或ACC电路损坏，则无色度信号通过或输出幅度很小；若消色器使色度通道中断，彩色也自然没有了。另外，如果色副载波振荡器停振，色同步解调器就失去基准副载波；如果色同步选通及分离电路有毛病，则色副载波振荡器也不能正常工作，都将使色差信号不能被解出。再有，彩色全电视信号传送电路有故障，使之不能传送到色解码器；色解码器的供电正常，将使色解码器停止工作。总之，只要上述几部分电路有一部分有毛病，致使信号中断，就可能使色处理电路无三路色差信号输出，而只有正常的亮度信号经亮度通道送到基色矩阵，则在彩色显像管三个阴极上只有亮度信号而无三基色信号，故只能显示正常的黑白图像，从而造成无彩色的故障。应该特别指出，彩色电视机中设置的消色电路，在以下5种情况都将动作，到使色度通道关闭。①加到解码器的色度信号太弱。在接收远区弱台时，这是正常现象，否则说明天线、馈线或高、中频通道有故障，使色度信号受到很大衰减。在这种情况下画面上背景杂波很大。②PAL开关失常，不能提供逐行倒相的副载波。常见的故障原因是无行逆程脉冲输入或集成电路内部PAL开关损坏。③色同步信号丢失。若色选通脉冲或移相网络失常，都会使色同步信号丢失。另外ACC色度放大器有故障切断色信号通路，也会使色同步信号丢失。④压控振荡器失常，通常的表现为停振或相位失锁。这多是由于集成电路内外有关元件变质、损坏以及APC鉴相器不能锁相造成的。⑤消色电路本身有故障。其故障既可能出在外电路，也可能出在集成电路内部。若仅特定频道无彩色，是故障原因是天线（位置、高度、方位）馈线与调谐器第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页匹配不良，或本振频率偏调，自动频率控制AFT不起作用，或高、中频幅频特性变差以及AGC失效等，如果黑白图像质量也较差，则故障多出在高放级。（3）检修方法检修图像无彩色故障的常规方法如下：①检测IC消色、识别滤波端电压是否正常来判断消色电路是否动作。若此端电压正常，说明消色电路未动作，则无彩色故障出在色同步信号分离之后的色放大电路中；若此端电压异常，则说明消色电路已动作，...
