左岭新镇四期D块测量施工方案VIP免费

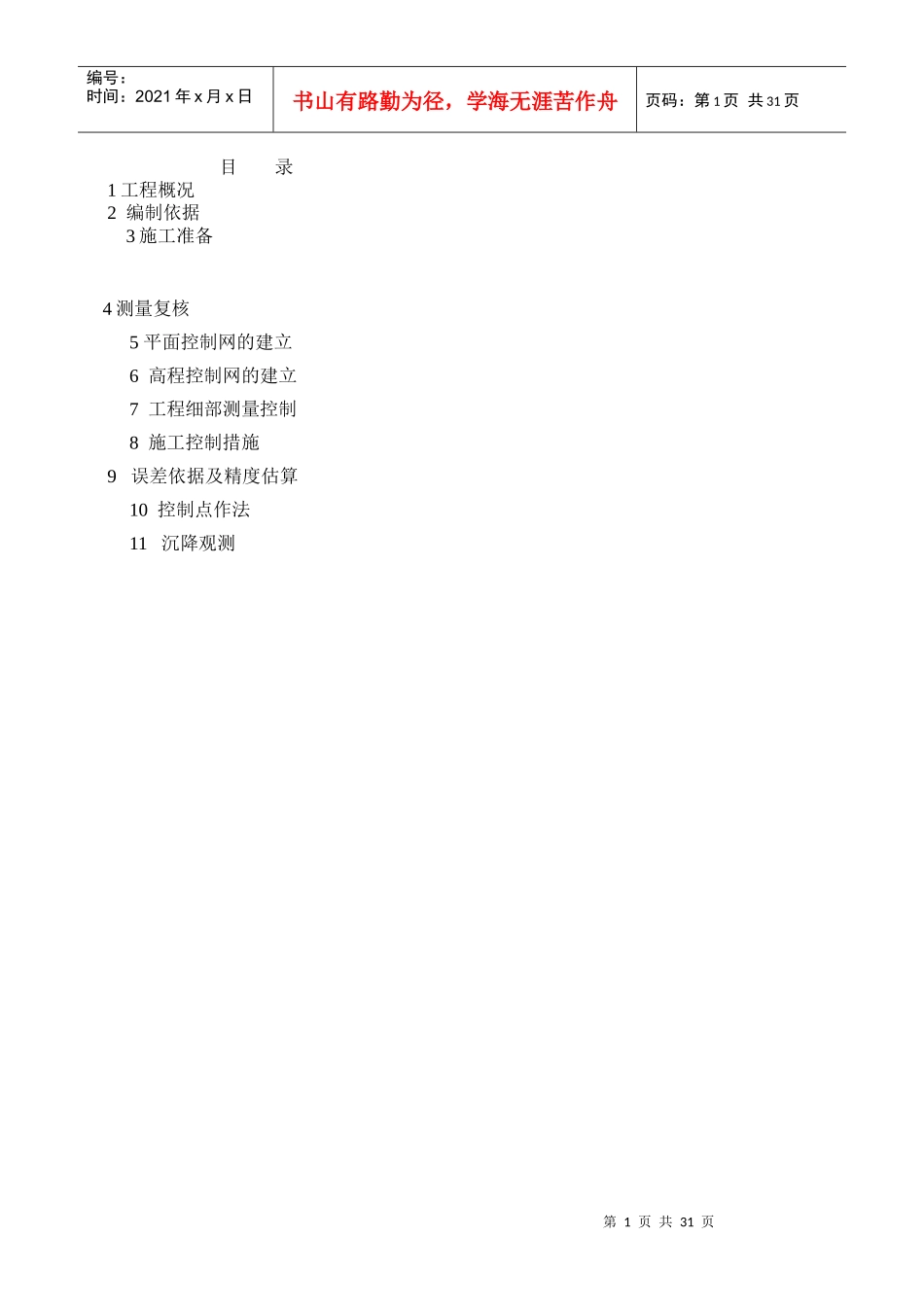

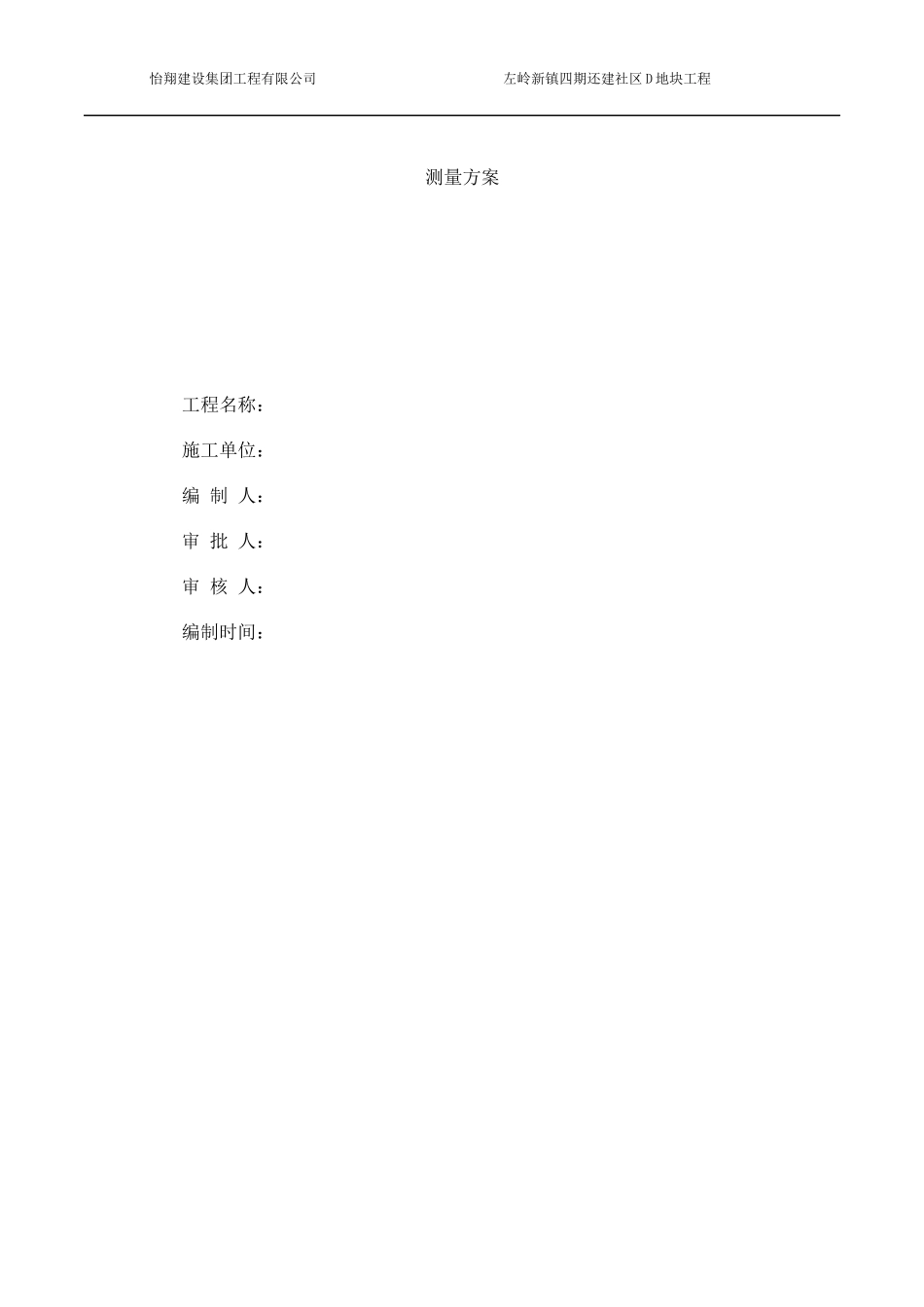

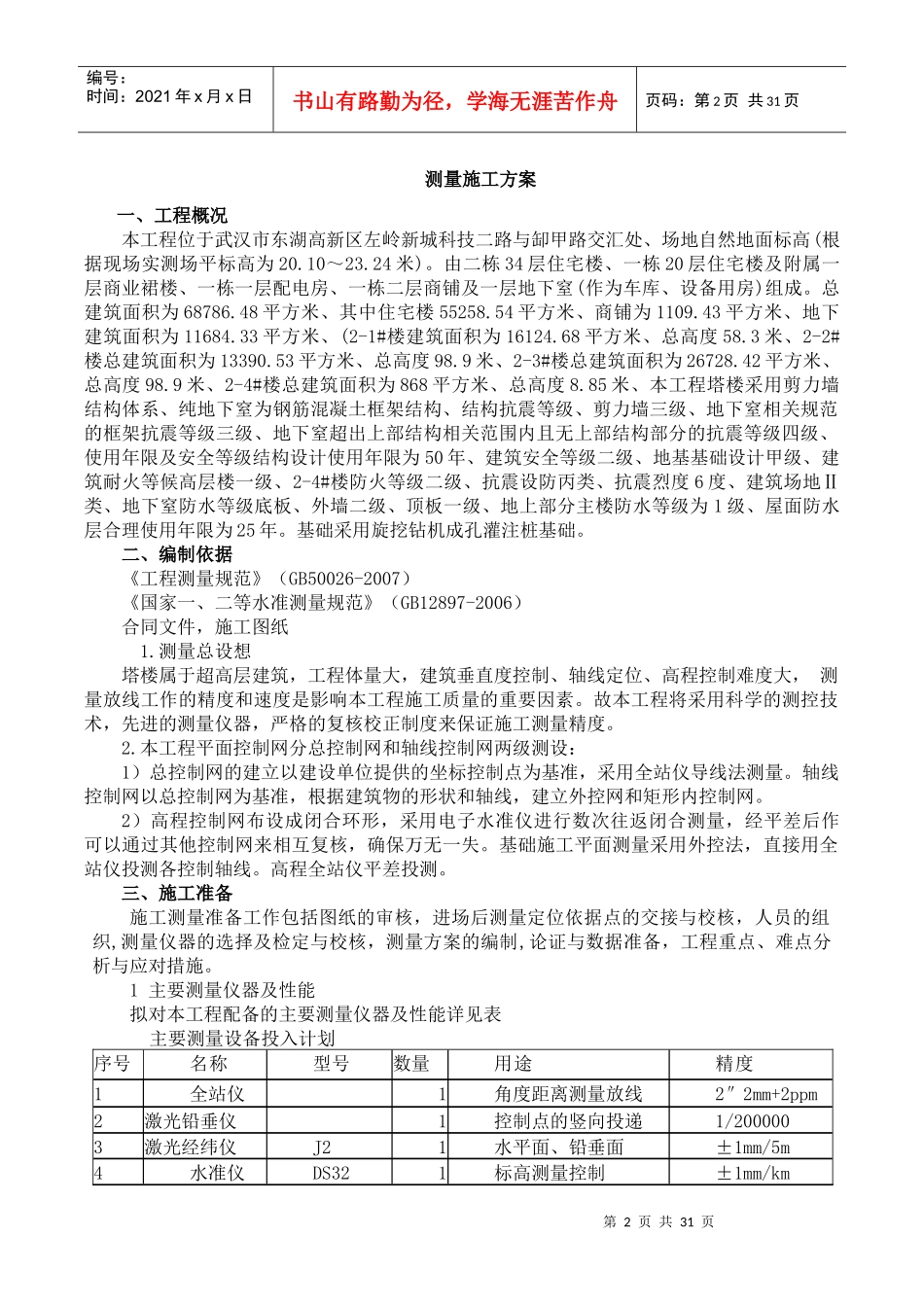

怡翔建设集团工程有限公司左岭新镇四期还建社区D地块工程测量方案工程名称：施工单位：编制人：审批人：审核人：编制时间：第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页目录1工程概况2编制依据3施工准备4测量复核5平面控制网的建立6高程控制网的建立7工程细部测量控制8施工控制措施9误差依据及精度估算10控制点作法11沉降观测第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页测量施工方案一、工程概况本工程位于武汉市东湖高新区左岭新城科技二路与缷甲路交汇处、场地自然地面标高(根据现场实测场平标高为20.10～23.24米)。由二栋34层住宅楼、一栋20层住宅楼及附属一层商业裙楼、一栋一层配电房、一栋二层商铺及一层地下窒(作为车库、设备用房)组成。总建筑面积为68786.48平方米、其中住宅楼55258.54平方米、商铺为1109.43平方米、地下建筑面积为11684.33平方米、(2-1#楼建筑面积为16124.68平方米、总高度58.3米、2-2#楼总建筑面积为13390.53平方米、总高度98.9米、2-3#楼总建筑面积为26728.42平方米、总高度98.9米、2-4#楼总建筑面积为868平方米、总高度8.85米、本工程塔楼采用剪力墙结构体系、纯地下窒为钢筋混凝土框架结构、结构抗震等级、剪力墙三级、地下窒相关规范的框架抗震等级三级、地下窒超出上部结构相关范围内且无上部结构部分的抗震等级四级、使用年限及安全等级结构设计使用年限为50年、建筑安全等级二级、地基基础设计甲级、建筑耐火等候高层楼一级、2-4#楼防火等级二级、抗震设防丙类、抗震烈度6度、建筑场地Ⅱ类、地下窒防水等级底板、外墙二级、顶板一级、地上部分主楼防水等级为1级、屋面防水层合理使用年限为25年。基础采用旋挖钻机成孔灌注桩基础。二、编制依据《工程测量规范》（GB50026-2007）《国家一、二等水准测量规范》（GB12897-2006）合同文件，施工图纸1.测量总设想塔楼属于超高层建筑，工程体量大，建筑垂直度控制、轴线定位、高程控制难度大，测量放线工作的精度和速度是影响本工程施工质量的重要因素。故本工程将采用科学的测控技术，先进的测量仪器，严格的复核校正制度来保证施工测量精度。2.本工程平面控制网分总控制网和轴线控制网两级测设：1）总控制网的建立以建设单位提供的坐标控制点为基准，采用全站仪导线法测量。轴线控制网以总控制网为基准，根据建筑物的形状和轴线，建立外控网和矩形内控制网。2）高程控制网布设成闭合环形，采用电子水准仪进行数次往返闭合测量，经平差后作可以通过其他控制网来相互复核，确保万无一失。基础施工平面测量采用外控法，直接用全站仪投测各控制轴线。高程全站仪平差投测。三、施工准备施工测量准备工作包括图纸的审核，进场后测量定位依据点的交接与校核，人员的组织,测量仪器的选择及检定与校核，测量方案的编制,论证与数据准备，工程重点、难点分析与应对措施。1主要测量仪器及性能拟对本工程配备的主要测量仪器及性能详见表主要测量设备投入计划序号名称型号数量用途精度1全站仪1角度距离测量放线2″2mm+2ppm2激光铅垂仪1控制点的竖向投递1/2000003激光经纬仪J21水平面、铅垂面±1mm/5m4水准仪DS321标高测量控制±1mm/km第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页5数字水准仪DiNi121沉降观测±0.3mm/km6激光扫平仪SJ21标高水平线测设1″750m钢卷尺/2高程的竖向传递检定合格2测量组人员组织测量组长：凌红军组员：曹周航黄锐3轴线控制网的布设原则及精度1)平面控制先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则。2)轴线控制网的布设根据设计总平面图、现场施工平面布置图等进行。3)控制点选在通视条件良好、安全、易保护的地方。4)控制点位用混凝土保护，地面以上设醒目的围护栏杆，防止施工机具车辆碰压，见如下图测量控制点埋设图及栏护5）埋设至少7天后方可进行测设。6）绘制施工场地导线点位置图，以利于施工测量查找。7）所有的点统一编号，测设完毕将其成果与编号标注在板盖上，以便于施工引用。8）水准网水准桩采用平面控制网...
