安徽黄山徽州御苑工程施工方案VIP专享VIP免费

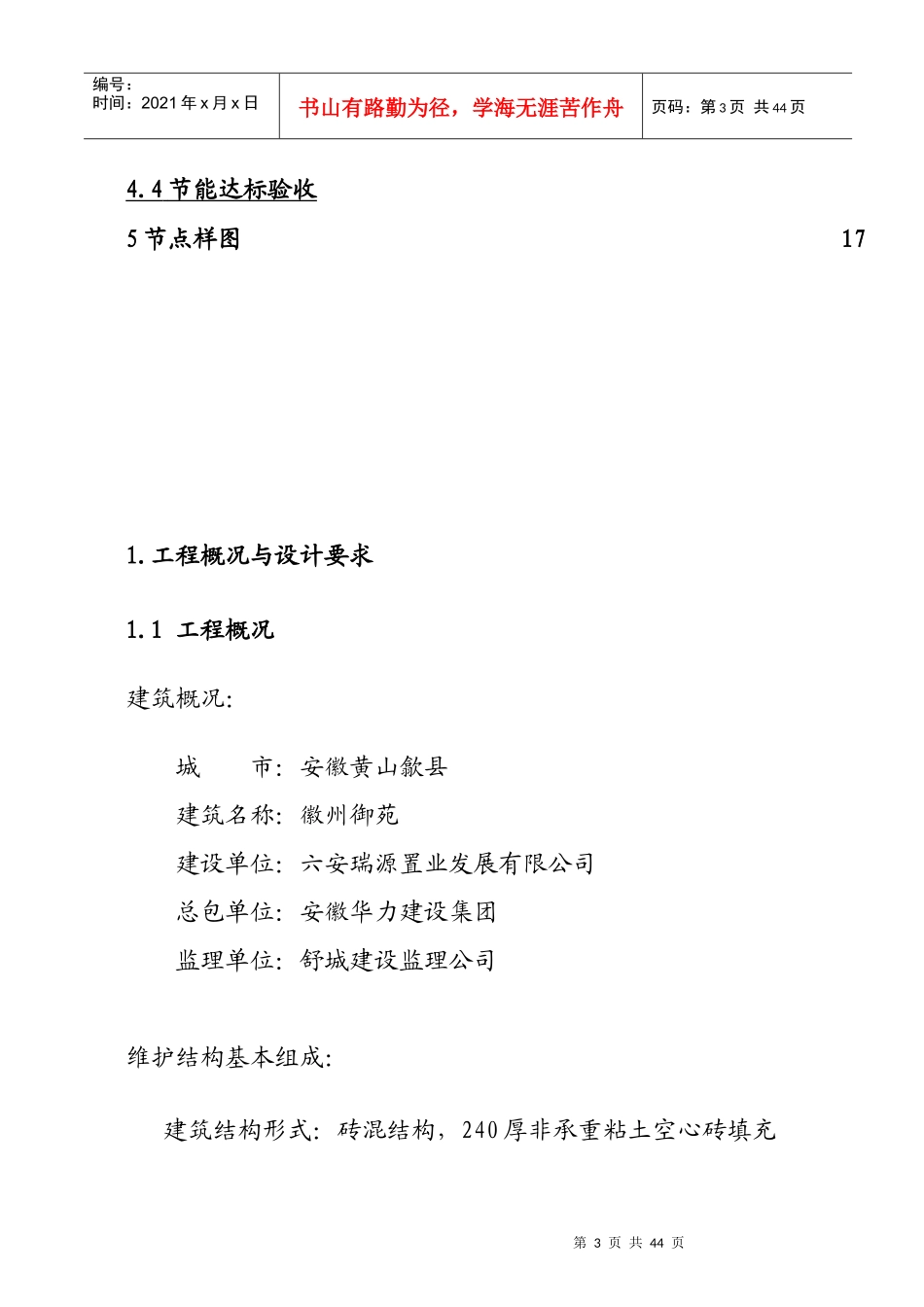

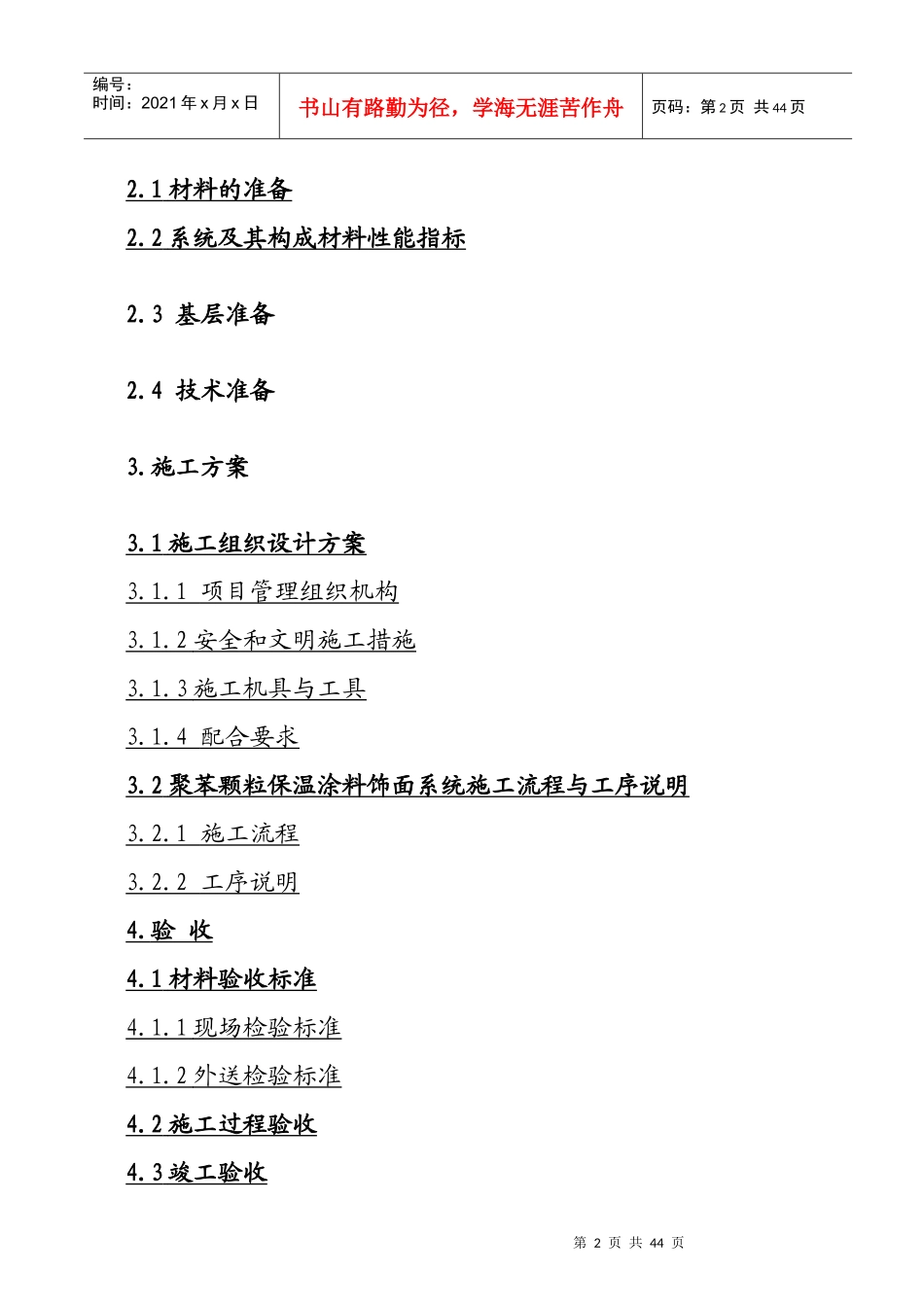

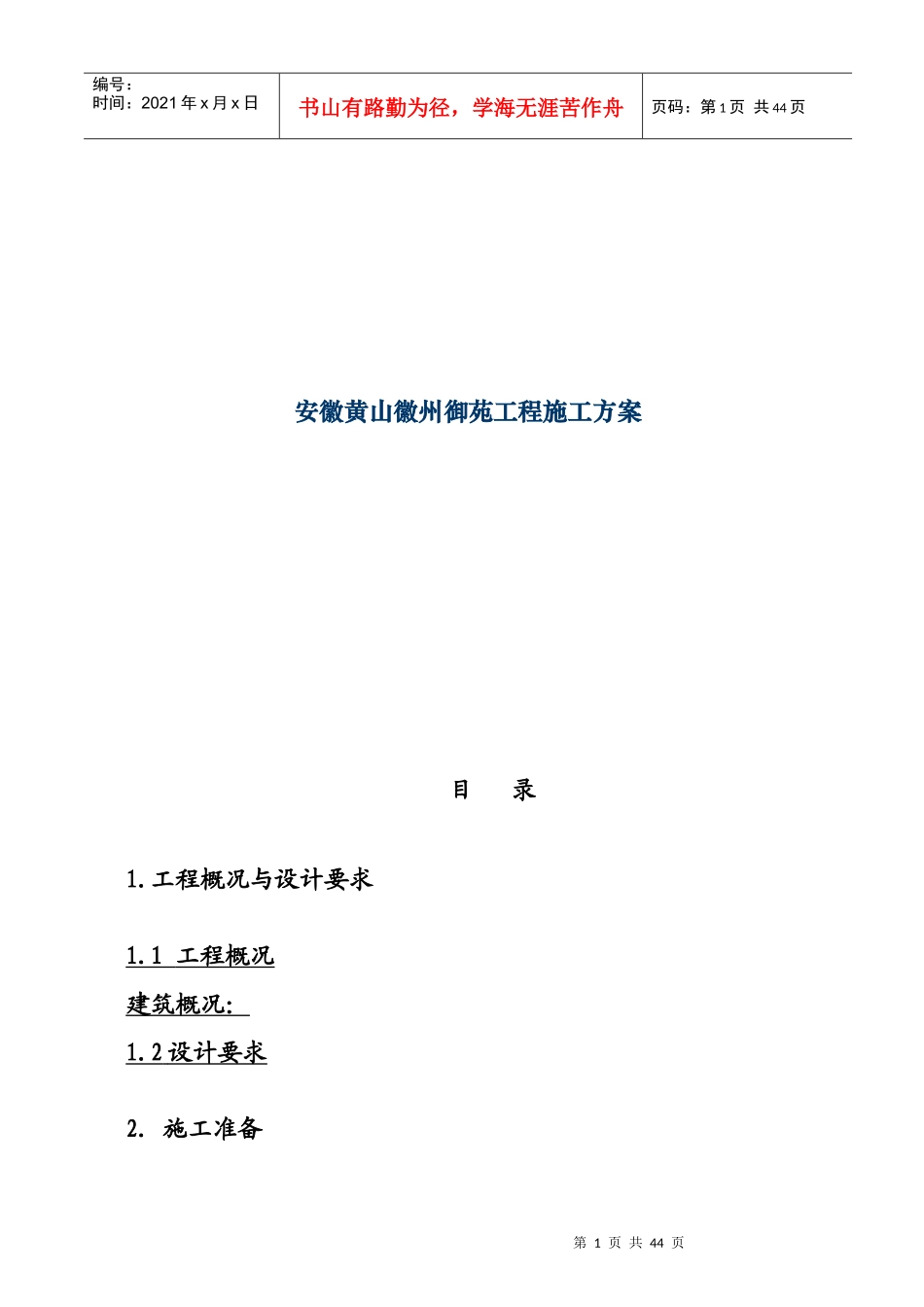

第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共44页安徽黄山徽州御苑工程施工方案目录1.工程概况与设计要求1.1工程概况建筑概况：1.2设计要求2.施工准备第2页共44页第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共44页2.1材料的准备2.2系统及其构成材料性能指标2.3基层准备2.4技术准备3.施工方案3.1施工组织设计方案3.1.1项目管理组织机构3.1.2安全和文明施工措施3.1.3施工机具与工具3.1.4配合要求3.2聚苯颗粒保温涂料饰面系统施工流程与工序说明3.2.1施工流程3.2.2工序说明4.验收4.1材料验收标准4.1.1现场检验标准4.1.2外送检验标准4.2施工过程验收4.3竣工验收第3页共44页第2页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共44页4.4节能达标验收5节点样图171.工程概况与设计要求1.1工程概况建筑概况：城市：安徽黄山歙县建筑名称：徽州御苑建设单位：六安瑞源置业发展有限公司总包单位：安徽华力建设集团监理单位：舒城建设监理公司维护结构基本组成：建筑结构形式：砖混结构，240厚非承重粘土空心砖填充第4页共44页第3页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共44页外墙保温类型：外墙构造+SN胶粉聚苯颗粒外保温涂料外保温系统厚度：按业主要求为3.0cm1.2设计要求歙县在我国按气候进行的区域划分中属于夏热冬冷地区，根据建设部的有关规定，有关热工设计应符合以下规定：外墙围护结构热工性能要求围护结构传热系数(w/m2.k)限值热惰性指标限值外墙K≤Km=1.5D≥Dm＝3.0K≤Km=1.0D≥Dm＝2.5根据《夏热冬冷地区居住建筑节能设计标准》和本工程实际情况，本项目外墙保温工程设计方案应满足以下具体要求：第一、外墙系统应具备足够的抗剪切强度和抗负风压特性，以确保承载面砖在荷载和风荷载后的安全性。外墙系统与饰面第5页共44页第4页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共44页系统应有足够的粘结强度，热膨胀率基本一致。第二、外墙系统的耐侯性、抗风压值、不透水性、抗冲击强度、耐冻融、水蒸气湿流密度等性能指标应符合国家标准和行业标准的相关规定。第三、外墙保温系统应具备连续性、完整性、稳定性、抗氧化性、抗紫外线性、防水性、防火性，其使用寿命不低于25年。第四、满足粘贴自重较大的饰面材料（面砖）的要求。此项要求可用抗剪切强度指标表示。第五、外墙饰面应本着简约、美观、大方的原则。第六、外保温复合墙体的保温、隔热和防潮性能应符合国第6页共44页第5页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共44页家现行标准《民用建筑热工设计规范》GB50176、《夏热冬冷地区居住建筑节能设计标准》JGJ134、《外墙外保温工程技术规程》JGJ144、《公共建筑节能设计标准》GB50189及《安徽省居住建筑节能设计标准》DB34/212-2000。同时，亦应符合《胶粉聚苯颗粒外墙外保温系统》JG158－2004。2.施工准备2.1材料的准备对于本工程项目而言，应客户要求选用30mm厚胶粉聚苯颗粒外墙外保温涂料饰面系统。胶粉聚苯颗粒外保温涂料饰面系统由界面剂、胶粉聚苯颗粒保温砂浆、防水抗裂砂浆、网格布、弹性光面腻子和涂料组成。构造如下图所示：第7页共44页第6页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共44页聚苯颗粒保温涂料饰面系统（1）胶粉聚苯颗粒保温系统项目指标耐候性经80次高温（70℃）－淋水（15℃）循环和20次加热（50℃）－冷冻（-20℃）循环后不得出现开裂、空鼓或脱落。抗裂防护层与保温层的拉伸粘结强度不应小于0.1MPa，破坏界面应位于保温层抗风压值，Pa≤-6000抗冲击强度（普通型3J冲击合格第8页共44页第7页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共44页（单网））抗冲击强度（加强型（双网））10J冲击合格系统抗拉强度，MPa≥0.1并且破坏部位不得位于各层界面（2）胶粉聚苯颗粒保温砂浆项目指标湿表观密度，㎏/m3≤420干表观密度，㎏/m3180－250导热系数，W/m.k≤0.06蓄热系数，W/...
