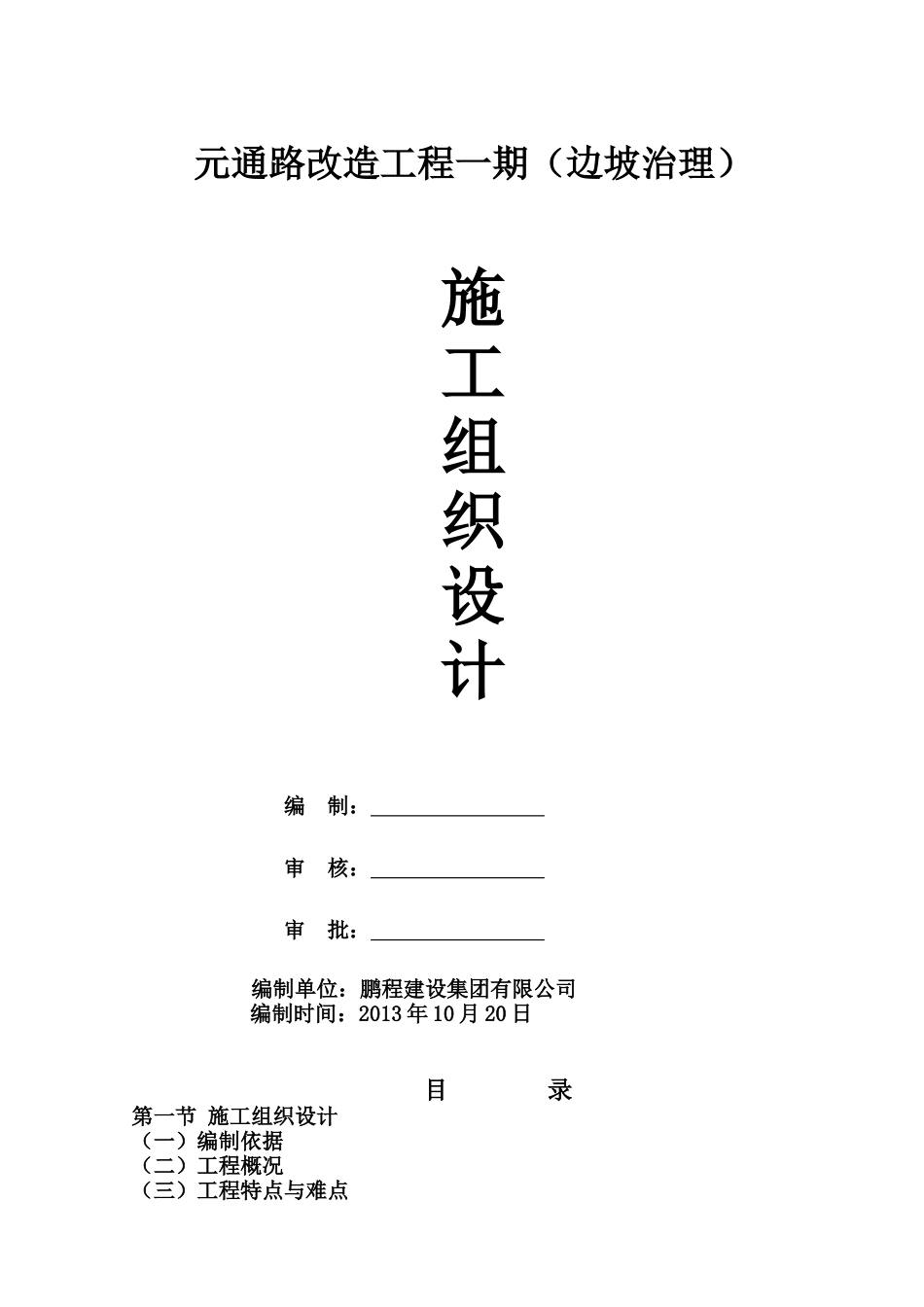

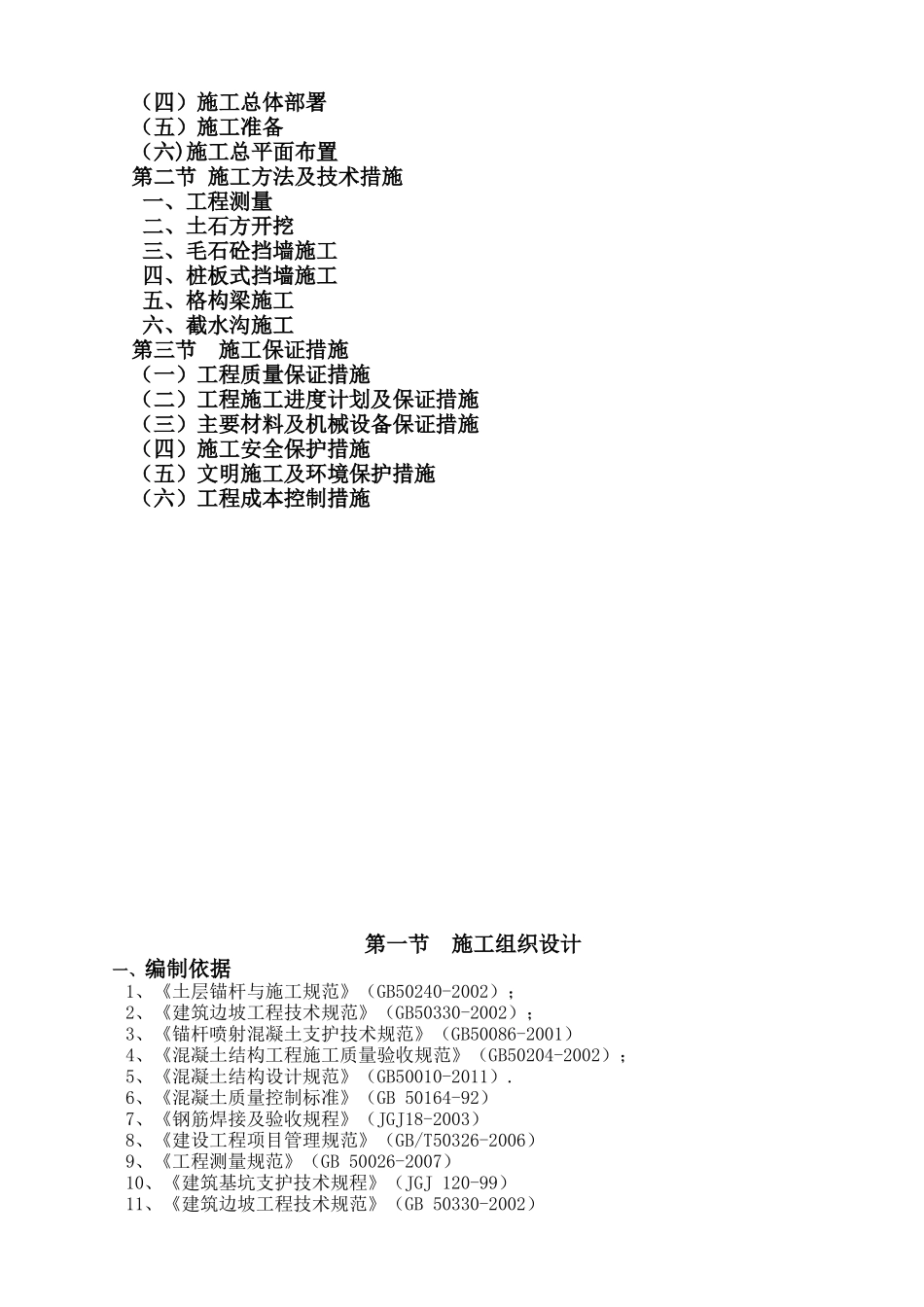

元通路改造工程一期（边坡治理）施工组织设计编制：审核：审批：编制单位：鹏程建设集团有限公司编制时间：2013年10月20日目录第一节施工组织设计（一）编制依据（二）工程概况（三）工程特点与难点（四）施工总体部署（五）施工准备（六)施工总平面布置第二节施工方法及技术措施一、工程测量二、土石方开挖三、毛石砼挡墙施工四、桩板式挡墙施工五、格构梁施工六、截水沟施工第三节施工保证措施（一）工程质量保证措施（二）工程施工进度计划及保证措施（三）主要材料及机械设备保证措施（四）施工安全保护措施（五）文明施工及环境保护措施（六）工程成本控制措施第一节施工组织设计一、编制依据1、《土层锚杆与施工规范》（GB50240-2002）；2、《建筑边坡工程技术规范》（GB50330-2002）；3、《锚杆喷射混凝土支护技术规范》（GB50086-2001）4、《混凝土结构工程施工质量验收规范》（GB50204-2002）；5、《混凝土结构设计规范》（GB50010-2011）.6、《混凝土质量控制标准》（GB50164-92）7、《钢筋焊接及验收规程》（JGJ18-2003）8、《建设工程项目管理规范》（GB/T50326-2006）9、《工程测量规范》（GB50026-2007）10、《建筑基坑支护技术规程》（JGJ120-99）11、《建筑边坡工程技术规范》（GB50330-2002）12、《混凝土结构工程施工质量验收规范》（GB50204-2002）13、《建设工程文件归档整理规范》（GB/T50328-2001）14、《施工现场临时用电安全技术规程》（JGJ46－2005）二、工程概况1.工程的基本情况（1）工程名称：元通路改造工程一期（2）工程建设规模：本次施工主要内容为边坡治理，包括土石方开挖、桩体、挡土板、冠梁、护壁、格构梁、锚杆、毛石砼挡土墙。2.工程设计概况A段：为开挖边坡，挡墙桩号A0+001.2~A0+015.1a段采用桩板式挡墙进行支护；挡墙桩号A0+015.1b~A0+090a段采用护坡挡墙结合格构梁+锚杆植草护坡；挡墙桩号A0+090b~A0+428.7段采用衡重式挡墙、护坡挡墙、直立墙背挡墙进行支护。B段：为开挖边坡，挡墙桩号B0-010~B0+012a段采用护坡挡墙进行支护；挡墙桩号B0+012b~B0+075.5a段采用护坡挡墙结合格构梁+锚杆植草护坡；挡墙桩号B0+075.5b~B0+196.3段采用护坡挡墙进行支护。C段：为填土边坡，桩号C0+000~C0+044均采用直立墙背挡墙进行支护。D段：为填土边坡，桩号D0+000~D0+100均采用直立墙背挡墙进行支护。3.工程地质条件及水文情况场区内主要为第四系全新统人工填土层（Q4ml）、第四系全新统坡洪积层(Q4dpl)的粉质粘土、第四系中更新统三级阶地冲洪积层（Q2apl），下部为侏罗系上统七曲寺组（J3q）粉砂质泥岩、泥质粉砂岩、砂岩。现根据勘探揭示，由上至下分述如下：a、第四系全新统人工堆积层（Q4ml）杂填土：主要分布于现有道路两侧，呈杂色，稍湿，松散。以粉质粘土为主，不均匀分布砼块、砖块、孤石、漂石、基岩碎块碎屑。堆填时间较短，硬杂质含量8~12%，局部富集，系新近回填，尚未完成自重固结。揭示厚度为0.5~4.1m.填筑土：主要分布于现有道路段，呈杂色，稍湿，较松散。以粉质粘土为主，不均匀分布砼块、砖块、孤石、卵石、漂石、基岩碎块碎屑。堆填时间较长，系修建道路时回填形成，硬杂质含量10~25%，局部富集，已基本完成自重固结。揭示钻孔为ZK1、ZK2、ZK4、ZK6、ZK8、ZK10、ZK12、ZK14、ZK21、ZK23、ZK28、ZK30、ZK32，揭示厚度为0.5~4.3m。b、第四系全新统坡洪积层(Q4dpl)粉质粘土：灰褐、棕黄色，稍湿~湿，切面较光滑、稍有光泽，干强度中等，韧性中等，无摇震反应；一般呈可塑状，断续状分布于场地范围内，层厚一般0.5~5.3m。淤泥质粉质粘土：褐灰、黑灰色，湿，软塑状。含少许有机质及腐烂的草根，略具臭味。见于ZK40号孔，分布于人工填土之下，其顶面埋深4.2m，顶面高程477.18m。c、第四系中更新统冲洪积层（Q2apl）粘土质卵石：卵石含量50~65%，粒径以8~15cm居多，大者15~20cm，含有8~15%粒径20~30cm的漂石；骨架颗粒成份以石英砂岩、灰岩、石英岩为主，磨圆度中等，亚圆形；填充为粉质粘土，可塑状。断续状分布于场地范围内，埋藏于粉质粘土之下。根据钻探揭示及超重型N120动力触探原位测试资料，勘察揭示卵石土主要为松散卵石。d、侏...
