兰庭新天地桩基施工方案VIP免费

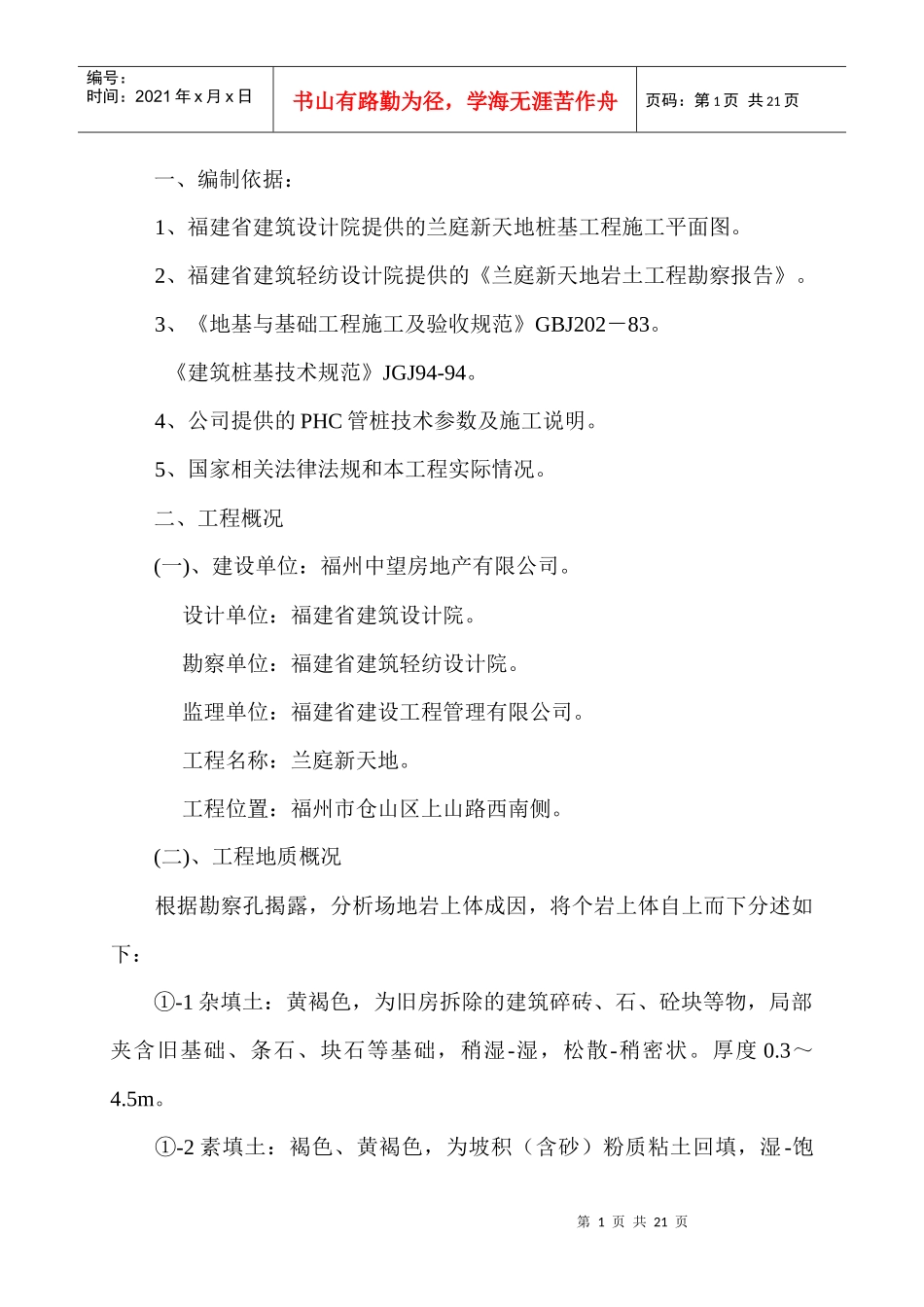

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页一、编制依据：1、福建省建筑设计院提供的兰庭新天地桩基工程施工平面图。2、福建省建筑轻纺设计院提供的《兰庭新天地岩土工程勘察报告》。3、《地基与基础工程施工及验收规范》GBJ202－83。《建筑桩基技术规范》JGJ94-94。4、公司提供的PHC管桩技术参数及施工说明。5、国家相关法律法规和本工程实际情况。二、工程概况(一)、建设单位：福州中望房地产有限公司。设计单位：福建省建筑设计院。勘察单位：福建省建筑轻纺设计院。监理单位：福建省建设工程管理有限公司。工程名称：兰庭新天地。工程位置：福州市仓山区上山路西南侧。(二)、工程地质概况根据勘察孔揭露，分析场地岩上体成因，将个岩上体自上而下分述如下：-1①杂填土：黄褐色，为旧房拆除的建筑碎砖、石、砼块等物，局部夹含旧基础、条石、块石等基础，稍湿-湿，松散-稍密状。厚度0.3～4.5m。-2①素填土：褐色、黄褐色，为坡积（含砂）粉质粘土回填，湿-饱第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页和，硬塑状，厚度0.4-4.4m，局部缺失、不均匀。-1②（含砂）粉质粘土：本层零星分布，为冲洪积土。黄色、黄褐色、黑褐色、土体中约25%的石英砂砾均匀分散其中，棱角状。饱和、硬塑状，干强度：高等；韧性：高等。厚度4.0～7.8m。②粘土：本层为冲洪积土。零星分布。灰黄色、黄褐色，含黏土结核、铁锰质。饱和、可塑状。干强度：中等；韧性：中等。厚度2.2～9.80m。-2②淤泥质土：本层零星分布，为湖积土。饱和、软塑状，含砂、砾约等5.0%，干强度：低；韧性：低。厚度0.7～2.4m。-3②中砂：本层零星分布，石英砂，白色、灰黄色。粒径0.25mm含量>50.0%,次棱角状，粒间充填水、粘性土，饱和、稍密状。厚度0.7～2.4m。③（含砂）粉质粘土：土体中约含25%的石英砂砾均匀分散其中，棱角状。饱和、硬塑状。厚度0.4～12.9m。局部缺失。④残积砾质性土：粗粒花岗岩残积，上体酥、脆，粘性差，>2.0mm石英砾>20%;>0.075mm石英砂砾含量>50%,具有“粉砂”性质。棱角状，饱和、可塑～硬塑，本层分布场地的大部分，局部缺失，厚度0.8～11.5m。⑤全风化花岗岩：粗粒花岗岩风化裂隙发育，岩石被切割成土状，含大量风化粘土矿物。本层发育不均匀，局部为辉绿岩脉代替。厚度0.5～11.1m。-1⑤全风化辉绿岩脉：主要分布在132、133、134孔。黄褐色，裂隙第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页发育，岩石切割成土状，含大量风化粘土矿物。厚度2.3～6.8。⑥强风化花岗岩（砂土状）：黄褐色，为粗粒花岗岩风化。裂隙发育，岩石被切割成约2.0cm碎体，含大量风化粘土矿物。破碎、软岩、V级。本层发育不均匀，局部为辉绿岩脉代替。厚度1.0～14.4m。(三)、桩基概况：1、桩基础采用静压（PHC）预应力钢筋混凝土管桩，桩基设计基本数据见（表1）：表1.桩径（mm）壁厚（mm）型号抗裂弯矩（KN.m）极限弯矩（KN.m）有效桩长约（m）单桩竖向承载力标准值（KN.m）砼强度Ф40095A72.5114.4181400KNC80Ф500125AB142.2215182100KN2、根据场地地质情况，桩端持力层选择在“⑥强风化花岗岩”桩尖进入持力层0.5m以上。3、本工程桩施工以压桩力控制为主，桩长控制为辅。4、本工程在施工前应进行试压桩（可作为工程桩），以检验打桩工艺及设备是否符合设计要求，经试桩后，由设计单位确定实际采用的压桩力值。(四)、设计及规范要求：1、预应力管桩施工允许偏差：⑴第一节插桩时，垂直度偏差不超过0.5%；⑵桩位的允许偏差如（表2）所示：表2.第4页共21页第3页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共21页项项目允许偏差检验办法1盖有基础梁的桩：（1）垂直基础梁的中心线（2）沿基础梁的中心线100+0.01H150+0.01H用经纬仪或拉线和尺量检查2桩数为1-3根桩基中的桩1003桩数为4-16根桩基中的桩1/2桩径或边长4桩数大于16根桩基中的桩：（1）最外边的桩（2）中间桩1/3桩径或边长1/2桩径或边长注：H为施工现场地面标高与桩顶设计...
